交互神图怎么画？

我们邀请了目前就读于伦敦艺术大学UAL 用户体验设计专业的迪迪同学，从一张图出发，手把手带领大家如何使用“图”来清晰地表达想法，吃透流程图、代码逻辑图以及成品图。

点赞/在看/转发，发送截图至【小助手】，

备注【交互图纸】，即可获取直播链接

更有免费交互系列图纸等你来拿~

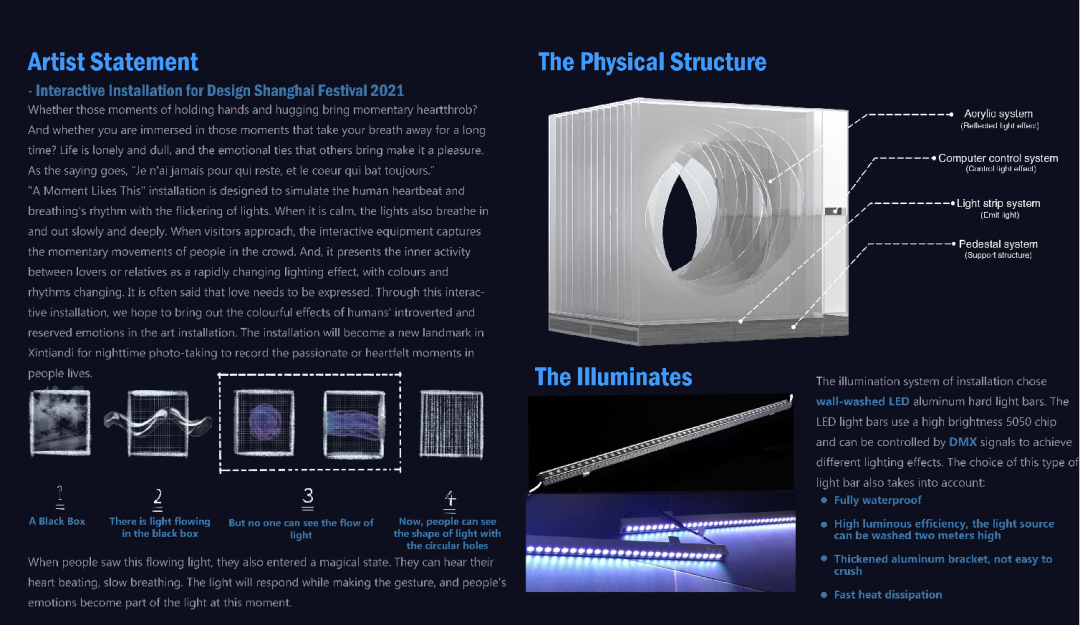

△ A Moment Like This

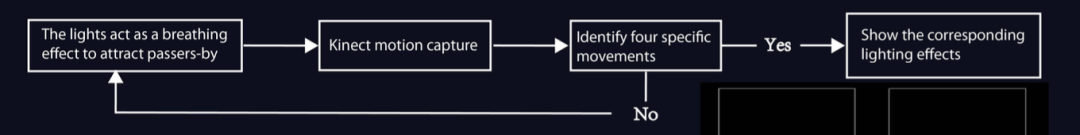

当自己对于项目有一个想法时，流程图可以很好的帮你把整个产品/体验设计的流程给顺下来。这种流程图可以更好地理解用户如何使用产品/体验过程。基本上我的每个作品集里都会有一个流程图，帮我去解释表达自己设计的产品/体验的流程。

如果你的作品是一个可交互的装置类的话，那大部分情况下都是有代码的。代码逻辑图可以很好的帮助你把装置的结构，代码运作逻辑清晰的表达出来。一般的可交互装置类的作品，都会有至少一个input和一个output，通常情况下，可以使用线路图去表明整个装置的input/output，线路连接，电源情况。

但是在一些比较大型的装置类作品中，比如“A Moment Like This”里，线路是比较复杂，包含了30盏LED灯带，每八条灯带要串联一个变压器，从220v转24v，30盏灯带分成四组，每组之间又需要并联。在加上DMX512盒子是需要我重新焊接三芯卡侬母头去连接灯带，DMX512 和 kinetic V2也都需要连接到电脑主机上。所以像这么大型复杂的线路图，我选择了简化。因为在这个项目里，对于线路如何连接而言，表达清楚整个装置的硬软件之间是如果进行“交流”和控制的更加重要。

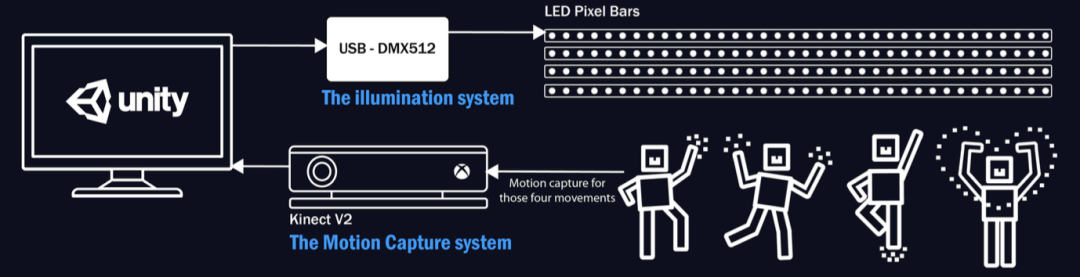

上图可以告知我的input是通过Kinect V2捕捉动作，使用Unity运行代码分析，在把灯光信号信息输送给DMX512协议盒子，去控制30条灯带的灯光效果。

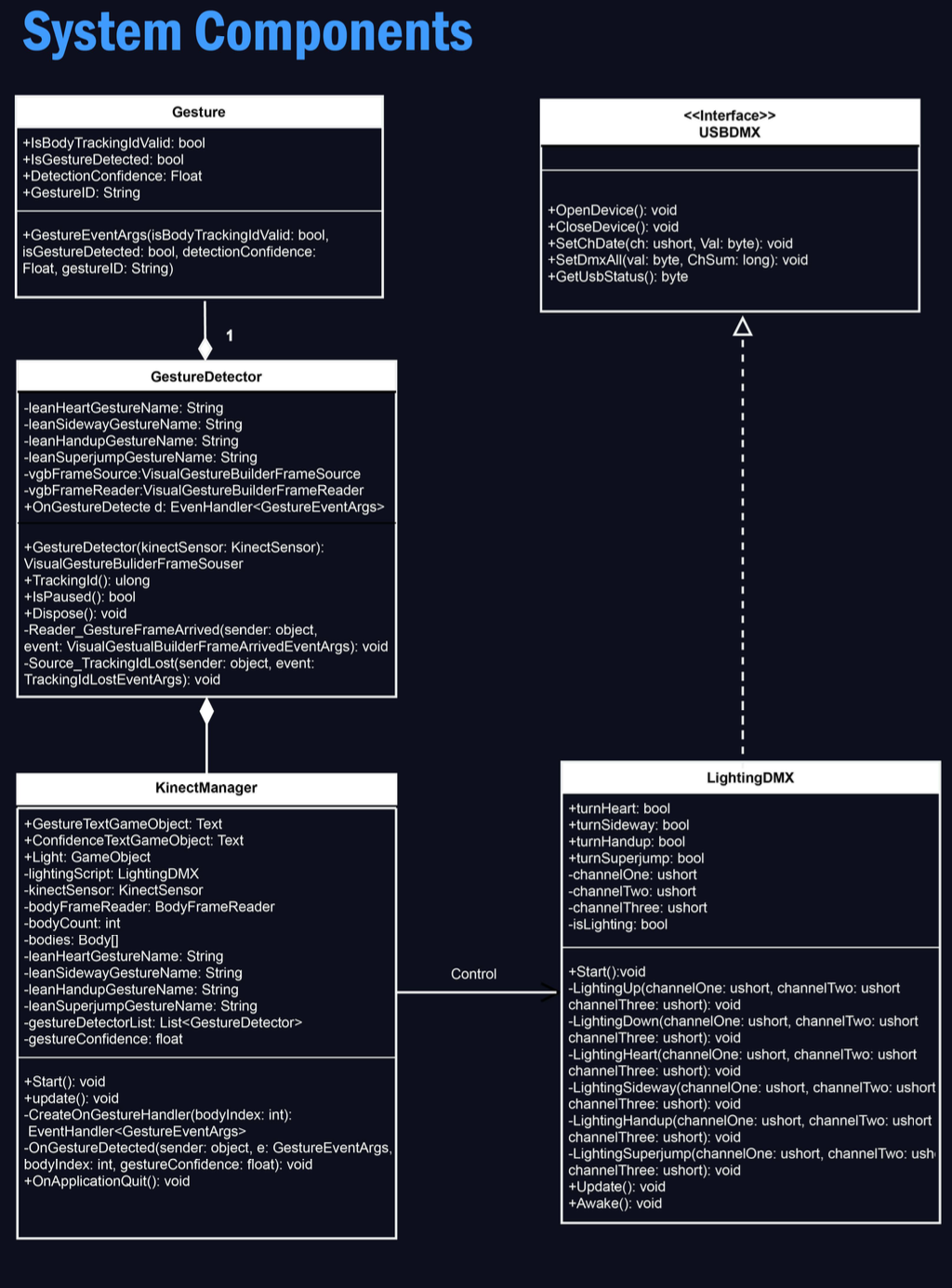

在代码层面上，可以通过代码逻辑图去把你的代码逻辑展示出来。代码逻辑图是一种可视化的编程工具，用于表达程序或者系统中每个部份之间的关系和交互，它一般显示了程序系统的各种模块（module），对像（object），类（type），方法（function），等之间的依赖关系。

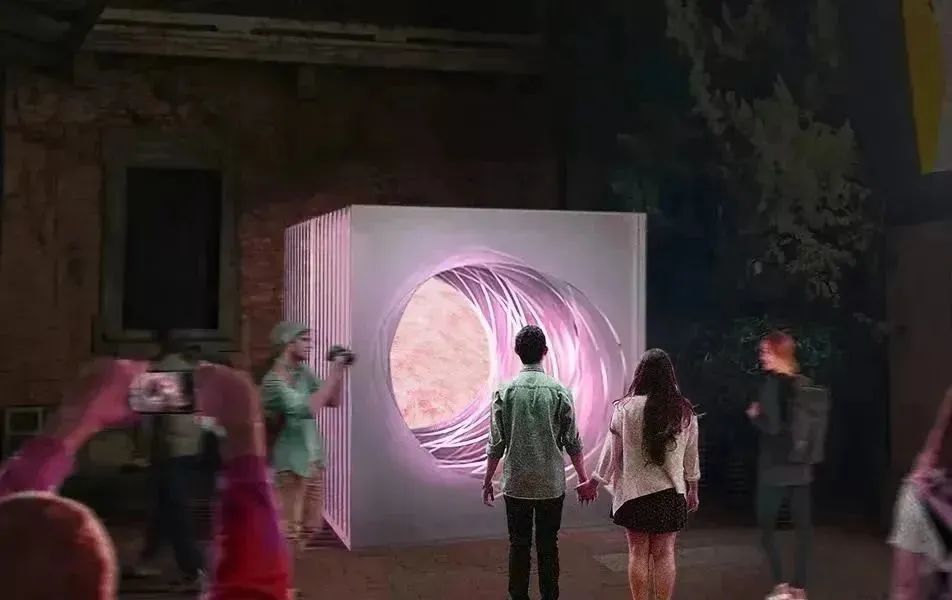

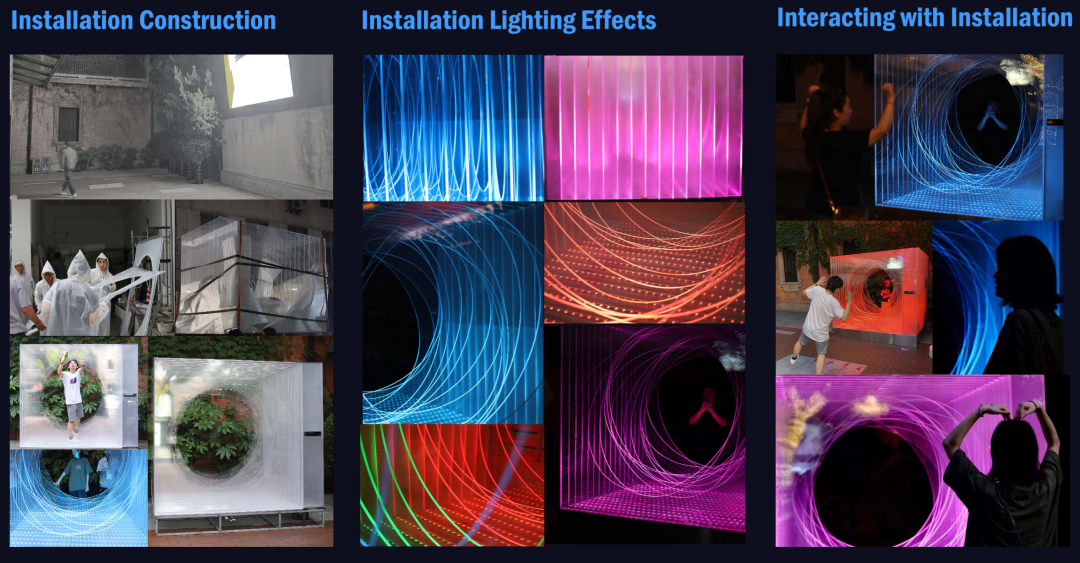

成品图是别人看到你的设计/想法最直接的图片，也应该是给别人留下印象最深的图。这里的成品图，除了看起来要好看之外，还一定是要“落地”的，“真实的”。甚至在我个人的理解和研究生的经验告诉我，“真实的”成品图比“好看的”成品图更加重要，也是目前我的三位教授最看重的。成品图的范围也不仅仅是展示你最终作品的图，也可以是你实现你整个作品的过程的图。因为这样，可以看到你真的在做，去尝试了，去 “make your hand dirty”（我研究生教授的名言）。

所以在做作品项目的过程，一定要养成边做边记录边拍照归类的好习惯。

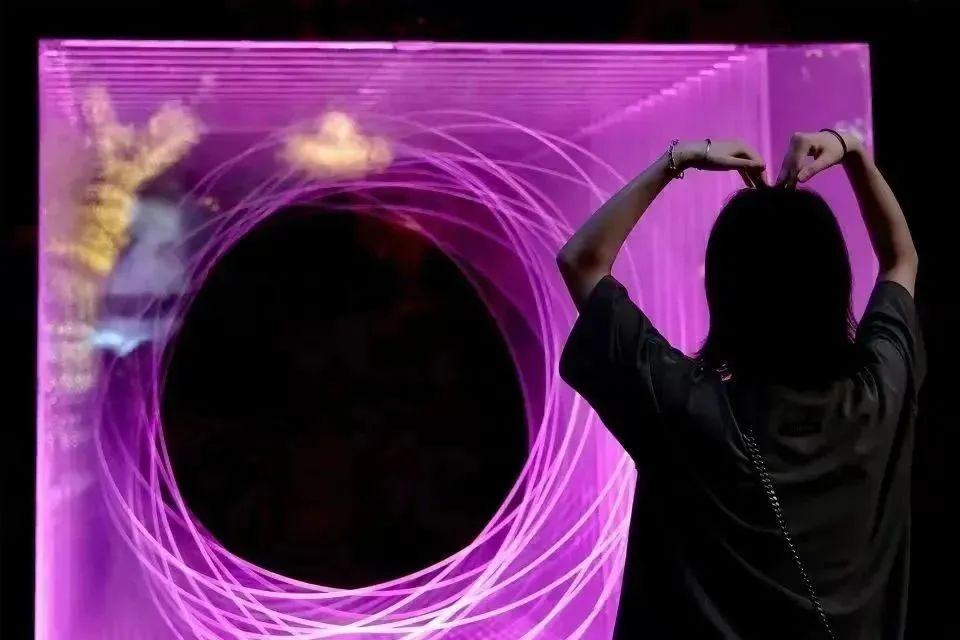

△ A Moment Like This
