画图教室 | 如何快速绘制问题导向型mapping
作品集每个项目的图纸量极少，所以能够怎样快速地切入主题，铺叙项目故事背景就成了作品集图纸的一个重要问题。其中
作品集每个项目的图纸量极少，所以能够怎样快速地切入主题，铺叙项目故事背景就成了作品集图纸的一个重要问题。其中mapping作为一种信息叠加的表现方式，无疑是一个很好的选择。
那么如何快速绘制问题导向型mapping呢？
有以下四个关键步骤和两个注意点。
?步骤：
1. 确认需要表现的问题
2. PS卫星图+地理信息制作底图
3. AI叠加元素
4. 增加装饰
?Key point：1. 信息突出，可读性强
2. 配色和谐，适量装饰，提高图纸质感

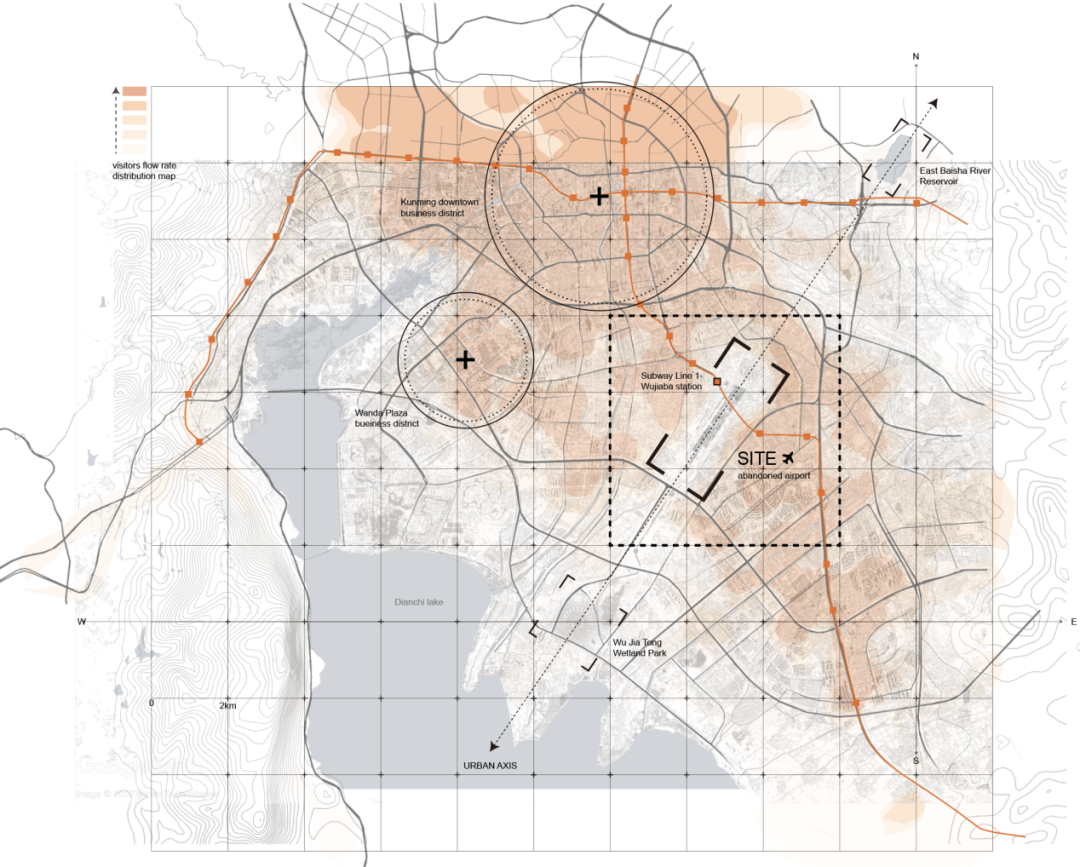

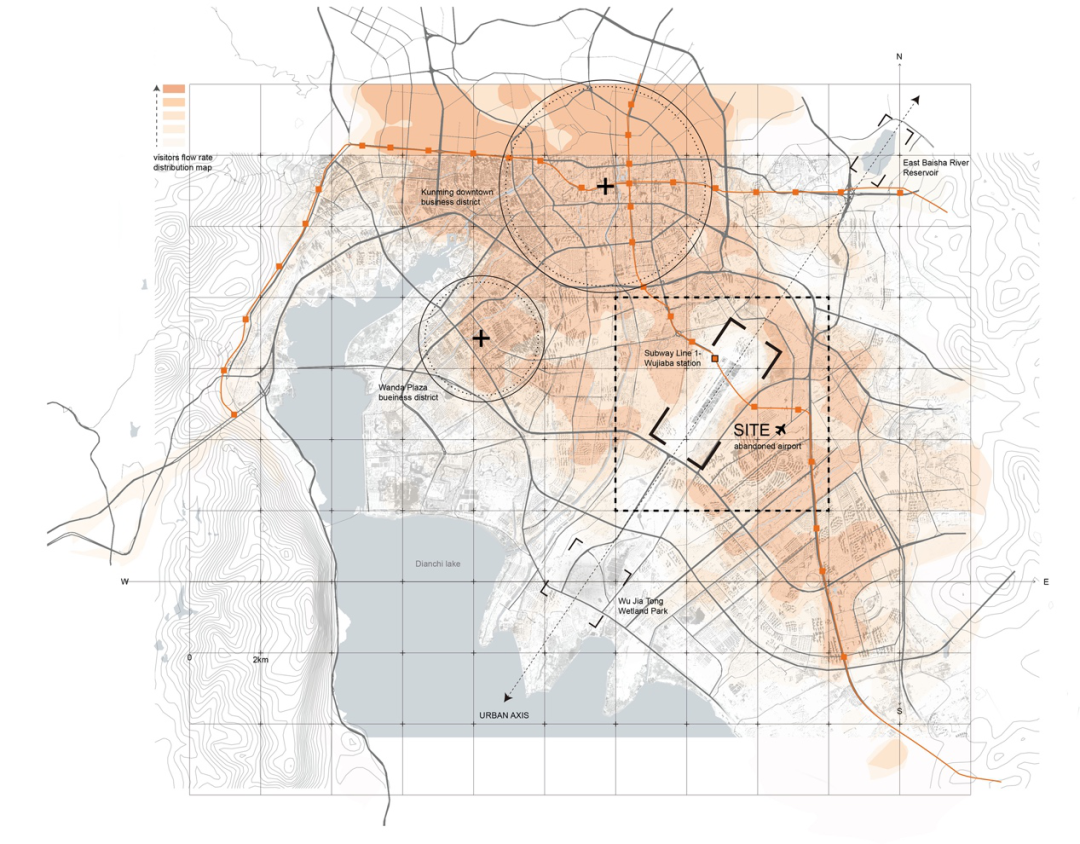

这张mapping是一个机场项目首页图纸的主要内容。该项目旨在寻求城市中的废弃机场如何再生的平衡——既实现其经济效益，同时保留其情感价值。这个项目的mapping则首先要交代，为什么项目选择了这样一个切入点。情感价值的部分利用历史沿革加人的参与，以collage的形式展现。如何说明场地目前的荒废和经济效益的需要，则成了mapping的任务。

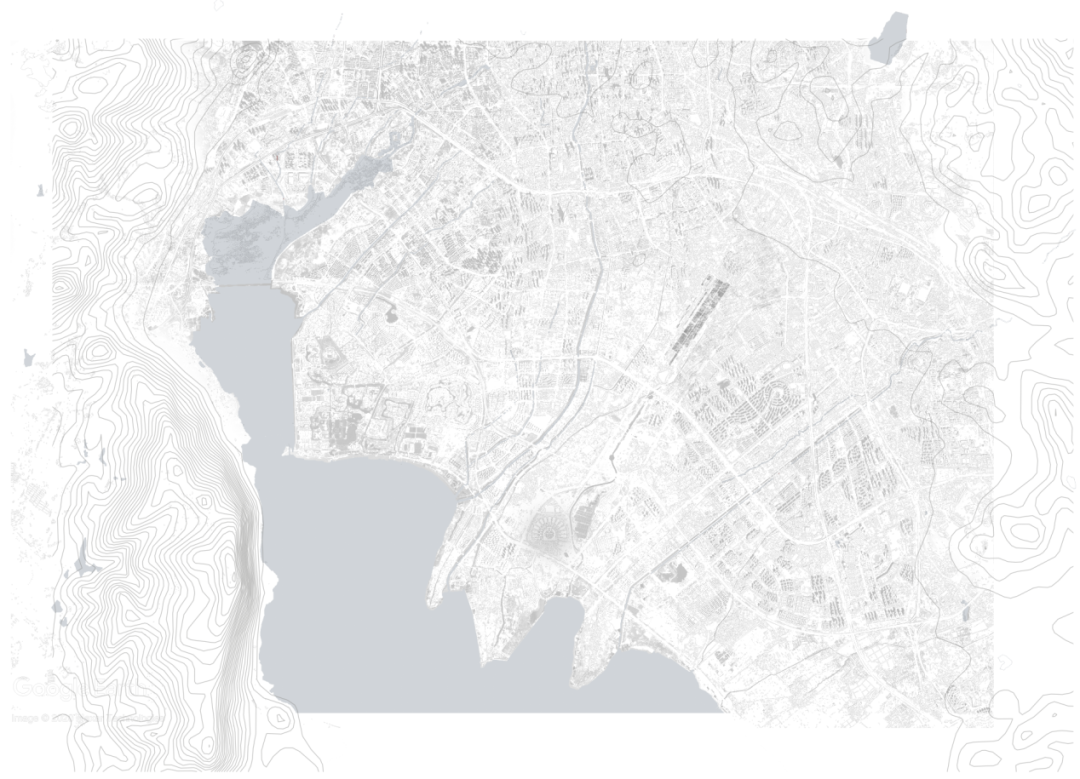

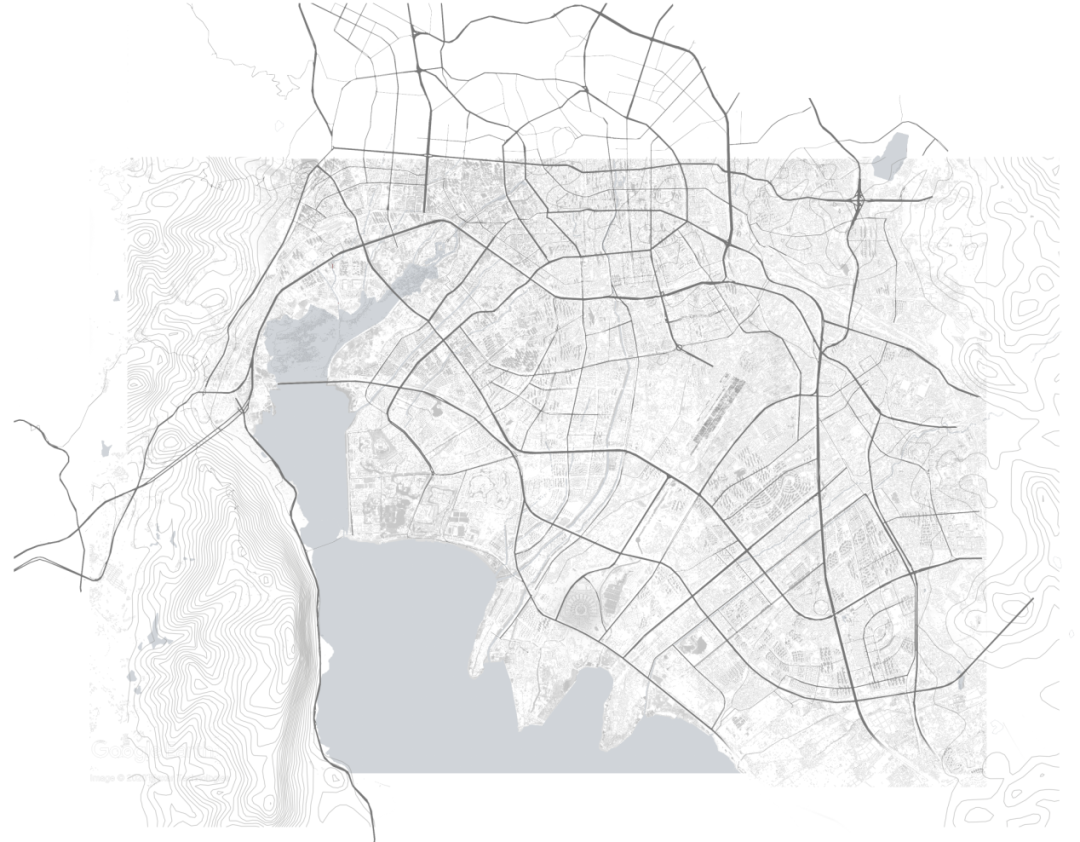

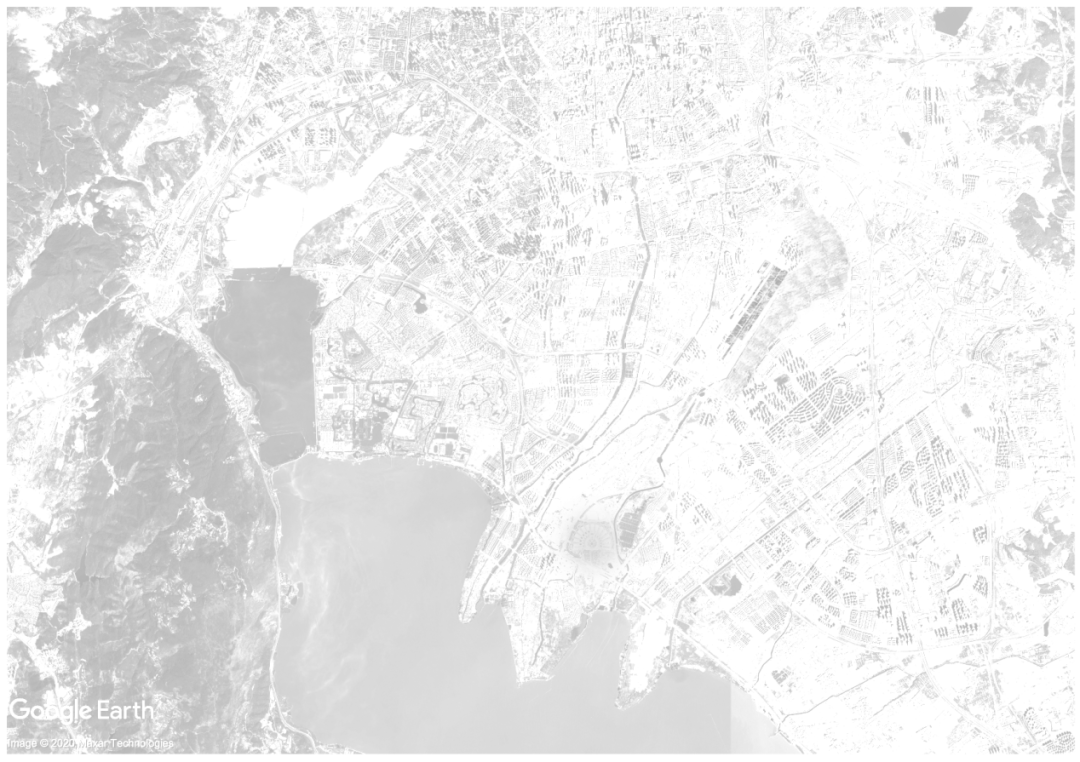

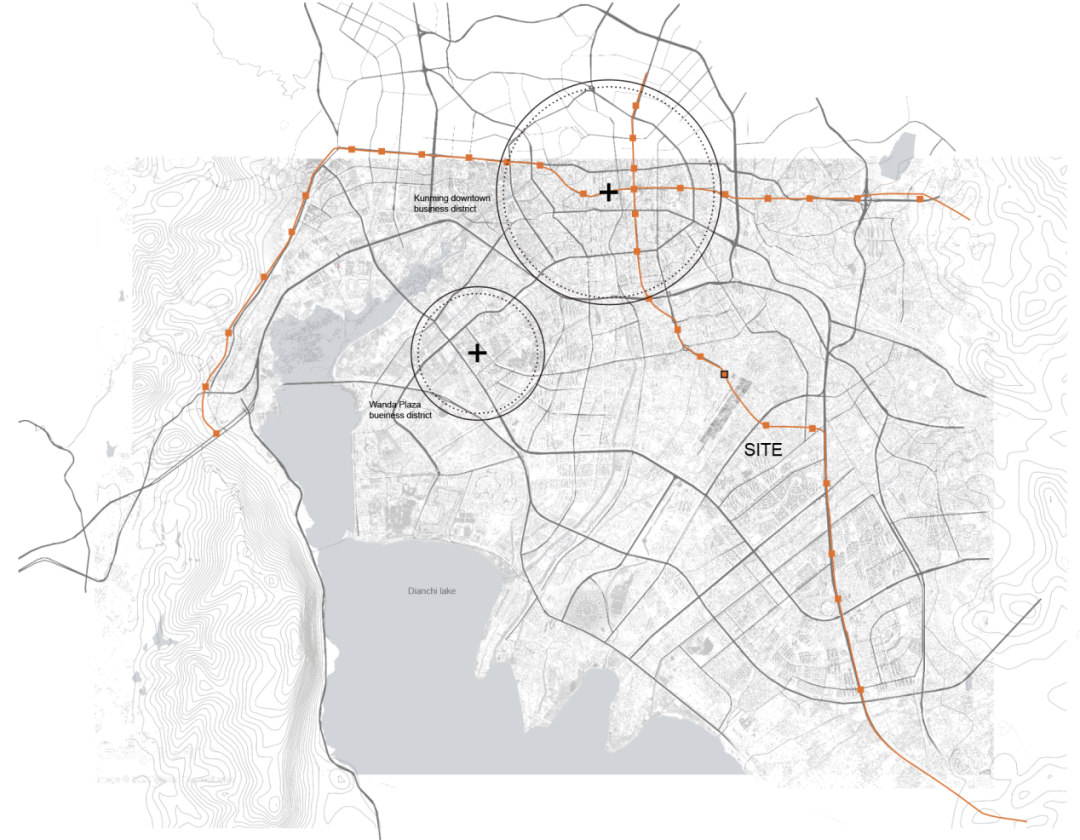

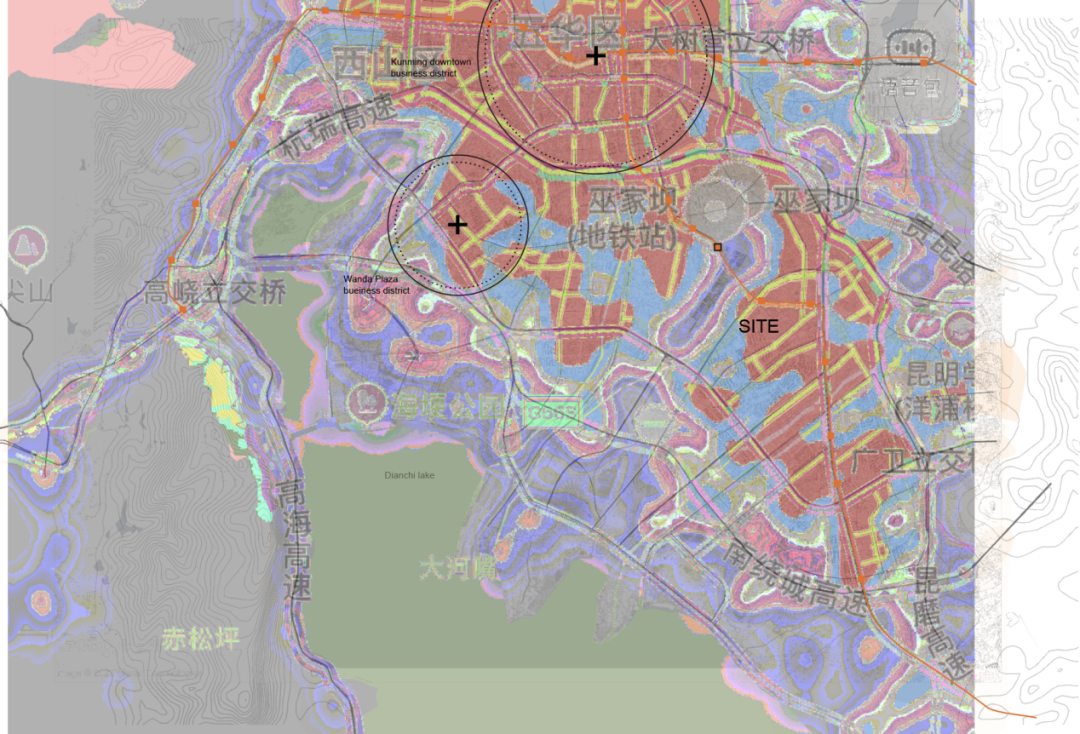

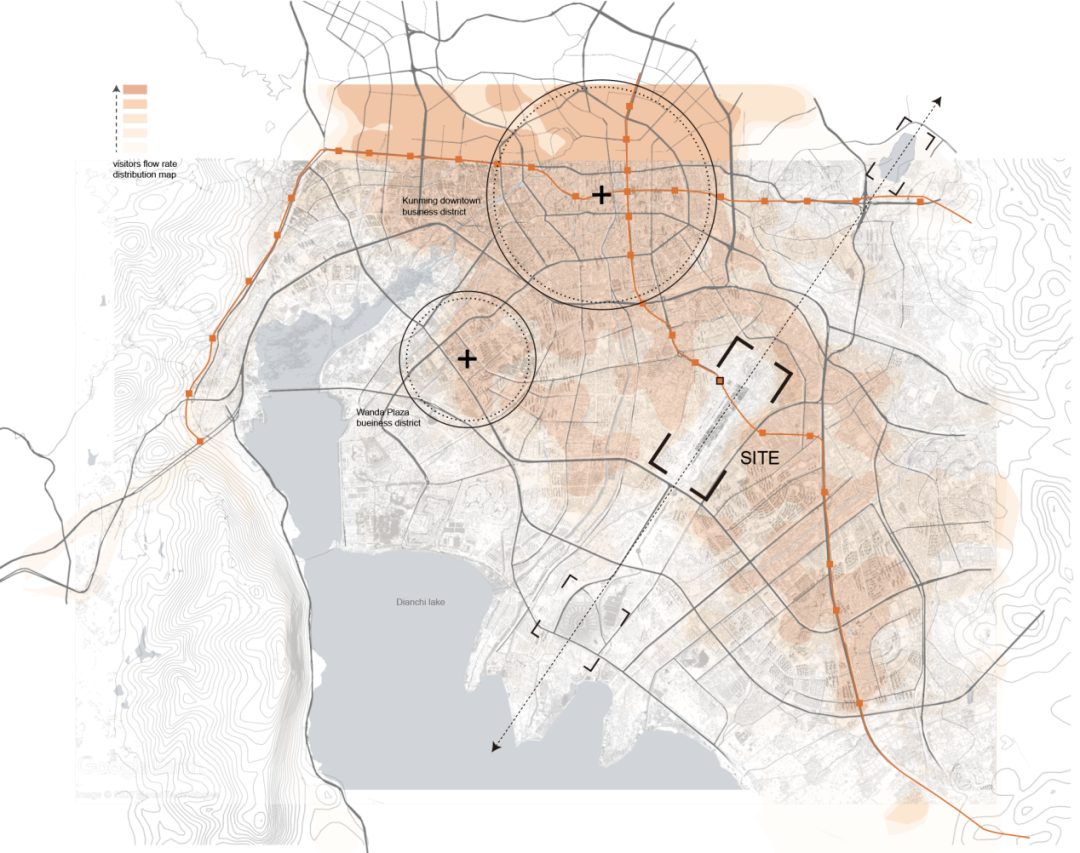

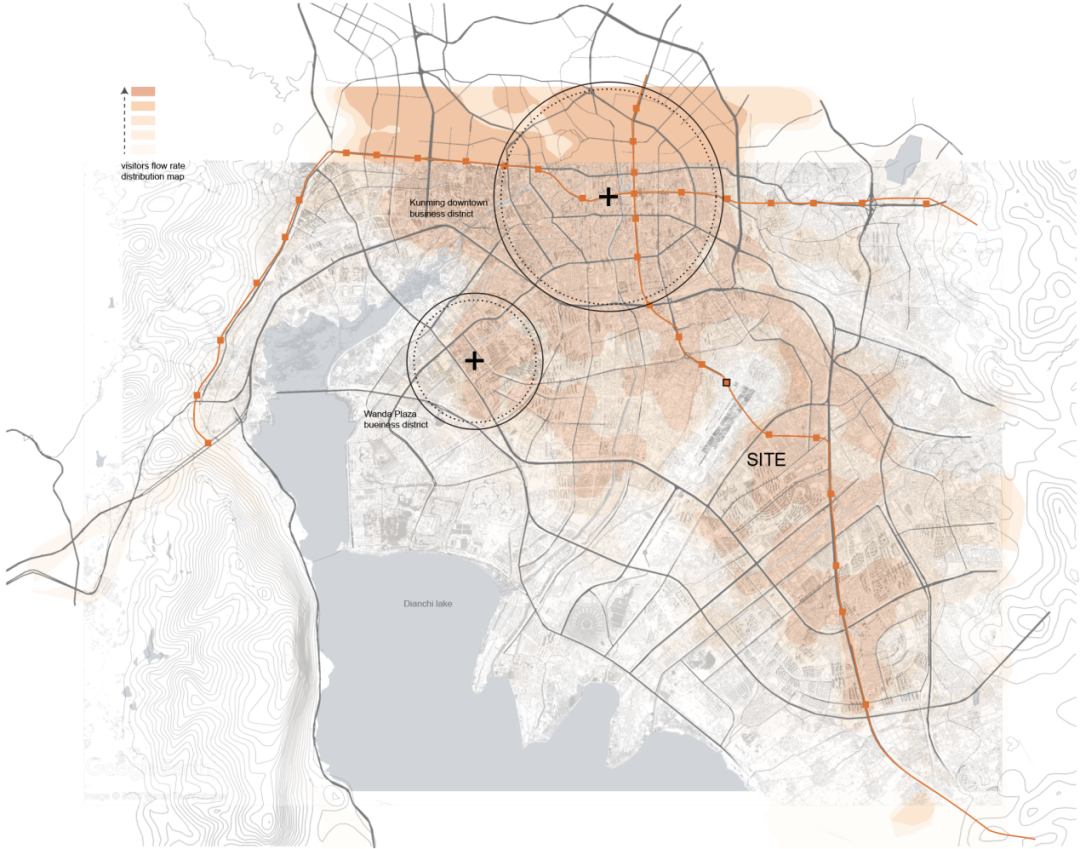

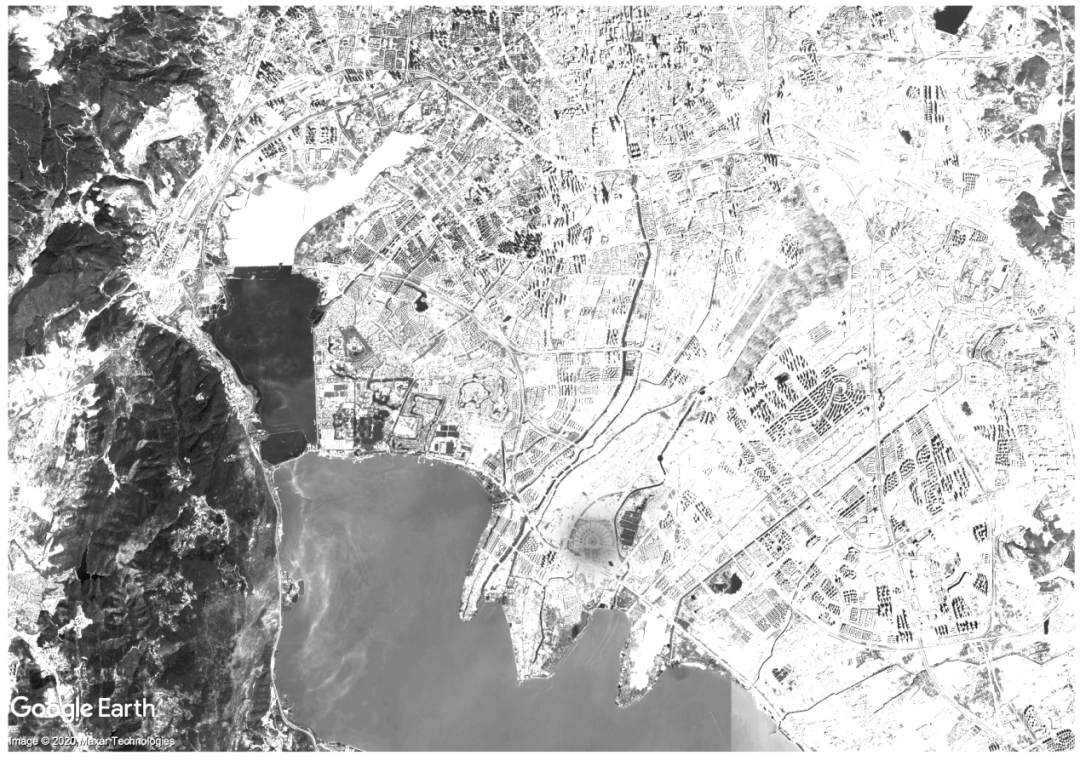

首先确认场地需要表现的问题，也就是上文的说明场地目前的荒废和经济效益的需要。针对这一问题，将表现内容集中在交通、商圈辐射、人流量、以及site在整个城区的位置这几点上。进入google earth下载卫星图，进入PS，去色变为黑白，通过色阶以及曲线的调整，降低透明度，形成一张有建筑分布的图。❗去掉图中的干扰信息，这一步也很重要。例如在本图中，就是删去与项目主要内容无关的山区部分，并置换成等高线的形式。城区山环水抱，叠加这些地理信息：等高线叠加，填淡蓝色表现水面。形成最终的底图。将关注的场地问题，交通、商圈辐射等都添加到图纸中。交通的部分主要是交通干道+地铁站点两部分。交通干道信息通过mapbox扒取，比较粗糙，如果场地信息全的话，运用openstreetmap进rhino变ai的稿子会更好。或者时间充裕，自己描一份ai的交通也是很好的选择。商圈信息则通过查找当地的新闻及各类资料，或是询问当地居民得到。其中人流量作为说明场地割裂了城市联系的主要元素，采用ai描热力图，分层叠加的形式表达。选择了水面蓝色的对比色——橙色表现热力、活力。由于图面此时还是不满的，指北针与比例尺就通过mapping中比较常见的网格形式进行表达，可以增加图纸质感，同时比例尺也更加直观。在网格基础上，对场地区域进行标注，进一步吸引注意力。这样一张问题导向型mapping就完成啦！你学会了吗？有什么问题欢迎小伙伴们留言区告诉我们~
