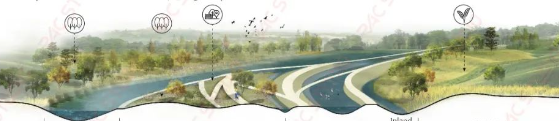

简单的植物剖面千篇一律，好的剖透视万里挑一。剖透视表现的设计信息更加丰富，不像大家经常吐槽的“万能剖面”只需随便的种树加上点高级灰就可以完成的。剖透视是在生态项目中表明策略和设计后的场地信息的重要图纸，是项目中后期的灵魂所在。这篇文章就由小编教你如何快速画一张可读性很强的生态类剖透视图纸吧！

本文主要介绍的是利用以建好的场地模型创作的剖透视图。

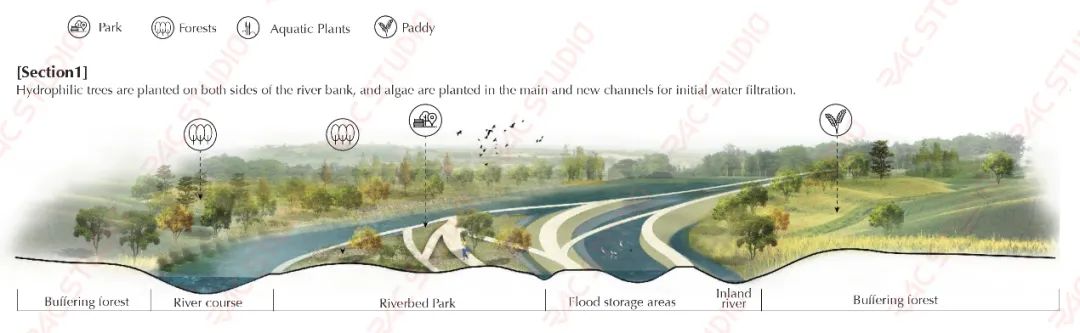

本期示范图纸：



图纸背景：印度的阿鲁法地区常年面临着雨季洪水泛滥的问题，项目主要通过改造各个被洪水侵蚀严重的地块的地形达到减缓水流流速和蓄洪的功能。后期通过生态手段让土壤更加紧实，同时让当地居民逐渐开始在地块上进行各类活动。

话不多说，我们直接开始吧！


 丨具体操作丨

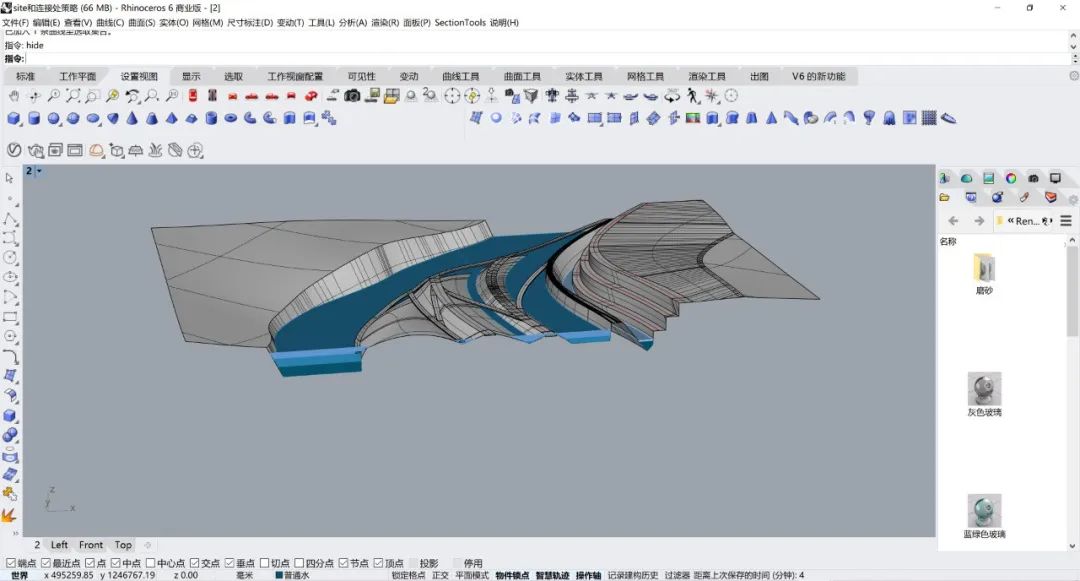

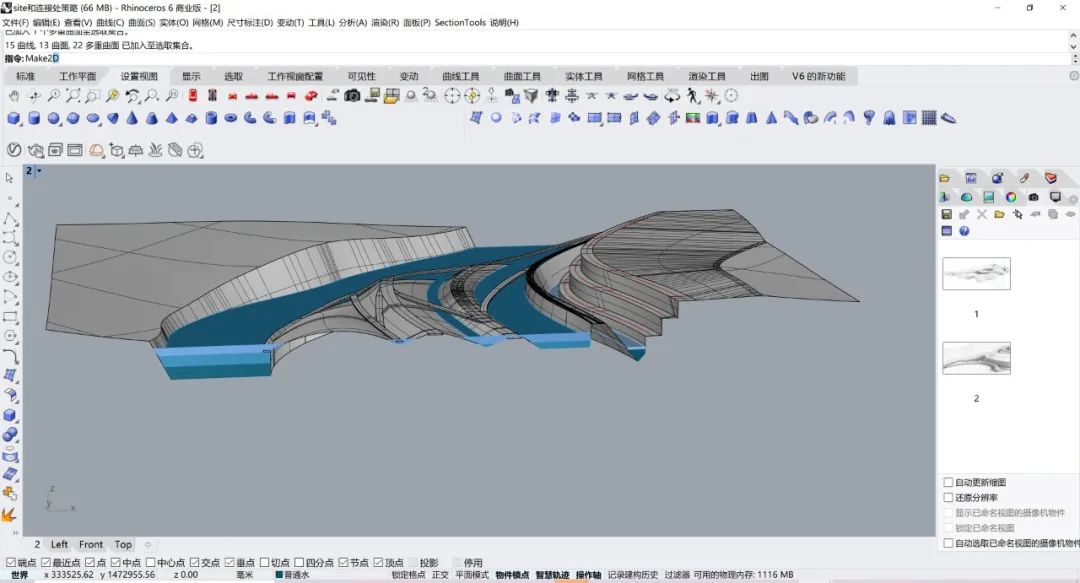

1. 打开建好的rhino模型，选好想要画出剖面的角度。

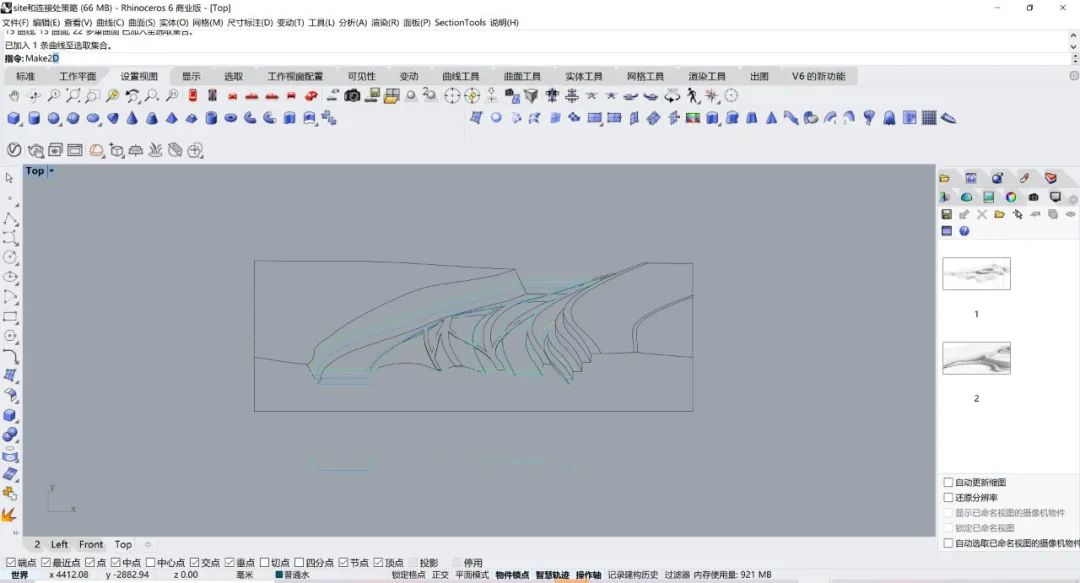

2.make 2D指令，导出线稿

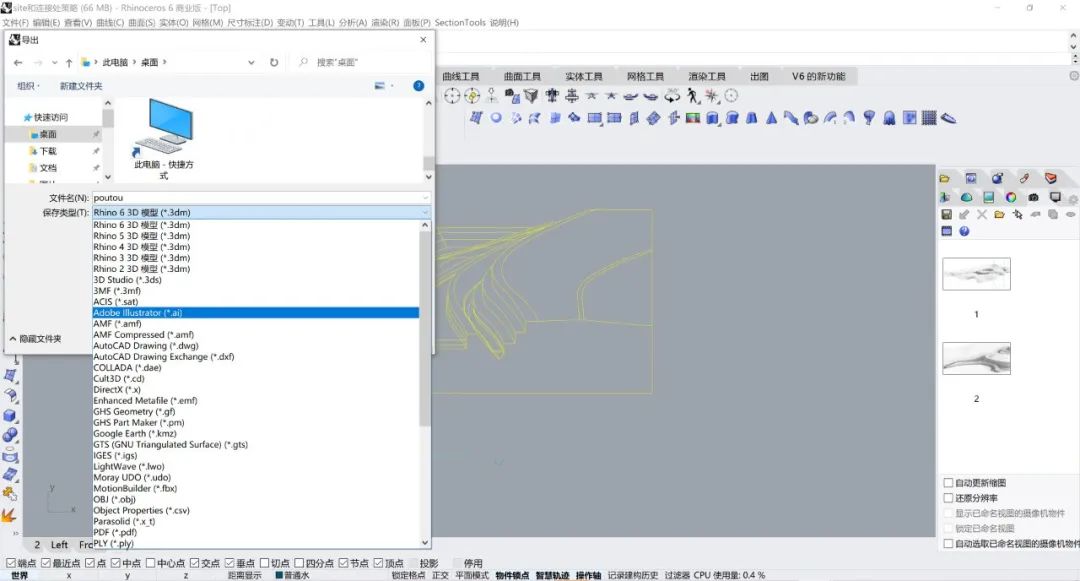

3.导出选中的线稿，保存为ai格式

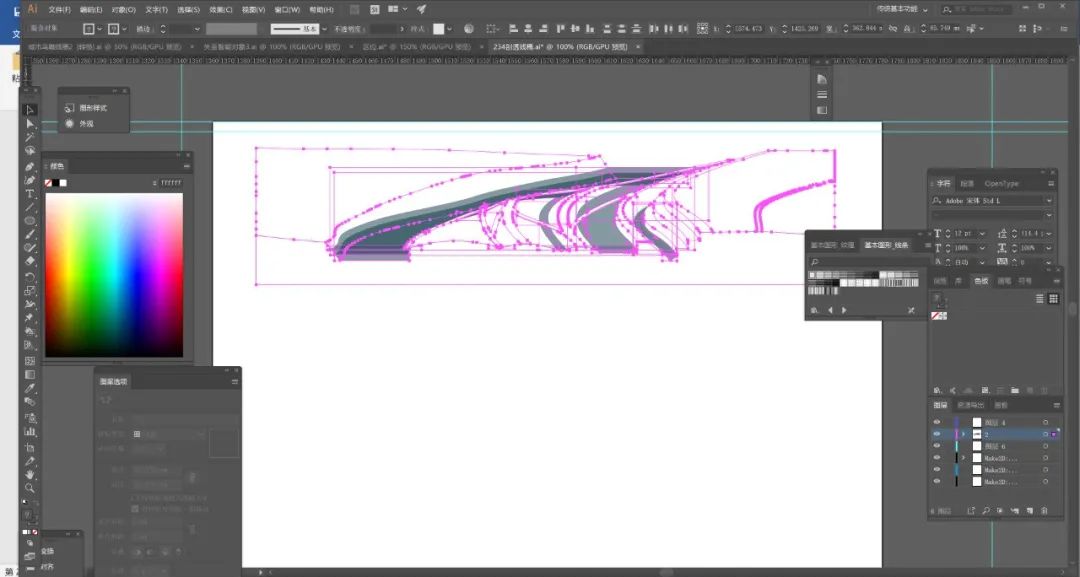

4.进入ai，选中按下K键(ai的填充快捷键）给所需区域填好色。

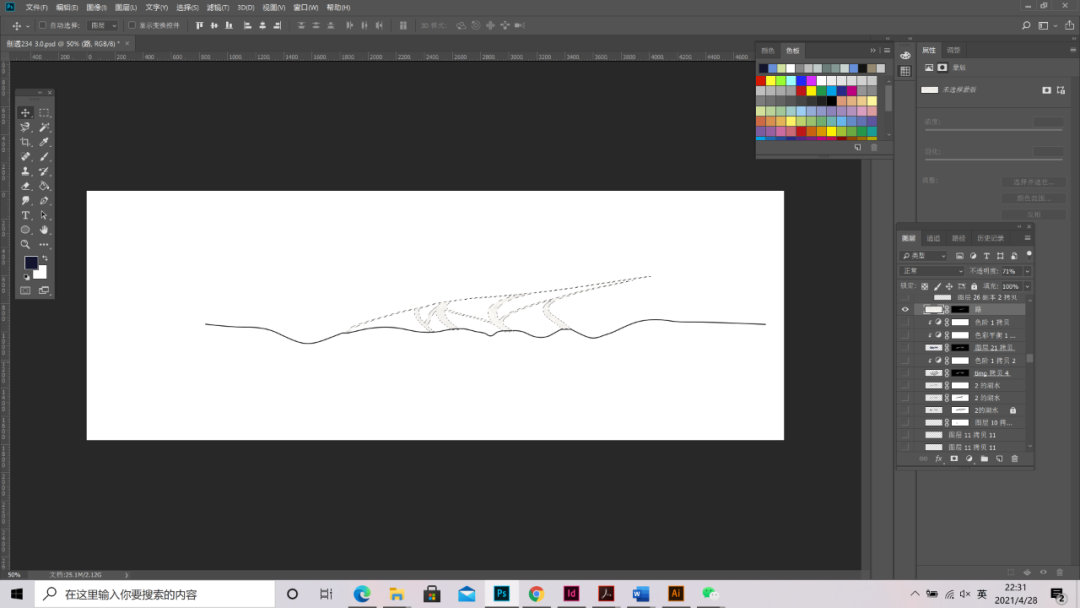

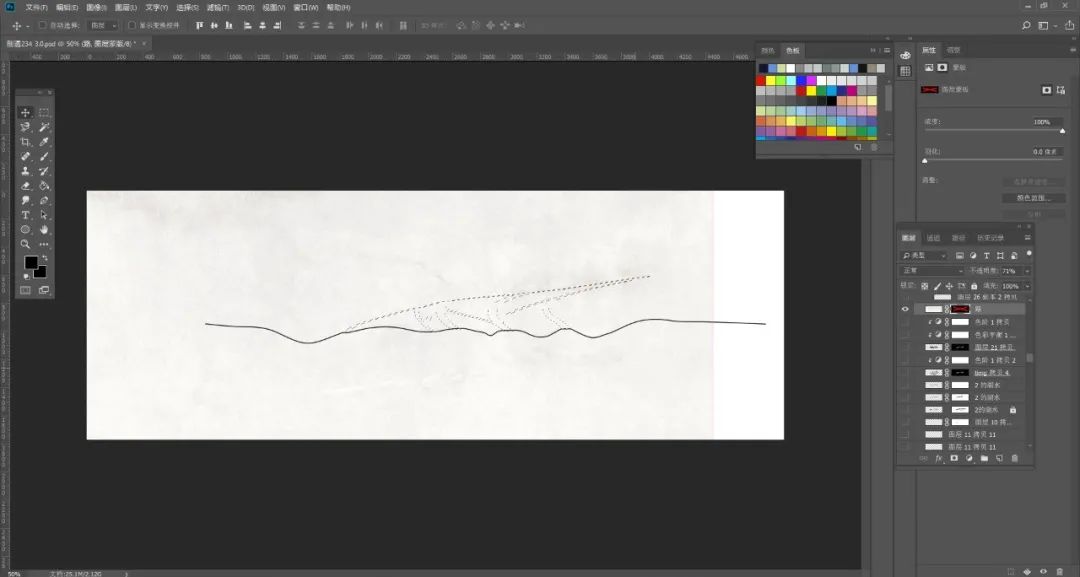

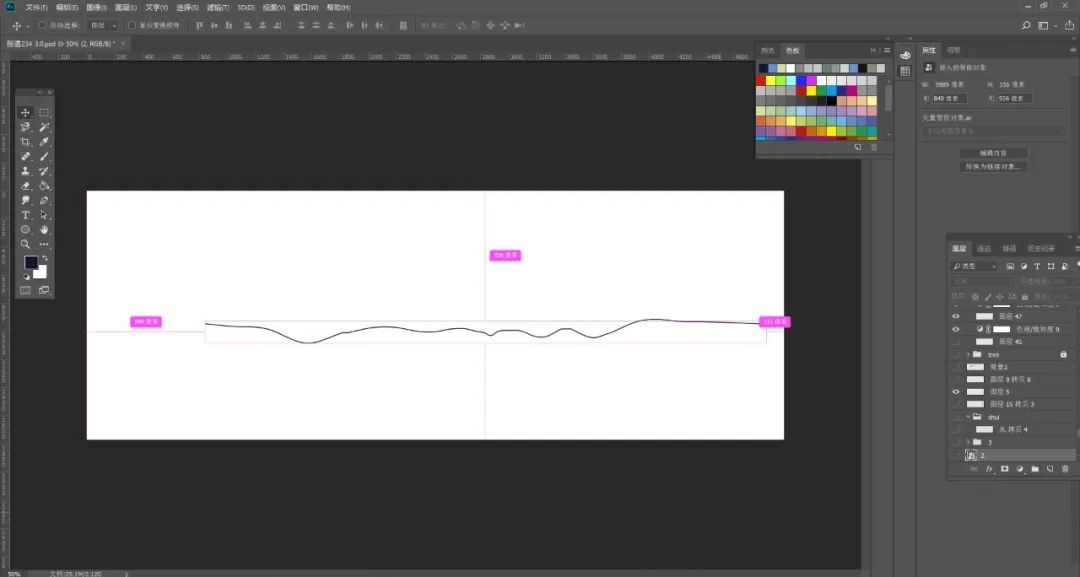

5.进入ps，柔化建模的锋利线条，绘制剖面线，加粗

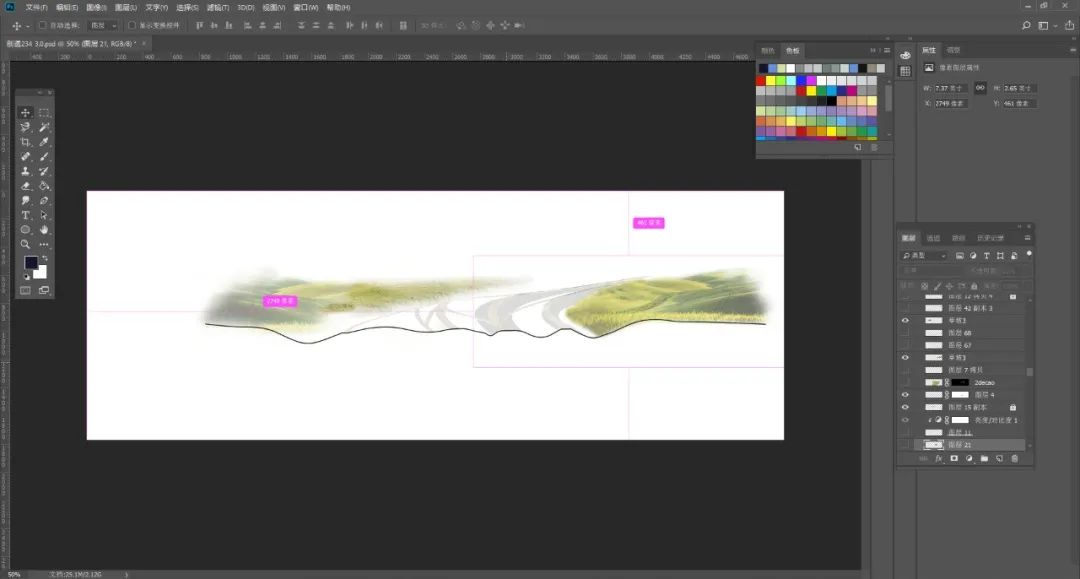

6.选中刚才的路径图层加入材质，注意要用图层蒙版，便于后面修改

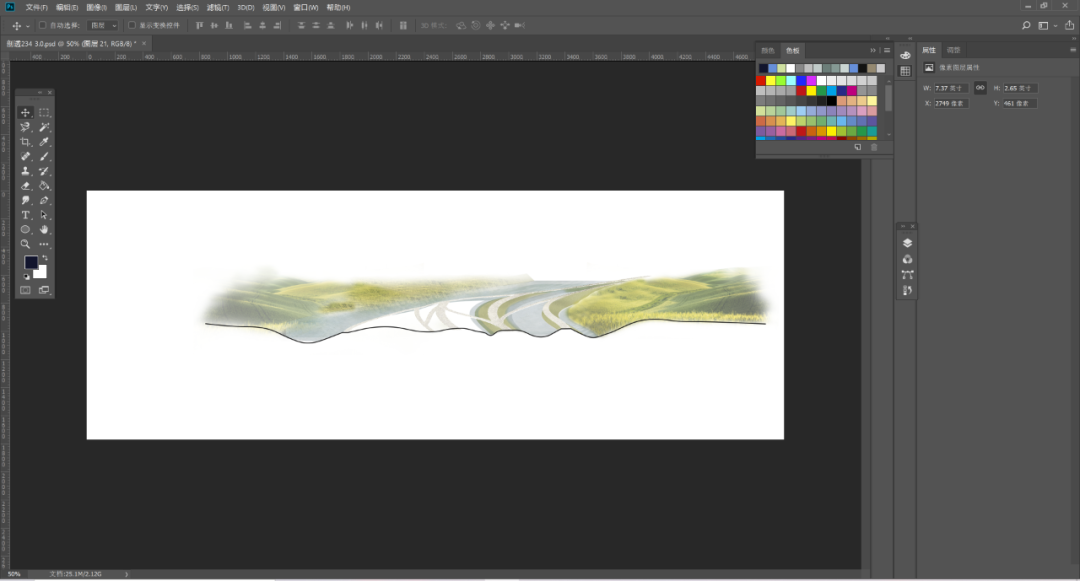

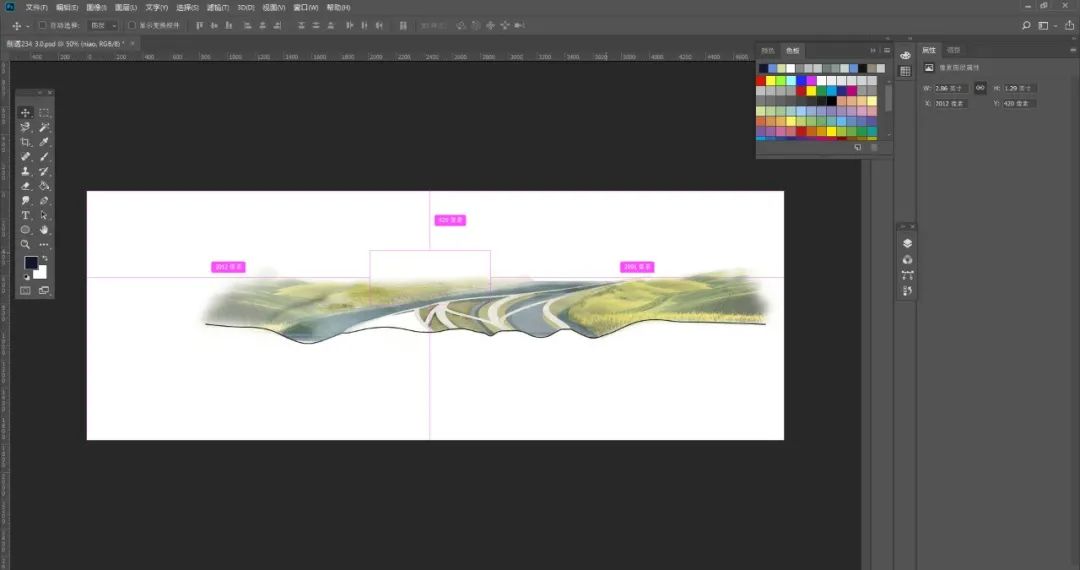

7.逐步加入草地素材纹理

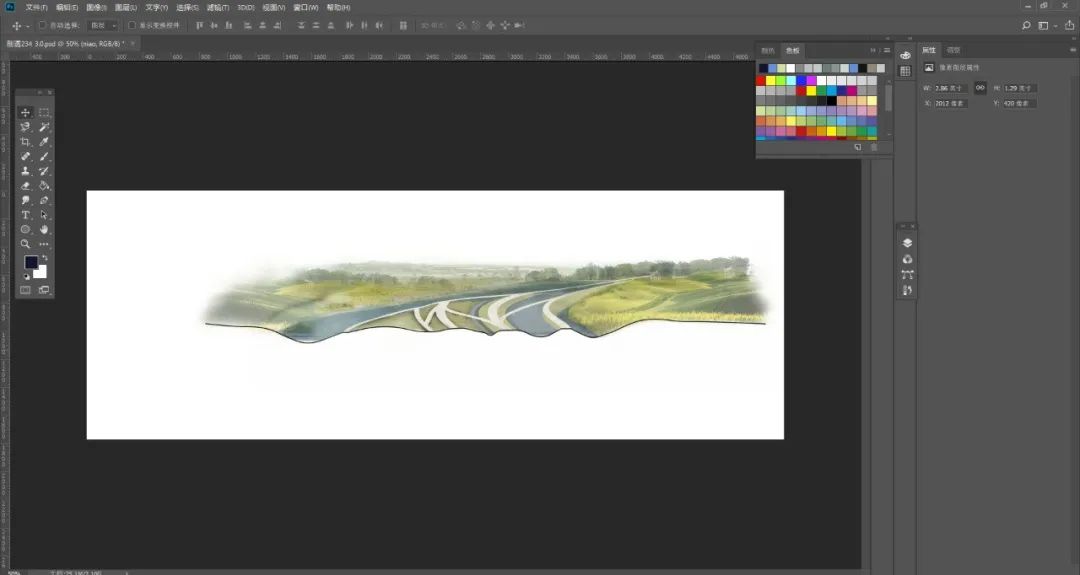

8.逐层加入水纹，要想做出通透的效果需要叠加多层不同深浅的材质哦

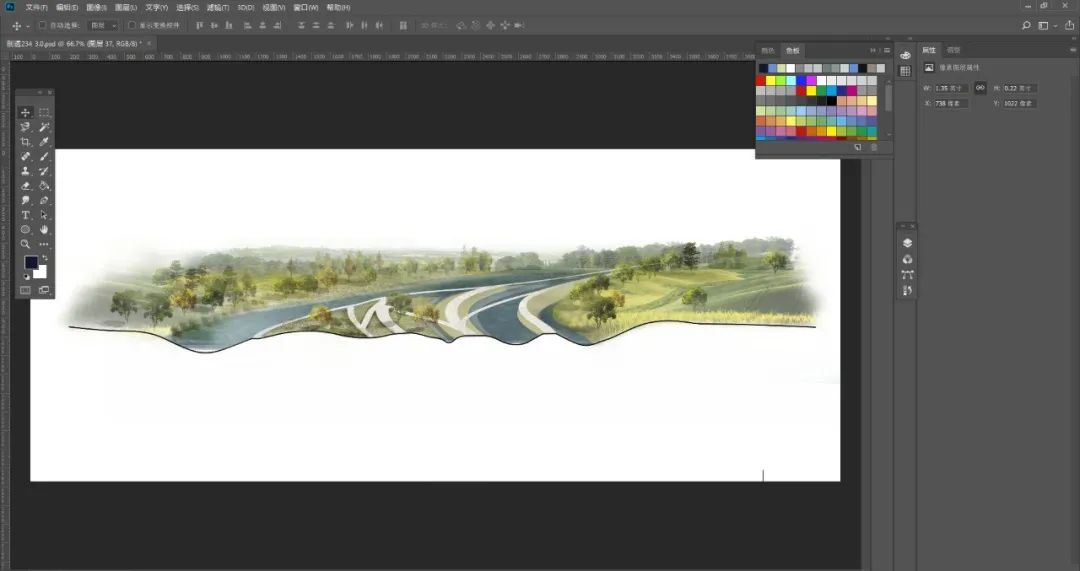

9.后面留白太多了，不符合透视。需要继续加入背景。掌握好深浅关系，适当降低后面背景的透明度。

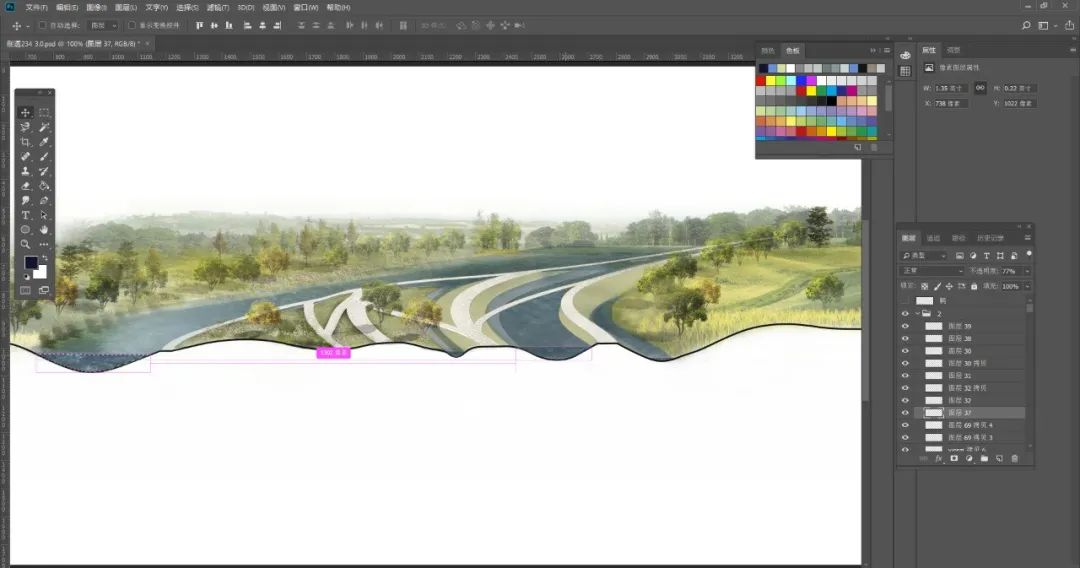

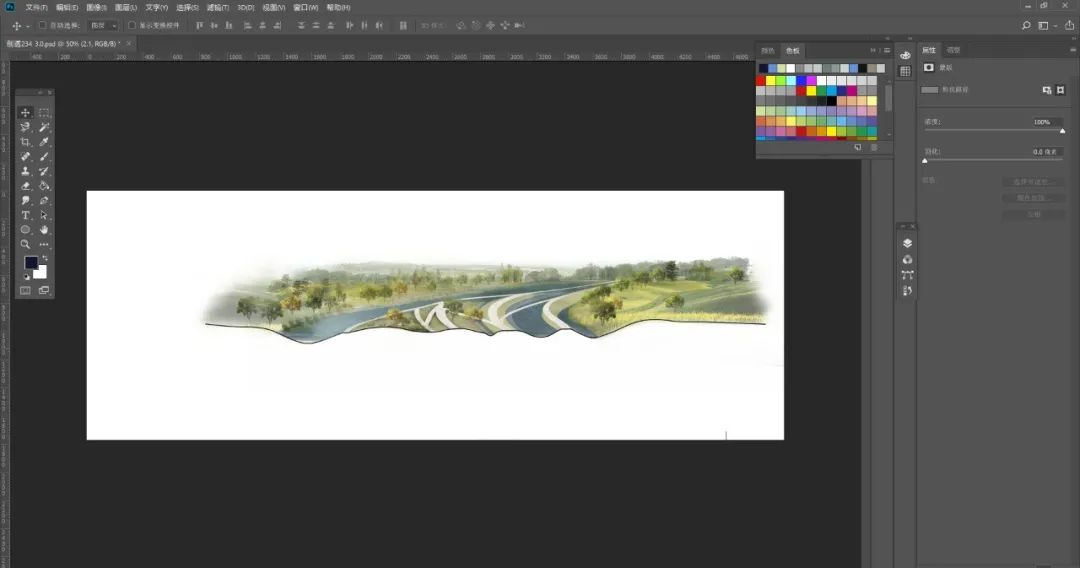

10.加入不同种类的树的素材，同样记得调整大小和透明度，令画面更加和谐。



11.给树木加上阴影，注意方向和角度要一致。



12.水面的剖切到的部分框选出来，加入较为深色的水纹材质以示区分。

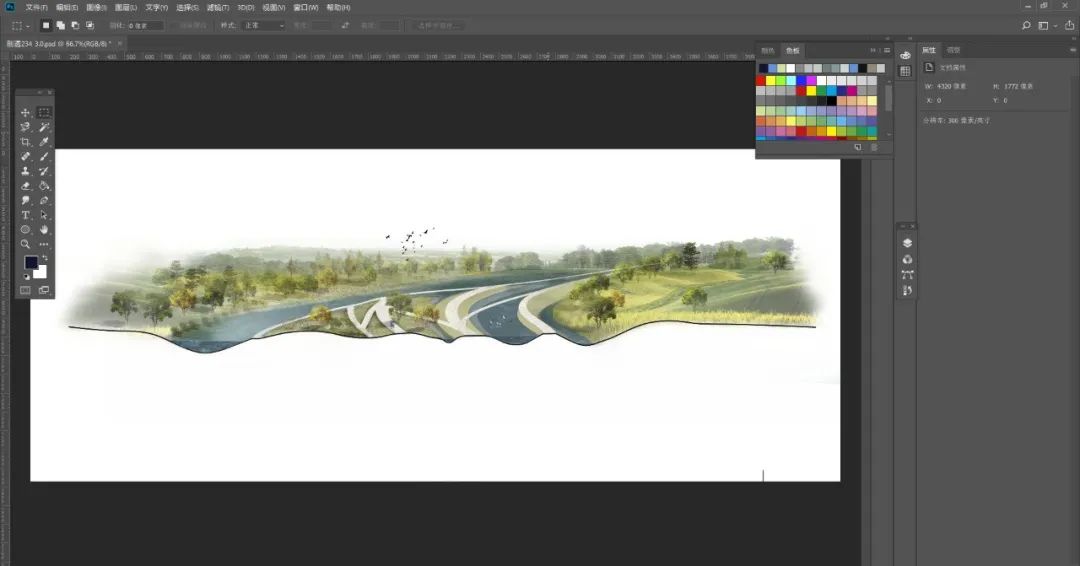

13.加入人物和鸟的素材，注意和场地的比例关系。



14.再次进入ai/id，进行细节的说明和标注。至此，一张生态剖透视就完成啦！



这一期的画图教室到这里就结束啦，假期结束后也要记得补充技能充充电哦~
