Mapping到底有多重要？

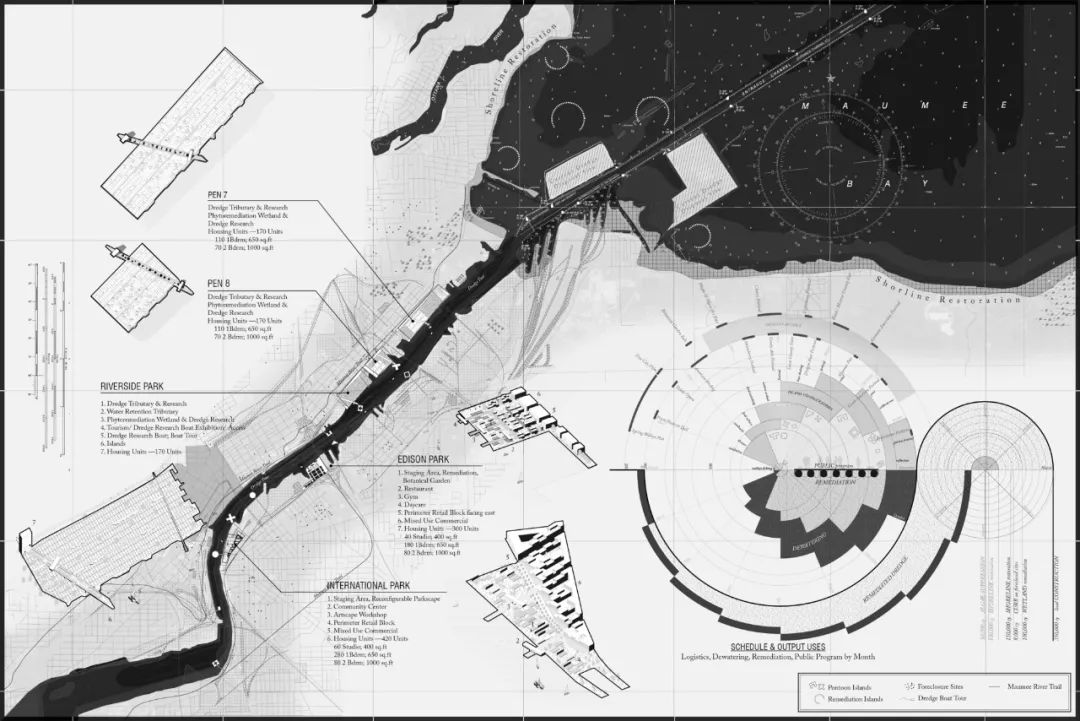

Mapping作为我们作品集中每个项目的开始，起着非常重要的作用。这张图纸的画风和绘图技术决定了梦校招生官对你的第一判断。同时Mapping需要用最清晰明了的方式呈现出整个项目的背景信息和场地概况，让观看项目的人在短时间内能够get到最关键的问题，以便于引出后续进一步的分析和设计。

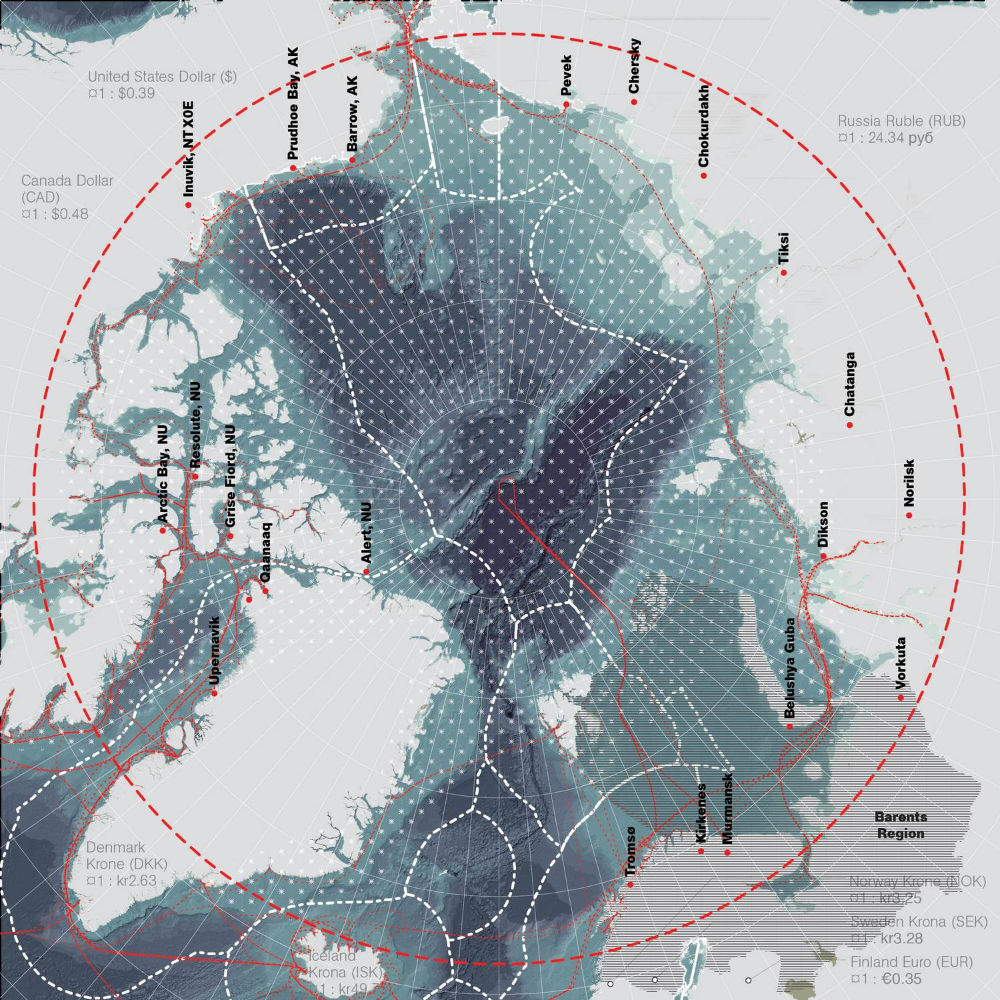

From:Pinterest


所以，Mapping相当于我们的作品集和招生官打招呼的开口第一句话。一张图纸内就要让对方留下一个优秀的印象，其重要的意义就不言而喻了！


From:Pinterest


Mapping常常出现的问题？


①场地信息过多过杂，短时间无法看到重点

②图纸风格走向诡异，与主题不搭

③背景与关键信息重叠，无法提取

④2D图面无法阐释清楚一些其他信息

......


所以今天小编就为大家带来了新鲜出炉的海洋项目Mapping的画法~

一招击败所有Mapping存在的问题

申请季已经进入最焦灼的阶段

快抓紧最后的时间给你的作品集升升级吧！

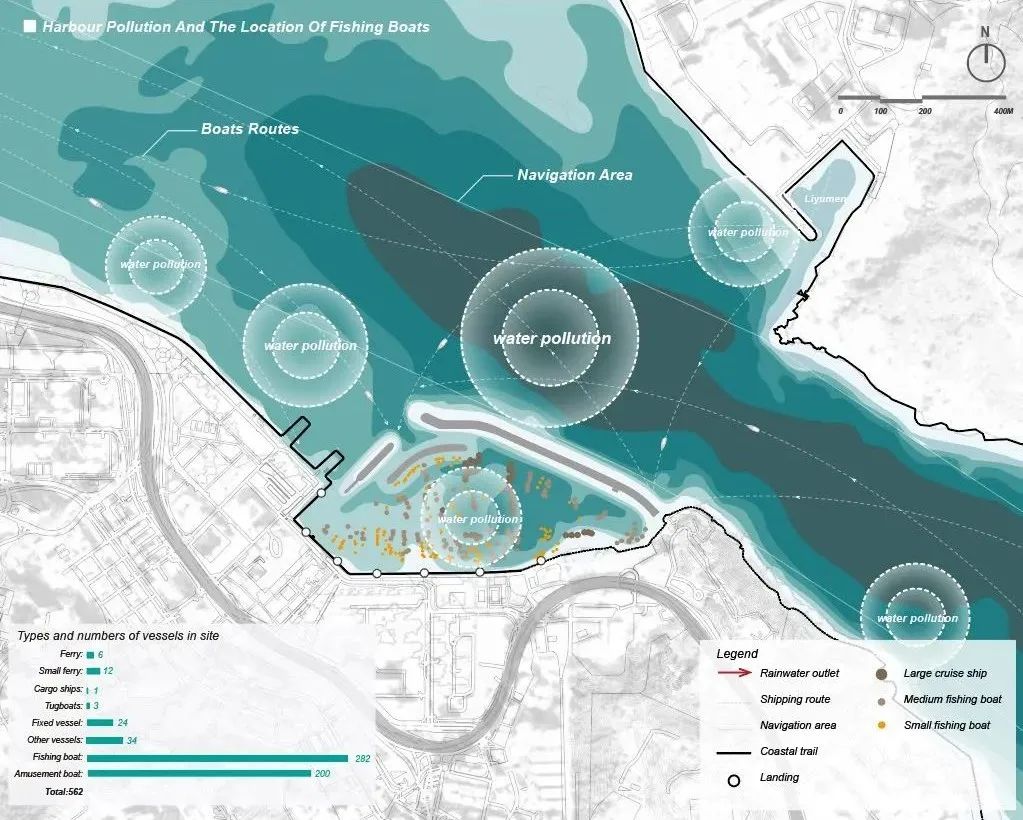

本期示范图纸：
图纸作者：Rainy

图纸背景：

项目位于香港维多利亚湾的一处避风塘，避风塘有着大量的水上人家，停靠和往来着几百只渔船，同时由于沿岸地区的雨水和污水排放问题，该水域污染严重，该项目需要以此为关键问题，展开后续对于水质的净化和渔业复兴方向的设计。

所以在这张Mapping中需要表达的关键信息有两点：①水域污染；②船只航线及现状。


所需要的软件：photoshop、AI

资源获取网站：Google earth；CAD Mapper；Earth.nullschoo；




PART 1

处理卫星底图

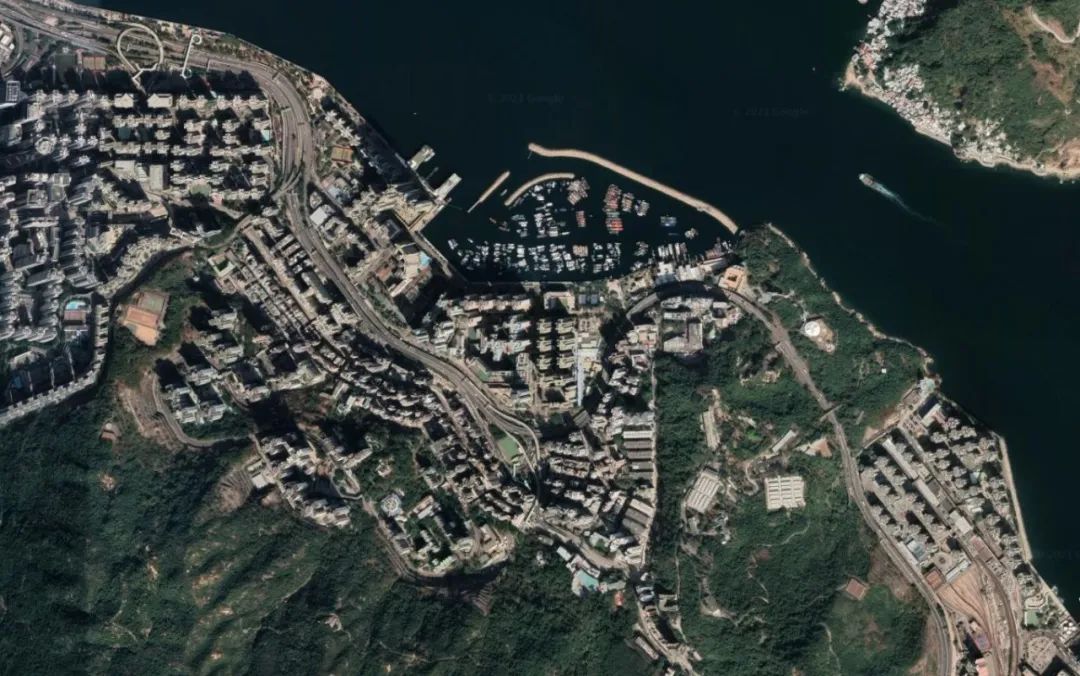

确定了Mapping范围后，可以在Google earth中或者其他高清的卫星地图中下载我们需要的范围，注意：选取的范围不要过大，过大尺度的mapping没有办法很清楚的展现一些信息。

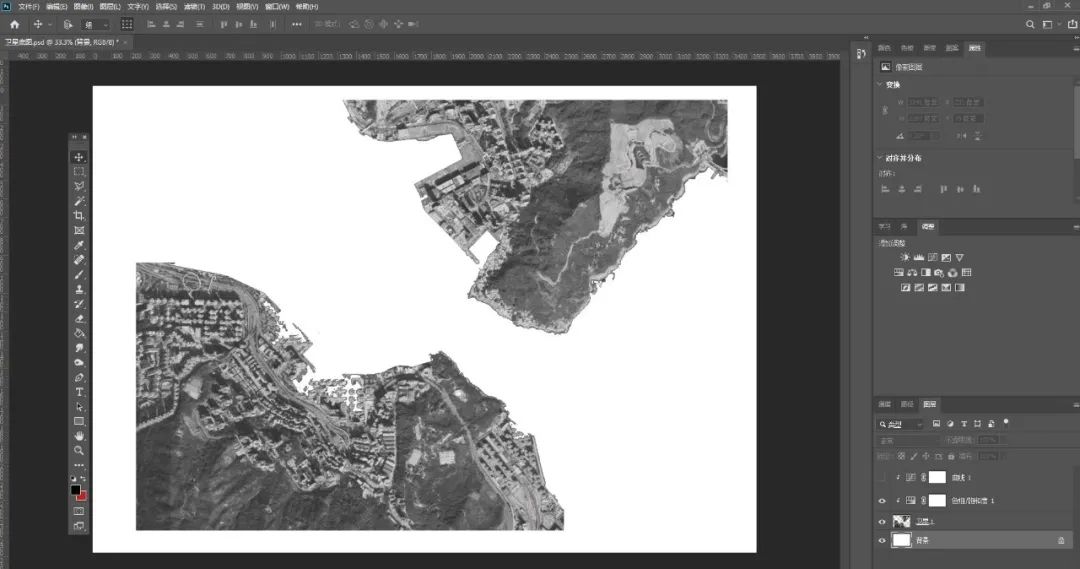

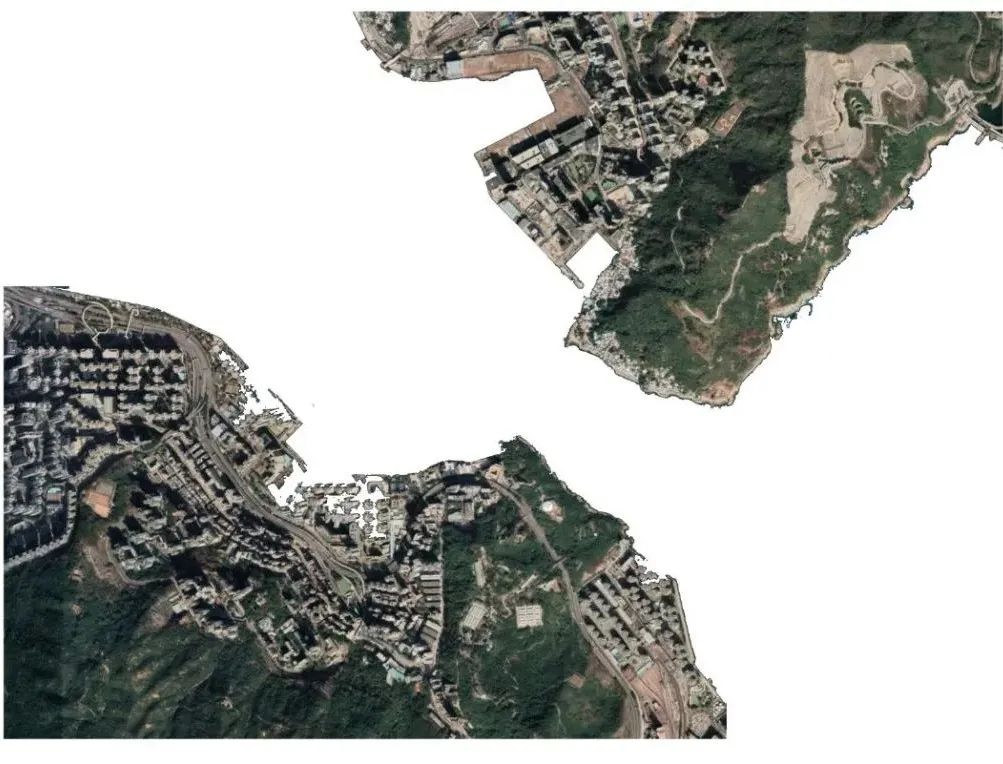

将卫星地图导入Photoshop进行扣取，只保留陆地部分，海面没有什么信息可以直接扣掉。

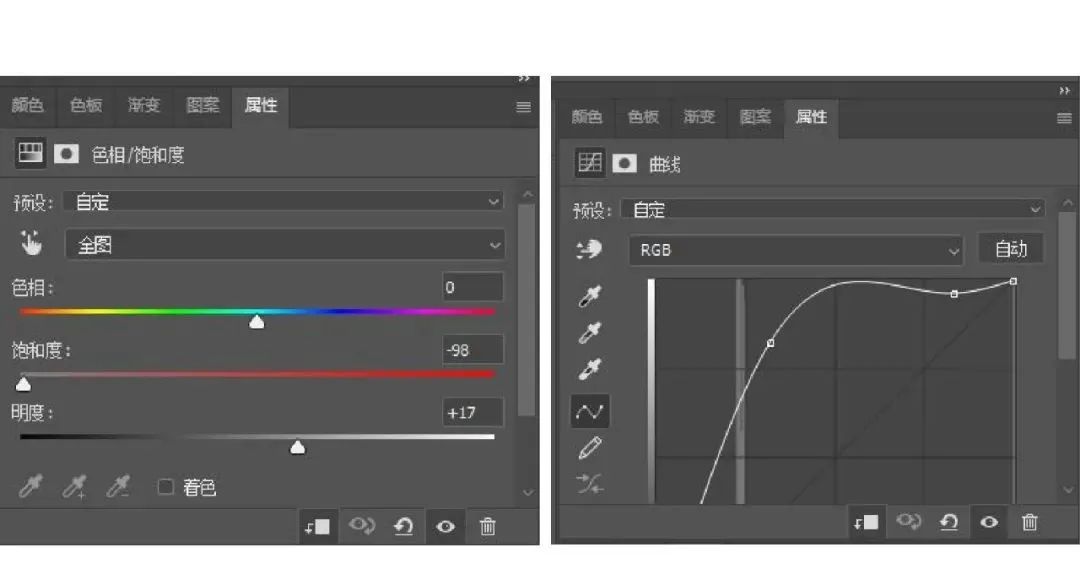

卫星图作为底图要想不喧宾夺主，一定要进行图像处理，主要是处理饱和度和曲线，后面附上了具体调整的数据信息，大家可以保留参考~

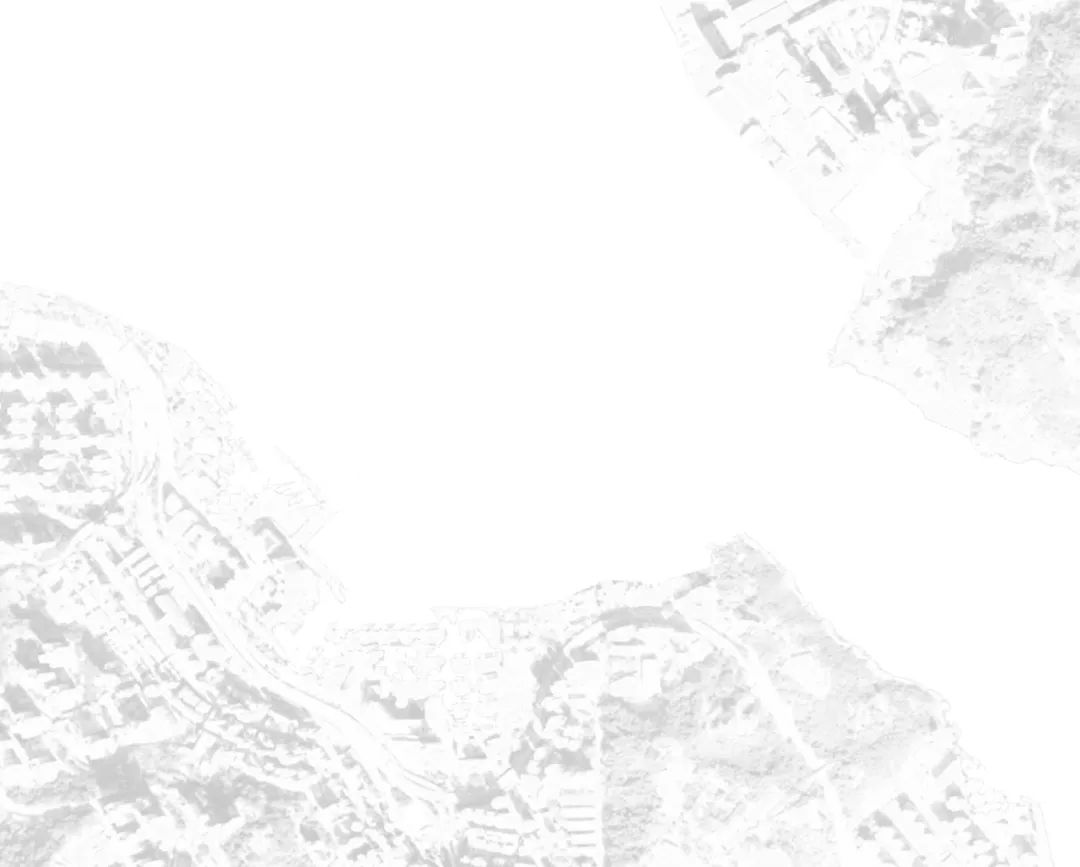

这样我们就完成了ps中的步骤，得到了一张处理过的卫星地图，我们只保留了卫星地图的一个极俩，淡淡地叠在mapping下面会比较清新。




PART 2

获取可编辑的地面信息


处理完卫星底图，我们还需要一些更准确的陆地信息进行叠加，例如：道路和建筑，这些信息根据大家的需求来获取即可，切记一定不要贪心，只保留对自己的分析有用的信息即可，过多的无用信息会扰乱视听。

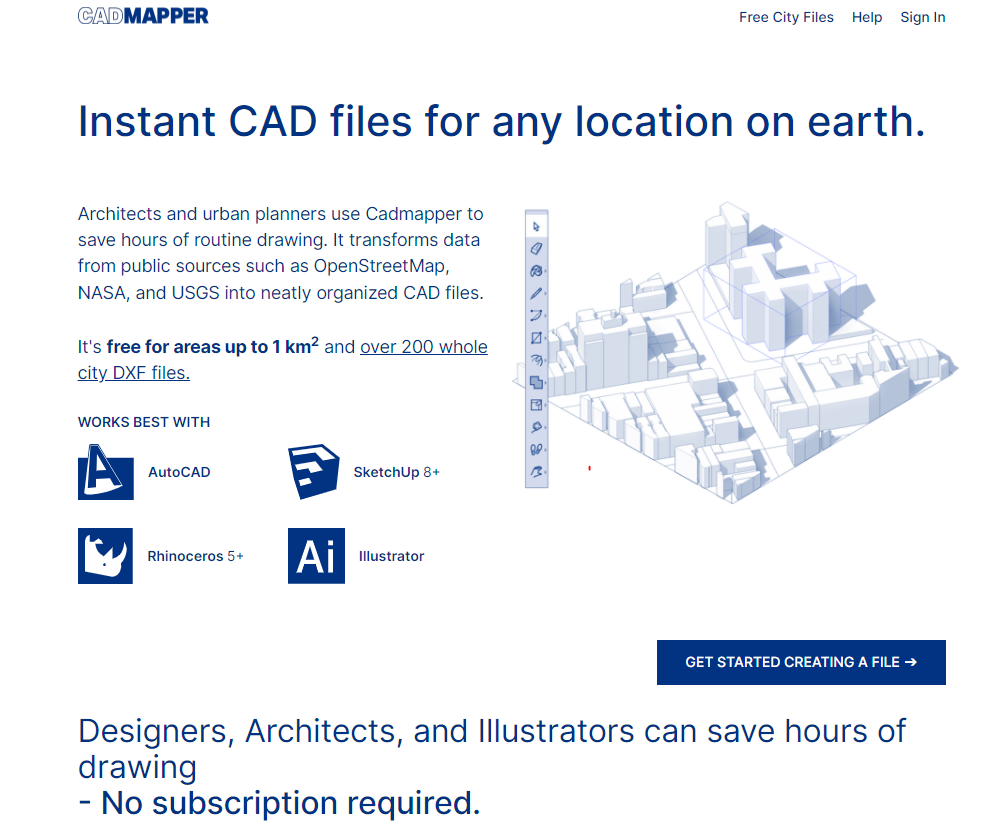

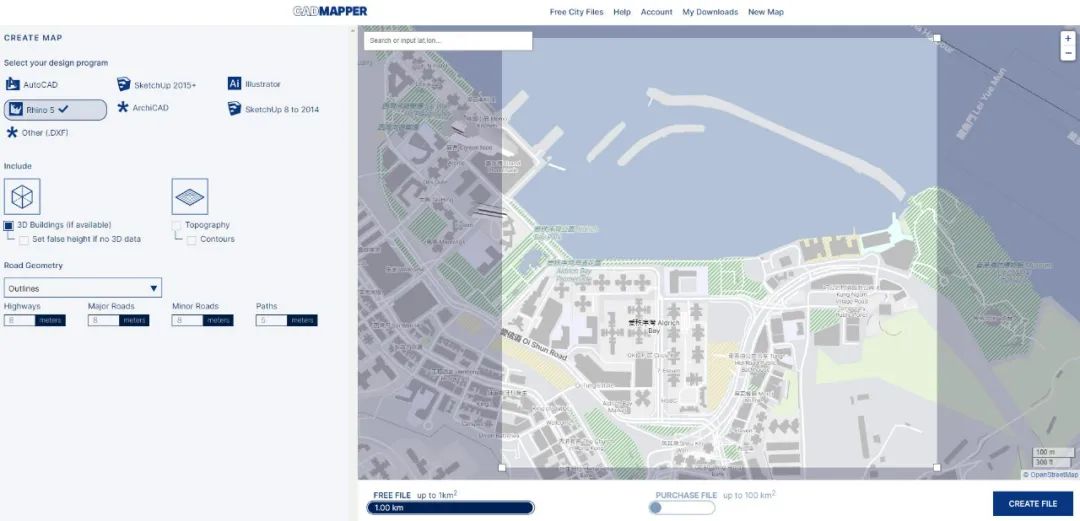

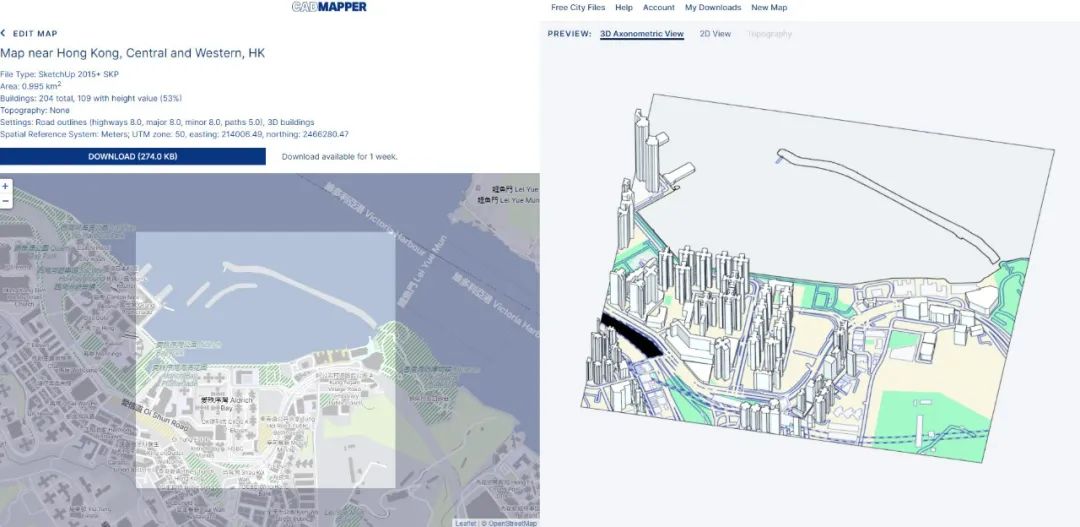

在这里为大家推荐一个十分好用的基本信息获取网站：CAD mapper，登录后可以免费获取1KM范围内的路网/建筑/地形等信息；

网站链接：https://cadmapper.com/




并且直接可以选择导出为：CAD/SketchUp/Rhino/AI的格式，对于其线型和线宽以及颜色可以直接编辑，超级方便，快速出图好帮手！

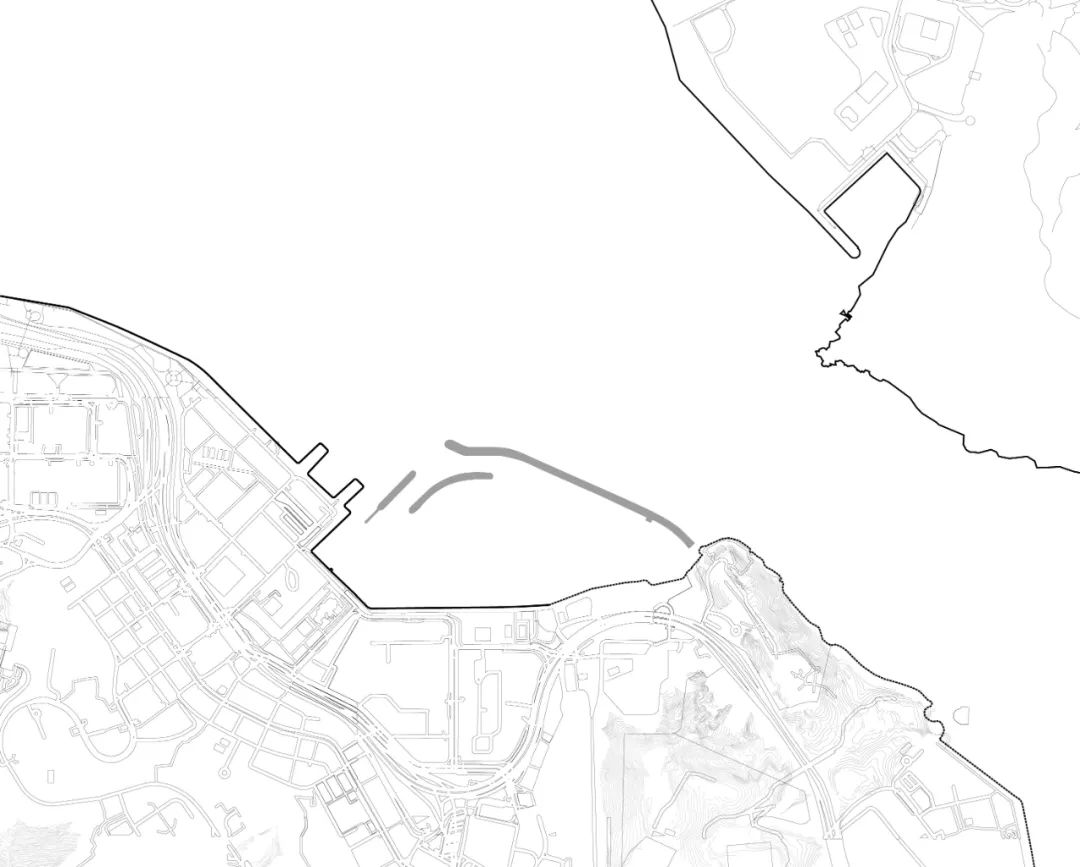

导出AI格式的路网和局部等高线后，我们在AI中调解线型，将海岸线部分加粗，强调轮廓感。

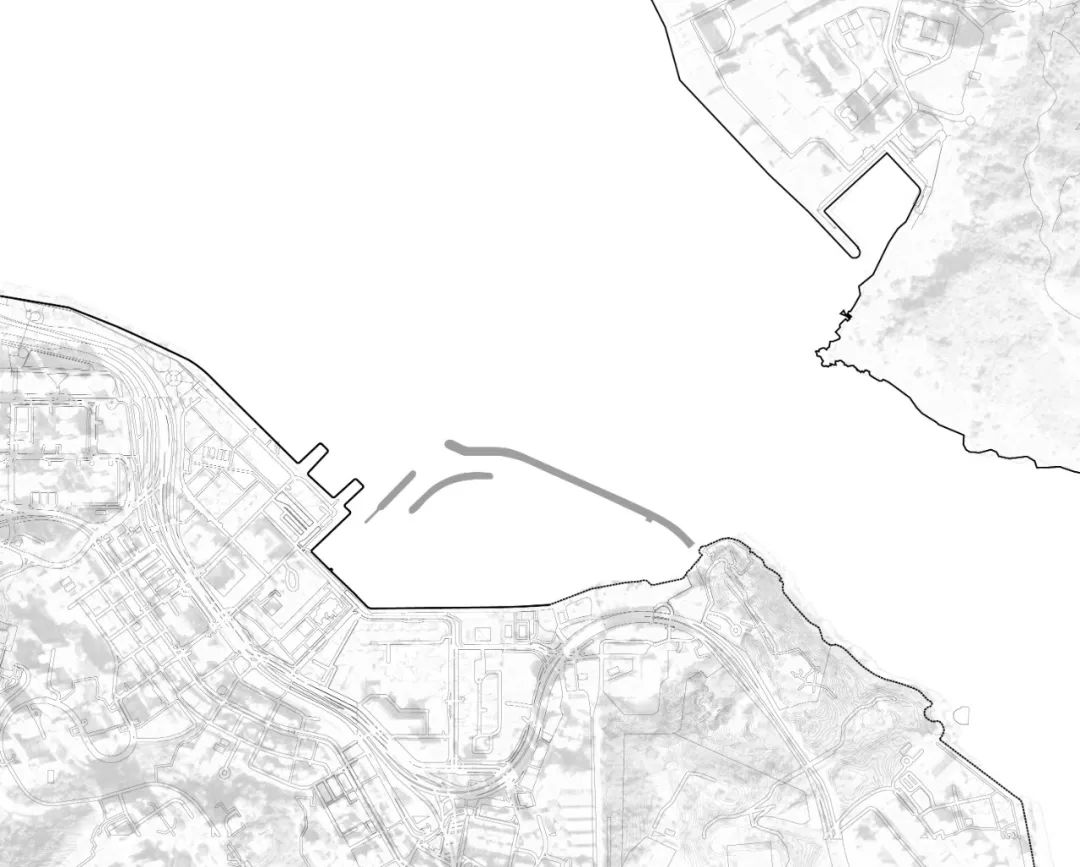

最后我们再将第一步中处理好的卫星底图叠在线稿的下面，这样一张清晰但又不喧宾夺主的背景底图就做好啦！



PART 3

处理海面信息

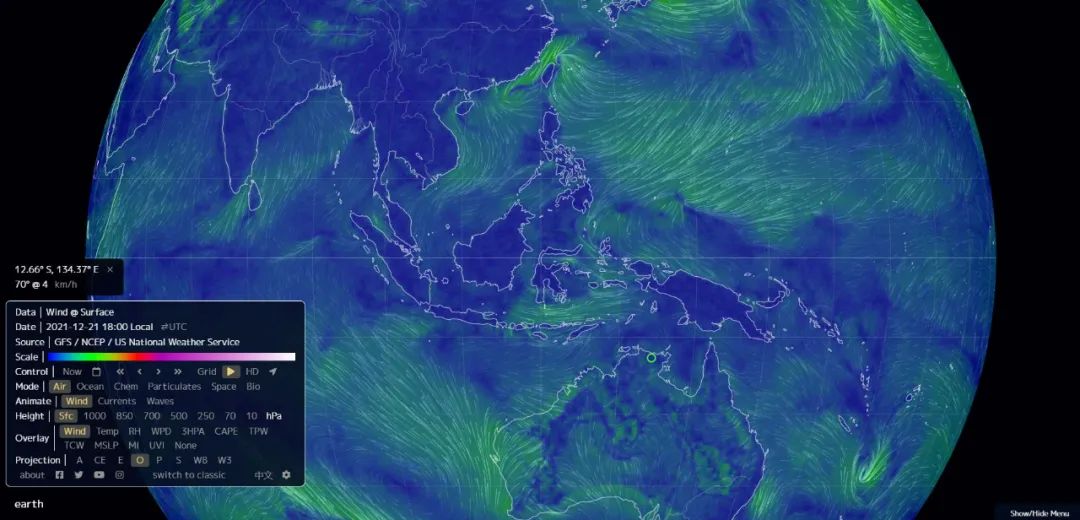

这次是一个海湾项目的mapping，相信很多同学都涉及到要处理一些海洋信息的，这次也为大家推荐一个海洋信息可视化的网站，可以查到大部分海域的洋流/海浪/风向等信息，如果需要也可以叠在mapping上。


海洋信息可视化网站：https://earth.nullschool.net/



这次是一个海湾项目的mapping，相信很多同学都涉及到要处理一些海洋信息的，这次也为大家推荐一个海洋信息可视化的网站，可以查到大部分海域的洋流/海浪/风向等信息，如果需要也可以叠在mapping上。

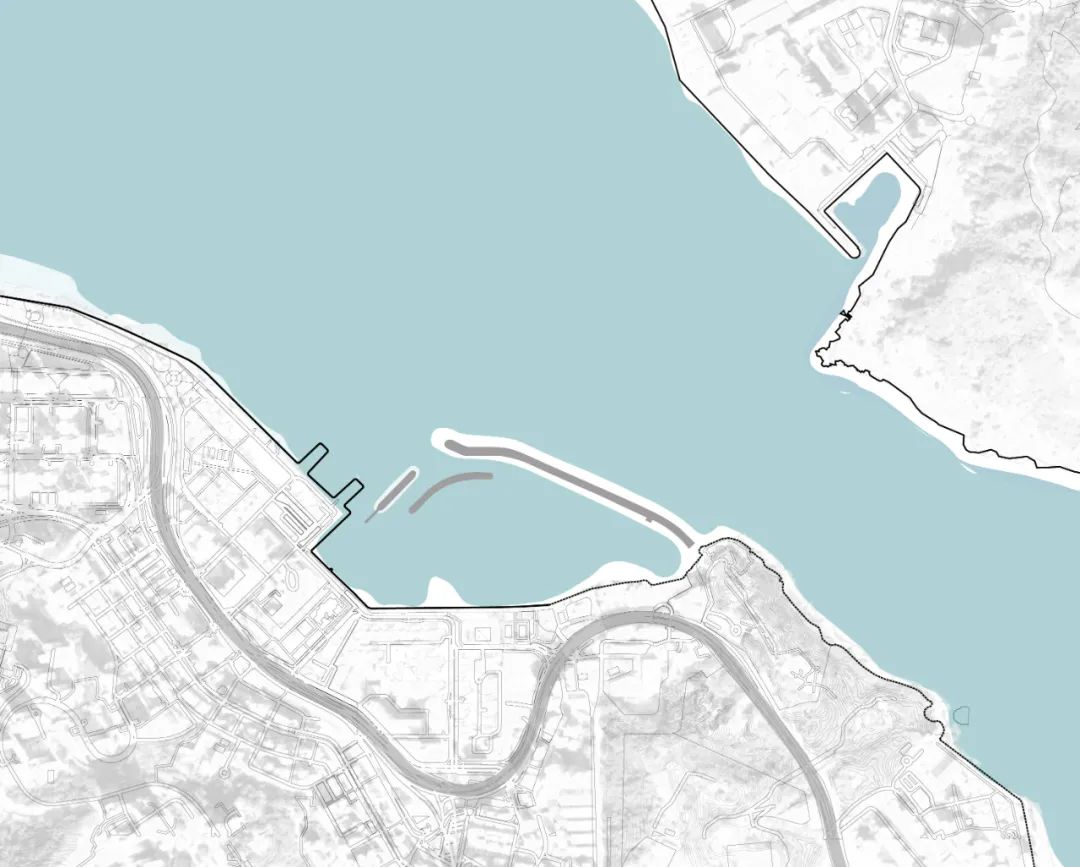

将我们的底图填充上海面，但是海面的信息还是太单一，相比于大面积的海域，本次的海湾面积不大，等深线也对航线和海水污染有关。

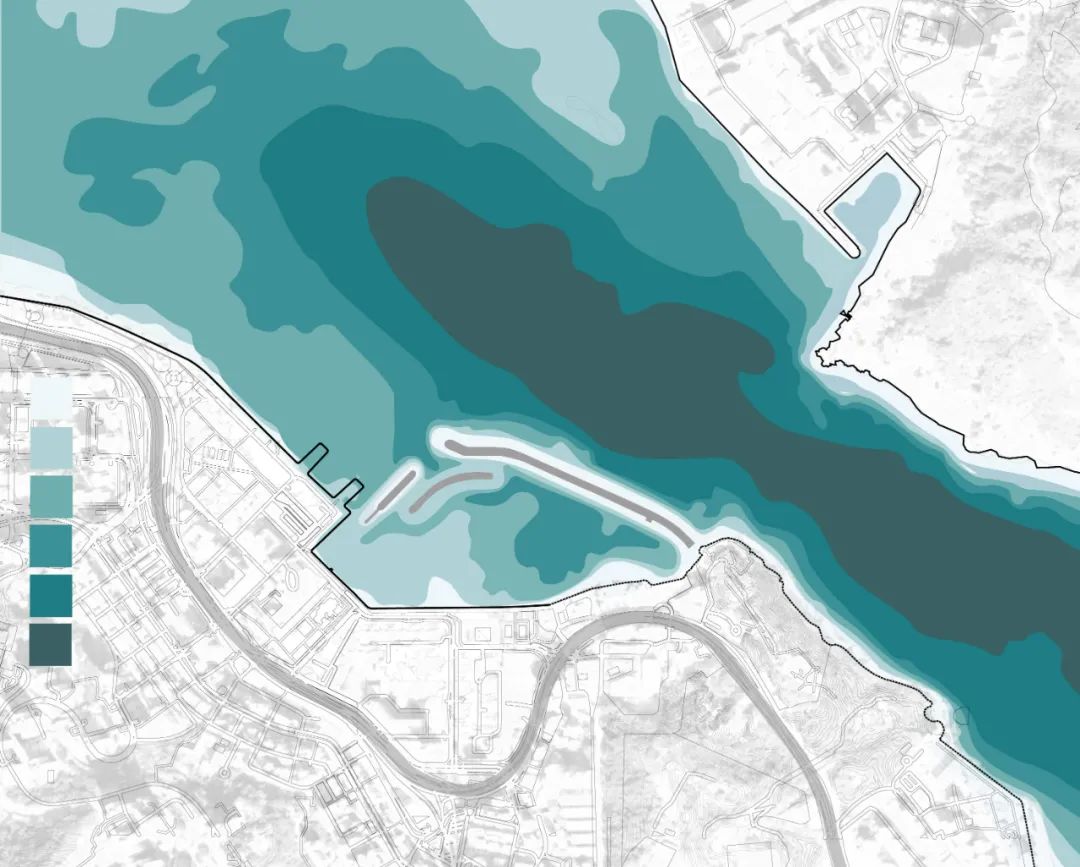

这里我们用由浅至深的主题色：蓝色，按照等深线绘制出海面。这样图面就一下子丰富起来了，等深线的边界大家编绘的时候一定要保证描得仔细一点，保留出等深线自然的曲线边界。





PART 4

AI增加细节信息

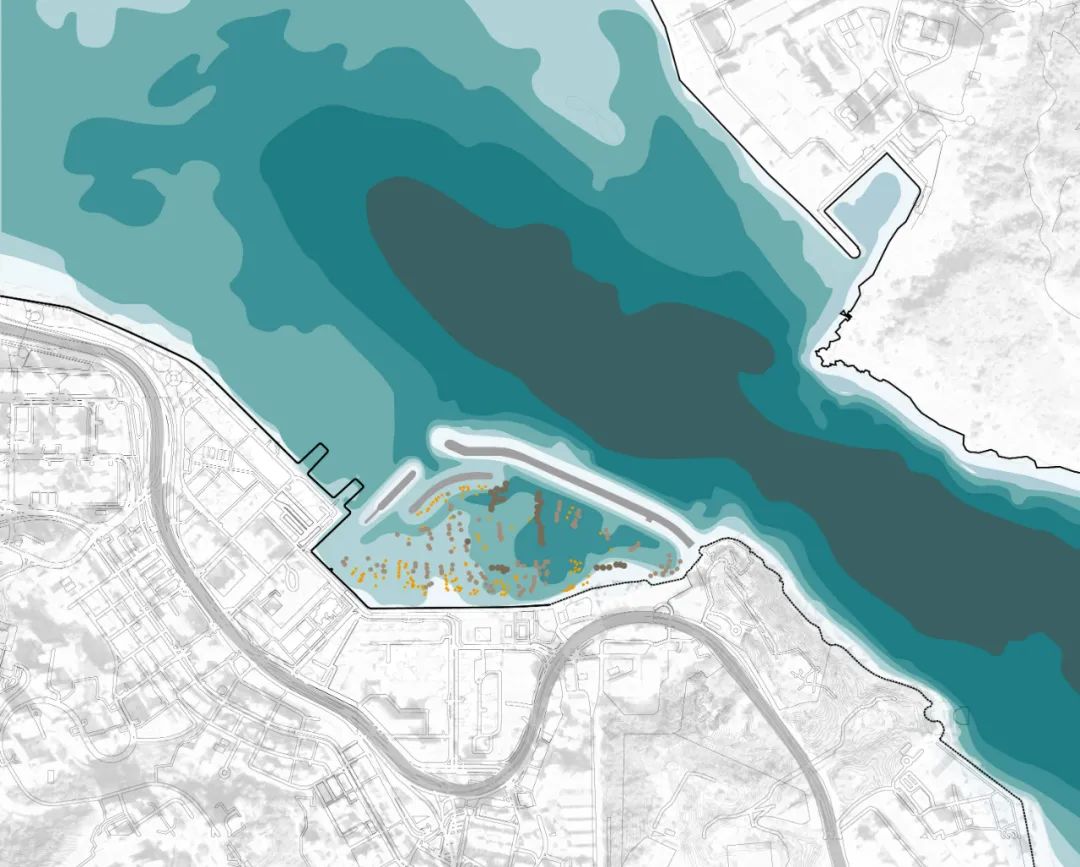

前面说到除了海洋的信息，还有很重要的渔业信息，我们再将避风塘上面停靠的渔船位置用圆点标注出来。


同时再加上海湾的航线/通航区，这里非常关键！有水的项目推荐大家一定要把船和航线加在水面上，这样细节可以大大加强图面的精致程度哦！



这样，我们已经完成了这张Mapping的全部基本信息！但是光有一些信息的简单堆积是不够的，我们需要通过一些文字和符号，吸引阅读者的视线，引导读图顺序。



PART 5

Highlight重点&丰富图标

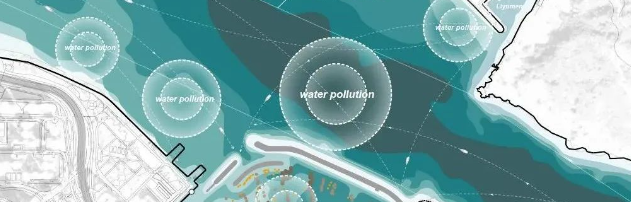

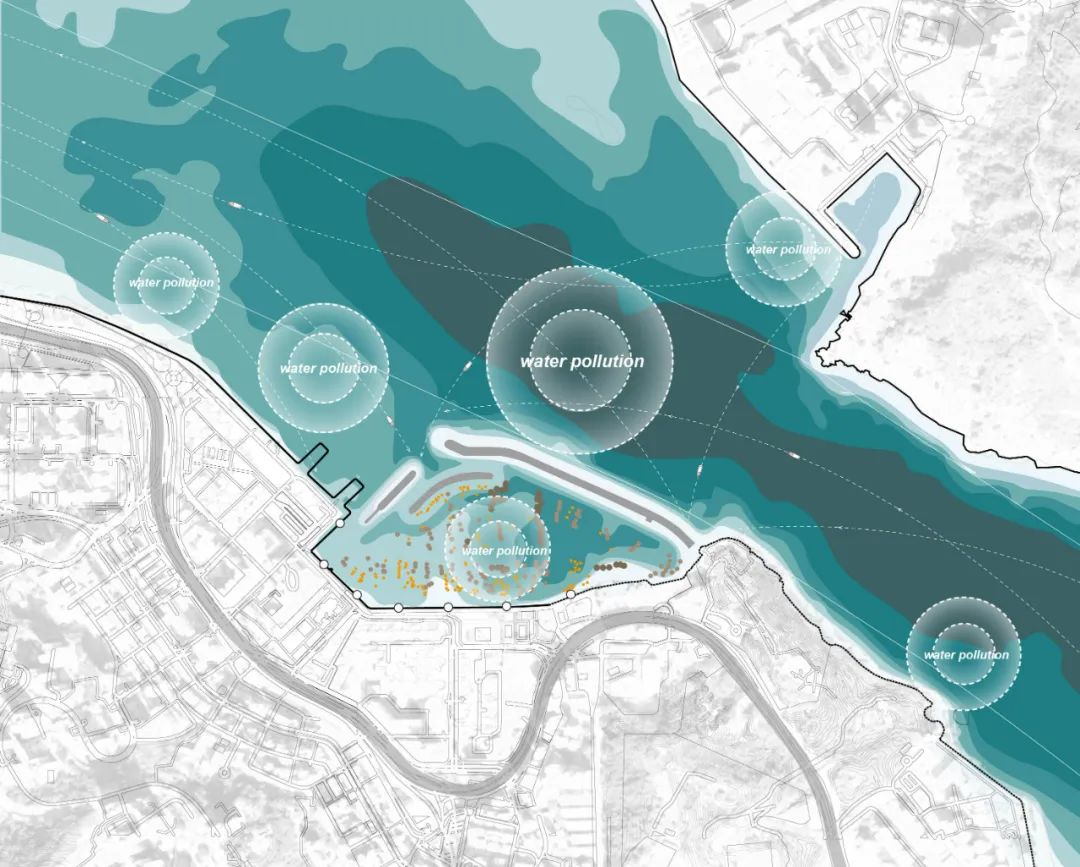

最后，我们需要强调该水域的水质污染问题，所以还要标注重点的污染区域，这里我们选择用大小不一的同心圆，标注水域的污染，让人可以一眼就看到项目的关键问题。

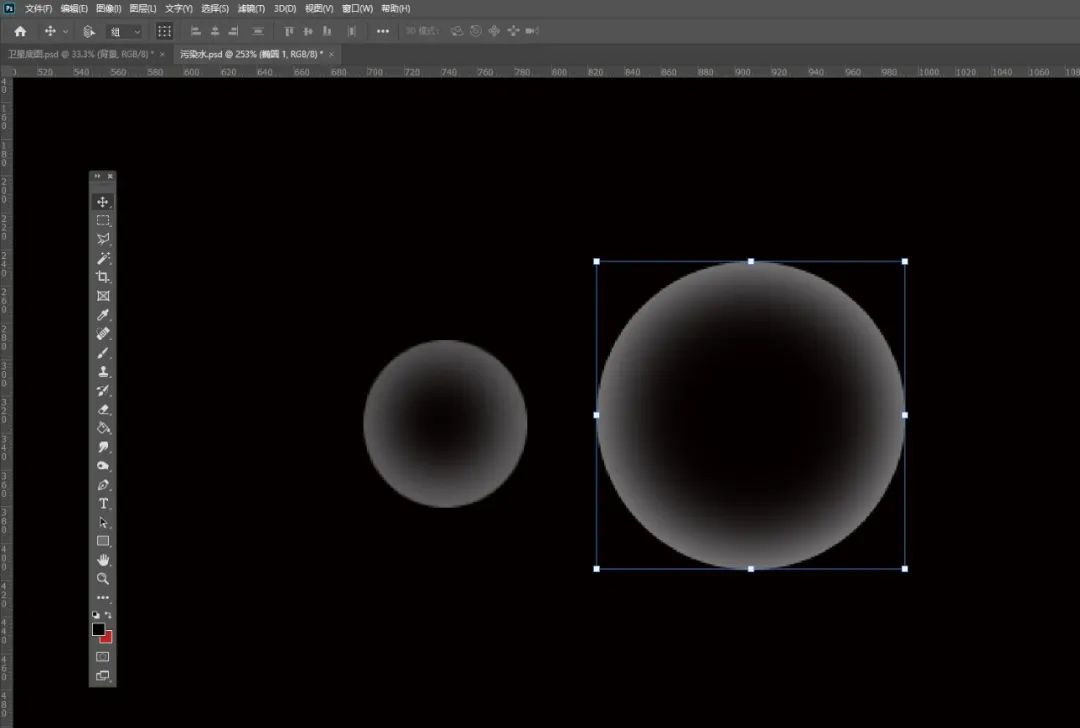

将这些污染区域的同心圆标志加入mapping，图面的问题导向立刻明晰了起来，同心圆我们也可以先在PS中绘制一个圆，调整透明度后，用羽化工具去除掉中心的部分，就可以得到一个虚化的圆形图标。


最后一步，也是很关键的一步，为了补充一些2D的mapping无法呈现的的数据和信息，所以我们可以利用一些图表来弥补，叠加在图面上没有什么其他信息的位置即可。

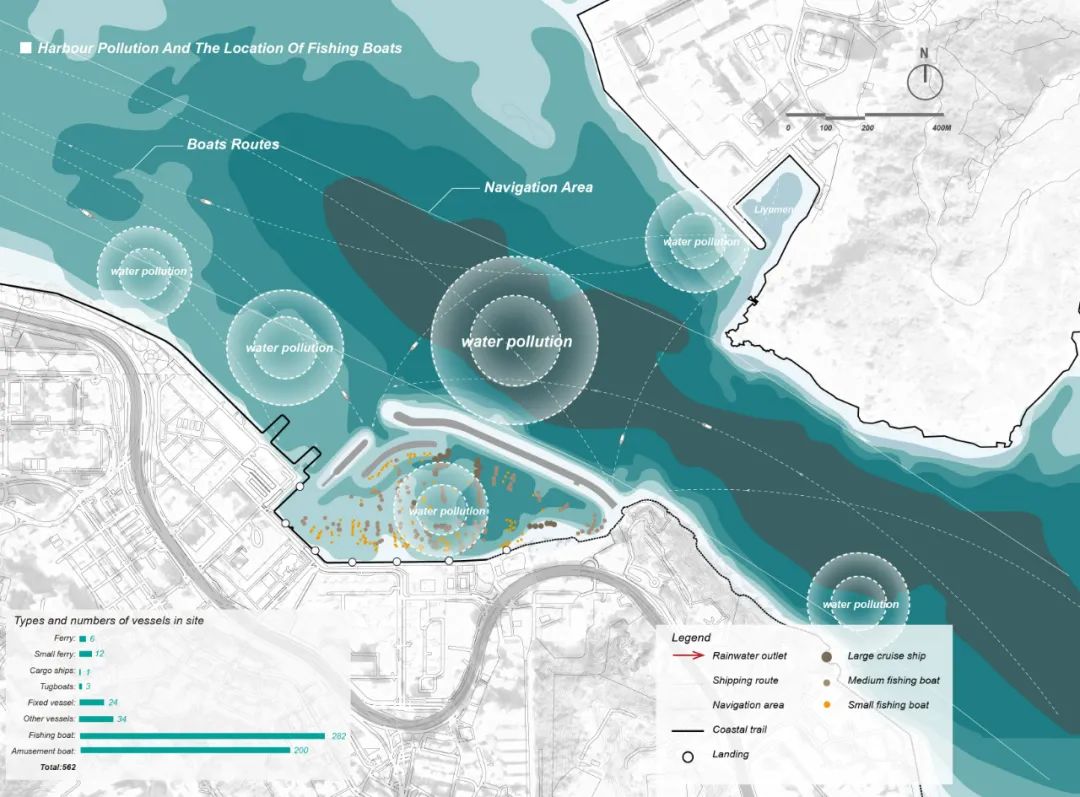

当然，完善好图例及相关文字说明也不可少哦！一张很清晰好看的mapping就完成啦！只用到了简单的PS和AI技巧，就得到了一张能够吸引眼球并且带动项目氛围的图纸。


今天画图教室带来的内容和技巧大家学会了吗？

欢迎大家留言交流想要学习的图纸，

也请持续关注后续的其他专题哦！
