新一周的画图教室来啦！今天我们邀请的我们的亲学员、老朋友Y同学来分享她垃圾堆基地改造项目作品集中的一张效果图,超详细制图步骤，还有制图素材分享给大家，身边有电脑的同学不妨正好动手操作试试呢~

｜本期图纸分享学员 ｜
Y同学
华南理工大学 风景园林

20fall录取结果
哈佛大学GSD MLA1哥伦比亚大学Columbia MUD荷兰代尔夫特大学TUD MLA密歇根大学Umich MLA弗吉尼亚大学UVA MLA南加利福尼亚大学USC MLA

图纸项目背景：本次分享的项目是位于湛江的一块垃圾堆积地改造项目。由于湛江是重要的候鸟迁徙通道，同时场地周围有国家级红树林保护区，再加上场地本身的农田属性，这个项目同时涉及了候鸟-红树林-农田-海滨公园-污水处理等几个方面。

今天分享的效果图的重点是农田重构、水系引导与候鸟保护。生态类项目是大家一定会接触的一类项目。即使没有专门做这方面的内容，生态主题也可以穿插进不同类型的项目中，体现你的宏观思路与对环境的重视。仅仅一张“生机盎然”的美丽效果图很容易沦为万金油，放哪都合适，但哪都不出彩。抓住你项目的核心特征，选取精华角度，并适当突出你的主题，才能在“生机盎然”的基础上，真正传达出你的设计理念。

效果图 它是一个大项目中较为独立的一部分，所以我想把它单独拿出来说。

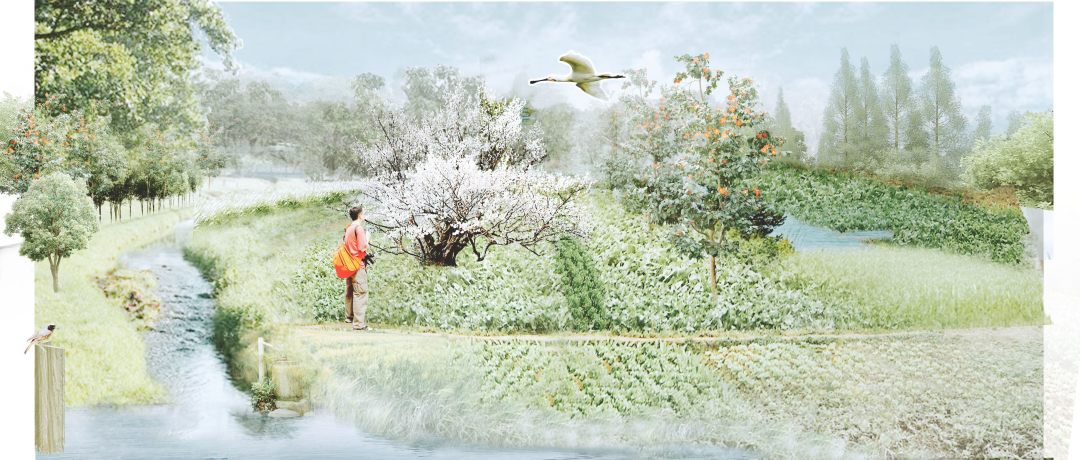

在开始介绍前，想先和大家分享一下在此之前画的一张纯“生机盎然”但是思路混乱的半成品反例❌，希望大家引以为戒：
 · 此图有什么问题吗？·

角度看不出设计点；画得仿佛一片荒地，没有逻辑；人在干嘛？鸟在干嘛？看不出水是自然水系还是人工水渠；水的形状是个啥？等等槽点
看到上面这张图大家肯定能认识到思路清晰的重要性，所以我将会从构图与基础、PS拼贴部分和后期加工，三个方面进行效果图的分享。



 丨构图与基础丨


1. 建模
线稿的来源是模型。因为我想表现的就是整整齐齐的垛基果林的意向，因此建模非常简单，只把田基和水建好就行了。

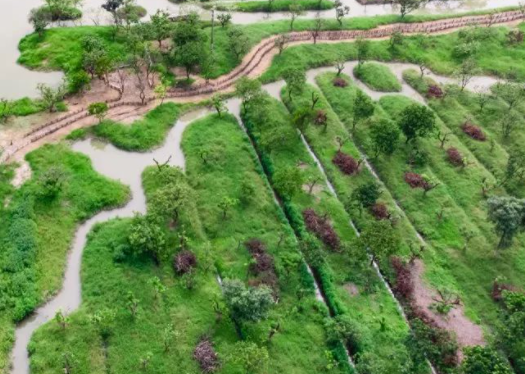

网图，广东垛基果林大概就这样，一条条法棍一样的条状田基，上面种着果林等经济作物；周围有水带

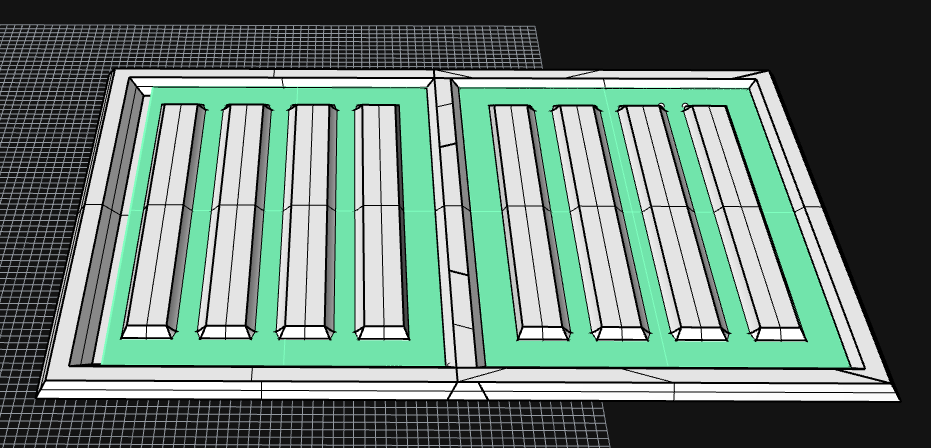

大概就建了这么一个巧克力块


材质上，因为我的主体材质只有水面和土壤两部分，所以我仅区分了两种材质。剩下的所有细节，如土壤湿度、地面作物等等细节，都决定在PS内加工。

2. 找角度
找角度非常非常重要，请务必在开始导出线稿前，先截一张裸模的图，手绘你的后期内容上去，然后跟队友和老师再三确认，并保证透视的准确，以免出现中后期重开的悲剧（如同上文反例）。

找了具有强空间感的一点透视的角度，最大限度地表达我的设计理念


在这里顺便说一下，景观项目相较于建筑项目，在画图上更难画出空间感，因此找好巧妙的透视是一个小诀窍。

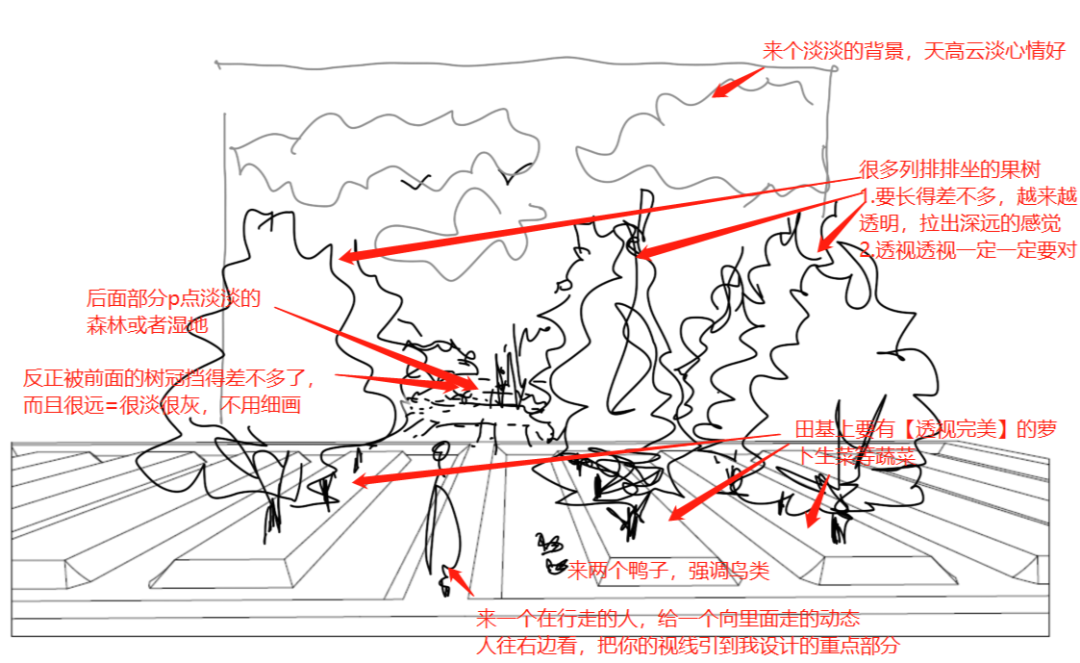

3.在草图上明确画面的内容

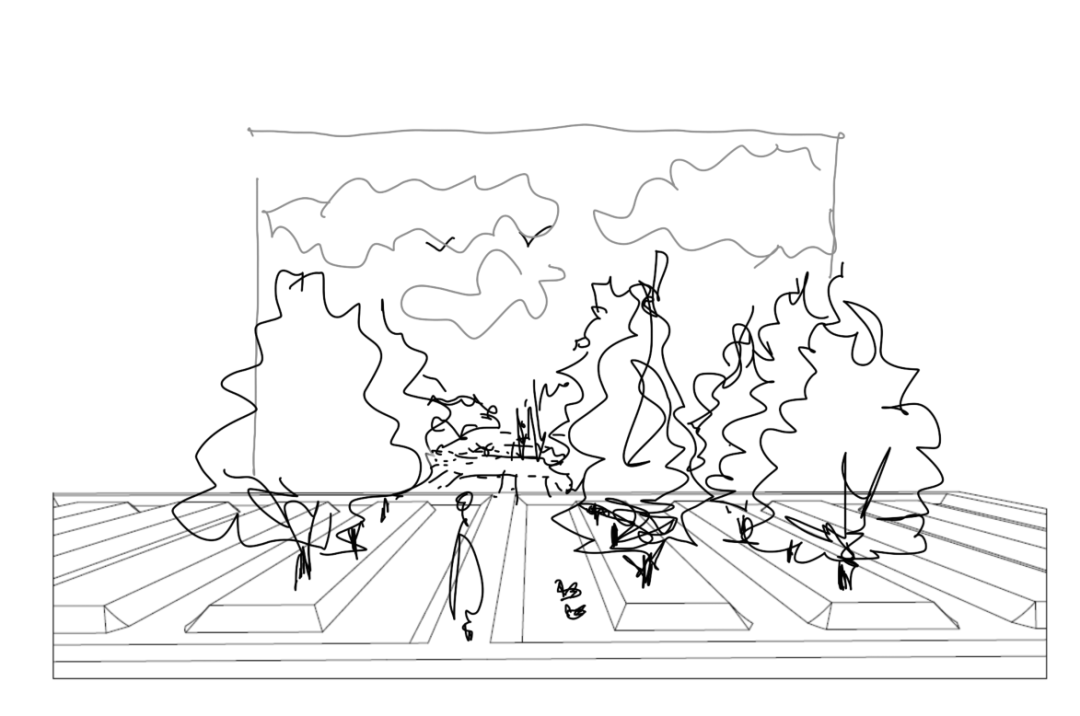

很快速地把我想要的内容手绘上去


画的时候要想好构图、每部分着墨多少、强调谁虚化谁、大概想要个什么形状的树、想要个什么穿着什么季节衣服的人等等

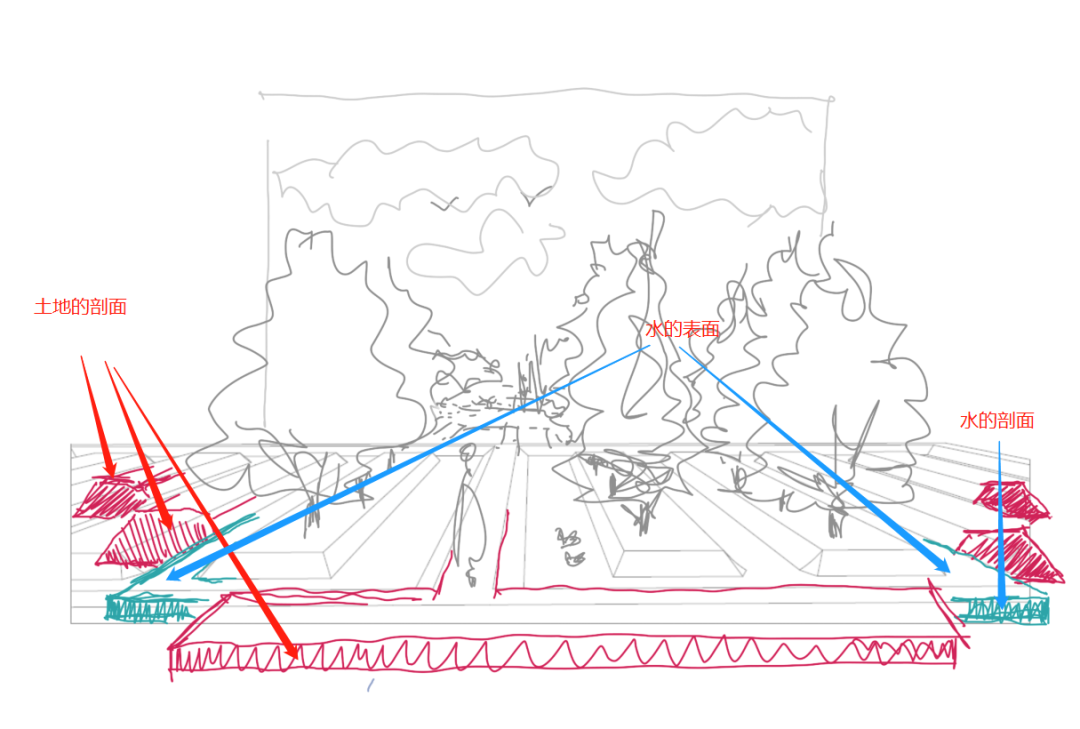

到此，构图还没结束。如果就这样方方正正p出来，会很死板难看。而且三四个田基一模一样，会让信息过少。因此我决定把土地和水分段剖开，让老师一目了然这整块地的结构，并让画面灵动一些。

远处的退后，前面的放大


在草稿上想好了这些画面细节后，整个效果图其实已经在我心里画好了，接下来需要做的就是让PS自己画出来啦（好的我们去睡觉吧）。

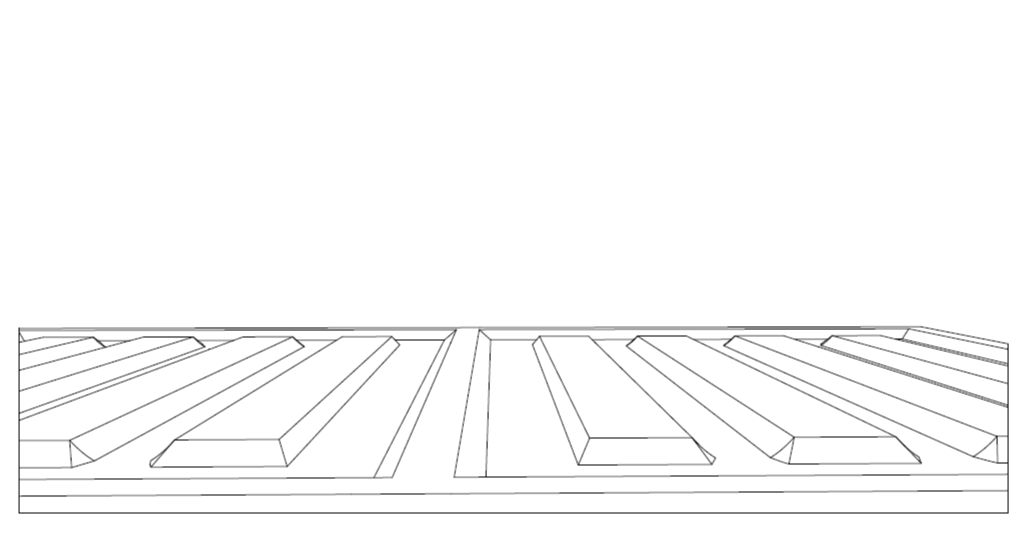

4.生成线稿和底色
很可惜，PS2050还没有研发出来，我们只好自己来动手了。

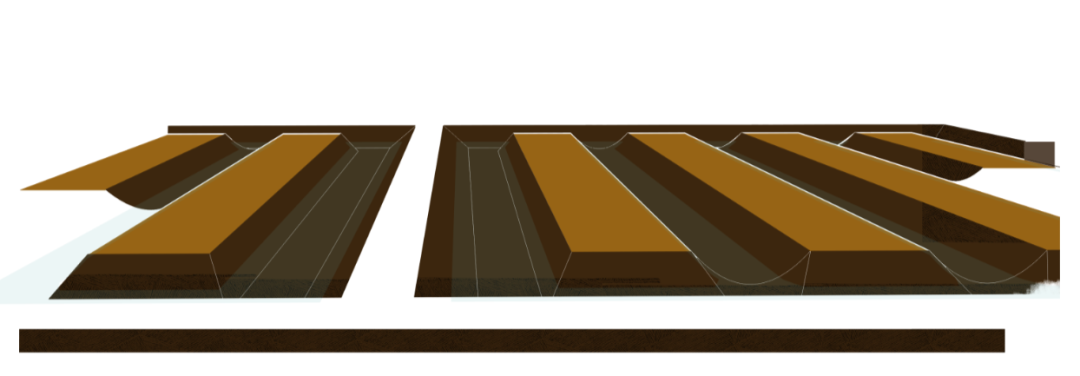

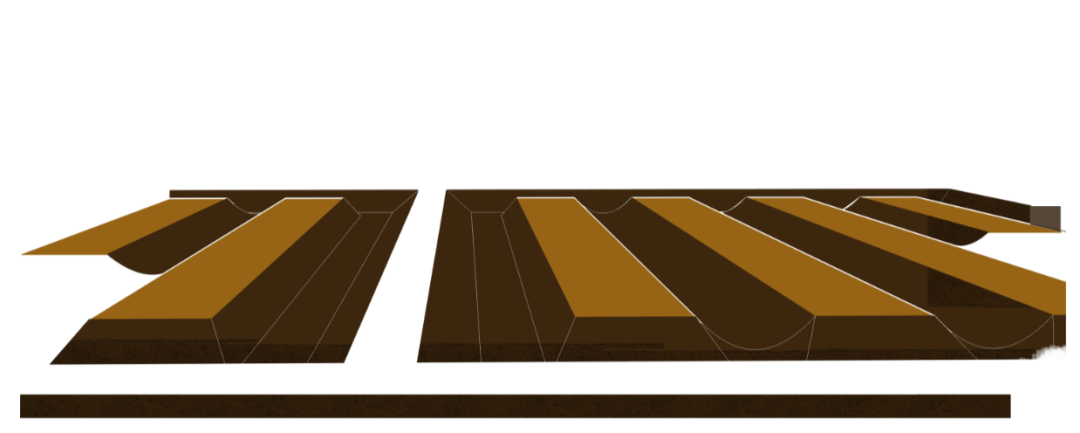

利用油漆桶工具区分亮面和暗面


因为这是一张偏写实的效果图，线稿是不需要展示在成品里的，因此我只将它用于区分区域，在PS内油漆桶上色区分出亮面和暗面即可。

用高透明度的蓝色表示了一下水的范围和水位高度





 丨 拼贴部分丨



1. 找图

首先要知道我们需要哪些图。在这张效果图内，主体部分需要：土壤、田埂（整整齐齐的行列状田地）、果树、人物和鸟类、水面。

2.土壤

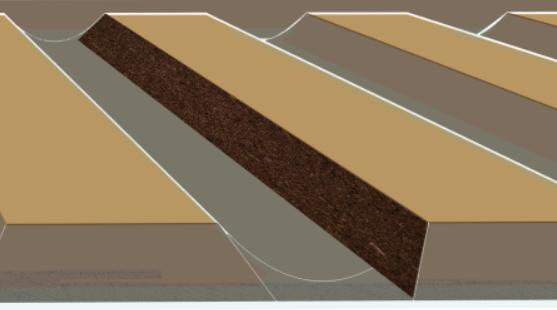

因为我们是块状土地，只需要找到一张土壤的俯视图（google搜索soil texture就有很多），然后拖进PS进行透视的调整就可以了。

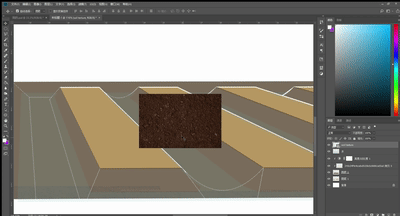

如何拉透视：选中图片所在图层-CtrlT进入编辑-按住Ctrl键后再用左键拖动四个顶点的小块块（此时鼠标图标变白）

请注意：在选择土壤材质时，人走的地方需要细密一点，坡上需要松散一些。尽量别选变形太大看着奇怪的。同时，为了避免重复，可以适当选一些从照片上扣下来的，本身透视就和我们比较符合的部分。如：

这张图很完美，一方面有一些土壤的部分，一方面又满足了地面层蔬菜的内容

整理完毕后就是：

这里我已经加入了一些阴影。关于如何添加阴影和提亮，请看第三部分

拉好土壤之后，我们用同样的手法继续做水的部分。


3.水面

先把水的整个区域填个色

主要是为了区分，并给个大底色。不用太亮的蓝色。

水面材质.

水面材质我找了稍微抽象朦胧一点的，因为如果水面材质太逼真，比如泳池水面，效果图很容易变得像Lumion直出，有些土味。

先把水的整个区域填个色大概按照水面走向，复制粘贴几张再进行变形。不要只用一张，拉得很大，把所有细节全都没有了。这个水怎么加阴影也请见第三部分。

放回土壤界面，让水的材质图层位于水的填色图层之上，选中水的材质图层，按Ctrl+Alt+G，创建剪贴蒙版，让水的材质图层完美贴合水的填色图层。别忘了把水的厚度画出来哦（这里我其实画得有点浅了。这是因为建模建浅了，PS内改动的话会影响透视，就将错就错了）。

创建剪贴蒙版前

创建剪贴蒙版后前

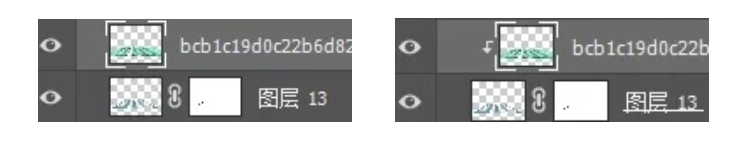

在图层栏上看应该是这样：

创建剪贴蒙版前

创建剪贴蒙版后

（水的填色图层自己还有一个蒙版，是我调整形状用的，不用管）

4.地面植物

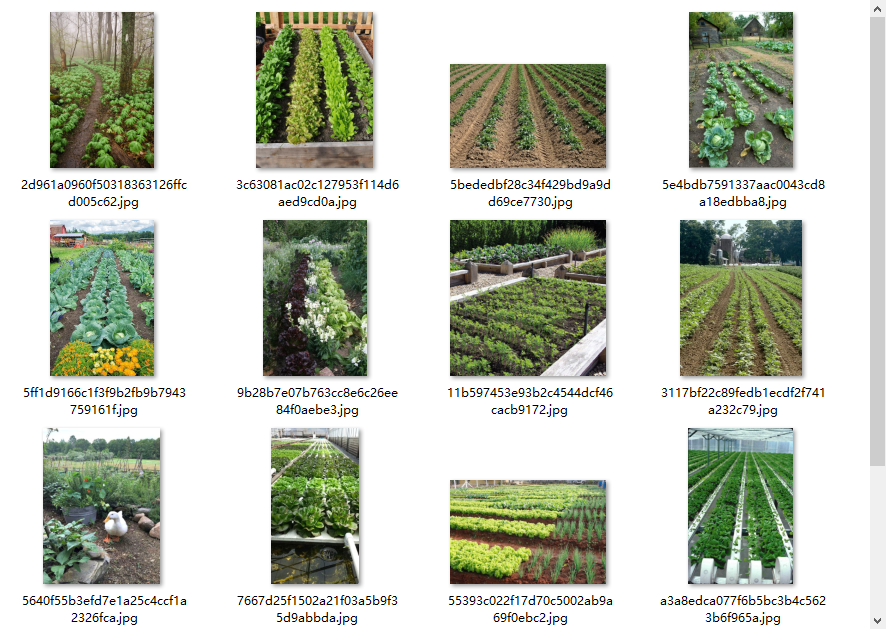

先在Pinterest上找很多整齐的田埂图：


先把好看的都存一下

然后细细挑选透视差不多的，再进入PS后，Ctrl+T微调一下，就可以使用了。

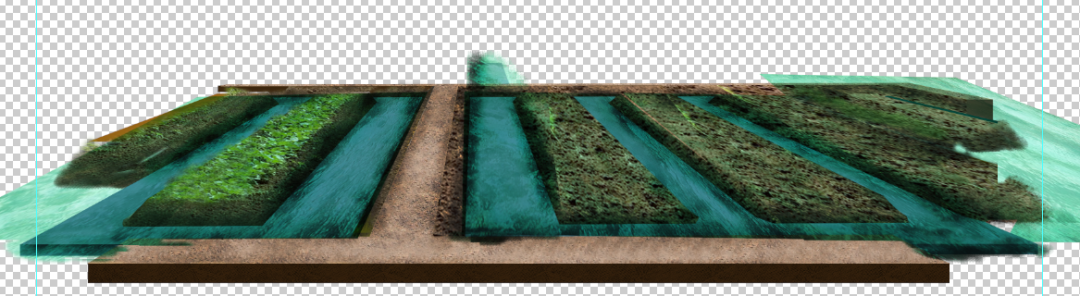

选好植被图并调好透视后

实在没有的话，就自己手动一棵草一棵草种吧。比如上图中右边第二列，就是我一棵草一棵草种的。选用多种方式种菜（拼贴+手种），能增加画面的丰富程度。

5.果树和人
选一棵顺眼的果树（一定要有果子啊！），沿着透视复制粘贴：

选了这棵树抠图很痛苦！

然后细细挑选透视差不多的，再进入PS后，Ctrl+T微调一下，就可以使用了。

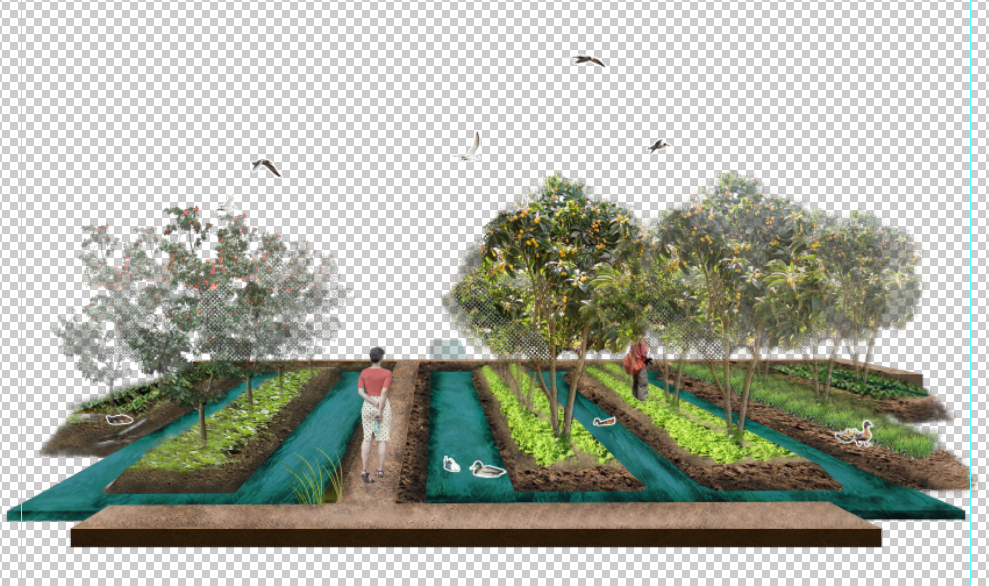

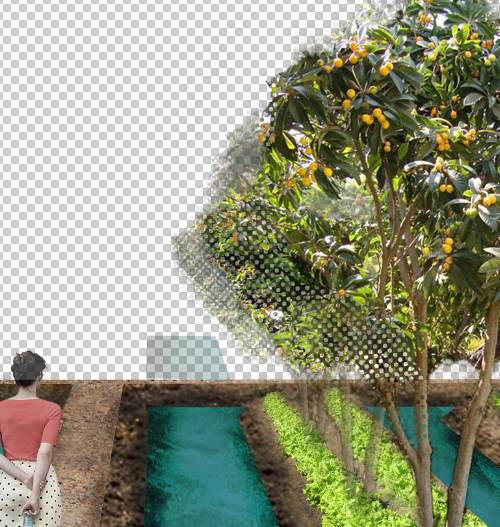

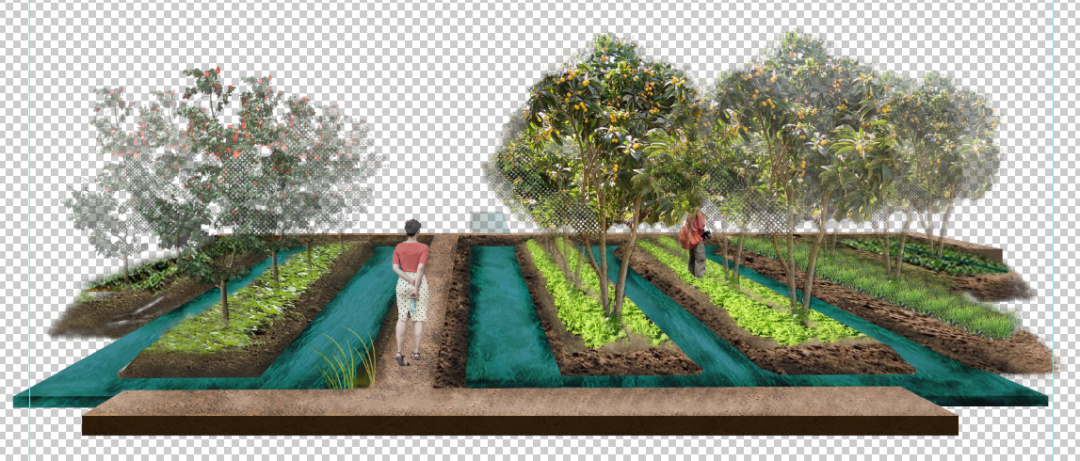

加了果树和人

因为发现如果全是实打实的树，就算加了透明度也很压抑，因此我选择给他们做成网点效果，就变得很透气啦。

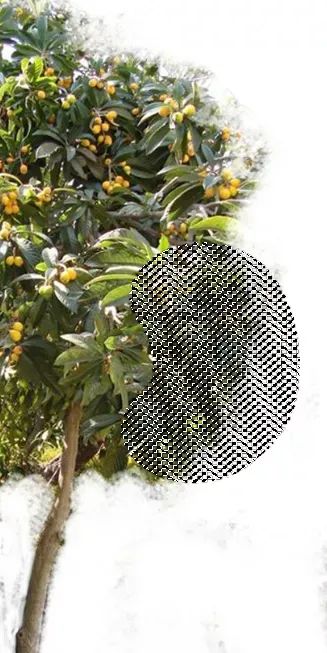

网点效果长这样

做法也很简单。首先你需要一个网点笔刷（放素材包了哦），然后选一个疏密适中的笔头。

这个有点密了，仅做演示用

然后，新建一个图层，在树上你想要打网点的地方涂抹几下。

不要全涂了，边缘能看见的地方

稍微有点网点就行。否则会很乱


创建蒙版的图标在这里

在图层栏里，Ctrl+右键这个笔刷的图层，选中笔刷区域后，Ctrl+Shift+i反选区域。然后选中树的图层后，在右下角创建蒙版。这个目的是把这些黑点覆盖的区域从树上删除。


｜创建好蒙版之后，把网点图层关闭即可。后续调整可在蒙版图层调整。

｜经过很多轮尝试，我最后选择了边缘比较模糊的树来进行复制粘贴。



6.鸟
因为鸟类是我设计的特色，而在果园内活动的大多是留鸟，因此，在确定好鸟的种类后（请不要出现不该出现在这里的鸟反而出现了的尴尬情况，老师要是一眼看出来了会很折损印象分的），把扣好图的鸟丢进去，然后加个白边强调。

加白边的方法：描边或填充均可

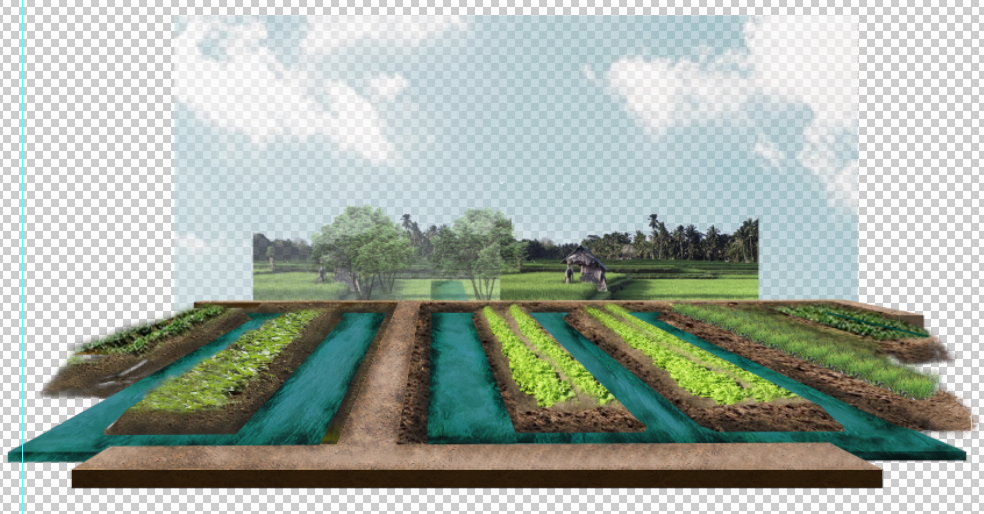

7.背景
找了一些森林、田野和天空的图，加进去即刻。注意要稍微调灰一点，边缘不要太整齐，可以适当加一些单棵树去打破一下过于完整的画面。

背景就是很简单地加了一下


8.前景树
在做完这些后，整个画面有些沉闷，所以我决定加一棵白色的前景网点树来提亮。同时，还有一个暗示路的另一边也会有内容的作用。

这棵树制作的方法和前文一样，只是把整个树给填充成白色了




丨后期加工丨

1. 阴影
因为景观模型有时不像建筑模型那样有强烈的阴影，我们需要手动添加。而用到的工具就是：

加深减淡工具，我的超人

这样，即使是平平无奇的土壤材质图，我们也能手动画出阴影啦！

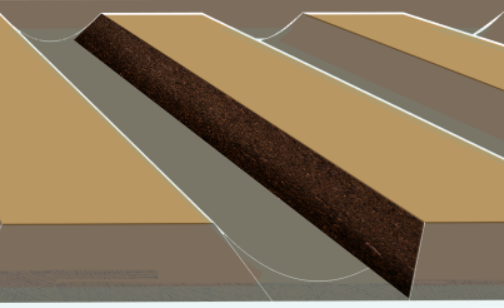

加深前

加深后

有了这个好东西，我们就能画出在靠近水的部分因为潮湿而颜色较深的田埂啦。请注意，在选择加深工具的笔头时，要选边缘模糊的，如：

否则边缘会很生硬


2. 调色
画面整体已经完成，但是看上去蓝色太蓝，绿色太绿，每个颜色似乎都有自己的想法。即使我们再绘制的过程中也在一直同步调色，但还是会因为专注细节而无法控制整体。这个时候，我们可以先导出一张完整的jpg，再重新放回PS整体调色即可。（也可以发手机先用滤镜软件调着玩，看顺眼了再进PS精调）

调色前

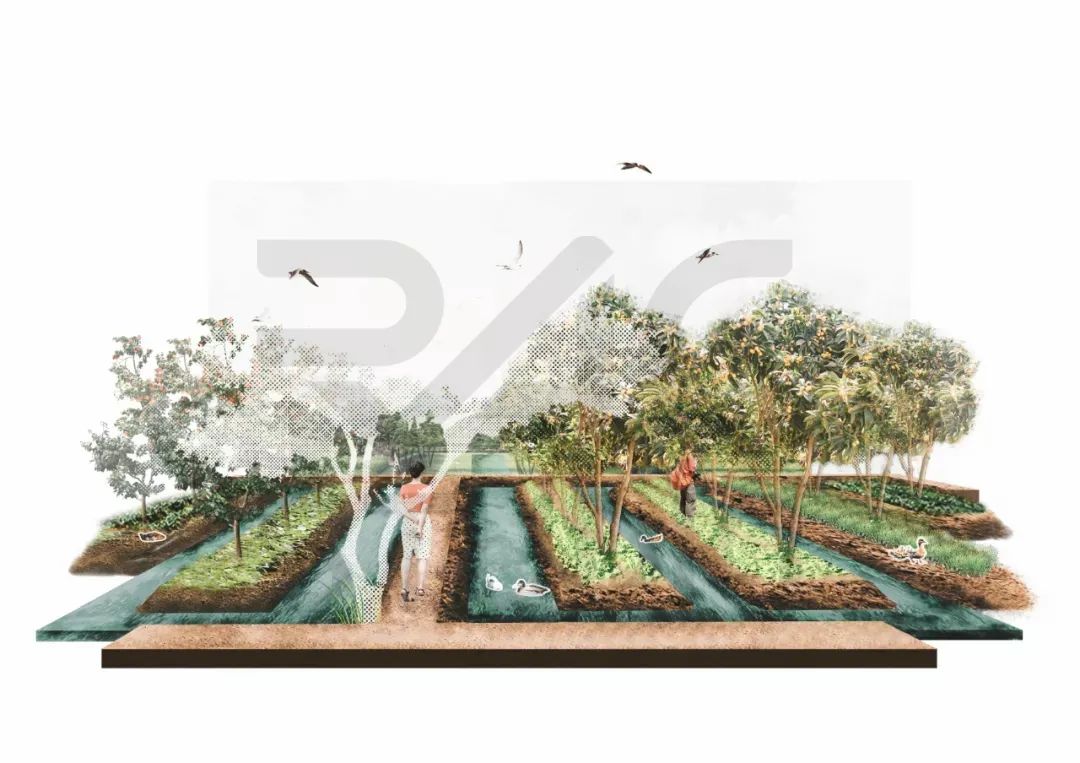

调色后

因为我这个项目的其他图纸都偏暖，所以我也把效果图调成了暖色。调色对图纸的提升非常大，请大家千万不要忘记这一步。

3. 加字
最后，加一些锦上添花的说明性文字。引出线和字一定要轻巧，要细。不能破坏画面的整体感。

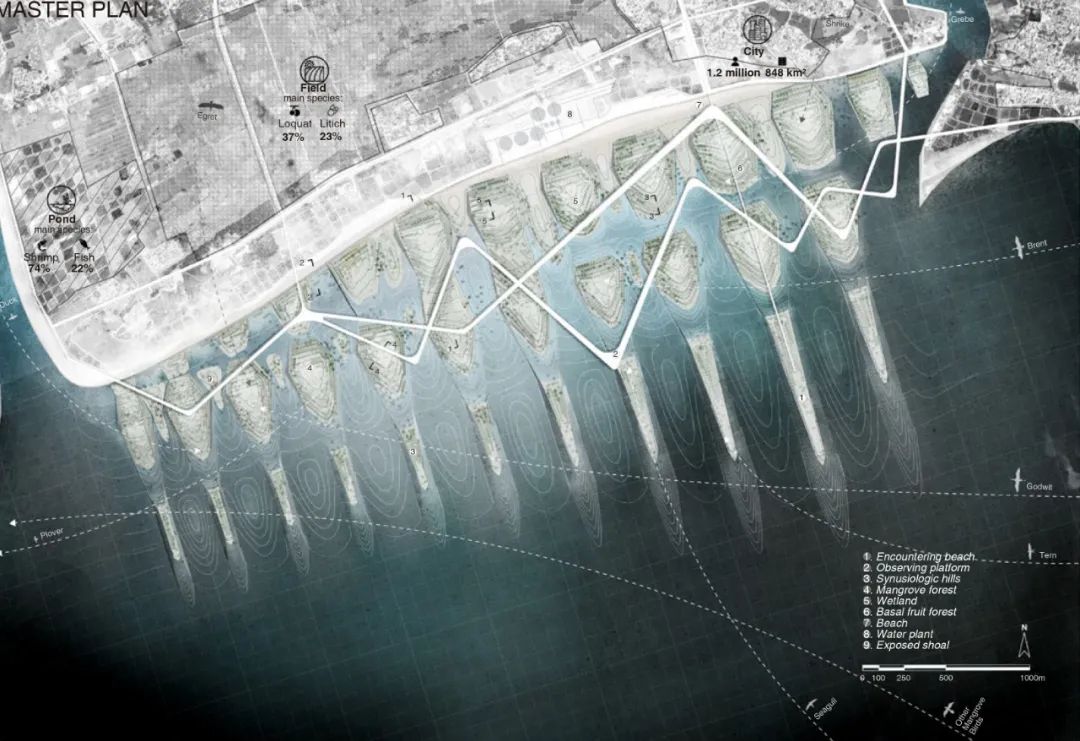

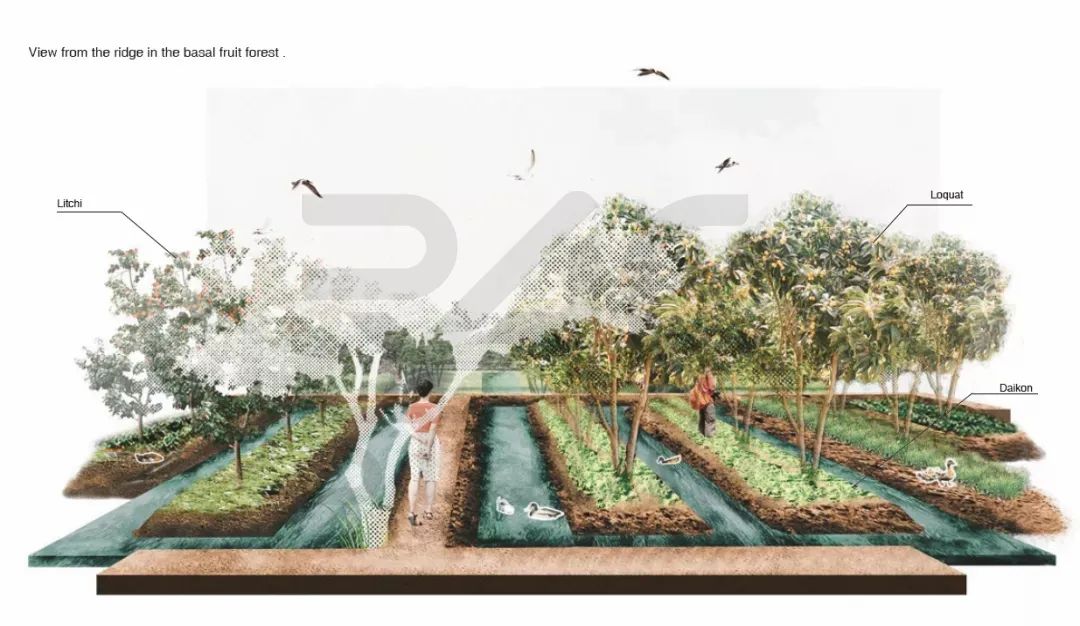

最后作品集呈现效果
