千篇一律的素材美的一致，富有特色的巧思脱颖而出。在申请作品集中，与众不同的效果图不但可以清晰地体现设计意图、营造设计氛围，还能表现申请者的独特构思与作图能力。因此，相较于规矩传统的效果图，不妨在申请作品集中运用破格的创意与技巧，画出契合项目的特色效果图。

接下来介绍的图纸来自一个于2019年完成的纪念性景观。这张效果图约占半页，作为叙述线索中的一个节点。


｜本期项目分享作者 ｜

牛牛

北京林业大学 风景园林

20fall录取结果

GSD-MLA1 AP

UPenn-MLA2

UVA-MLA-Path2.5

NUS-MLA

TUD-MLA


该项目的主题为纪念木里山火牺牲的消防员，提取场地与山火事件中的线索并形成设计元素：木头、水池、登山深入的线性路径，整体氛围忧伤黯淡。因此，为了表现沿木头入山而上的场景，我需要绘制一张效果图，绘制过程基本分为“构思-手绘-PS”三大步骤。




PART 1

图纸绘制步骤


1. 构思

我对这张效果图的定位要求为：

<1>. 清晰地表达设计元素。在这条路径上主要设计了木头铺就的登山路径，以及随着路径向上逐渐变小的水池，因此我的重点表达内容就是木头与水池。

<2>. 体现出登山深入的艰难与人行走其中的渺小。这一想法决定了我的构图方式：一点透视。

<3>. 体现忧伤、沉重的设计氛围。这让我选择用炭笔手绘并以单色为主，契合森林山火主题的同时，也对这种设计氛围有更强的表现力。

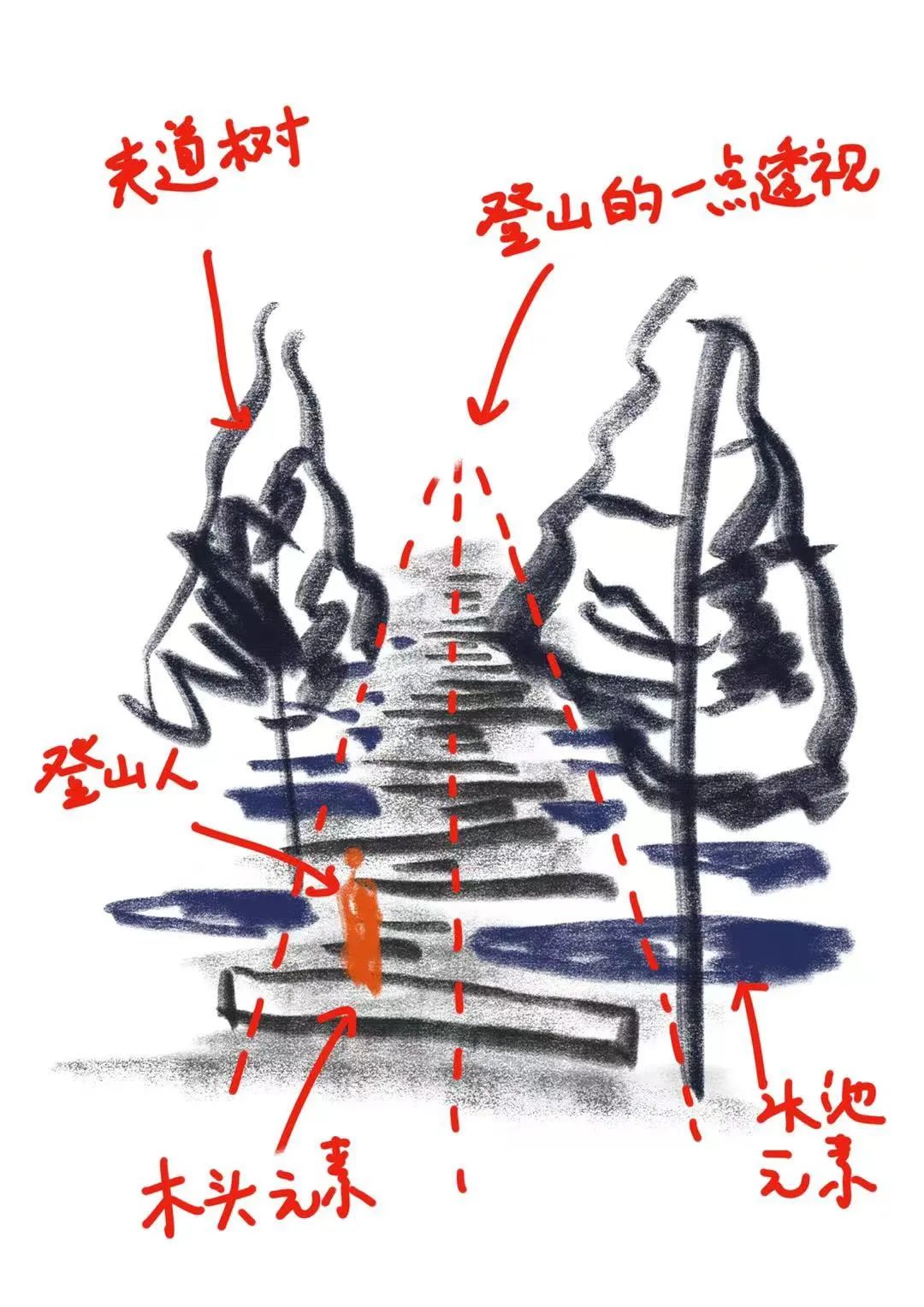

构思到这里，我的脑海中已经基本出现了一个效果图画面：


另外，在脑海中有一个效果图之后，还是应该尊重场地条件与设计，例如在模型的透视效果中获得一个相对准确的透视位置图，再进一步作图。




2. 手绘

确定了画面中的元素之后，进一步的作图思路是：先手绘出需要的元素，扫描入电脑，再在PS中进行拼贴。



首先用炭笔画出了木头和树：


考虑到水池想要表现出湿润的感觉，因此用了水彩：
（手绘阶段可以在网上找参考图，再参考着手绘）在这一项目的作图中，感谢rac工作室的扫描仪让我可以扫描出高质量的图纸。利用扫描仪的好处在于能够较为还原地体现出画面色彩与细节，纯白色的背景也适合在PS中进行抠图。如果没有扫描仪，也可以用手机拍照或使用手机的扫描软件。但这种做法可能出现有阴影或颜色有偏差的问题，需要在拍照时注意打光与拍照角度。再者，也可利用ipad的绘图软件进行手绘，这样能直接导出背景空白的png图纸，方便进入PS进一步加工。

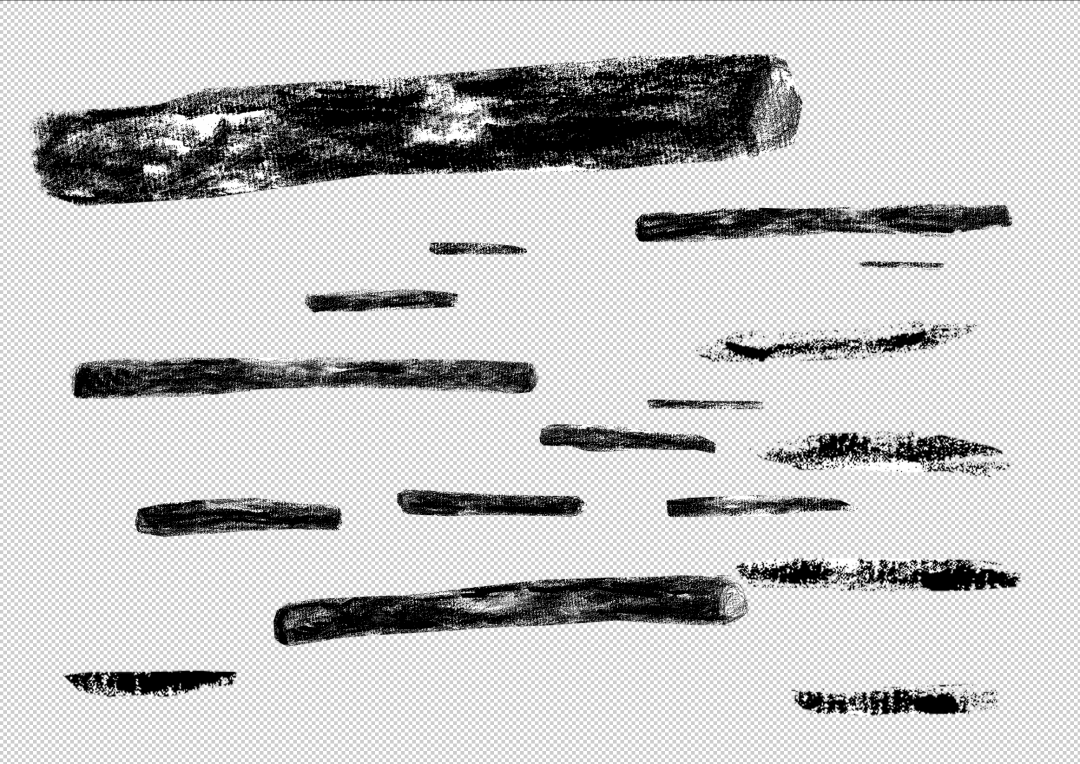

3. PS<1> 抠图。手绘素材进入后，用魔术棒、磁性套索等工具把背景的白色去掉，从而得到干净的素材。


<2> 元素拼贴。根据已经构思好的草图，把手绘好的元素放入画面，确保画面中的元素符合设计与透视的要求。

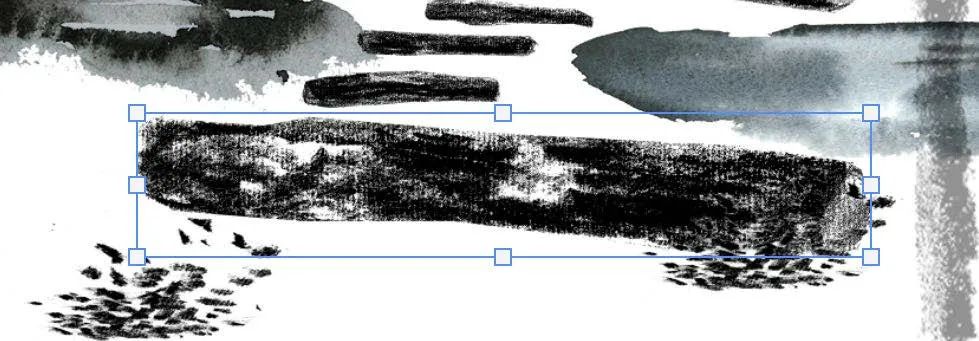

这里主要使用了PS的变形工具（选中素材CTRL+T），以让素材放大缩小适应画面要去，按住CTRL的同时拽动变形框的角落可以让素材发生透视变形。

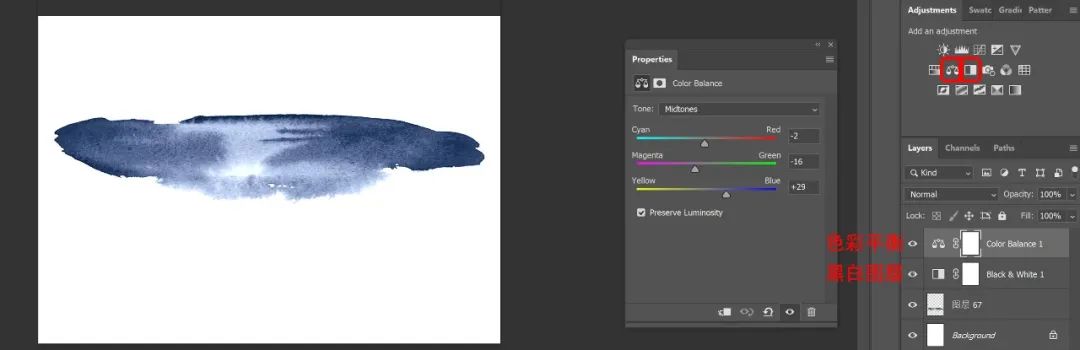

如果对一开始手绘的颜色不满意，也可以在PS中进一步调整：
1.用黑白图层把原图调味黑白。2.用色彩平衡调整图层调整元素的色彩。
▲ 图为操作示例

完成这一基础步骤后，画面中还较为寡淡，地面也没有登山的景深感，缺少黑白灰的对比。为了进一步丰富画面效果，并进一步强调设计元素——木头路径与水池，考虑压黑地面，形成森林中的碎石土地的感觉。

在这一步中，地面的土地肌理基本沿用了之前的方法：炭笔手绘出肌理-扫描-PS调整。在PS拼贴这类抽象的肌理时，依然需要考虑前大后小的透视，局部可复制粘贴减少工作量，部分图层调整透明度使其虚实相间。

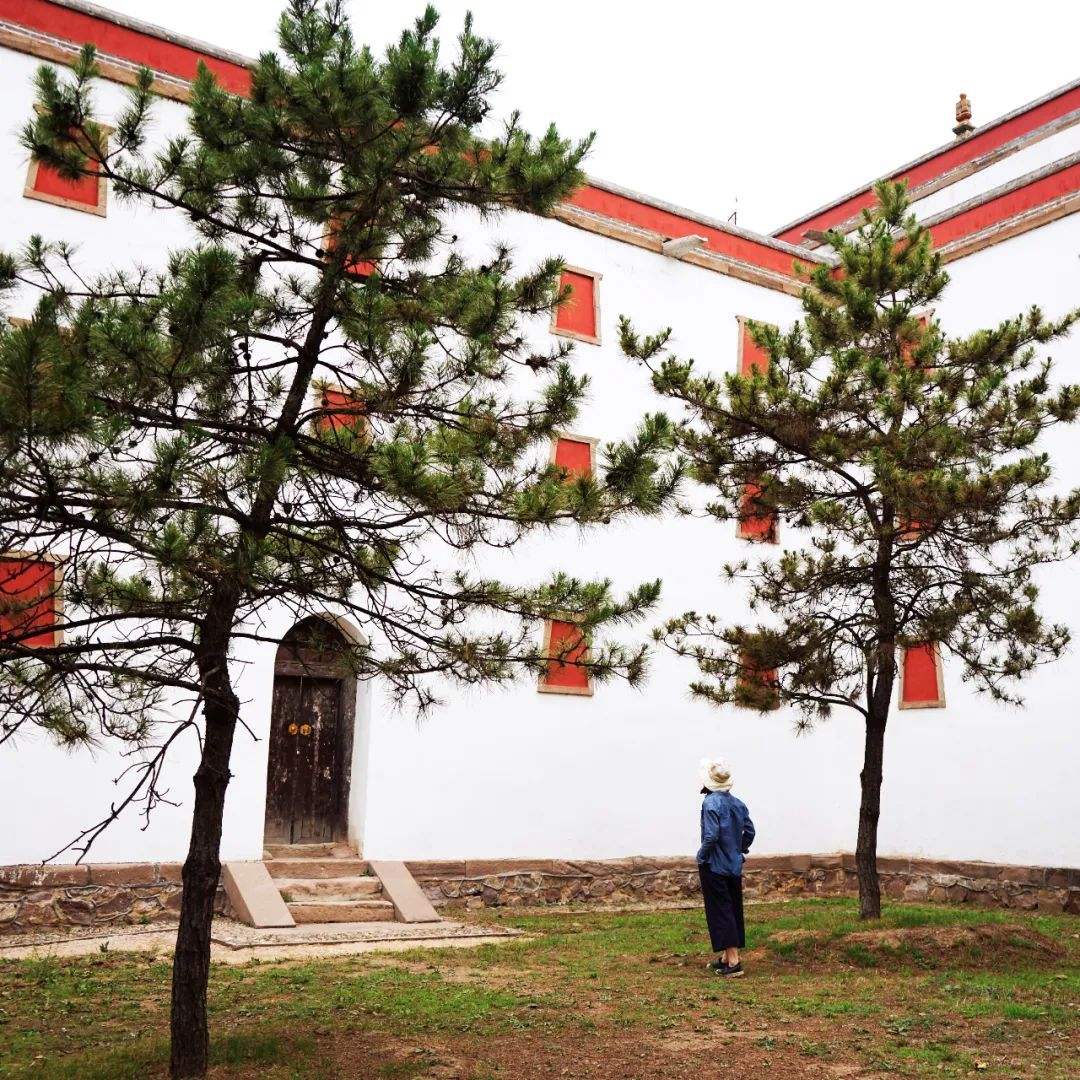

至于后方的背景树，则运用了网络素材再加工。首先找到类似气候带的植物环境，在图中用套索工具选出需要的树的部分。
▲
图片来自网络

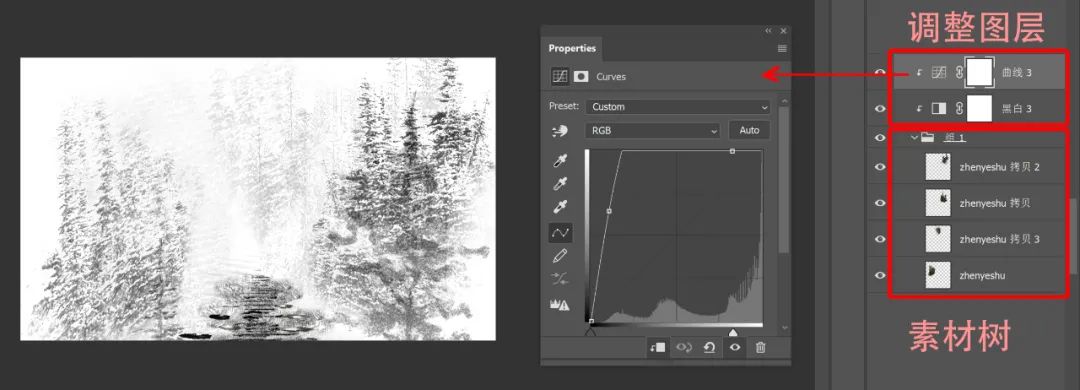

之后放入Photoshop进行加工。在这里我主要使用了黑白与曲线调整图层


由于每次作图时选择的素材与期待的效果不同，所以在作图中少不了多次的尝试。可以尝试PS自带的滤镜，或者在网络上找PS滤镜，也可以调整曲线、色彩等以获得满意的效果。此外，为了让背景的白色不会过于惨淡，故加了一层素描肌理作为打底。由于这一类肌理比较普通，从网络上搜索“素描肌理”找图，再在PS中铺开即可，并灵活运用透明度、图层效果等功能让肌理在画面中不会生硬。
▲图片来自网络

加人，最后调整

因为希望可以看出人在其中的比例，并且人也没有一个特定的角色，所以搜索了剪影作为基础素材，并使用上述的素描素材改变素材肌理。

在各个元素齐全之后，可以再使用曲线、色阶等工具对整体画面进行调整，完成效果图。




PART 2类似手法应用

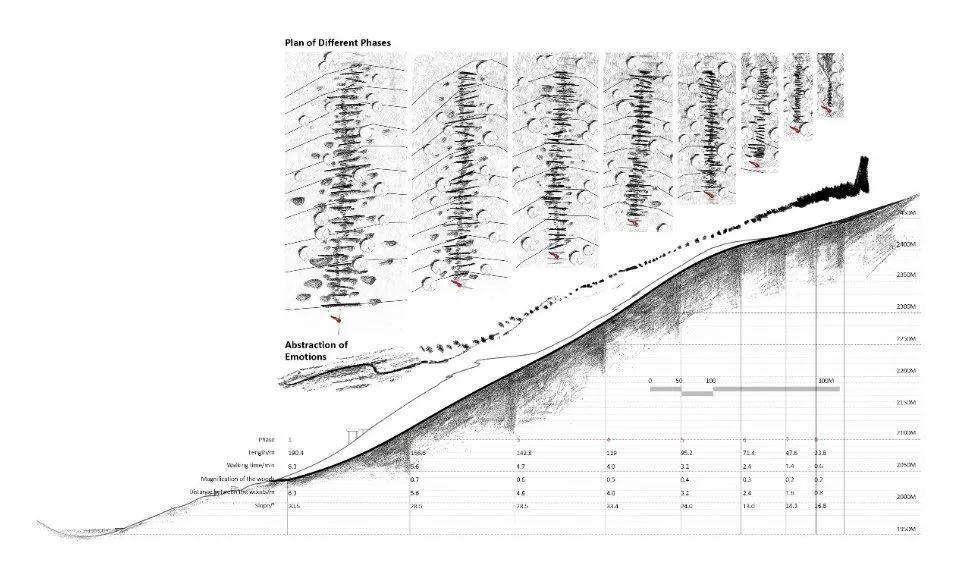

不仅仅是效果图，类似的“构思-手绘-PS”的绘图手法同样可以应用到很多图纸中。在这同一个项目中，因为希望使图纸氛围更为流畅与统一，而在分析图中也使用了同样的方法。例如下图就先使用ai等工具打好了基本的线稿，将图纸打印为A3大小，在上面叠一张草图纸描绘素描肌理，再扫描草图纸上的手绘，最后使用PS将手绘的肌理与线稿重叠。

▲项目分析图


▲手绘的扫描稿

在电脑作图愈发精进、渲染软件愈发成熟的时代，制作一张效果图不再是一件难事，但也因此出现了许多风格同质化的效果图。然而，既然效果图作为设计表达的一部分，那么就应该让效果图也体现出场地与设计中独一无二的特质，而不仅仅是素材的堆砌。申请作品中也可以尝试不同的技巧与艺术灵感，灵活搭配各种工具让图纸更加出彩。
