本期画图教室新鲜出炉，我们邀请小伙伴以哥本哈根最大的公共广场之一Karen Blixens Plads为案例，介绍Rhino建模技巧。10min快速出图不在话下,开始之前先跟我一起看看这个项目吧！




 丨项目概述丨


Karen Blixens Plads占地超过20000平方米，是哥本哈根最大的公共广场之一。由COBE事务所设计，并联合CN3以及EKJ的建筑工程师团队共同计算和创建。广场位于哥本哈根大学和南校区的丹麦皇家图书馆之间，通过创新、壮观且多功能的建筑设计，打造出开放宜人的城市空间，促进了绿色交通，气候变化适应性和生物多样性。

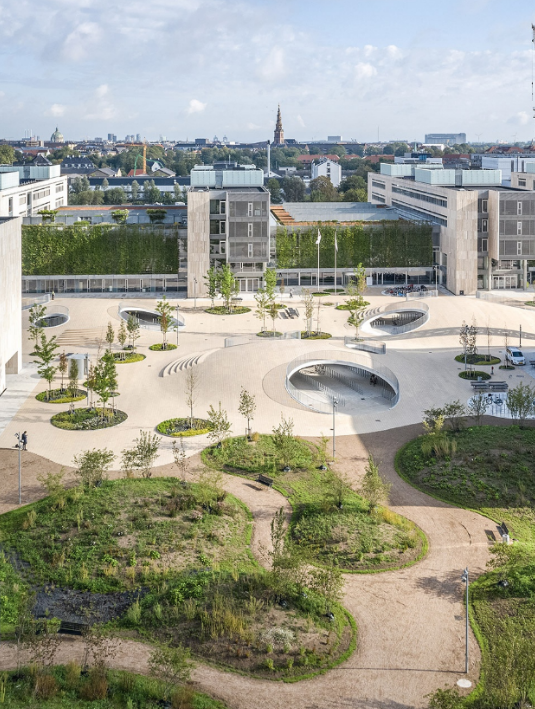

图｜Karen Blixens Plads广场鸟瞰
公共广场和大学广场仿佛一块完整的地毯，覆盖小山丘起伏的地形，并将大空间分成较小的区域，使得山上和穹顶内部都有活动空间。三座自行车山都是由浇铸的混凝土外壳和手工铺砌的瓷砖制成，颜色与周围大学建筑的外观呼应。除了作为学生、工作人员和当地人的活动聚会场所外，广场还为大学中的16000名学生和2000名工作人员提供了高容量的自行车停车位。创新和独特的设计可容纳2000辆自行车。

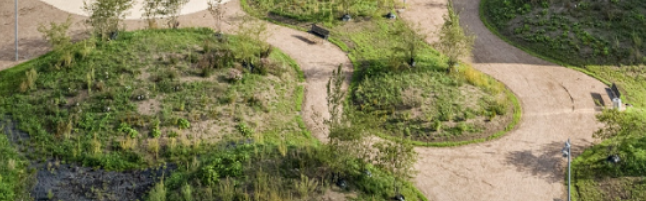

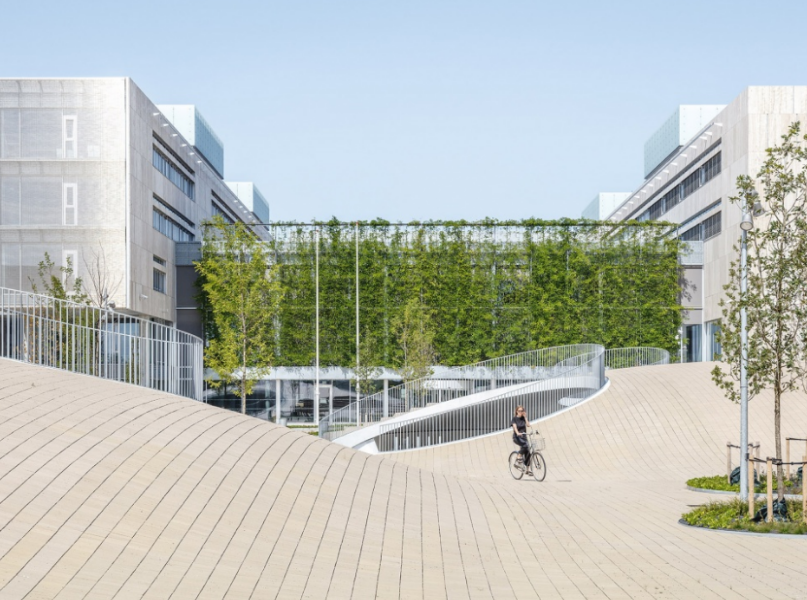

图｜山丘地形

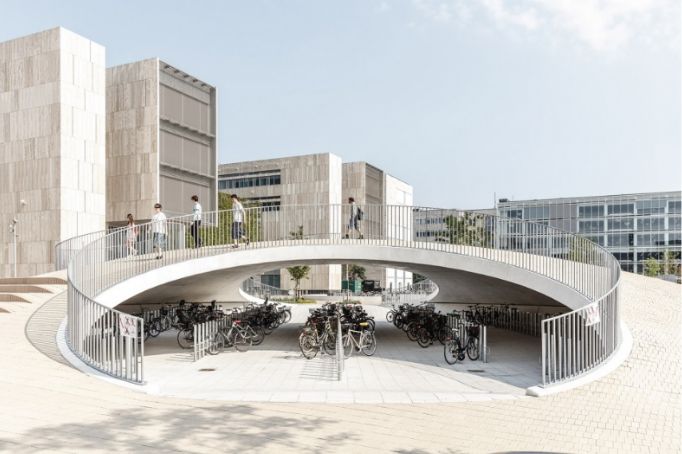

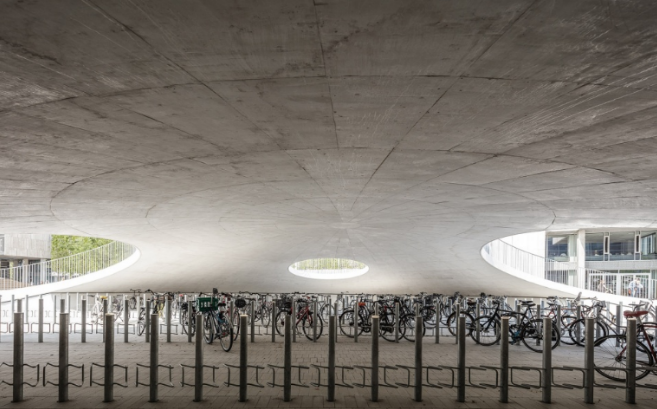

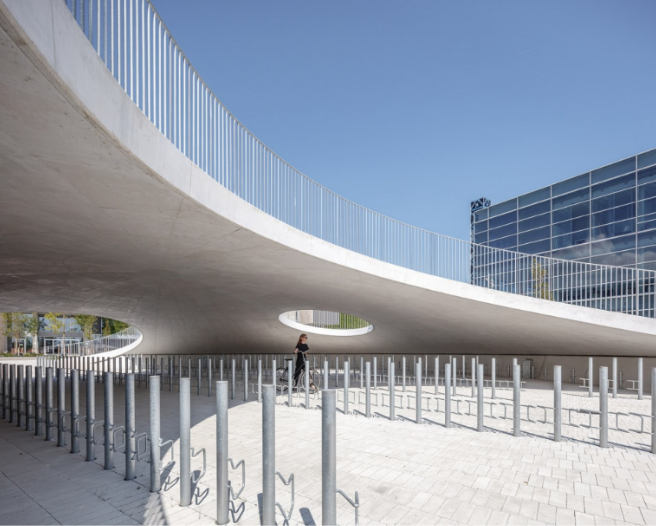

图｜山丘覆盖下的停车场

广场由自然地起伏地形过渡到硬质铺装的空间，植物覆盖的地形微微凹陷，可以储存雨水并为多种动植物提供生活空间；山丘形的广场为自行车停放提供了场所，也将人行与自行车分开。户外礼堂是该方案的主要特色，坐落在人工山丘上，可容纳多达1000人。山顶为音乐会或其他大型公共活动提供了额外的站立空间。

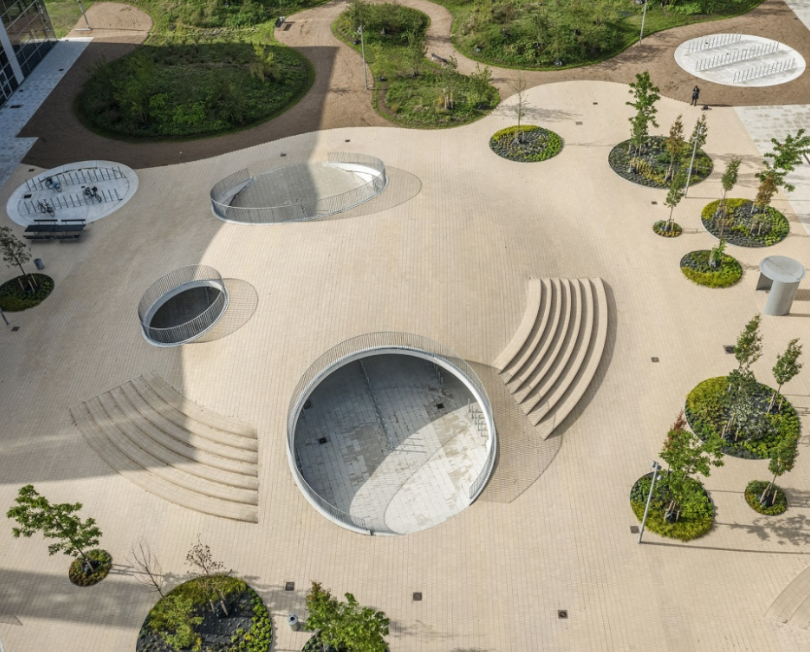

图｜休闲活动、自行车停放与自然空间的组合 图文素材源于网络


 丨基础建模丨

PART 1


山丘地形


1.基础地形
首先准备好场地的底图线稿。

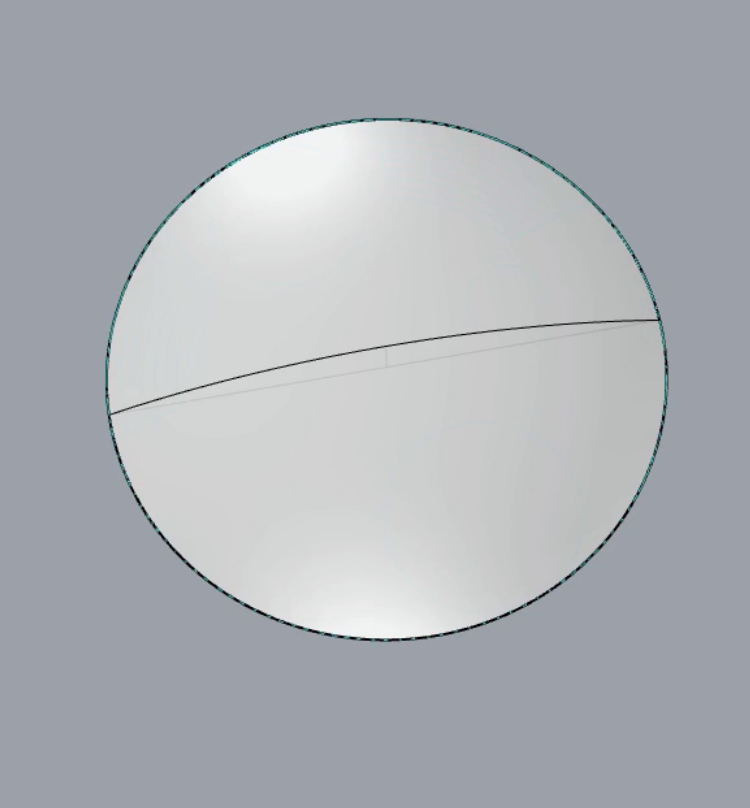

由于该地形是球体的一部分，可以直接通过三点建球（Sphere-3Point）后Trim获得地形。
如果自己设计的场地地形为不规则形的山丘，可以选择用等高线嵌面（Patch）或双轨扫掠（Sweep2）得到山丘地形。

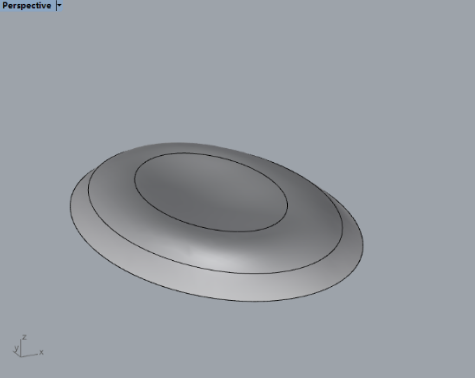

图｜Patch

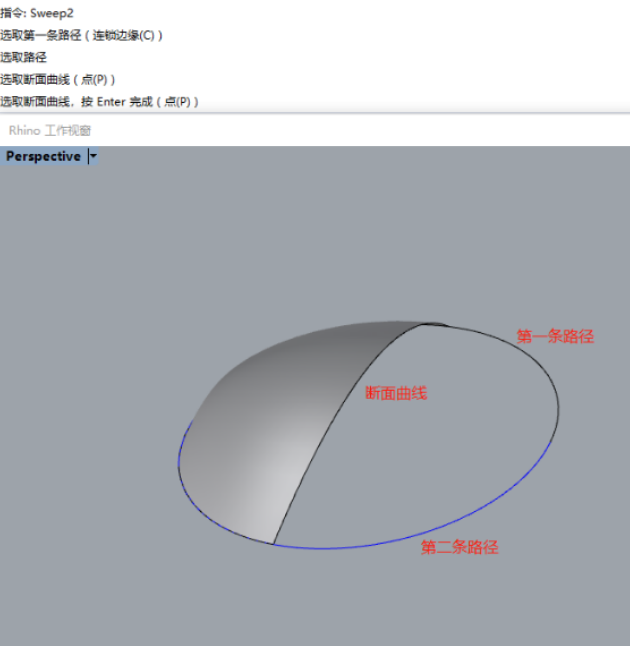

图｜Sweep2

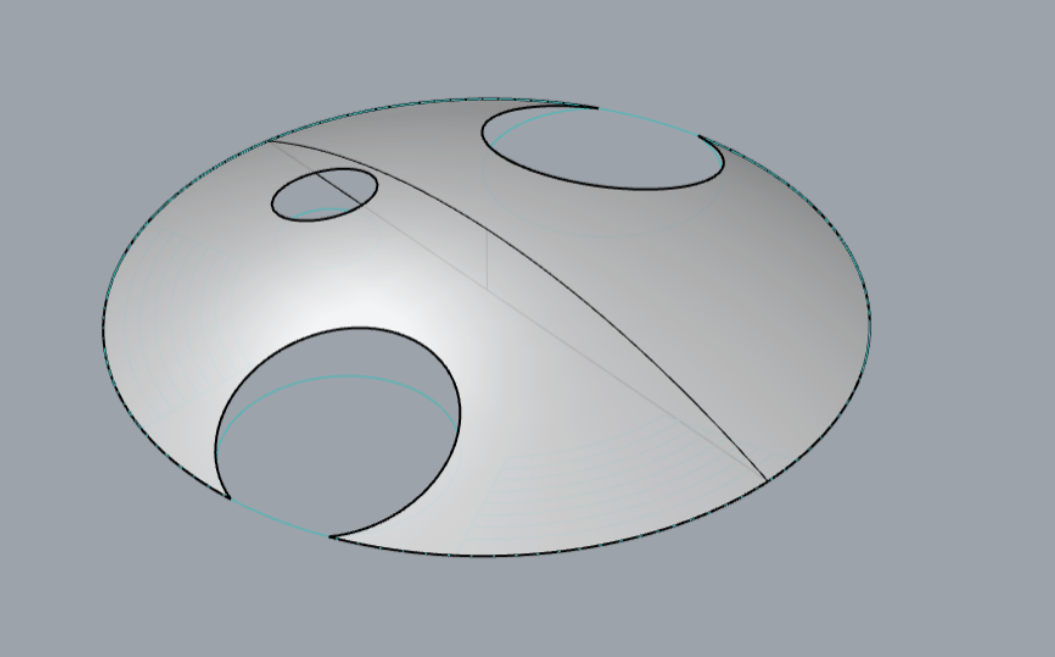

在地形上开洞，可直接使用线稿对壳进行修剪（Trim），也可以将线稿投影（Project）到曲面上进行修剪。


2.地形厚度

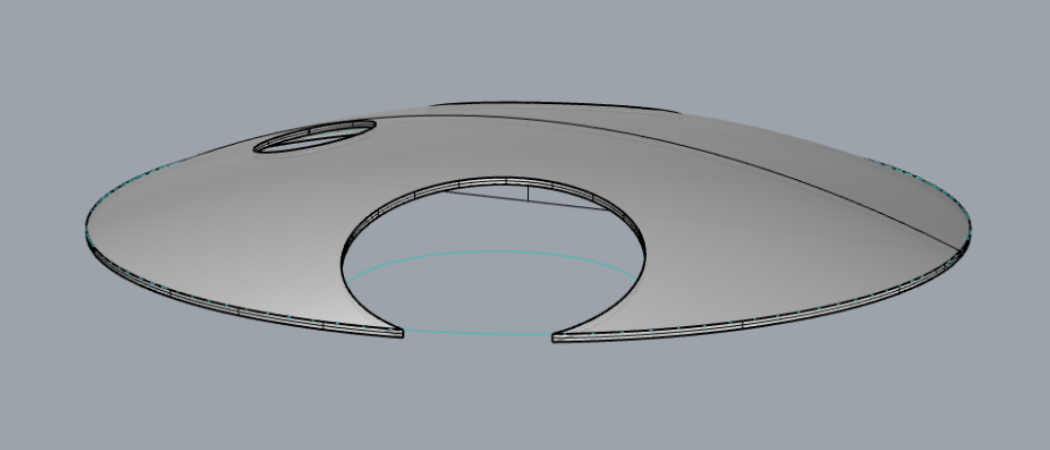

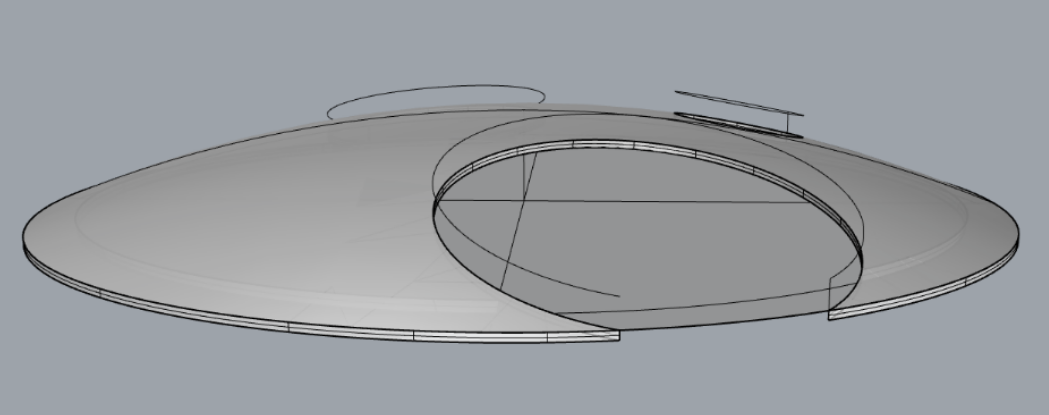

使用挤出曲面（ExtrudeSrf）对曲面增加厚度。


PART 2


增加细节


1. 扶手栏杆

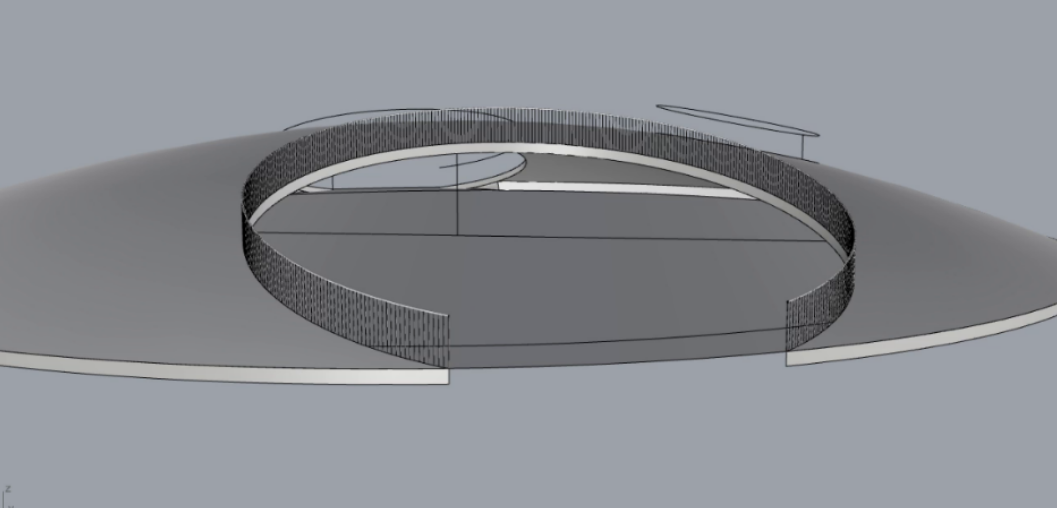

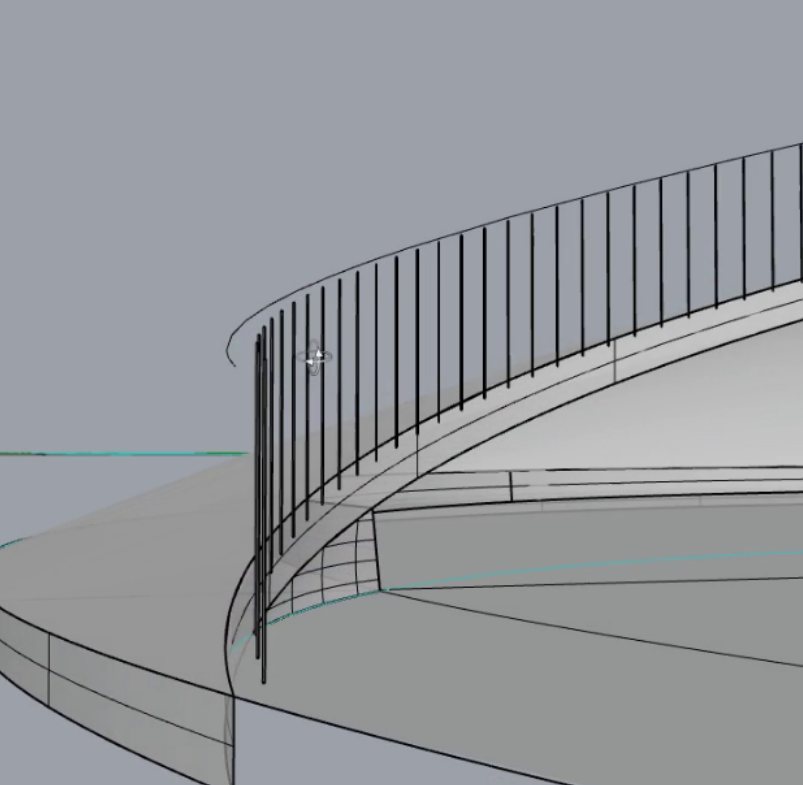

首先画出扶手与栏杆的辅助线。再使用圆管（Pipe）对栏杆进行粗细的调节。然后用沿曲线阵列（ArrayCrv）制作栏杆。再使用Pipe对扶手进行粗细调节。

请将阵列的第一根栏杆与扶手的辅助线端点对其，以确保阵列过程中栏杆始终贴合扶手曲线不产生偏移。

第一根栏杆未对齐导致的偏移。

2.露天剧场台阶

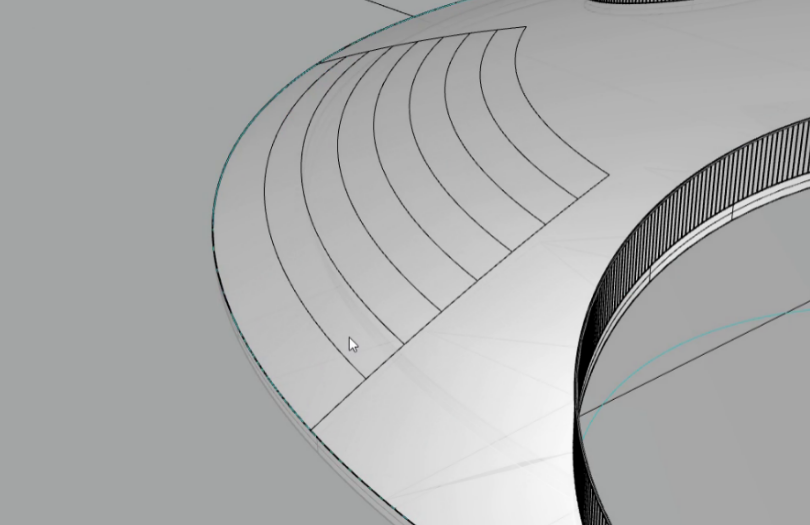

首先将台阶的线稿投影至曲面。

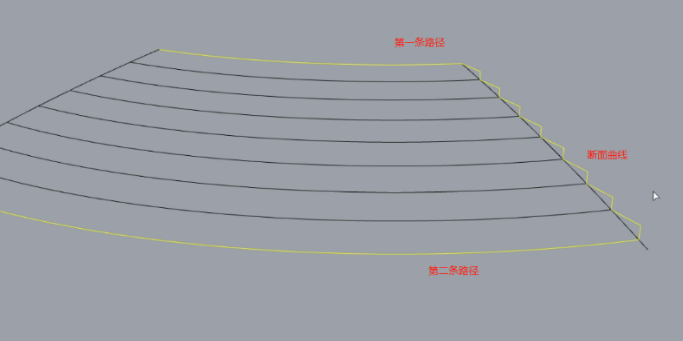

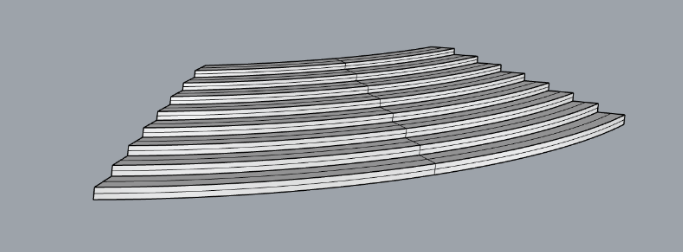

通过投影后的曲线确定台阶的高度，并画出台阶剖面的辅助线。此时的台阶具有弧度，且上下宽度不统一，因此无法使用EtrudeCrv，可以使用Sweep2制作台阶。

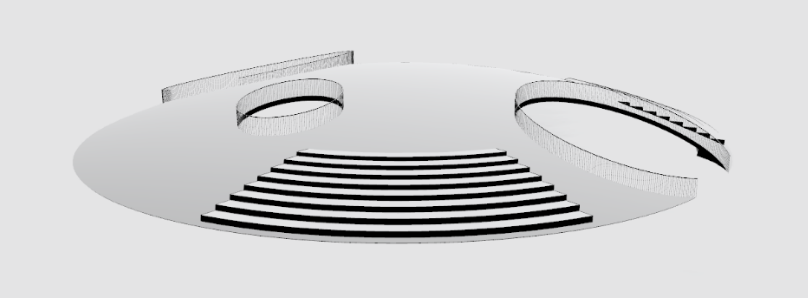

得到完整地形：

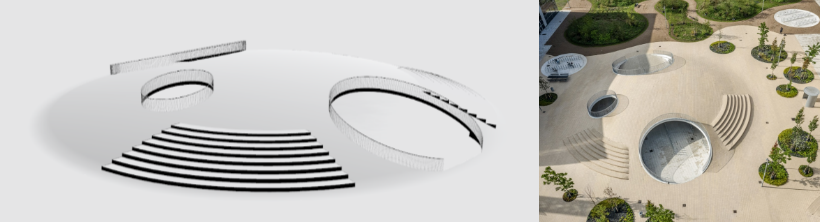

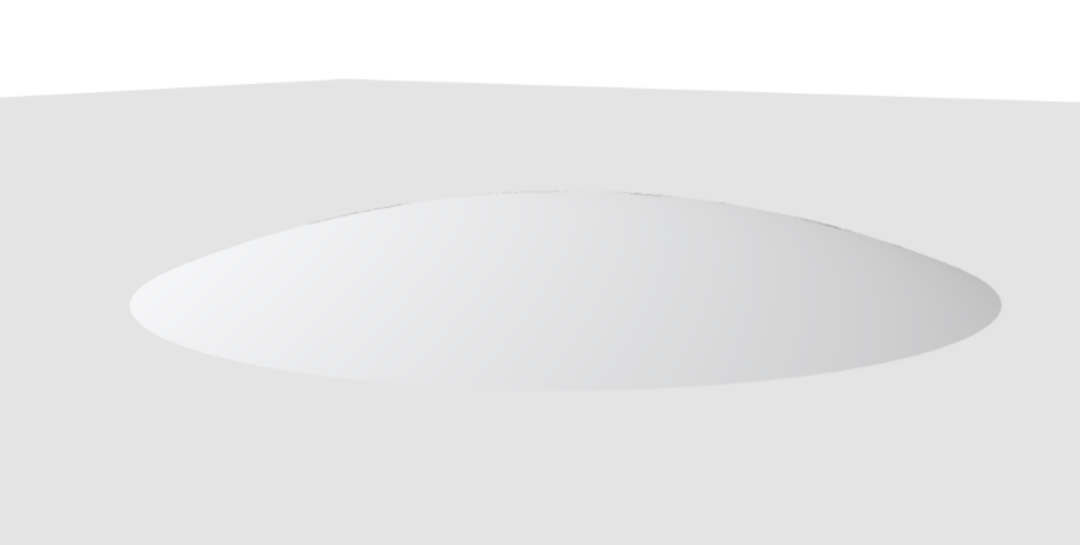

但是在渲染模式可以发现，直接Trim后得到的山丘地形与地面的连接是有接缝的，连接不流畅，与场地照片存在差异。

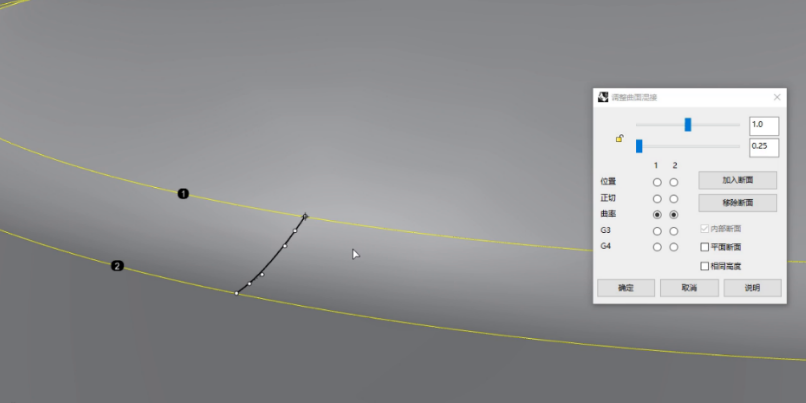

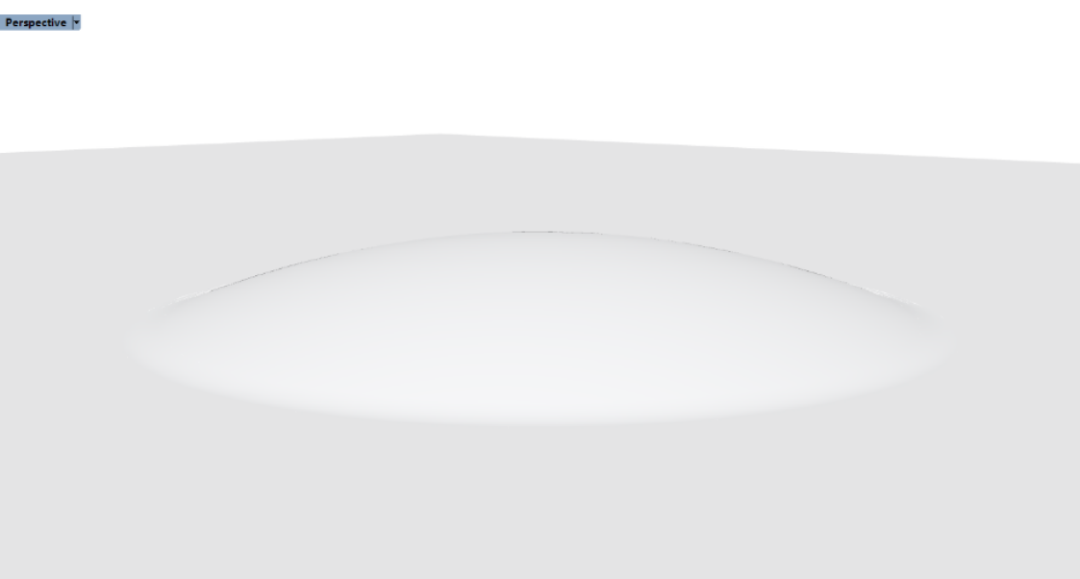

为达到照片中所示的流畅连接效果，可以在最开始建基础地形时使用混接曲面（BlendSrf）将地面与山丘的衔接变得平滑。

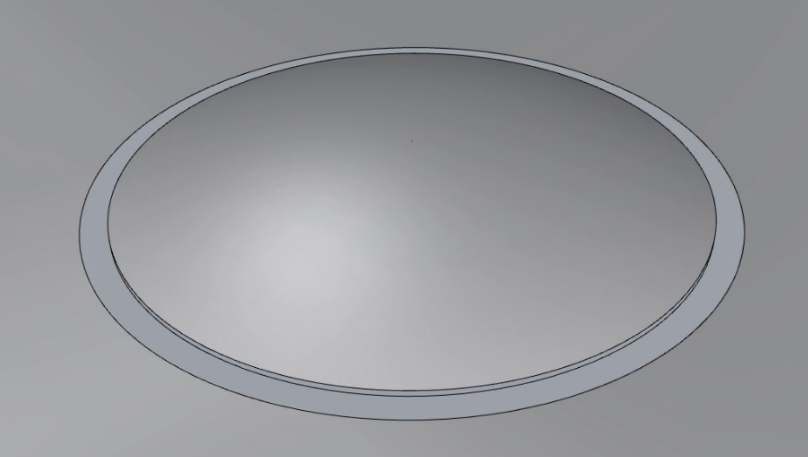

首先通过向内向外偏移（Offset）山丘地形线，确定地形平滑渐变范围。用Trim使得平滑渐变部分空开。再使用混接曲面（BlendSrf）将地形与地面相连。
混接曲面前后对比：

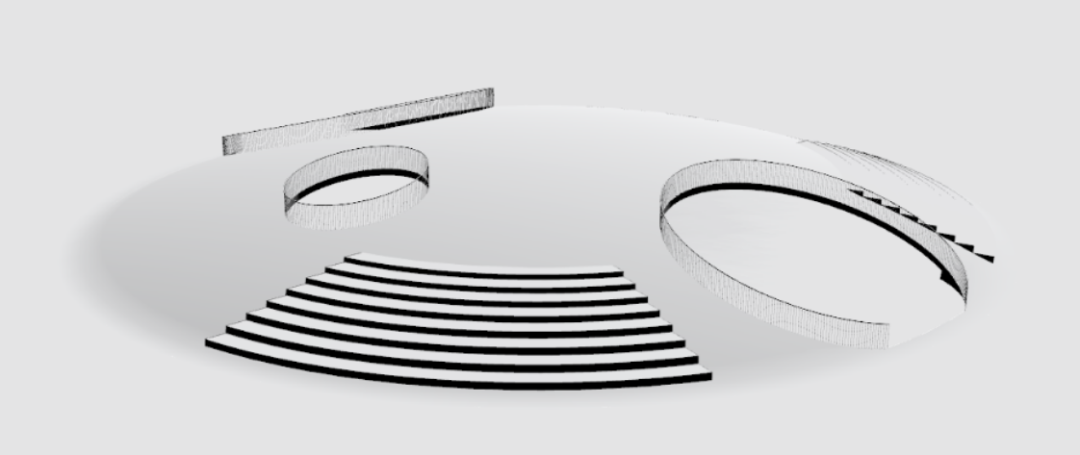

最终效果:
