• 总平面的重要性

总平面一定是每个项目中最有分量的一张图纸，也是令同学们最头疼的一张图纸，总平面无疑是整个项目最关键的部分，它承接前期分析图，也关系着后面呈现的效果图等，通常是严谨、规范又体现了各位同学的设计形态和项目风格的。


很多同学都希望在总平面里展现自己的设计“态度”和独特的绘图风格，比如小清新风、写实风或者狂拽酷炫风等等，当然不同的风格还是要和不同的项目背景匹配，比如生态项目比较适合写实风或者清新自然的效果图，能够展现生态项目生机盎然的氛围。


  • 纪念性景观总平面

再比如很多同学在做纪念性的景观项目时，通常氛围是肃穆的、冷静的甚至有些阴暗的，在呈现总平面的时候也需要将评图者的思绪快速带入到项目的氛围里。


所以今天小编就为大家带来了新鲜出炉的“暗黑风”景观总平面的画法~

让我们一起来学习一下吧！


本期示范图纸：

图片作者：LQY、WN
图纸背景：
本图纸为一个城市公园项目的总平面，位于繁杂的城市中心，其作用是想为周边的高楼大厦提供一个休闲娱乐的绿地，也是作为导向性的场地为周边大量的市民和游客提供临时的休息场所和转换场地。需要表现出周边城市环境的压迫感，得以突出设计地块的轻松感和导向性看，以及需要在顶视图的视角下展现大量的人流。

所需要的软件：photoshop、AI

01

处理卫星地图

在绘制完总平内部的内容之后，对于周边环境的处理非常重要，建议大家尽可能的选用高清的卫星地图，注意卫星地图的周边建筑的阴影方向和尺度一定要与场地内部相匹配。

当然大家如果有条件的话，也可以利用无人机去拍摄更高清的卫星图，效果更佳哦！

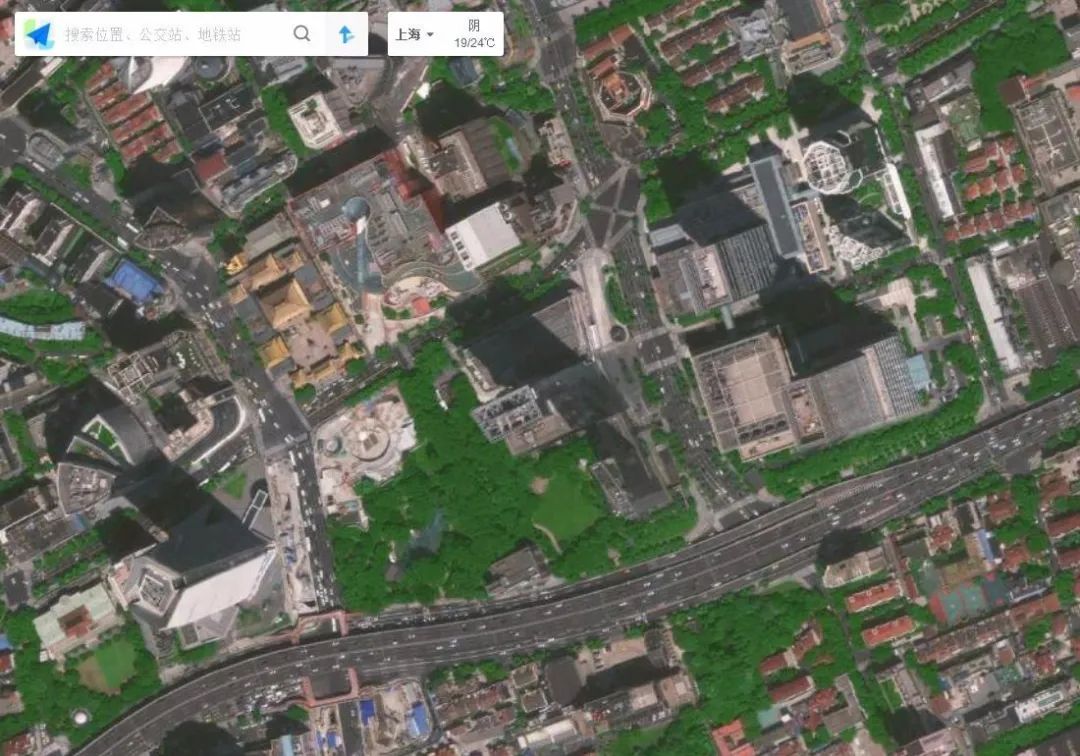

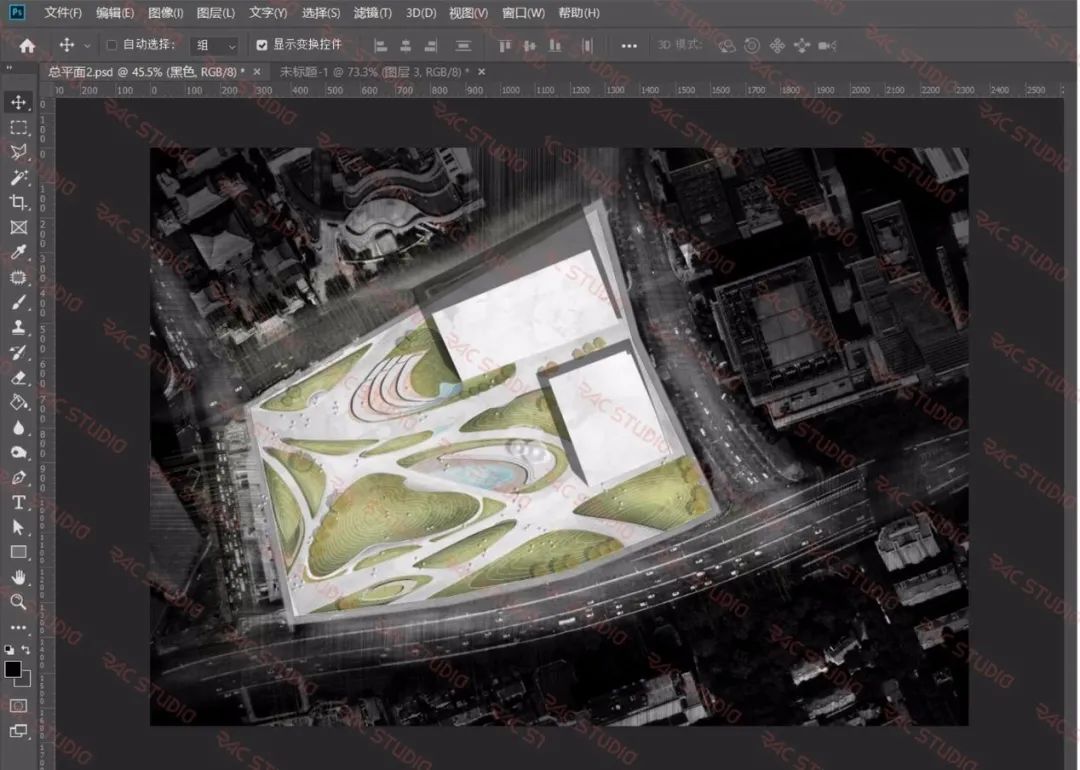

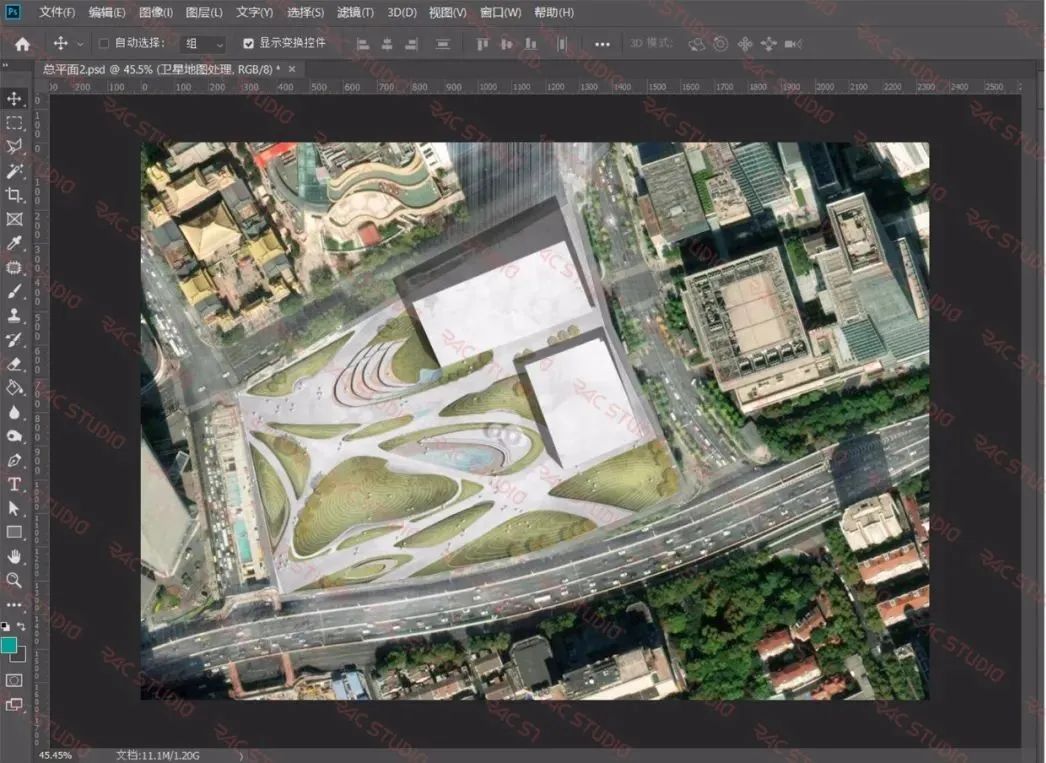

将卫星地图加入绘制好的平面图周围，大家可以看到，未经处理的卫星图直接与我们画的平面图放在一起，并不是非常融合，并且杂乱的周边环境对于设计地块本身冗杂在一起，没有任何重点突出。

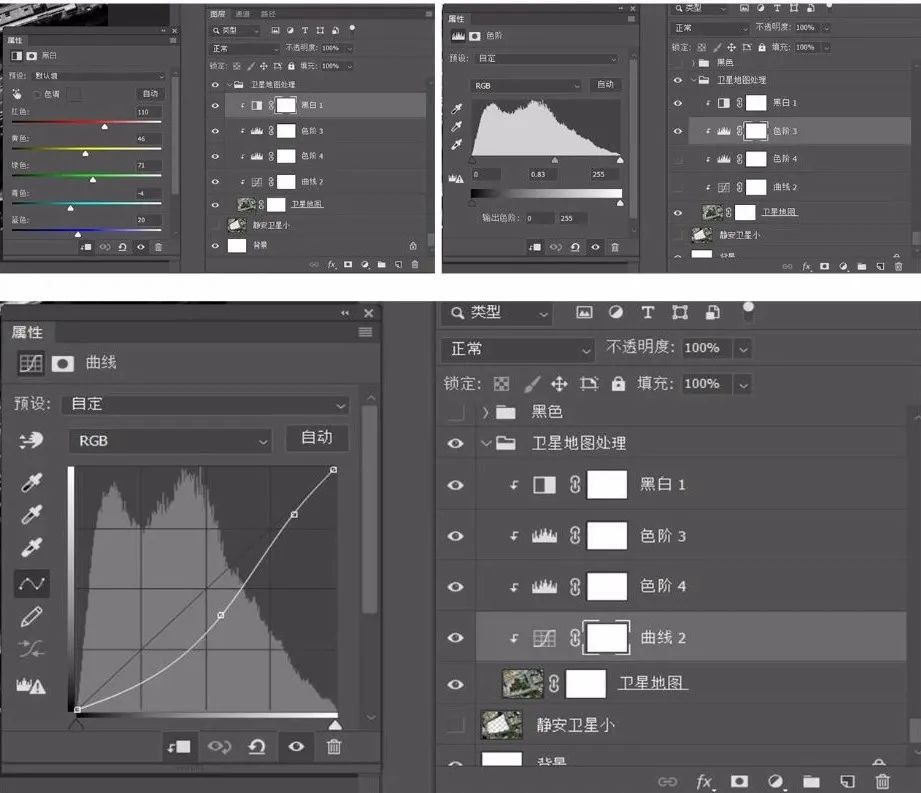

对于周边环境我们在ps里进行调色处理，对于色阶、对比度、亮度等等条件进行调节，使其能够对设计场地相融合，互相匹配，做到突出重点的效果。相关调色参数小编放在下面供大家参考哦~




02

笔刷改变氛围

处理后的周边环境已经能够很好的与设计地块做到融合和区分，但仍然少了一些特色与氛围感，想要继续营造周边城市环境的压迫感，我们就需要继续对环境进行处理。

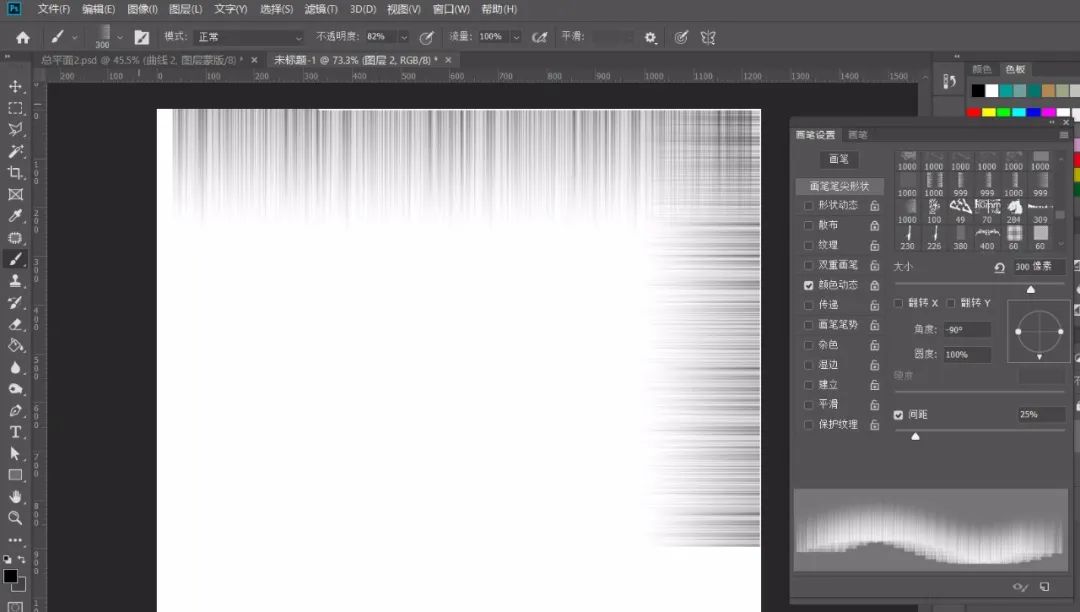

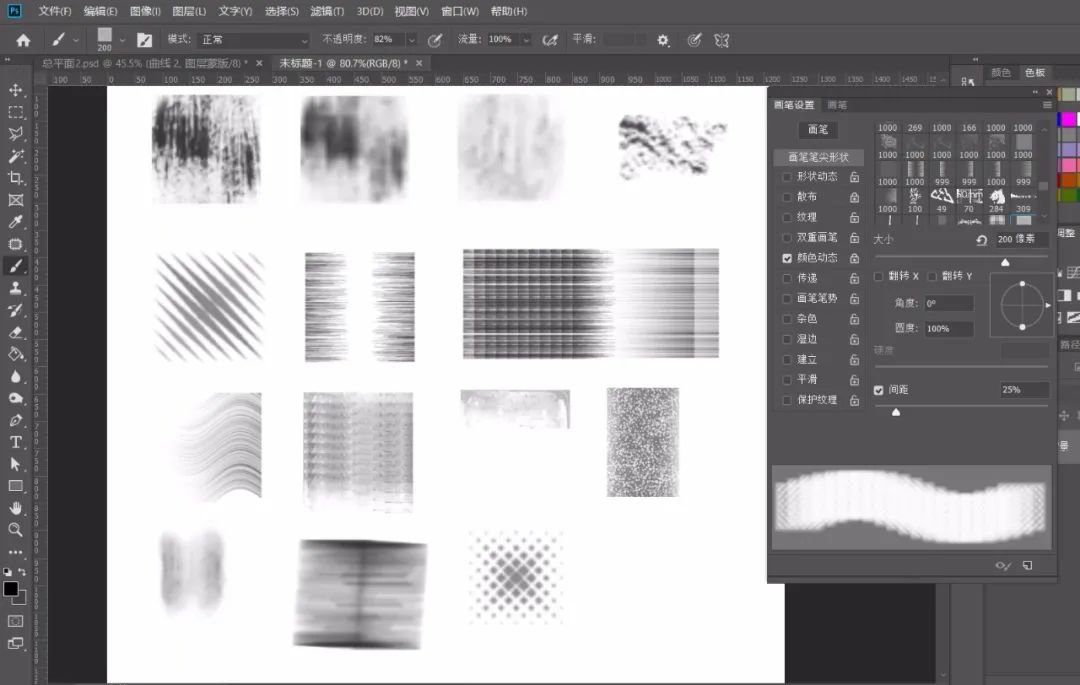

在这里推荐大家通过ps里的笔刷，对环境肌理进行强化和处理，小编整理了几款比较实用的笔刷如下图，大家可以用这种肌理感比较强的笔刷对环境进行擦除，或者用适配的颜色进行涂抹。

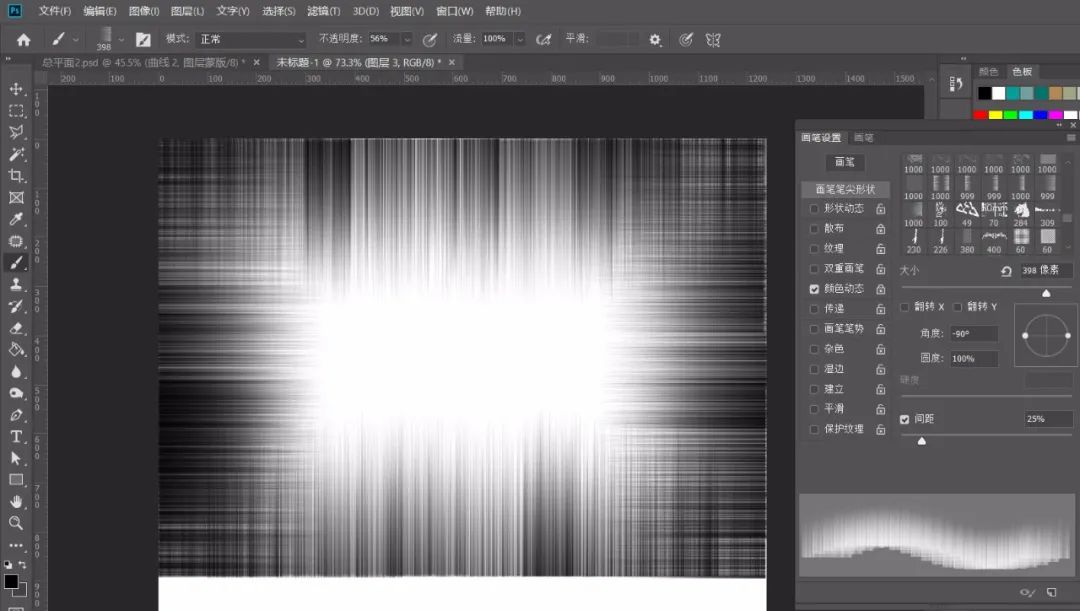

本次使用的是第二行右一的笔刷。大家在涂抹的时候可以在笔刷编辑的位置，调整笔刷笔头的大小、方向、透明度以及随机度等等。反复、分图层对于周边环境进行涂抹，切记一定要分图层！不然后续不满意也难以修改了~

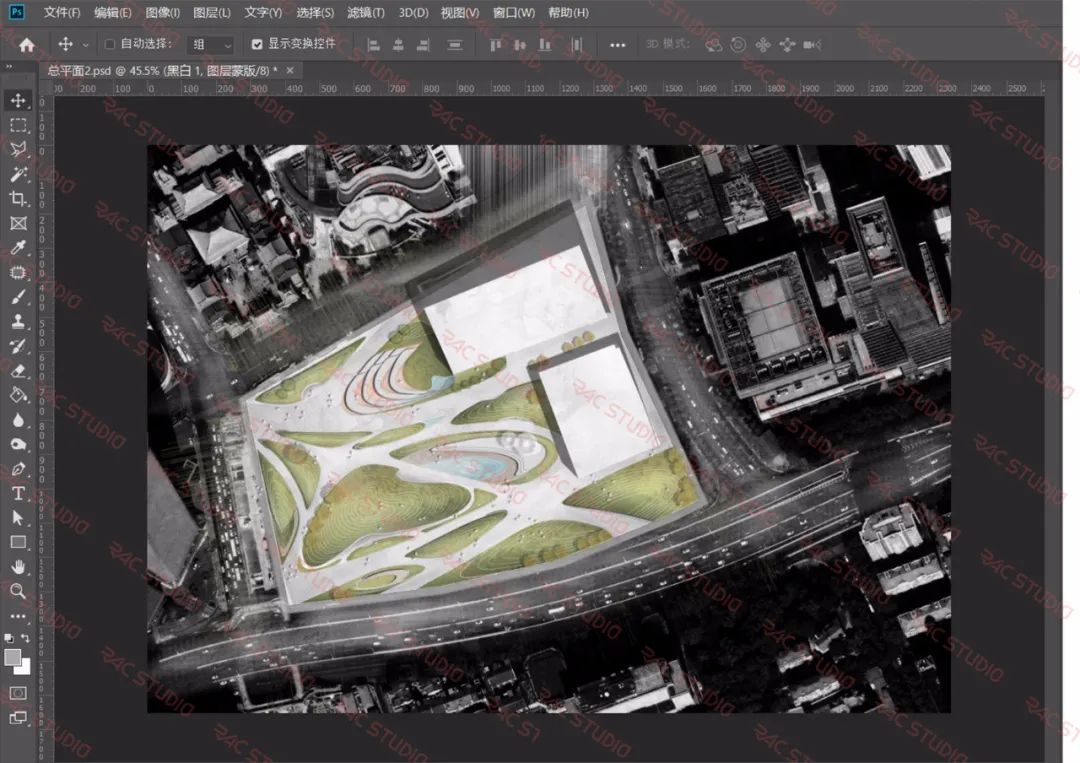

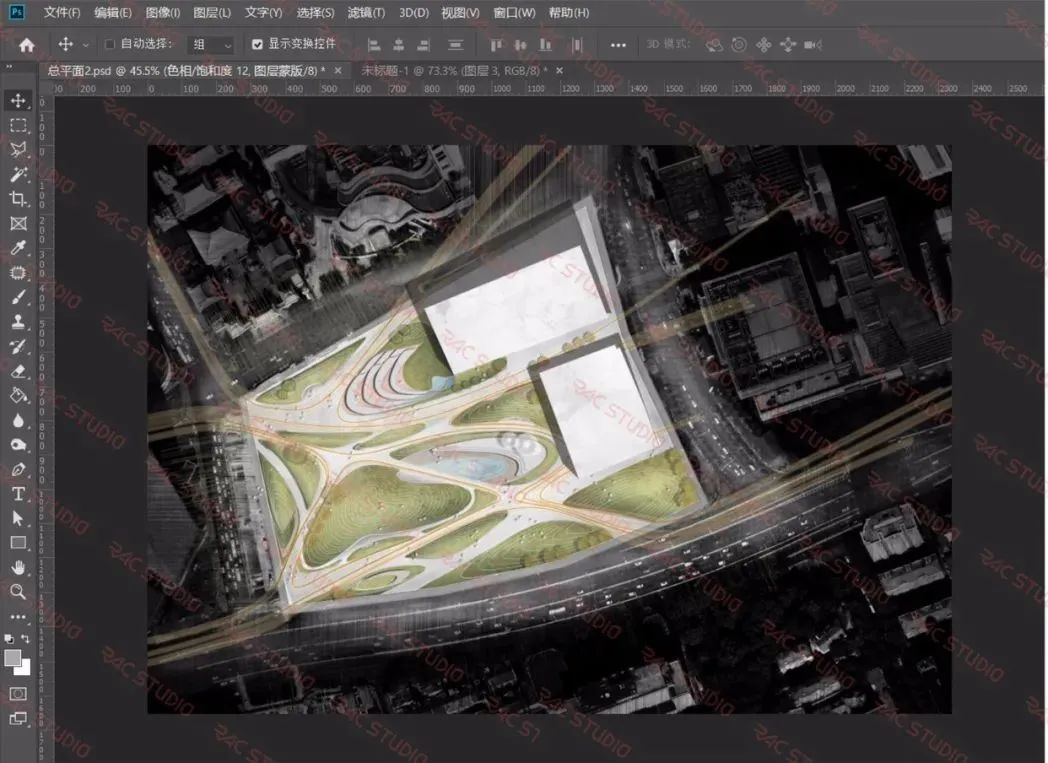

反复涂抹后大致可以得到下图这样的效果，可以看到笔刷呈现的导向性和聚集感就十分明显了，将我们绘制好的图层叠加在刚刚调整好的卫星图上，看到整体效果后，再用橡皮擦擦拭调整。



加上笔刷图层的平面图就比最开始增强了很多的集中性和压迫感了，与本次项目的背景和设计匹配度瞬间up！

03

线条增加流动感

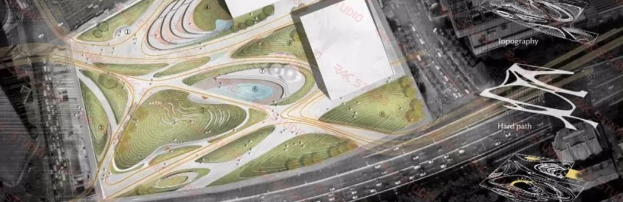

最后，为了锦上添花，体现场地周边大量人流穿行的流动感，我们可以在AI或者PS中用钢笔工具顺着园路和出入口绘制流线来表示人流的走向。

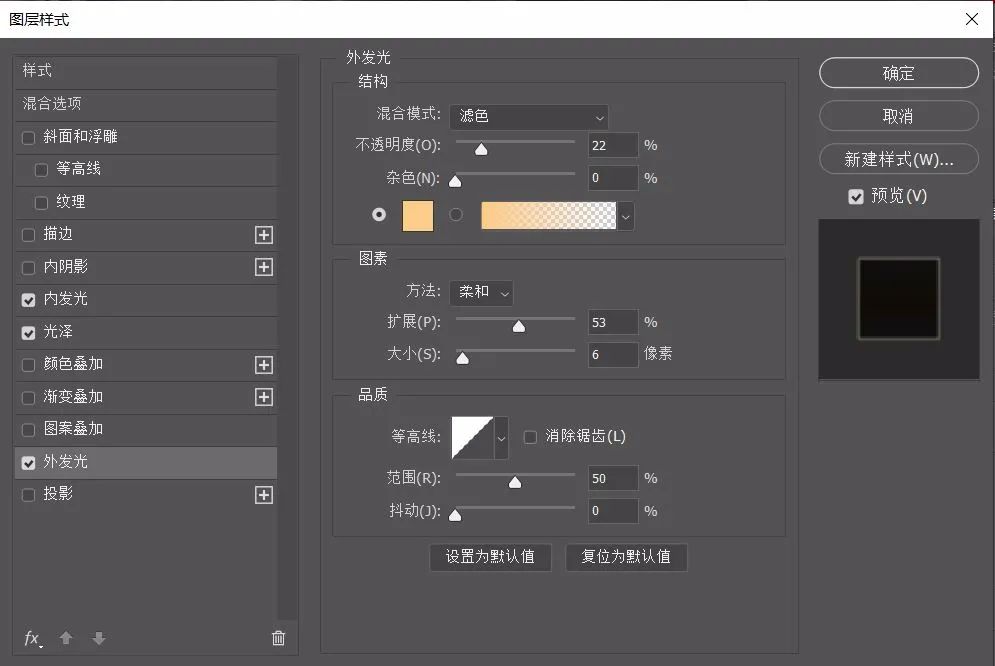

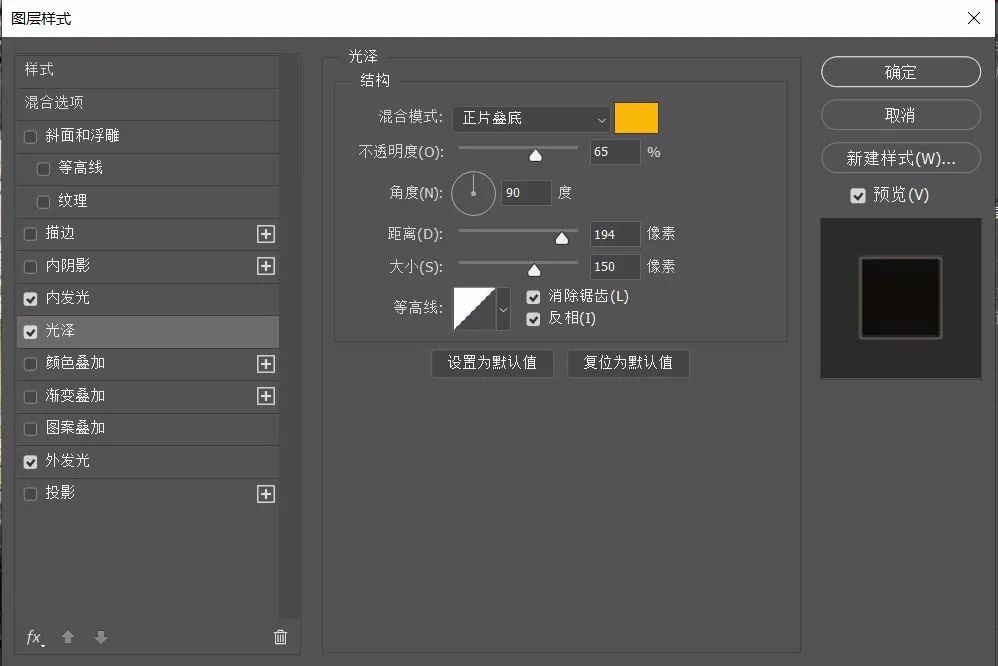

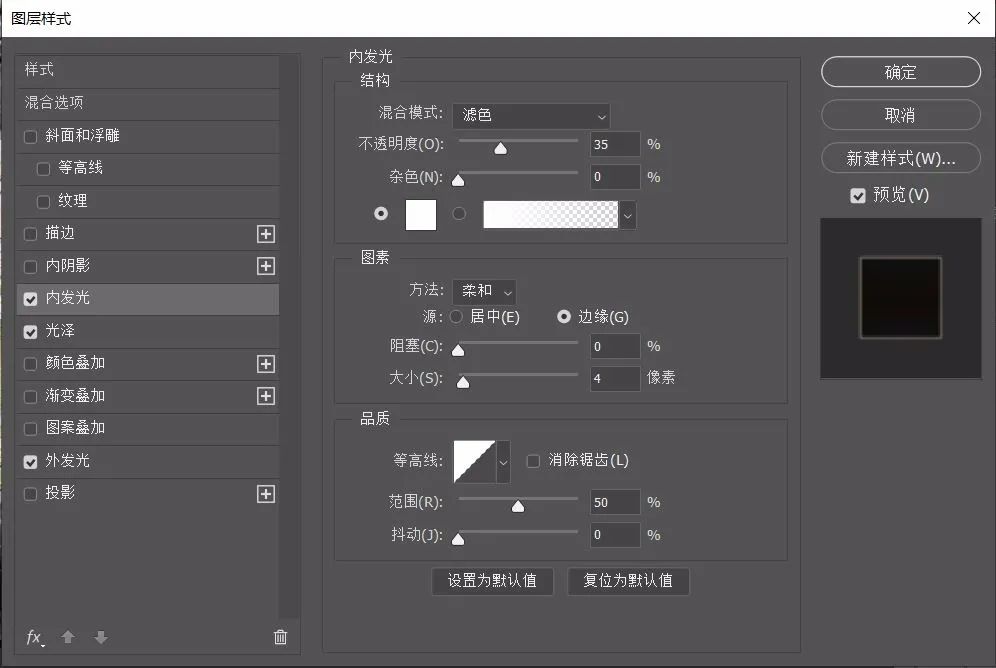

想要让这些绘制的流线更能体现“人流”的流动感和光影感，推荐大家在ps的图层样式中对线条进行处理。在这里小编选用了：内发光、外发光和光泽三个工具进行叠加，处理后的线条阴影感、立体感都更好，散发的光泽在黑色压迫感的背景下也比较突出，让人们一下子进入项目的氛围。


附上小编的数据供大家参考，结合自己的图纸进行妥善的调整哦~


04

AI增加细节

画图最后一步——上IA，IA在小编眼里就是必不可少的画图神器，很多图纸只要进行合适的标注后，都会颜值瞬间上升几个层级。

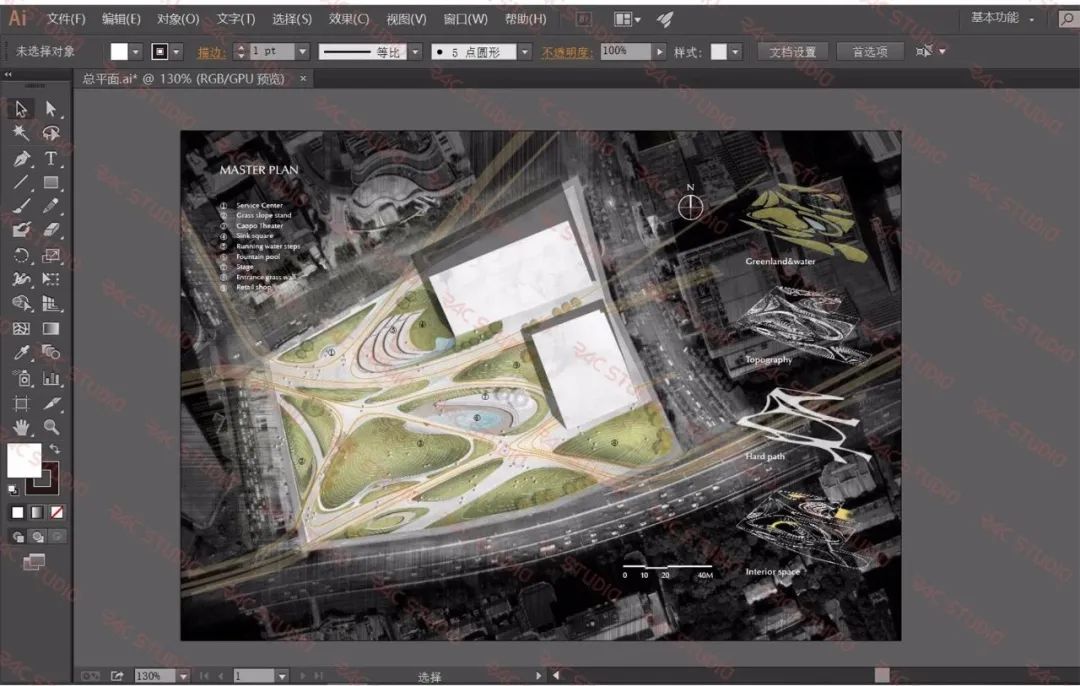

总平面图亦是如此，单一的总平面如果有些乏味，大家可以在其没有重要内容的位置，附上一些简洁清晰的分析图辅佐解读图纸（切记分析图不宜太多复杂，强了主图的视线）。

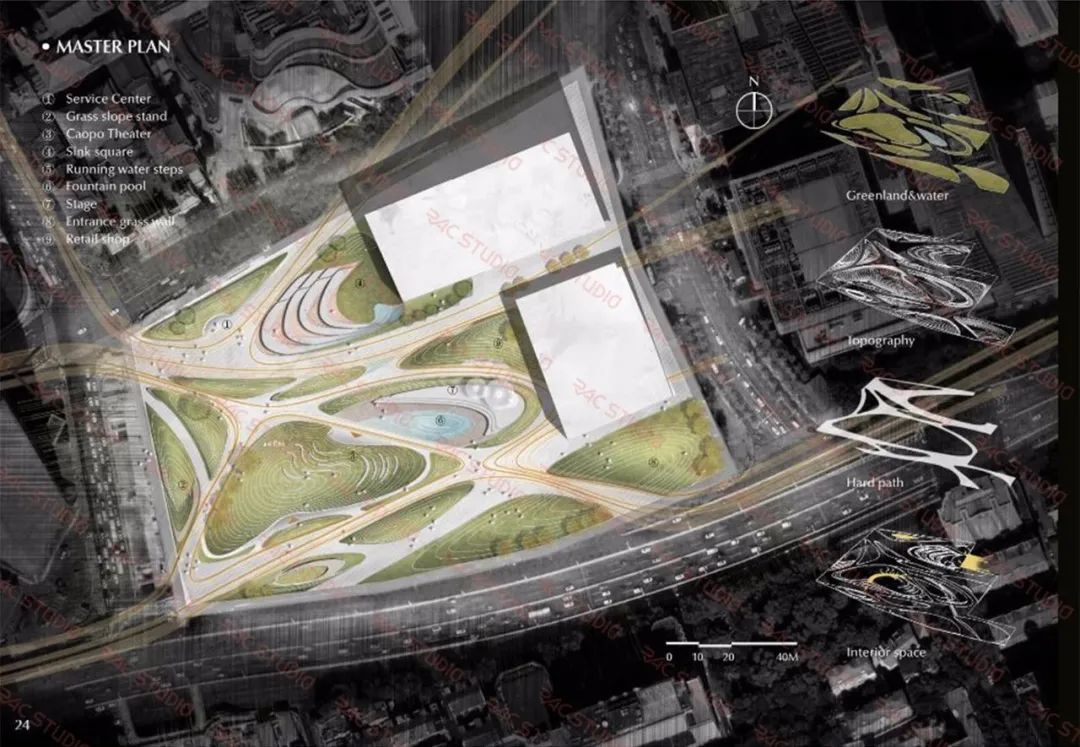

AI调整后：

OK！今天的画图教室教大家几个简单的技巧来拯救一张总平面颜值和属性~

其实是教了大家两个PS里非常有用的绘图技巧：笔刷和图层样式，这两个工具可以辅助大家对PS里的图纸进行很好的加工，大家可以学会了多多去图纸上探索，找到适合自己的方法和途径哦~

有更多的绘图问题欢迎大家给小编留言，我们会及时为大家推出干货内容解答的！后续也请多多关注RAC推出的画图技巧课~

图纸作者：李沁宇、WN版权归作者所有

关注公众号画图教室专题精彩不停不要错过哦~
