当作品集中某个项目的场地或人文背景与特定文化有关时，选择相宜的图纸风格能有效地提升整个项目的表现力，给读者留下更深刻的印象。

由于我们大部分基地都在国内，也经常会遇到和传统文化相关的方案切入点。这时，水墨画一般的古风图纸就格外契合主题。这里就以我的项目图纸为例，分享一些古风图纸制作的方法和技巧。

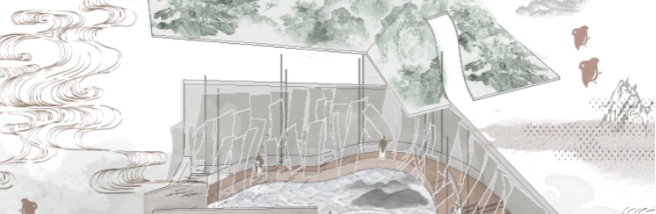

项目背景：此项目是关于《孙子兵法》中“风林火山”战争精神的空间转译。把抽象文学转化成具体空间本来就挺抽象的，所以希望图面表达能增强氛围感，因此图纸风格的选取也考虑突出文化特点。本文出现的例子即以“其疾如风”为主题的场景轴测图。

所用软件：Rhino, Photoshop



 丨具体操作丨

1. 图面构思首先考虑准备画一张什么样的图。这张场景图的目的是突出风的轻盈、飘渺感，所以我打算做一定的艺术处理。在模型中，屋顶是草坪，室内有水池，因此这两部分可用“山水”来虚化。



2. 底稿准备

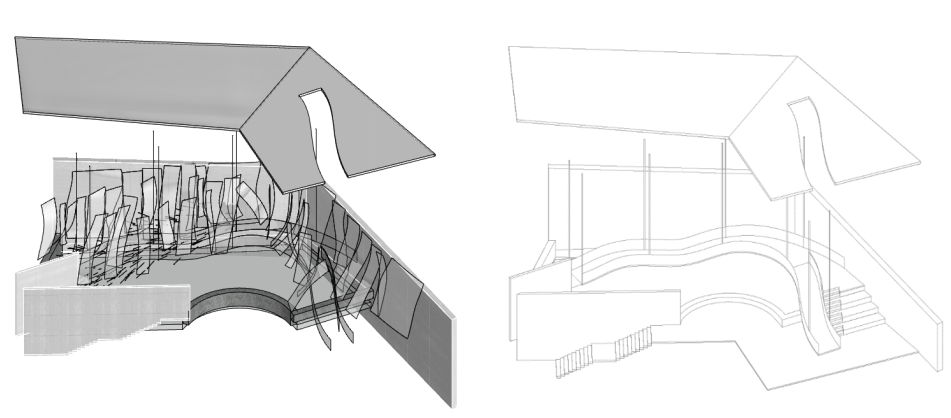

在rhino中设定好出图的角度，make2d并导出dwg。场景中有很多半透明纱帘的线稿，比较杂乱不好处理，把它单独make2d导出一份。其余部分的线稿我在cad中进行了处理。

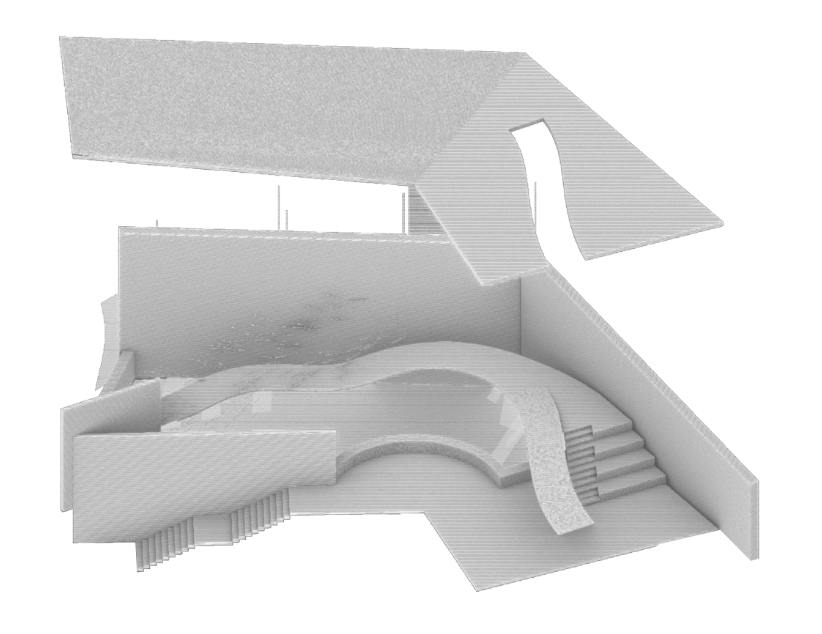

同时在rhino中导出一张极地模式的底图叠在最后。


3.主要材质填充

除去了屋顶和水池，这个空间其实不复杂，主要就是墙-地-吊廊-顶板。首先来对大面积的部分进行材质填充。


这里有一个小技巧，想要实验一下哪些材质贴图效果较好时，可以把常用的贴图做成图案储存在ps内，对所选区域所在的图层样式进行编辑，而不是每次对贴图进行剪裁。

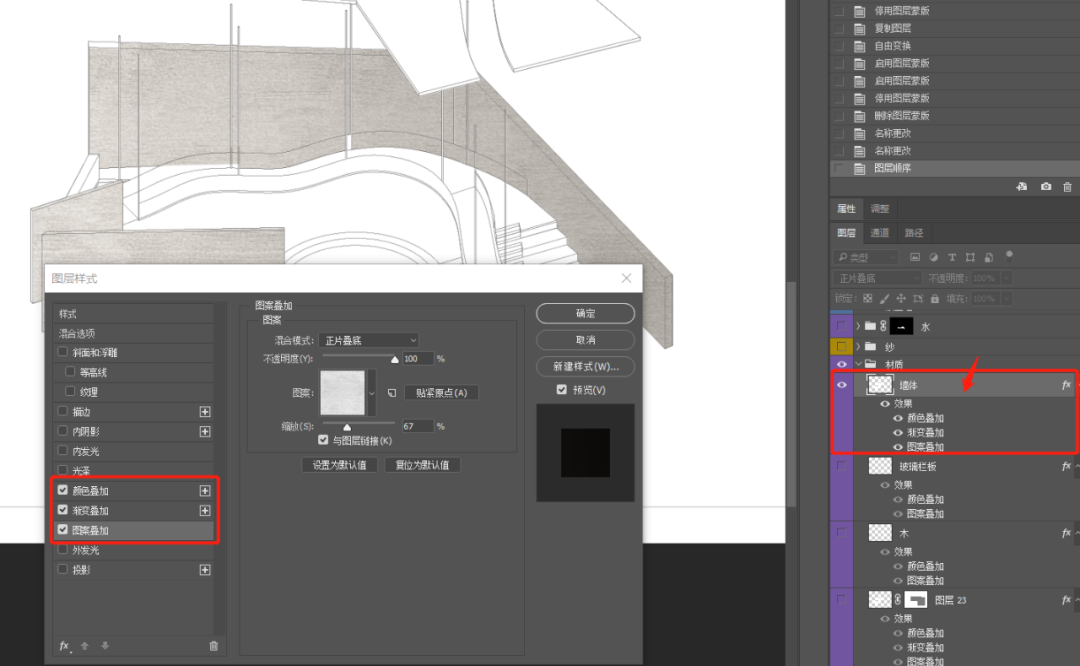

具体的操作是：新建图层（养成命名并分类图层的习惯后期真香！），魔棒选择所有的墙体区域并填充白色（白色在正片叠底后是透明的，不影响图层样式里叠加的效果）。双击图层调出“图层样式”菜单，在图案叠加里选择合适的材质贴图。我用了混凝土贴图。想要调整色调就再加一个颜色叠加效果，给一点土色。另外为了产生远近效果还加了黑白渐变，让画风不那么平面。

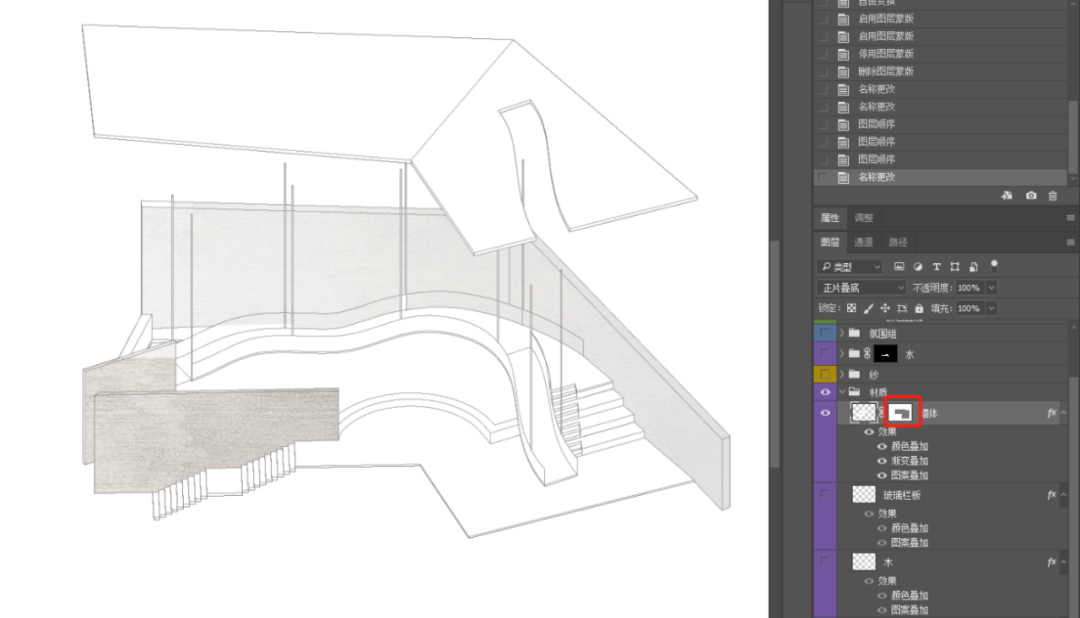

加一个灰色蒙版，让后面的墙隐去一点，突出前景。

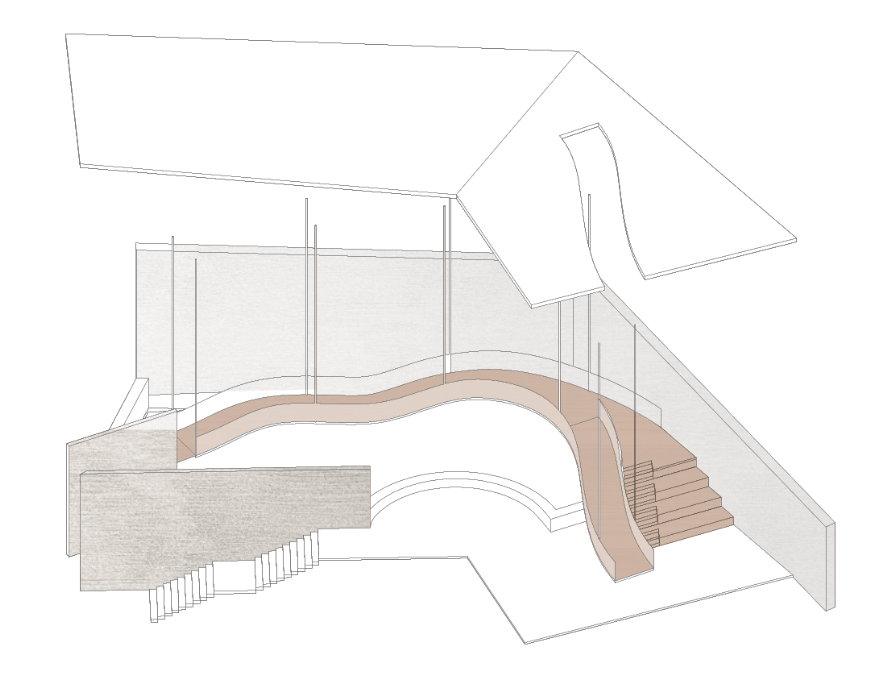

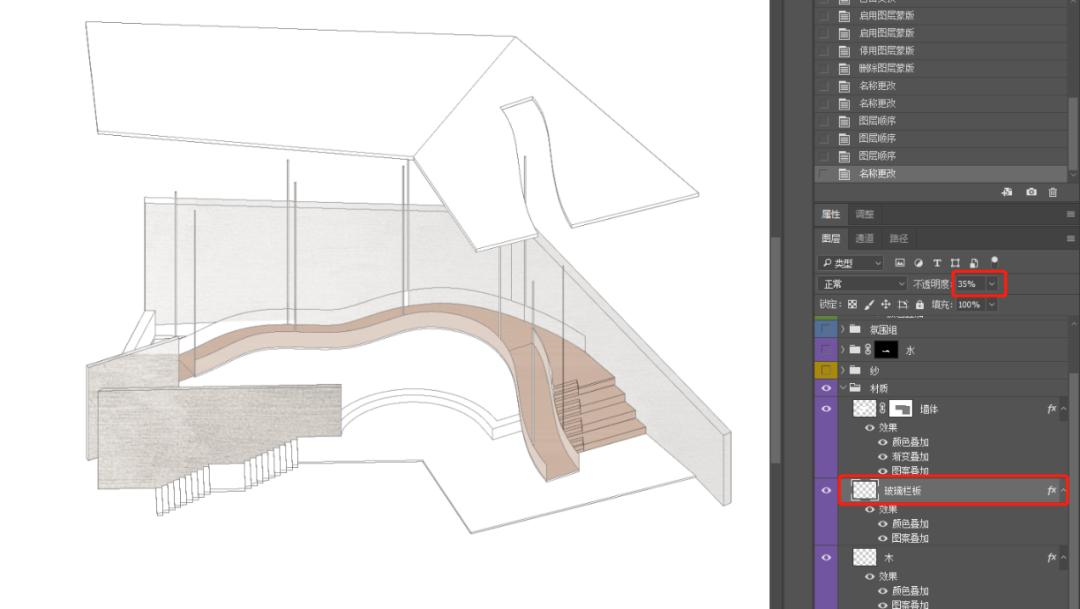

同理，填充吊廊的材质。我选用的是同色调的木地板材质。这里的注意点是出现了透明的玻璃栏板，因此我把栏板区域单独选中复制了一份材质并设置透明度为35%，和地板做一个区分。

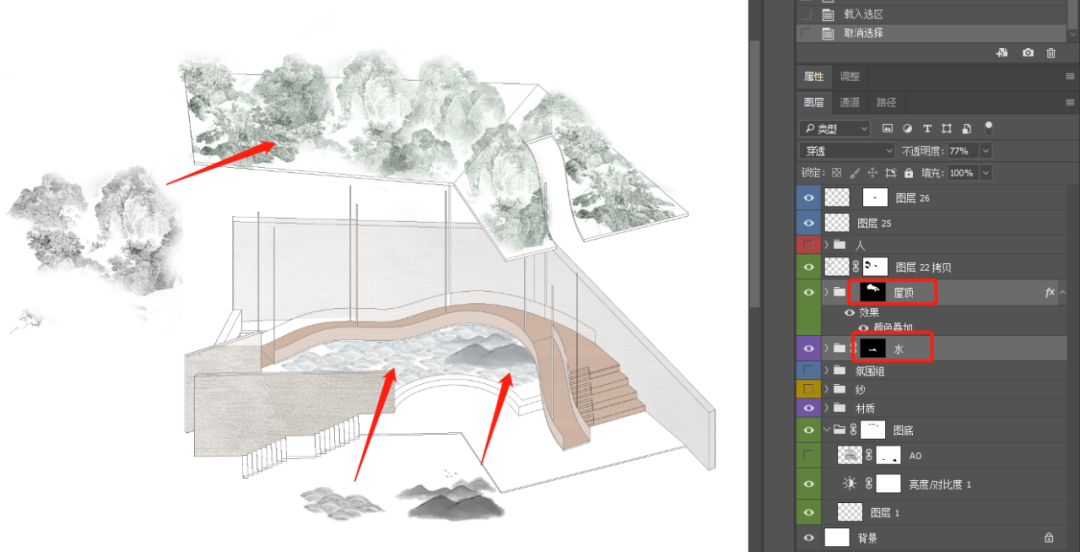

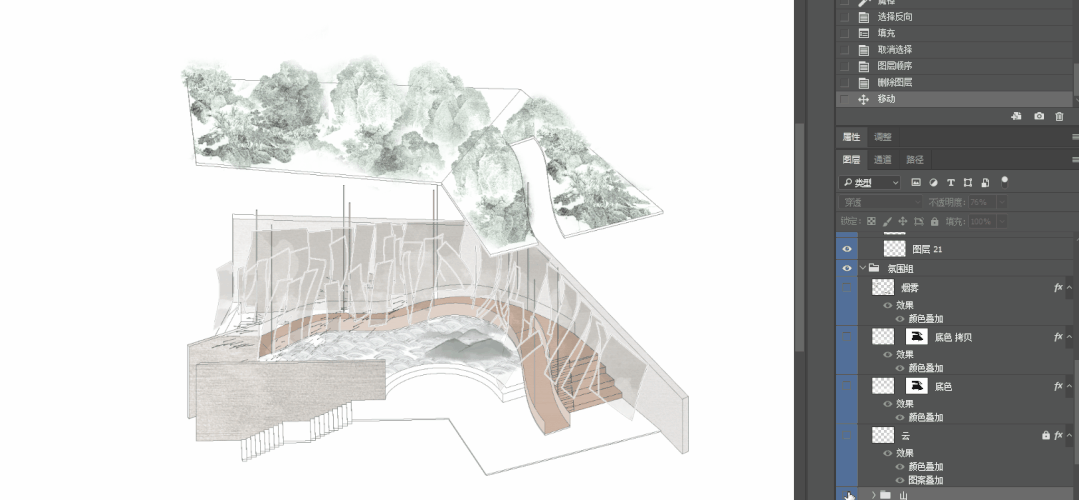

不常用的材质/特殊效果贴图，例如屋顶的山和水池的波浪纹，就需要上网冲浪一下，再大致贴到区域里，同样在图层样式里调色。抠一个蒙版，只留下需要的区域，隐藏剩余贴图。


4、特殊处理

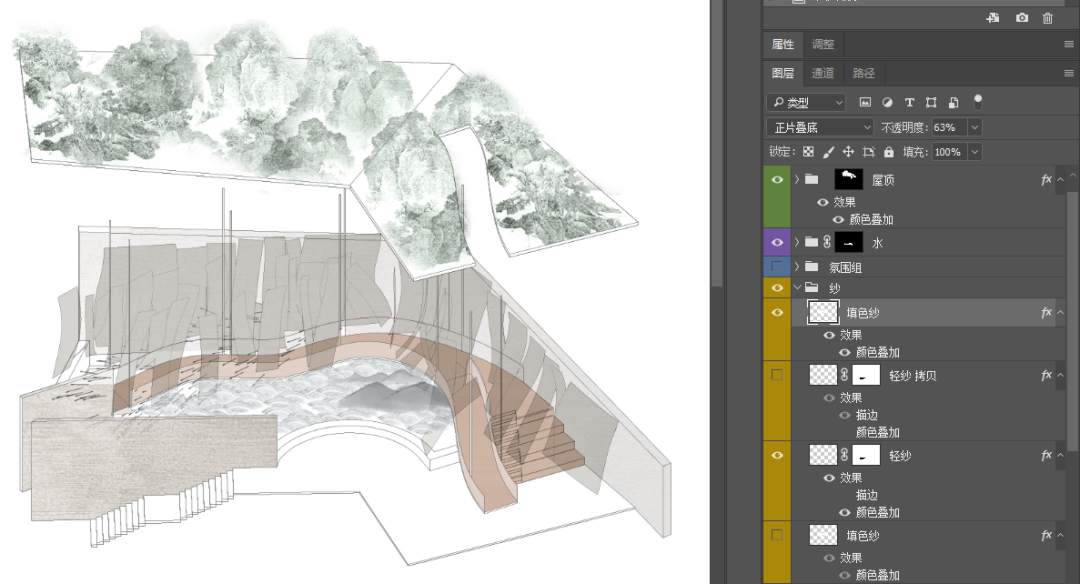

拿出之前单独导出的轻纱线稿，填充一个灰色，正片叠底。

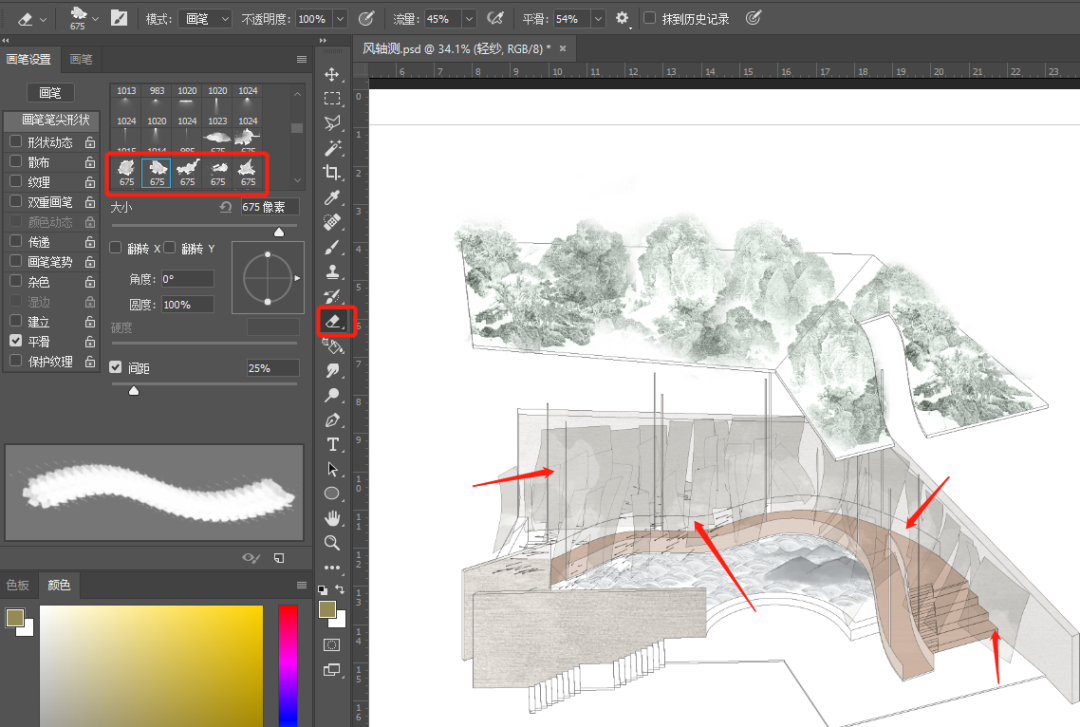

但是这样效果太沉闷了，不够轻盈，需要有深有浅让它透透气。处理方法是在橡皮工具里选择画笔模式，选一个水彩笔刷，流量和不透明调低（20~40%左右），在轻纱底部进行擦除，以达到满意的效果。

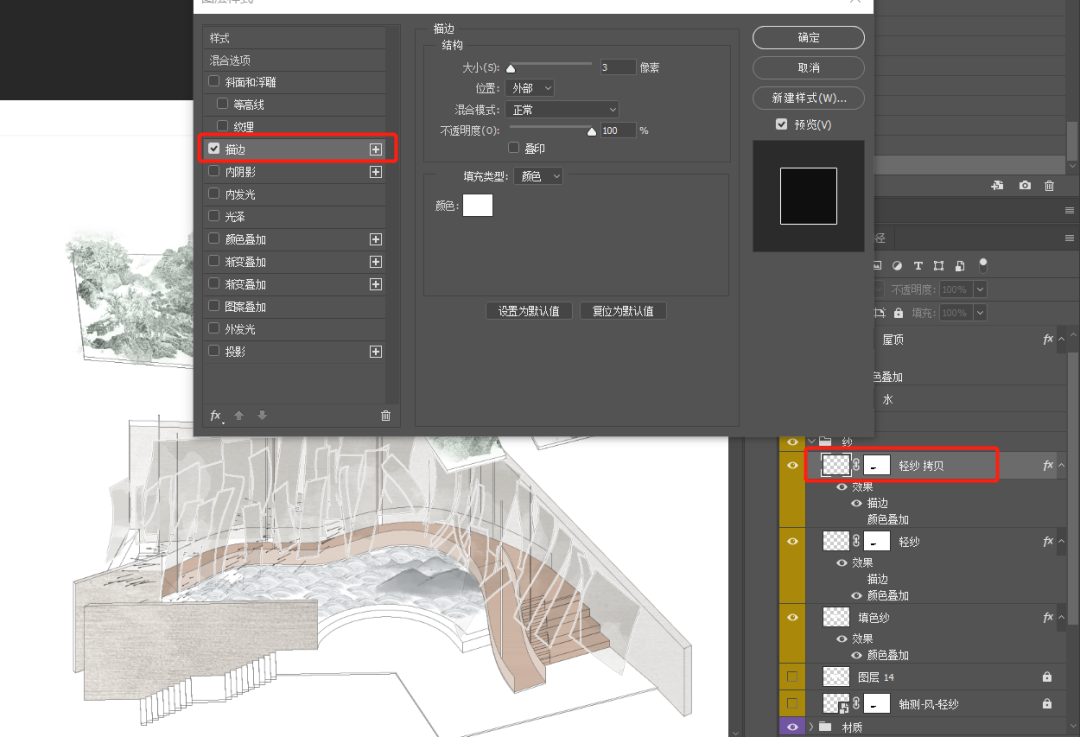

这样还是觉得纱像是一整块，片之间的分隔不清晰，看不出飘扬的动态。所以把轻纱线稿拷贝一份，给图层加一个白色的描边。

唉！好像更清晰了！


至此，建筑主体部分基本填色完成。接下来就要绘制画龙点睛的部分，也是对于氛围感的烘托贡献最大的部分——配景。


5、配景

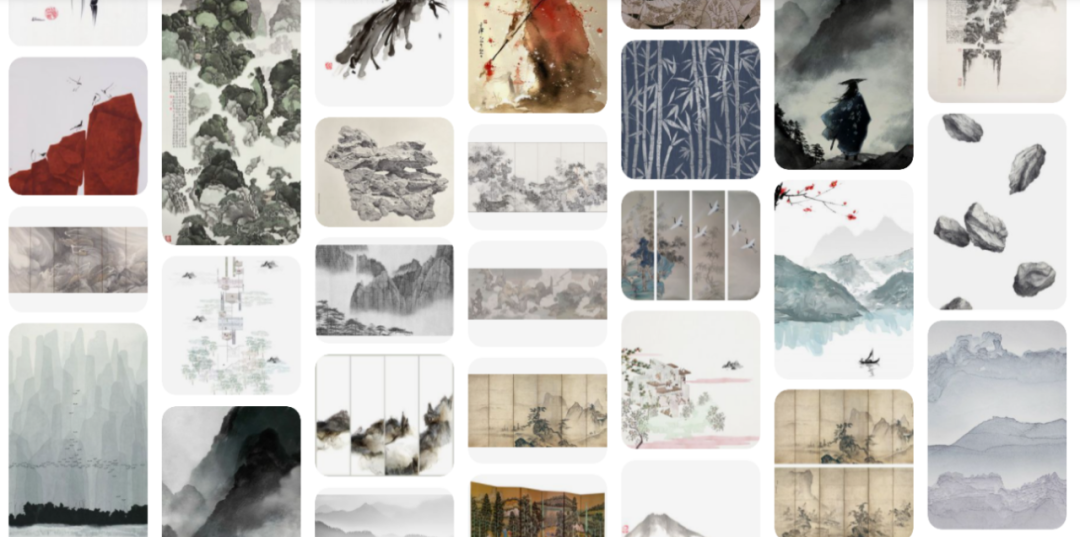

找到一张合适的背景图，效果图就已经完成了一半。所以配景绘制部分最重要的就是搜罗合适的素材。这里建议可以一边找一边建立自己的素材库，不论是jpeg/dwg图块素材的网站还是Pinterest的图板，遇到好用的素材及时保存下来方便以后使用。

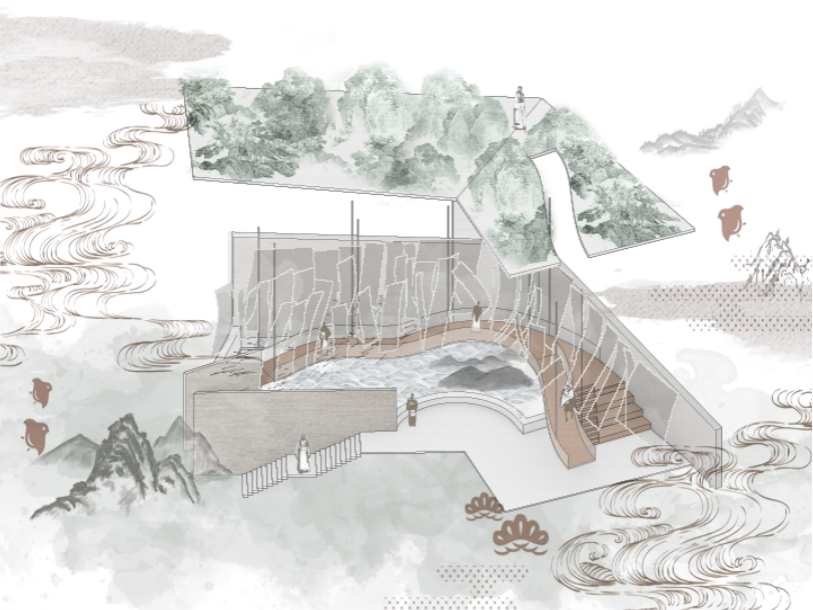

可以看到背景其实只有山、底色、云、烟雾四部分组成，除了底色是用水彩笔刷绘制的，其余素材都来源于网络。


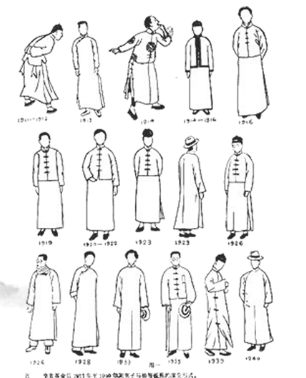

同理，为了配合整体风格，找一款独特的人物素材。


最后，别忘记打开最开始的极地模式底图，增加立体度。


OK今天的画图教室就是这样啦，你学废了吗？
