每到出正图时，大家一般会在哪些图上花最多的时间呢？

效果图，剖透视还是爆炸轴测图？

虽然画了很久，最后却效果平平？

其实，一直被默默忽视的技术图纸，稍微花点心思说不定反而能出奇制胜！就拿平面图来举例，常规操作是cad直接导出黑白线稿，画的细的会有比较复杂的配景植物、人物，虽然是很重要的图纸，依然很难第一眼就被读者关注到；又或者继续加工，拖进PS里填充纹理和材质，制作一张彩平。然而当平面色彩过于花哨，又会难以和其他图纸保持视觉上的平衡。

今天就用平面图开刀，介绍一种花式画平面的方法，在保持图面小清新的同时让人“忍不住多看两眼”。

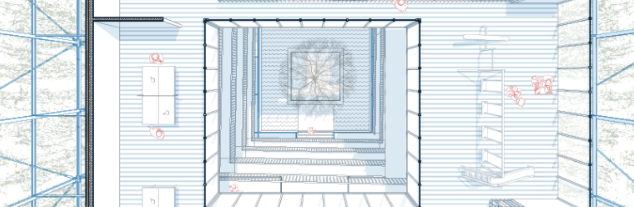

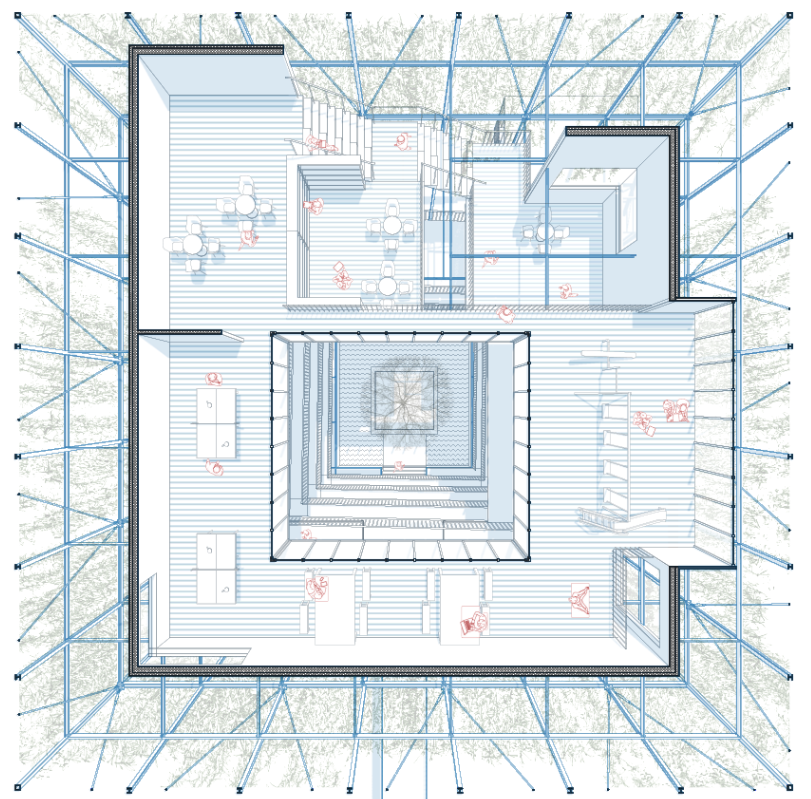

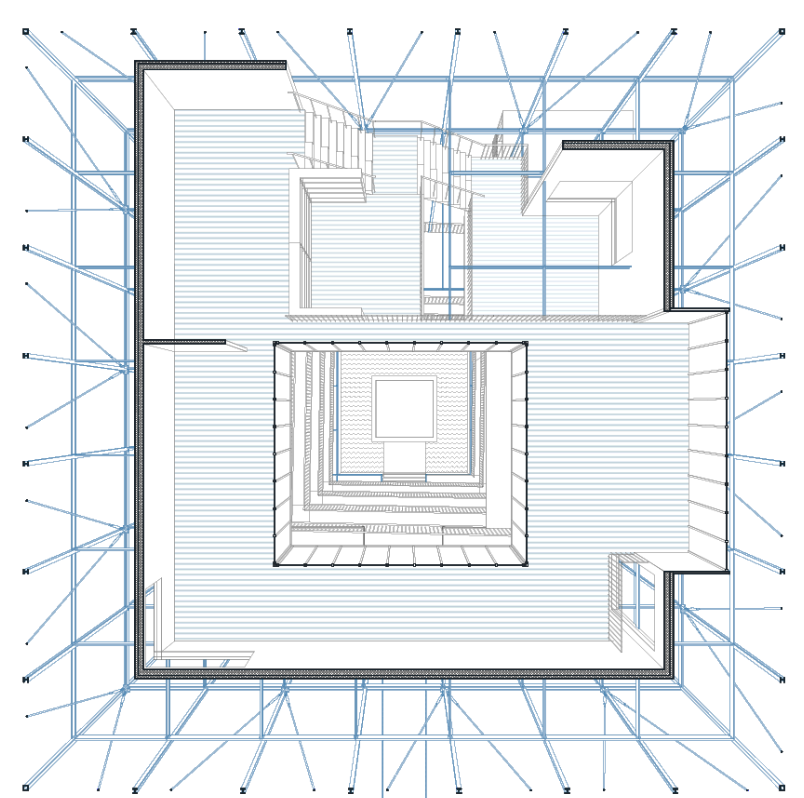

最终效果：

▪  步 骤 ：

1、首先你要有一个模型

这里以skp文件作为例子，rhino也是类似的方法。

确定好要展示的平面高度后剖一道，调整好角度。

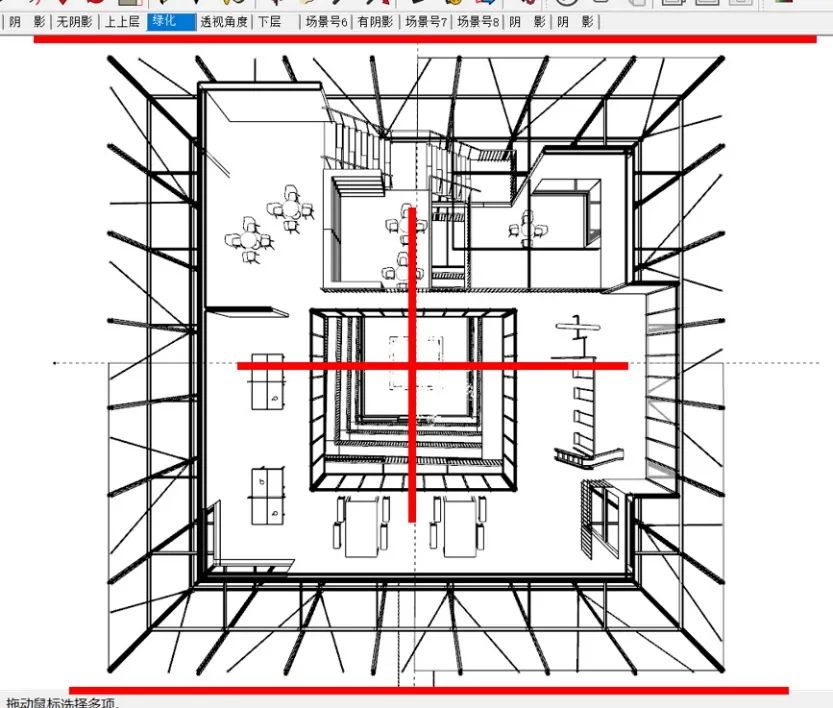

Tip：这里可能会遇到的问题是，如何确定模型对其窗口平面。有一个小技巧，可以借助辅助线对齐视图。在剖切平面上拉出两条十字交叉的辅助线，转动模型，调整视角直到整个十字和SU窗口工具栏对齐时，剖面角度校正就完成了。

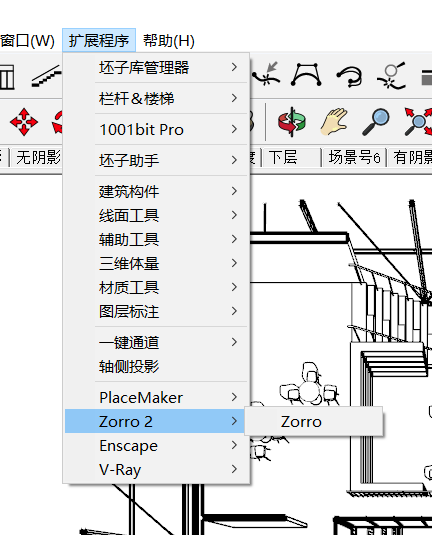

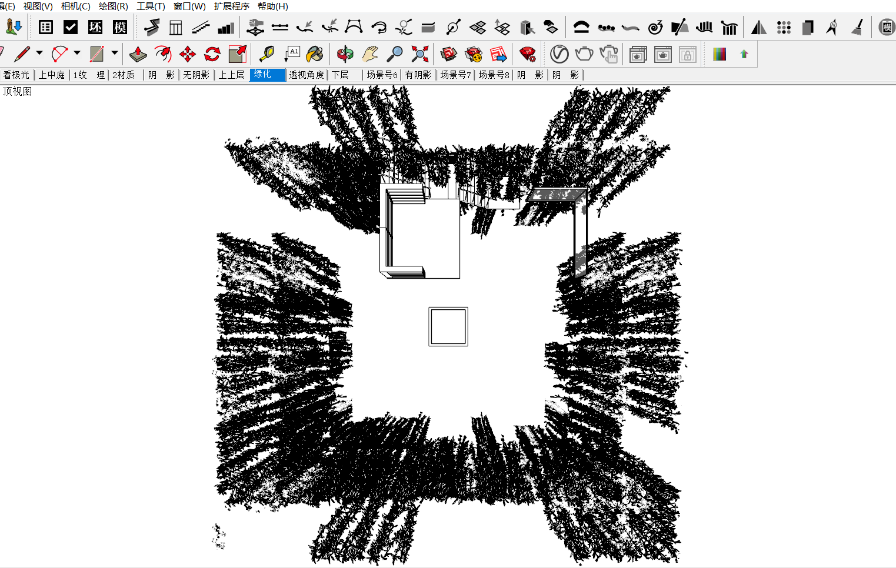

之后就可以导出剖面。SU无法直接导出剖面视图的线稿，需要使用插件（佐罗刀）剖切模型并保存。（保存预警：佐罗刀剖掉的就没了，动刀前记得存好视图并保存模型文件副本！！！）

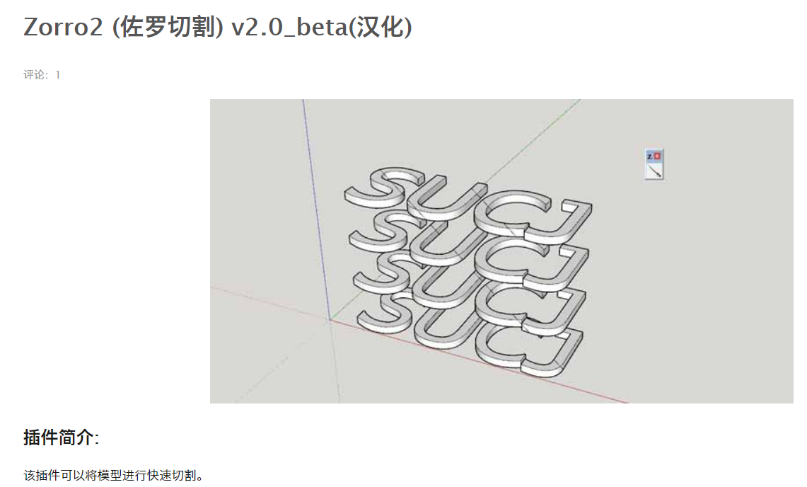

佐罗刀使用方法及插件文件下载：http://www.sucj.me/index.php/archives/16170/

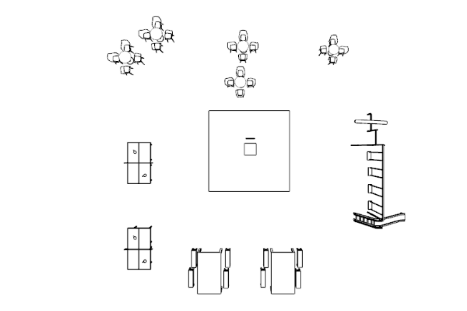

为了方便加工平面空间的线稿，避免线稿太乱，配景和家具单独导出一份。

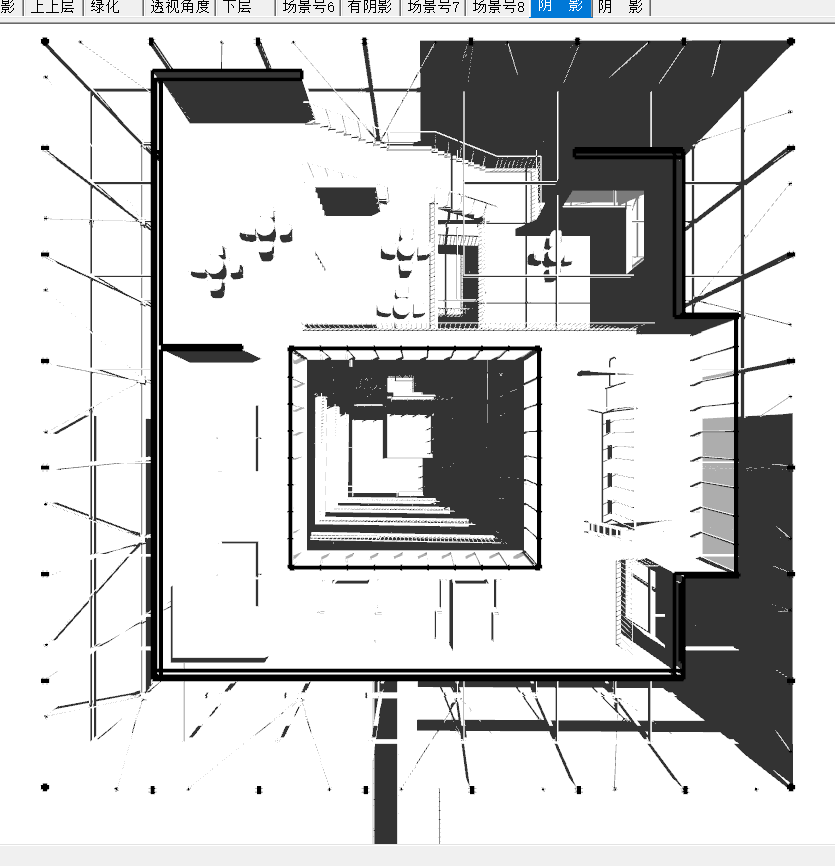

别忘记消隐模式存一张阴影图备用。

2、处理线稿

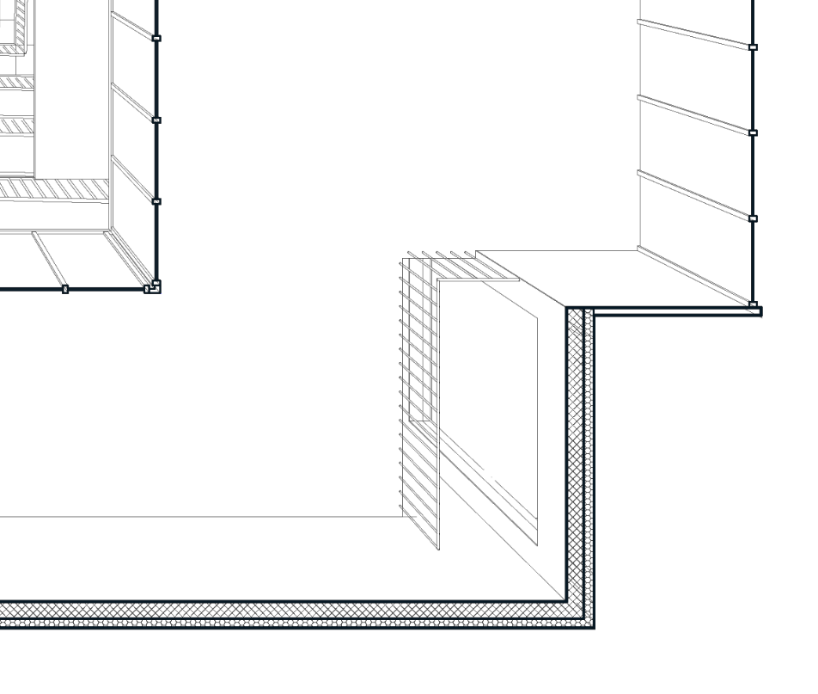

导出dwg，在cad里进行再次加工。在cad里，剖线和看线是自动分好图层的，方便更改。在剖面上加一点简陋的构造（全靠填充撑场面……），设置好分剖&看线的线型区分层次。

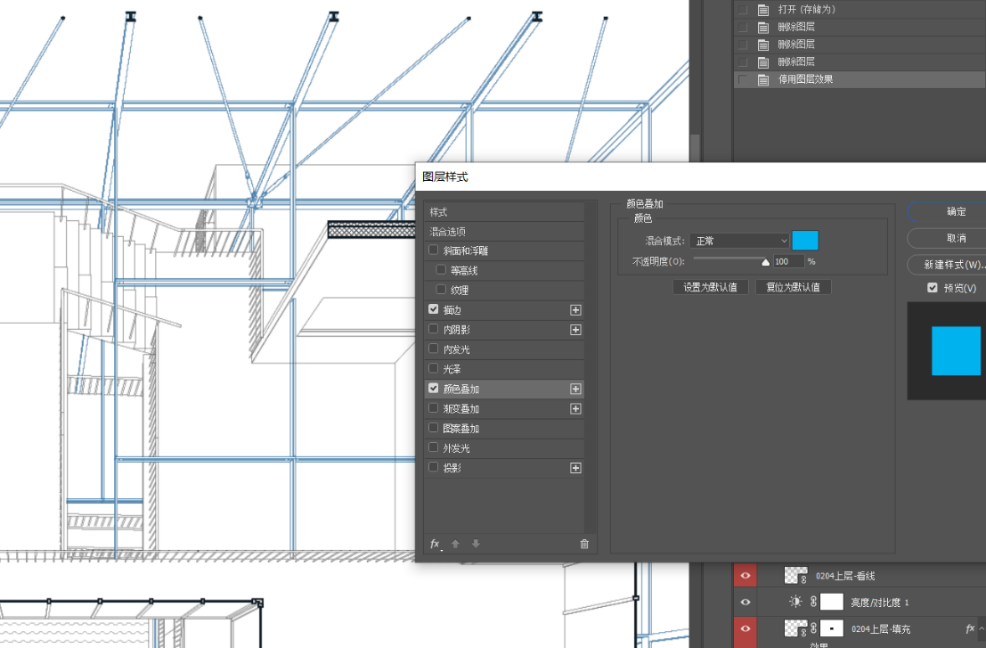

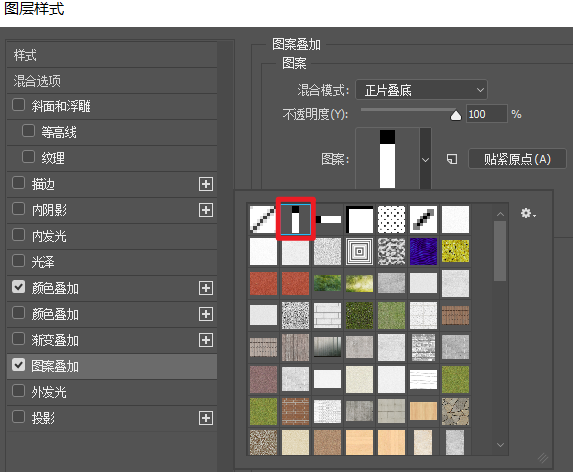

设计上，外层空间有一个框架系统，我打算通过颜色区分。给图层样式加一个蓝色的叠加和描边。

3、注入灵魂

家具：直接使用模型单独导出的线稿即可。

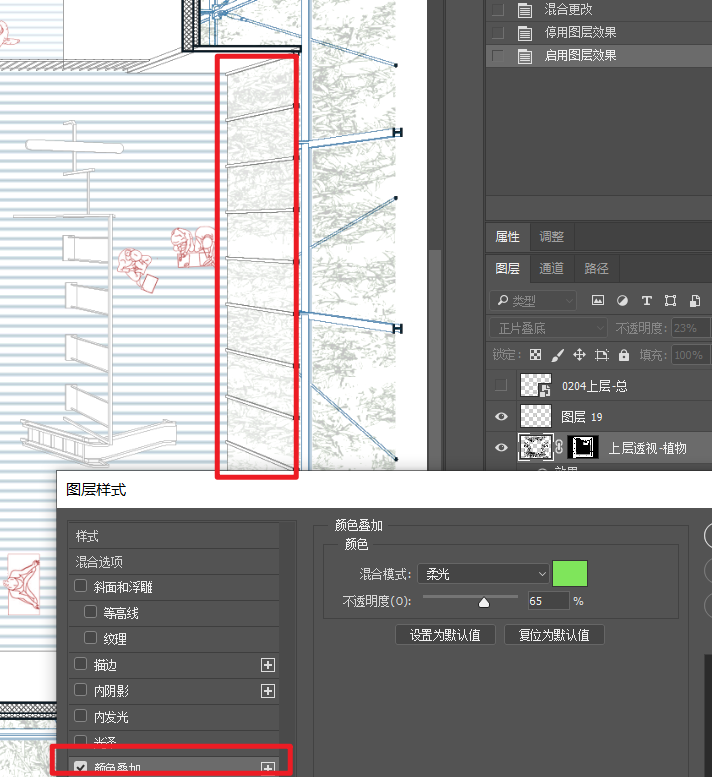

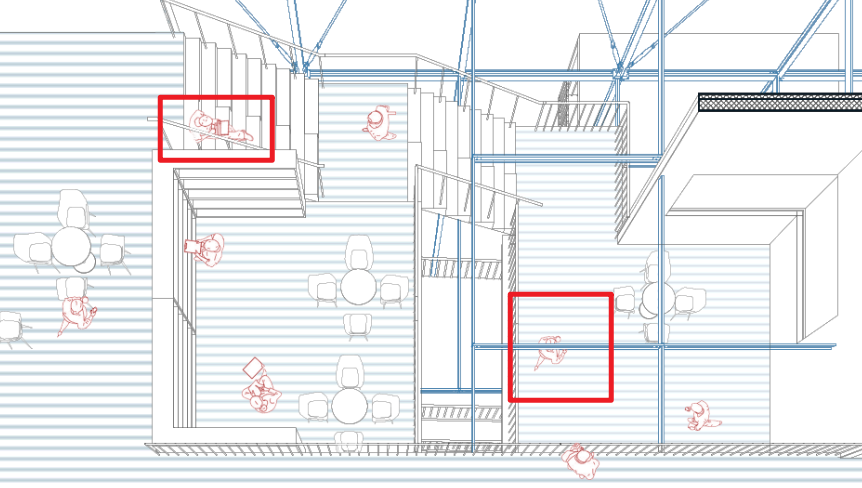

如果想让人物尺度、活动在图上表现的更清晰，同样可以用颜色区分。给整个“人”文件夹加红色颜色叠加，就不用每张都改色了。一些细节上的前后关系注意一下，用蒙版抠抠图，更好的以突出空间感。

过程并不复杂，花费时间不多，却比黑白线稿要更具表现力，你还不快快学起来吗~

这里给大家分享几个能找到线稿风人物配景素材的网站：

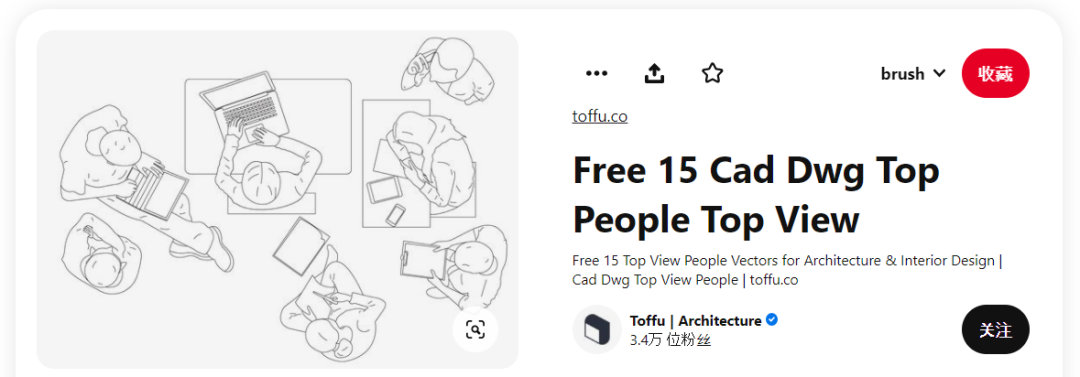

首先是上图里的toffu，除了cad block，还有矢量平面人物和摄影素材，付费免费都有，Dwg、ai、png等文件格式都有：

▪ https://toffu.co/collections/cad-blocks

DWG Models、Acad Block这俩从站名就能看出主打dwg图块，可以下载其他用户上传的素材，资源比较多，非常丰富。

▪ https://dwgmodels.com/people/

▪ https://acad-block.com/people-cad-blocks/

Dimensions，也是线稿素材，风格强烈的原创设计网站，类别丰富，由于是自主设计所以同一个素材各个角度的图都有。

▪ https://www.dimensions.com/classifications/humans

* 文章来源：纸盐
