运用Arcgis进行地理数据分析在城市规划方面的运用较多，对于景观专业的一些大尺度项目设计也是必不可少的，例如乡村规划、棕地改造、旅游区规划等等。通过这些地理数据的支持才能让设计更加有科学依据。

本文主要介绍的是利用CAD文件创建TIN~

话不多说，我们直接开始吧！

 丨具体操作丨

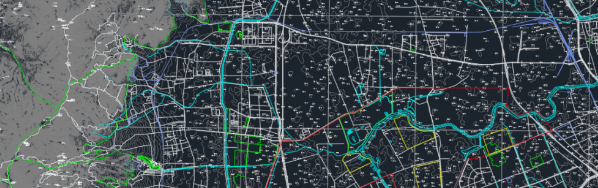

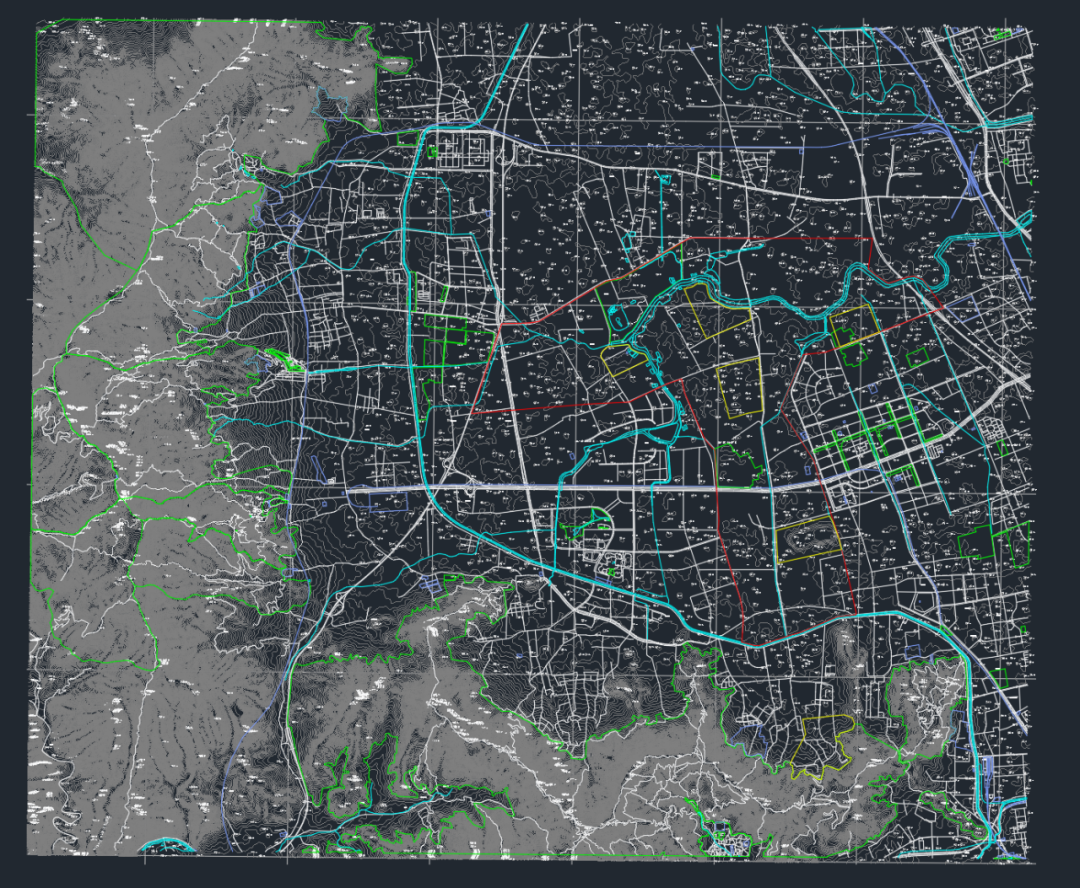

1. 将cad文件的底图处理好，关掉不需要的图层（保留道路等高线等必要数据即可）

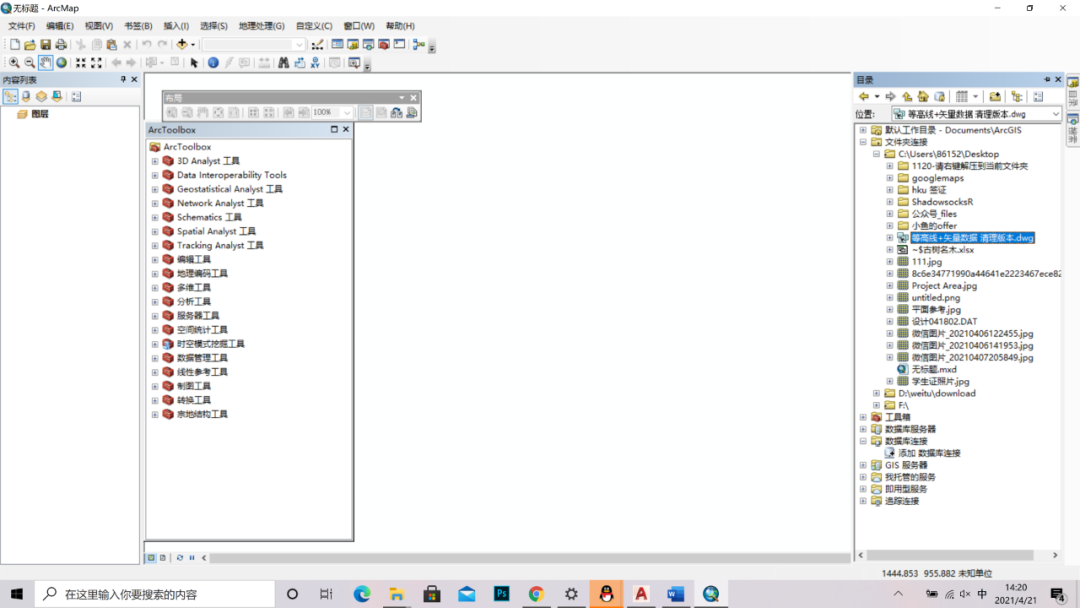

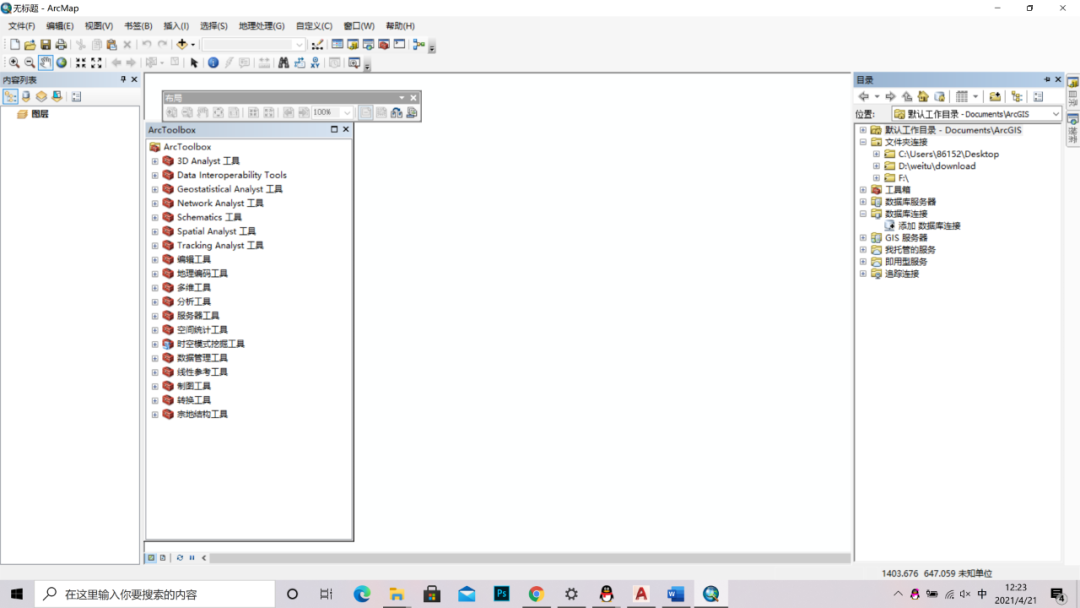

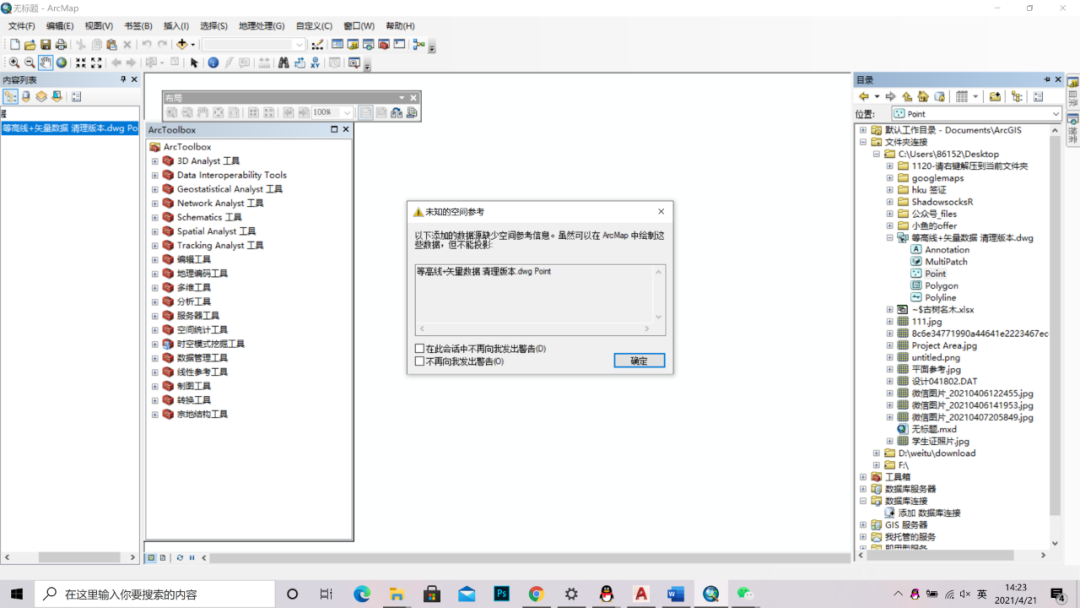

2.目录，选取链接文件夹，找到刚才保存到文件，双击

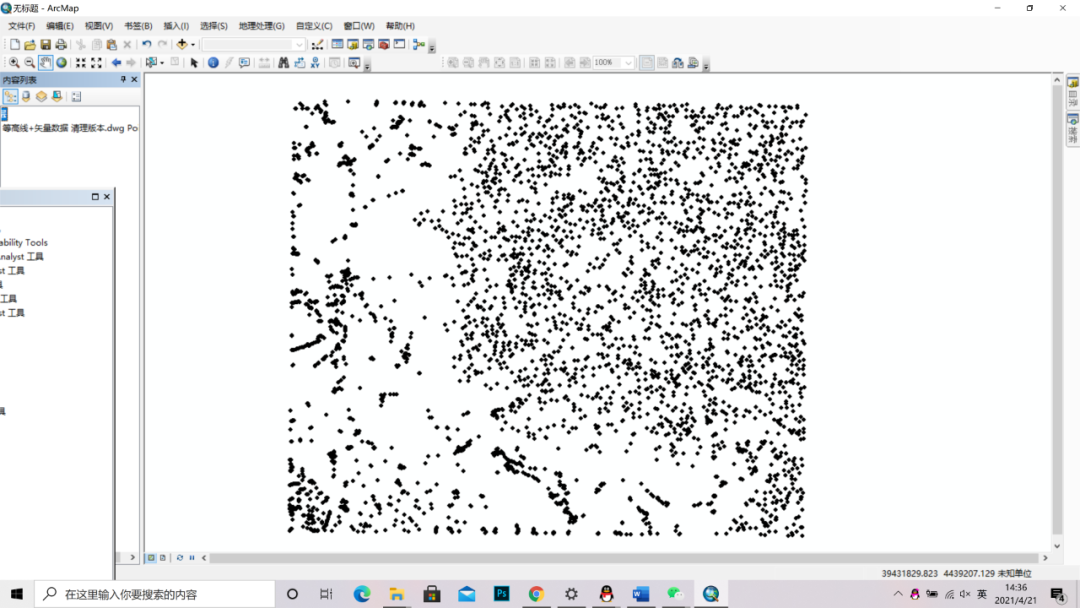

3.进一步清理cad文件，点击点文件，双击Point，拖动进入图层

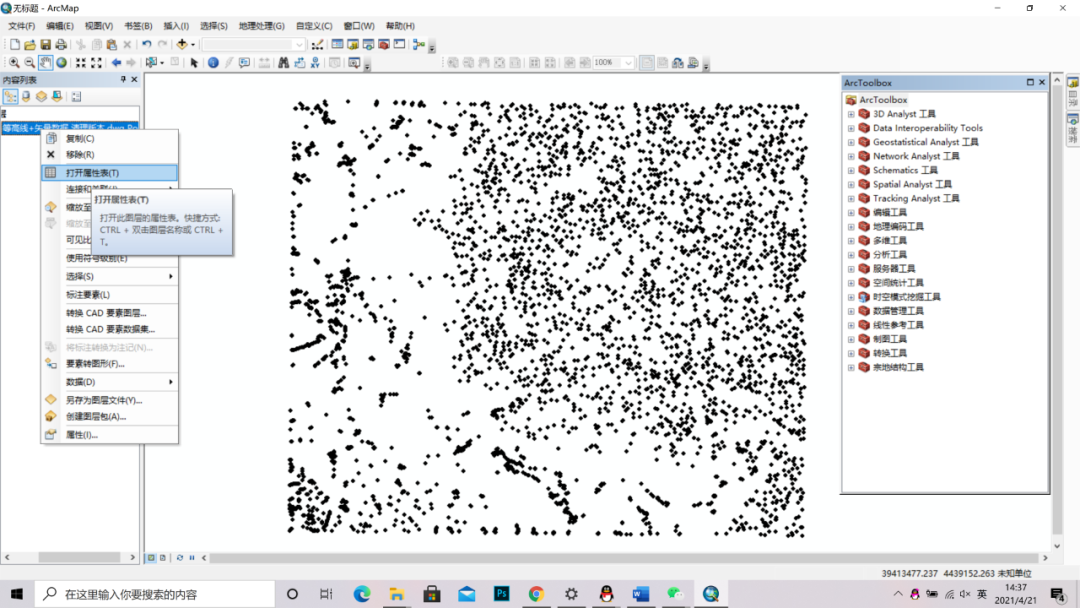

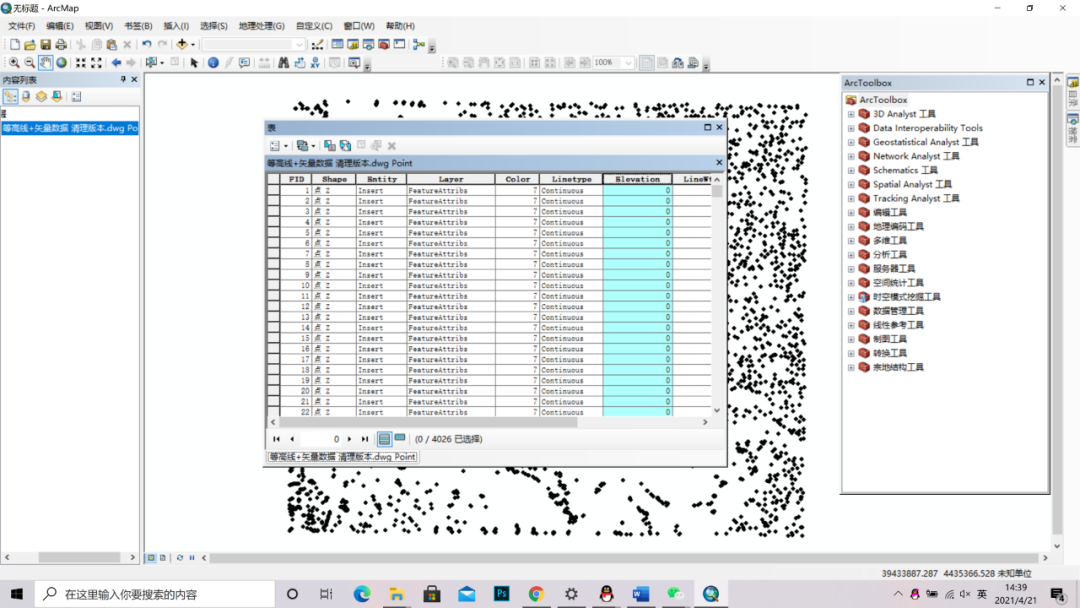

4.右键打开属性表

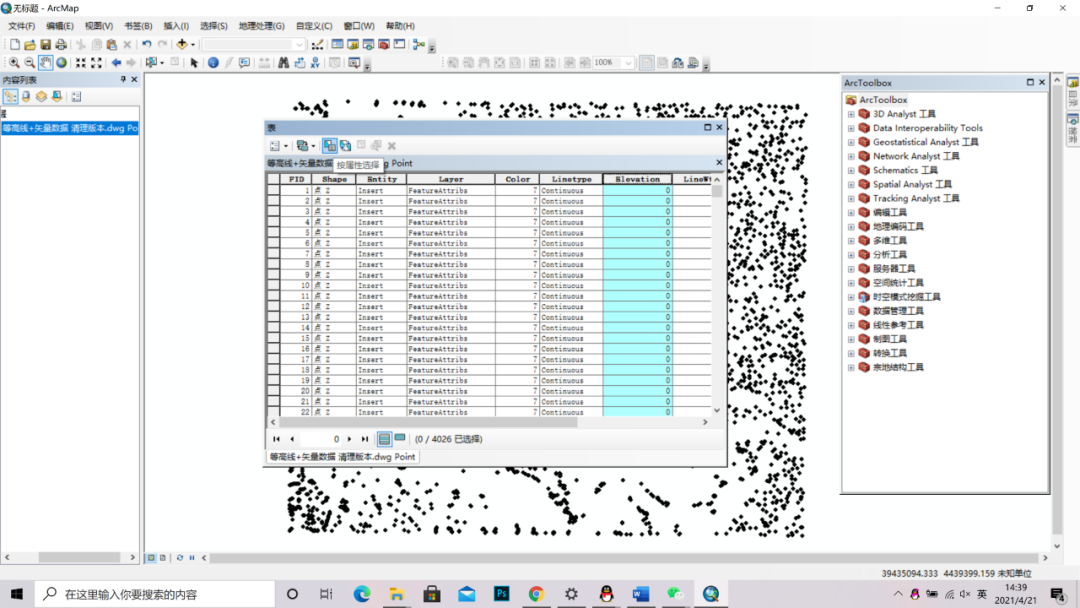

5.选择高程elvation 一列

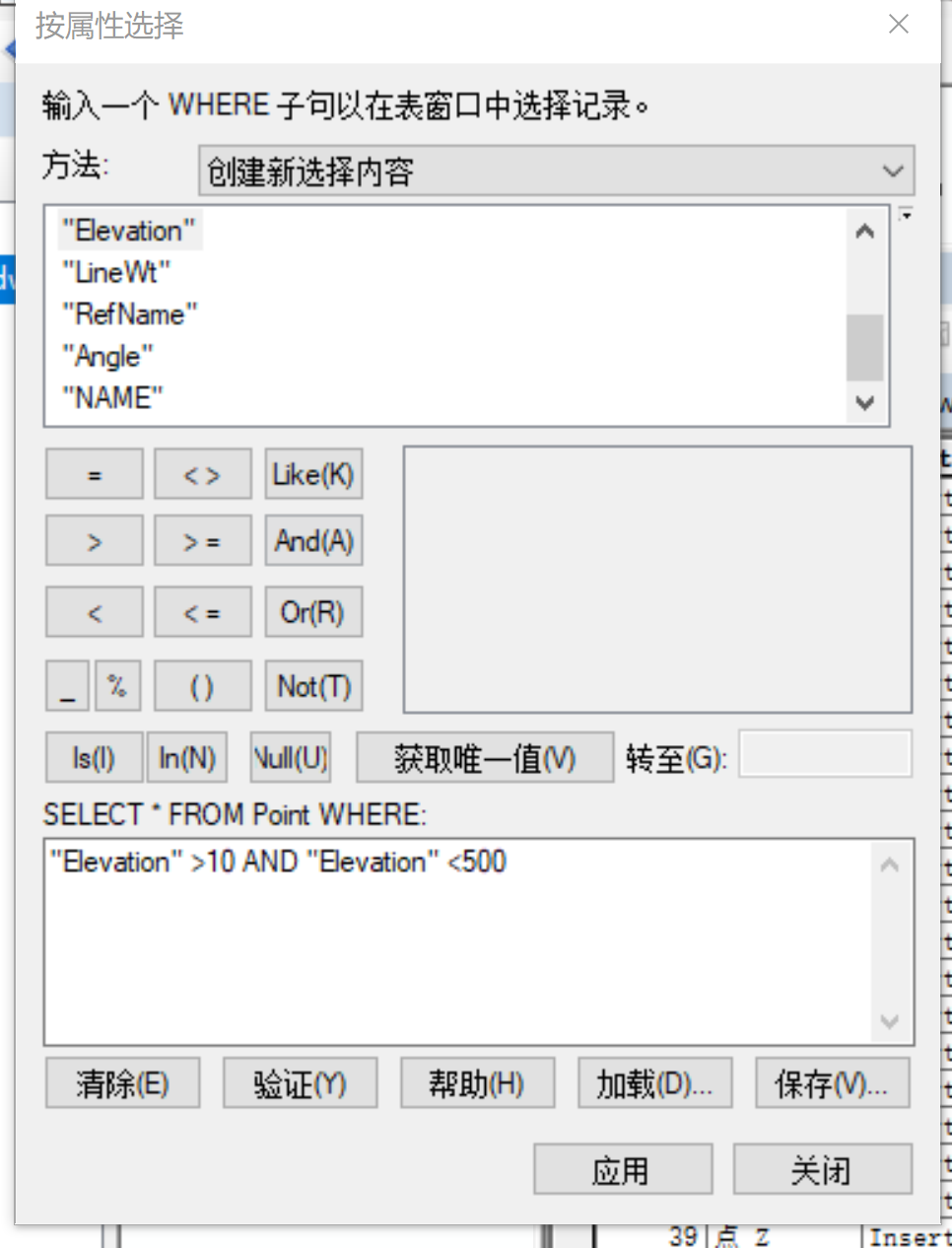

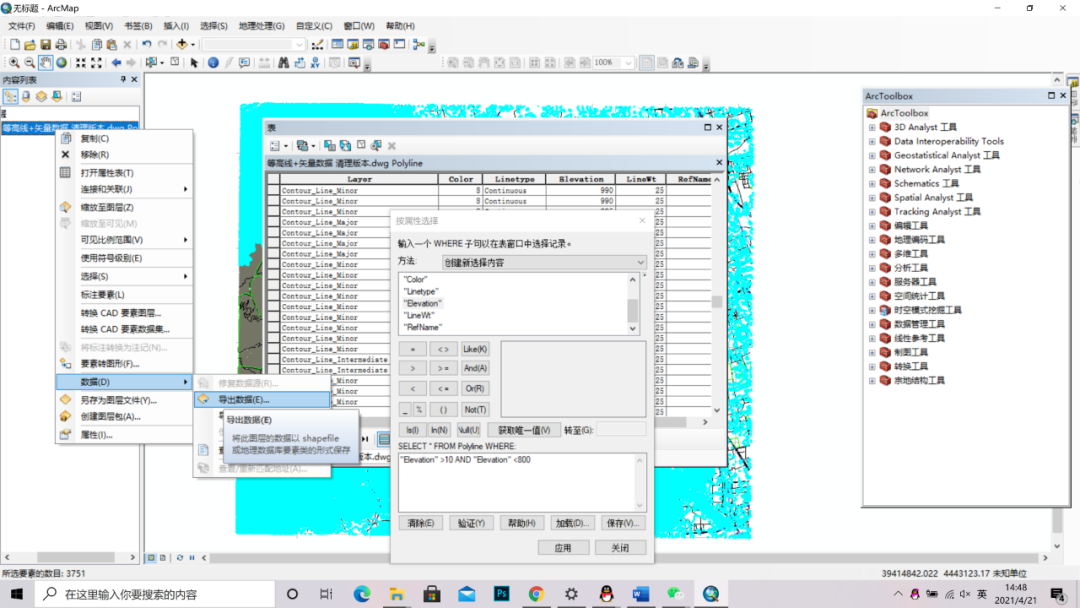

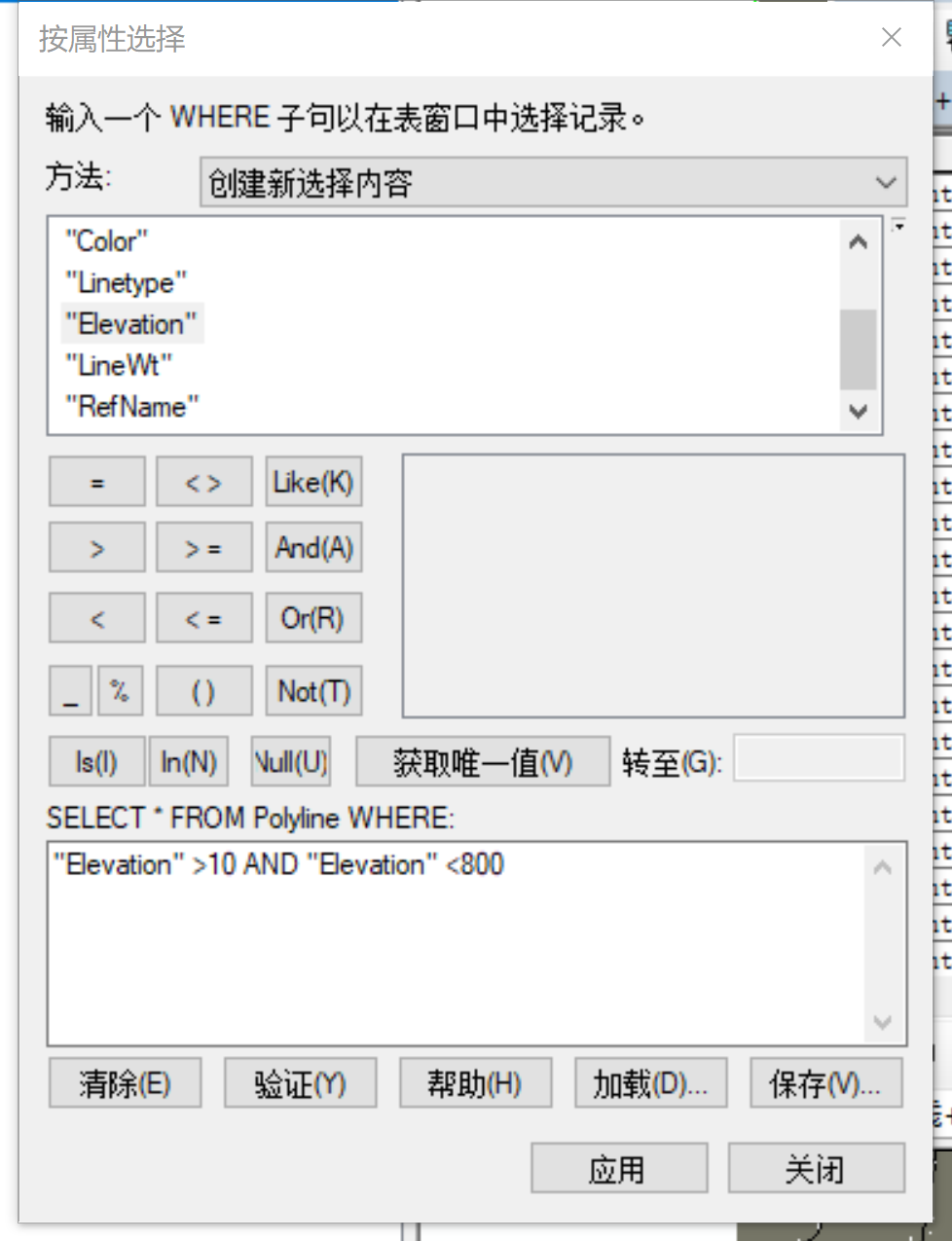

6.同理，清理线（polyline）,按属性选择，输入范围，点击应用

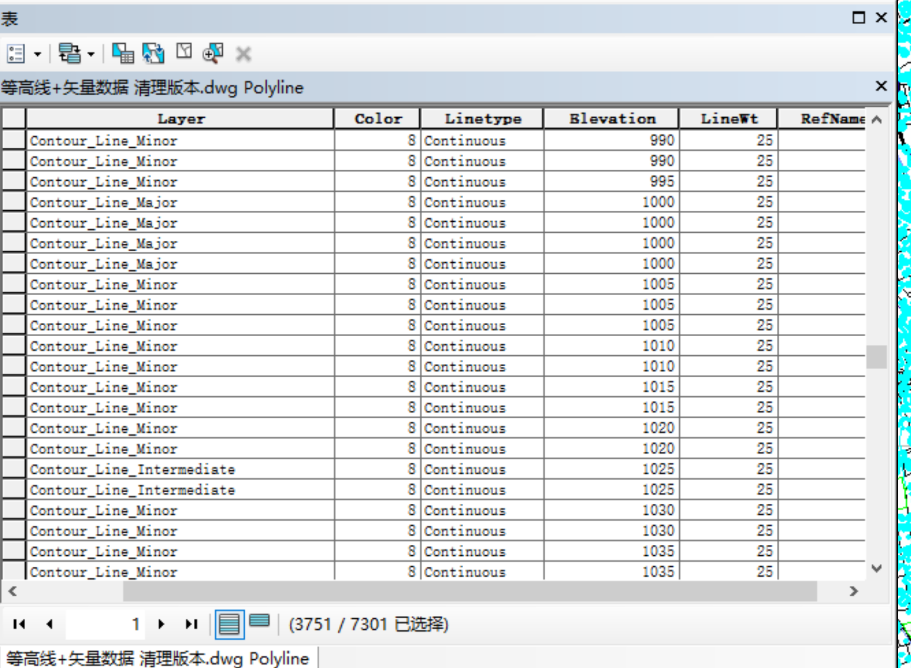

此时有3751条有用的线被选择

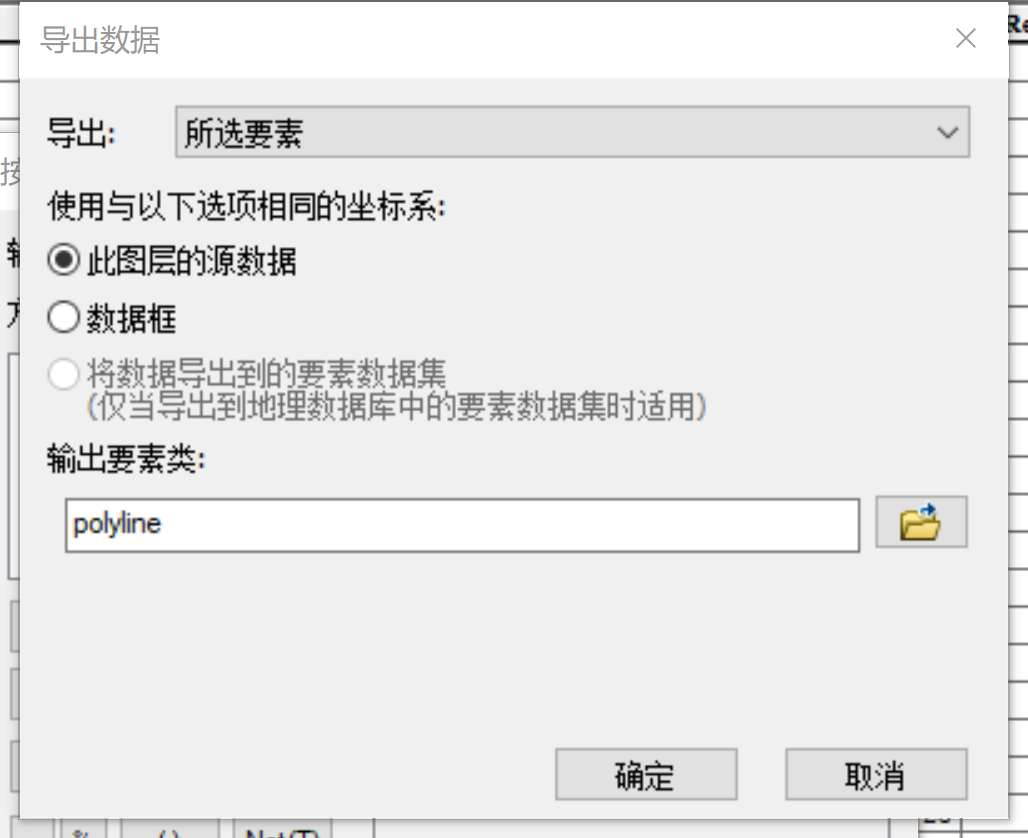

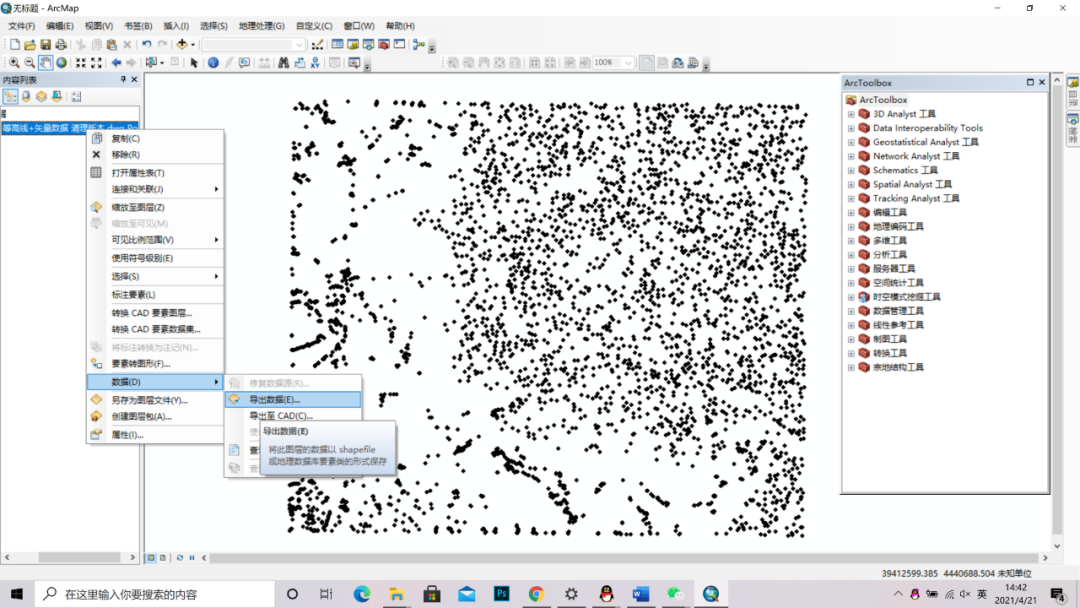

7.右键单击，选择数据——导出数据

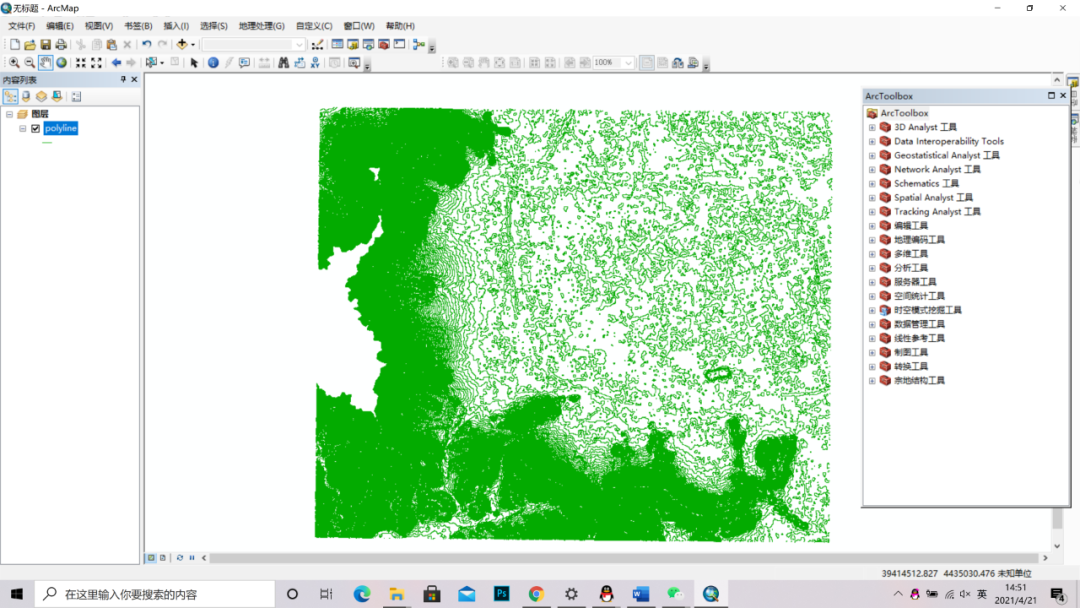

由此得到了有用的等高线数据

同理也可以清理面和字符（annotation）

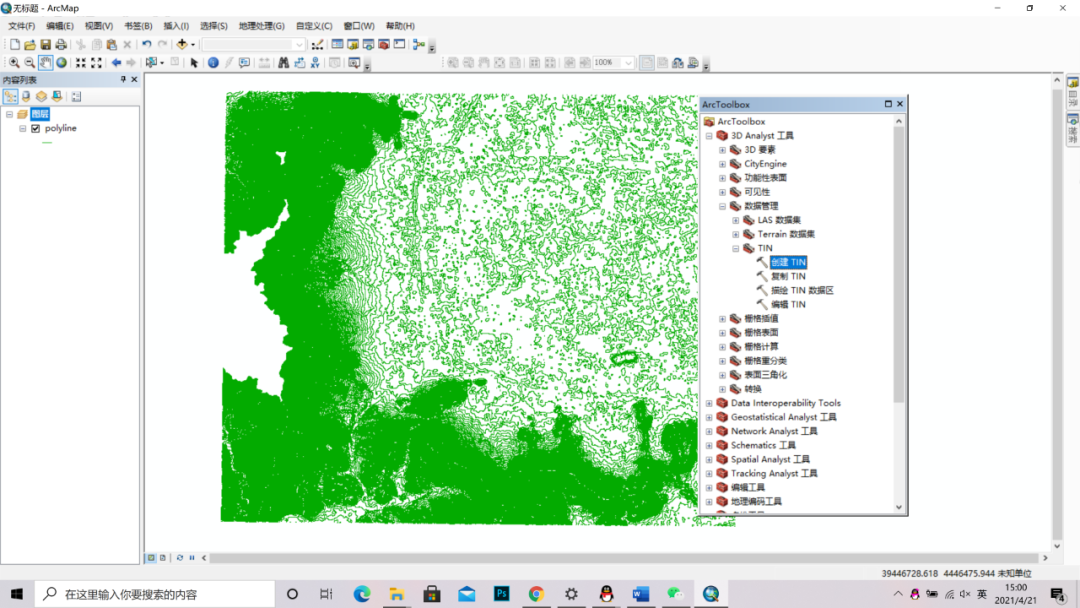

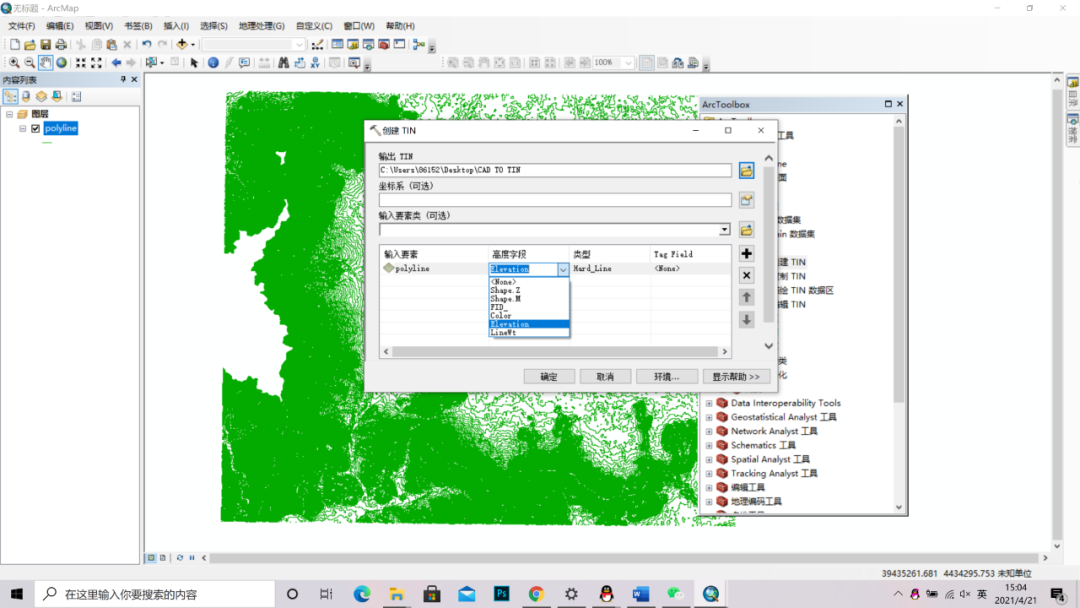

8.下面进入到创建tin的步骤，打开toolbox 选择3D分析工具——数据管理——TIN——创建TIN

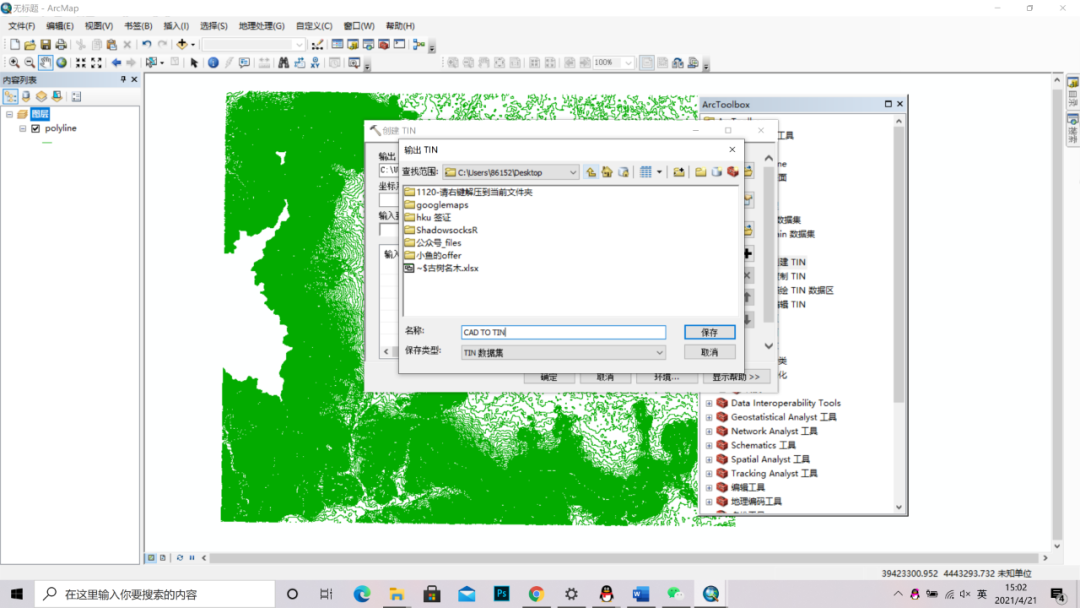

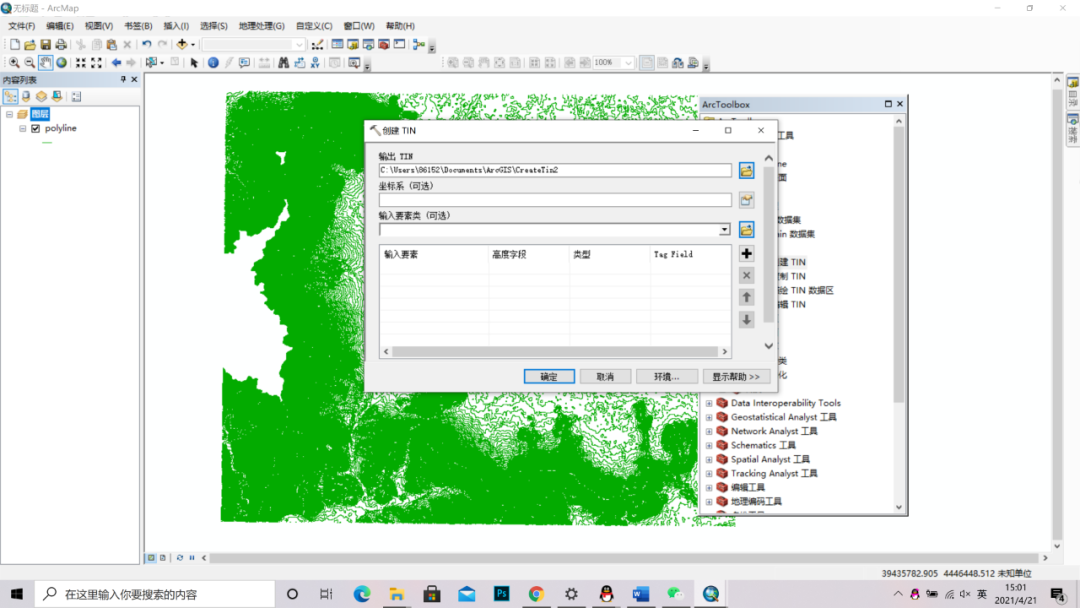

9.选择要保存到的位置，命名。

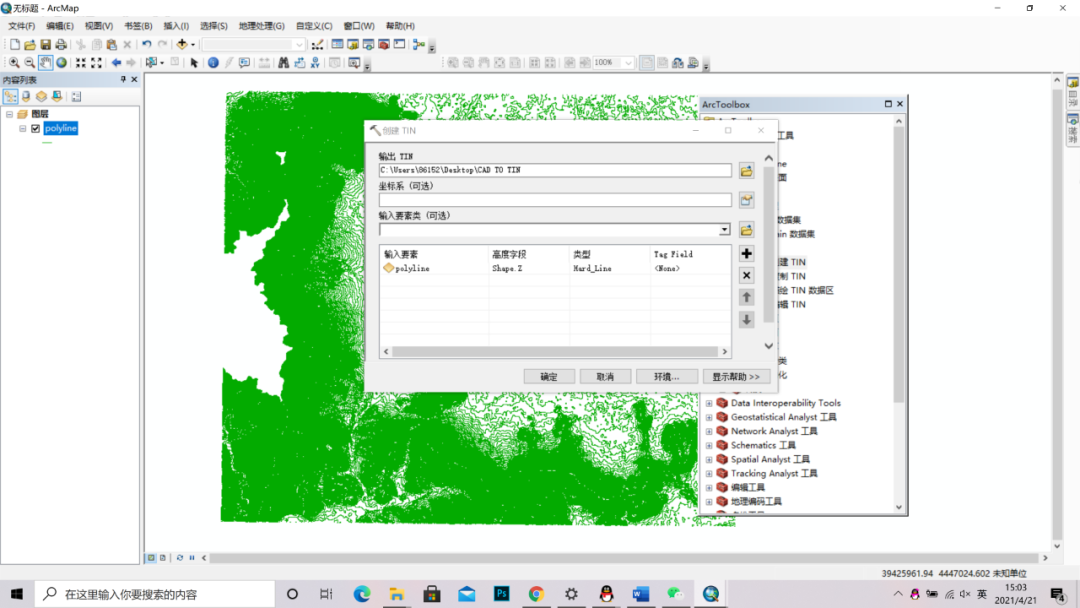

10.在输入要素一栏拖进polyline（由于所用于示范的cad文件point和annotation图层无所需信息所以没有拖入，可随需要而定）

11.将高度字段改为elevation（若有point 和annotation要素也都同样改为elevation）

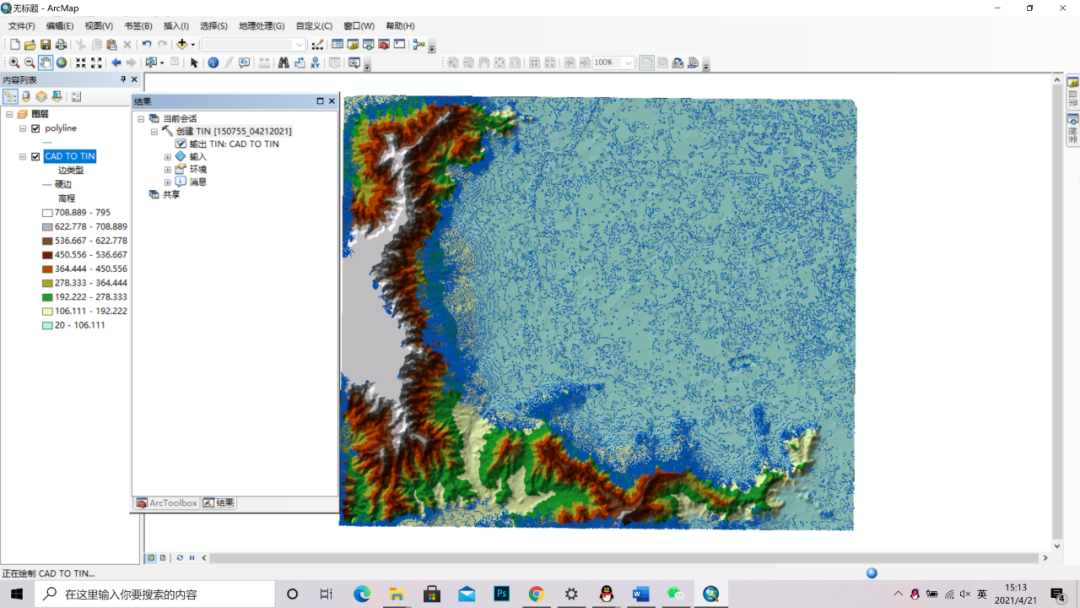

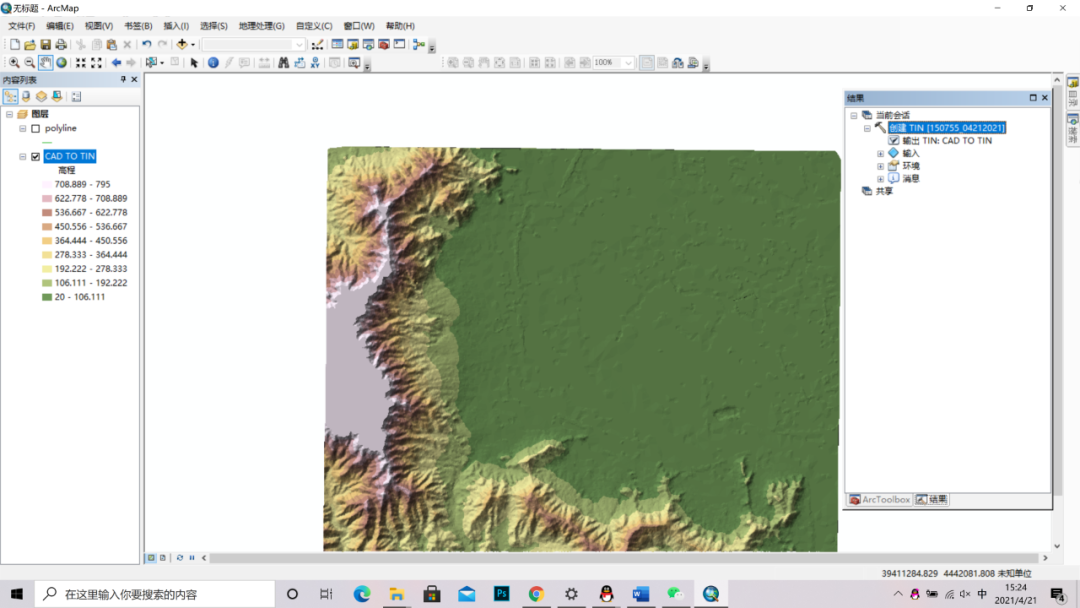

12.改完后点击“确定”按钮，就开始创建TIN文件啦！（过程可能会有点卡，耐心等待一下就好）

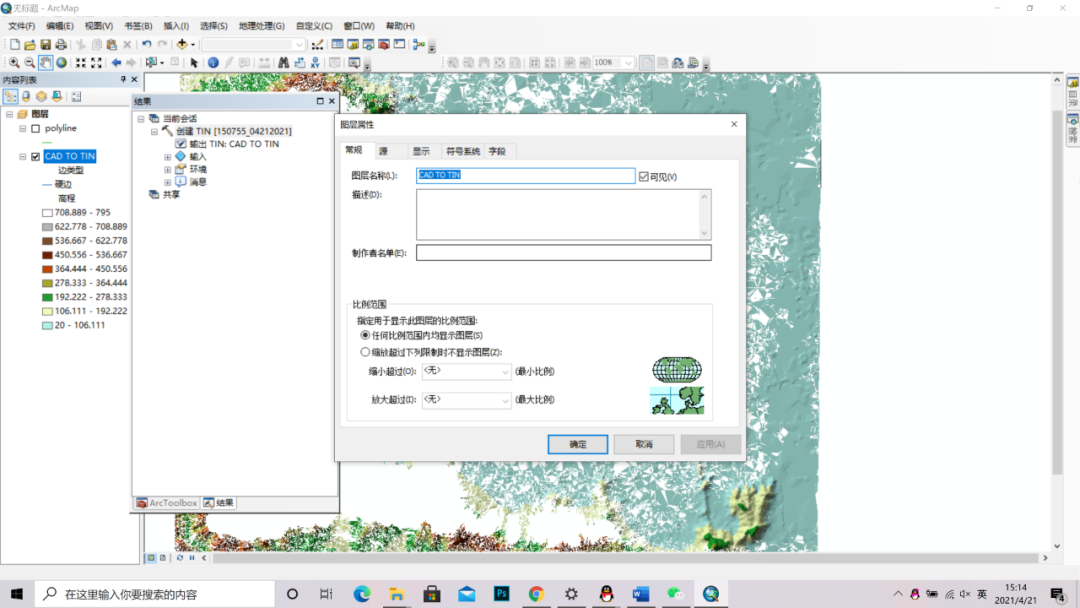

13.双击该图层，可以对分析的数据和配色进行修改

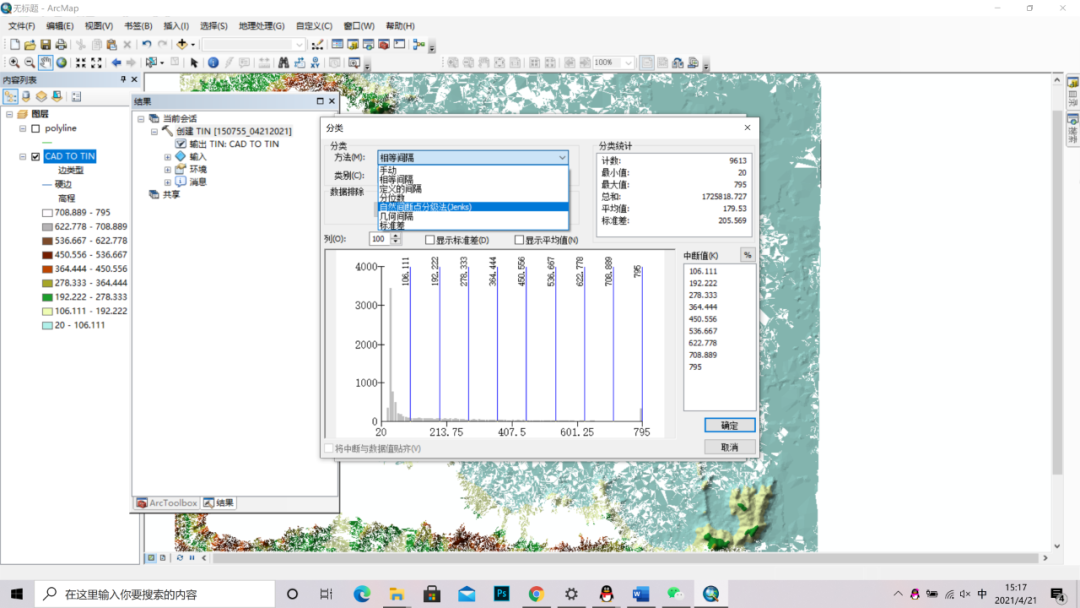

14.高程点的分类可以选择自然间断点分级法，并且选择合适的配色

进一步进行坡度和坡向分析

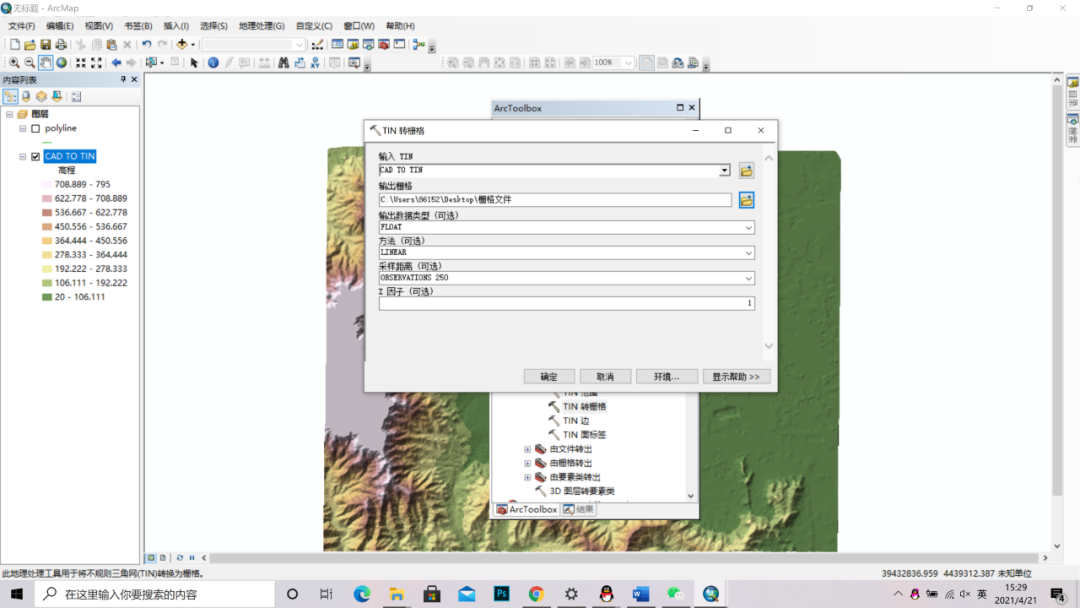

15.首先将刚刚处理过的TIN文件转化为栅格文件。

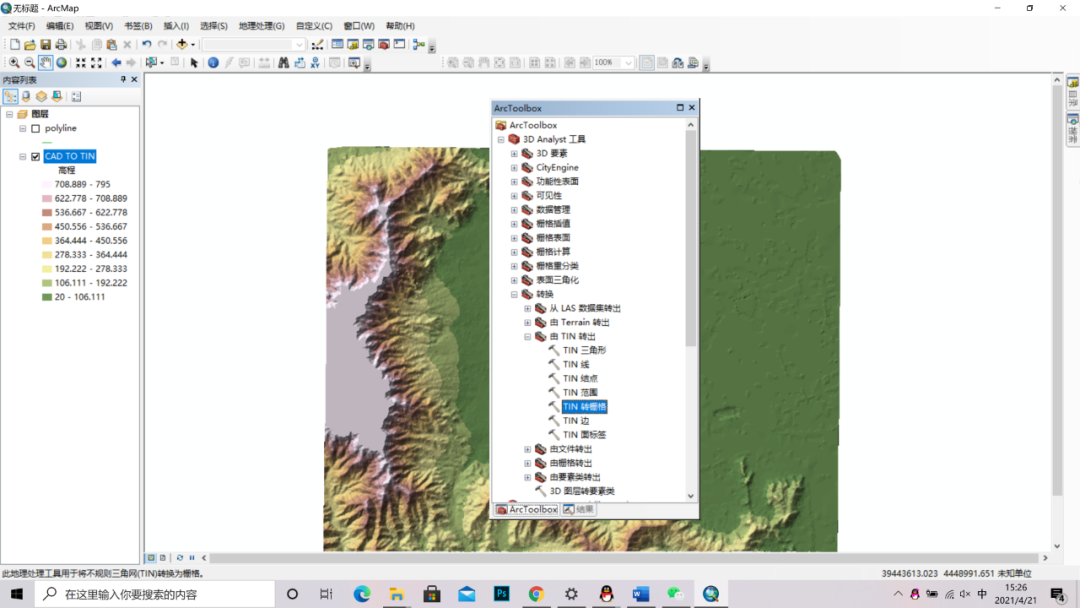

打开toolbox：3D 分析工具——转换——从TIN转出——TIN转栅格

命名为栅格文件

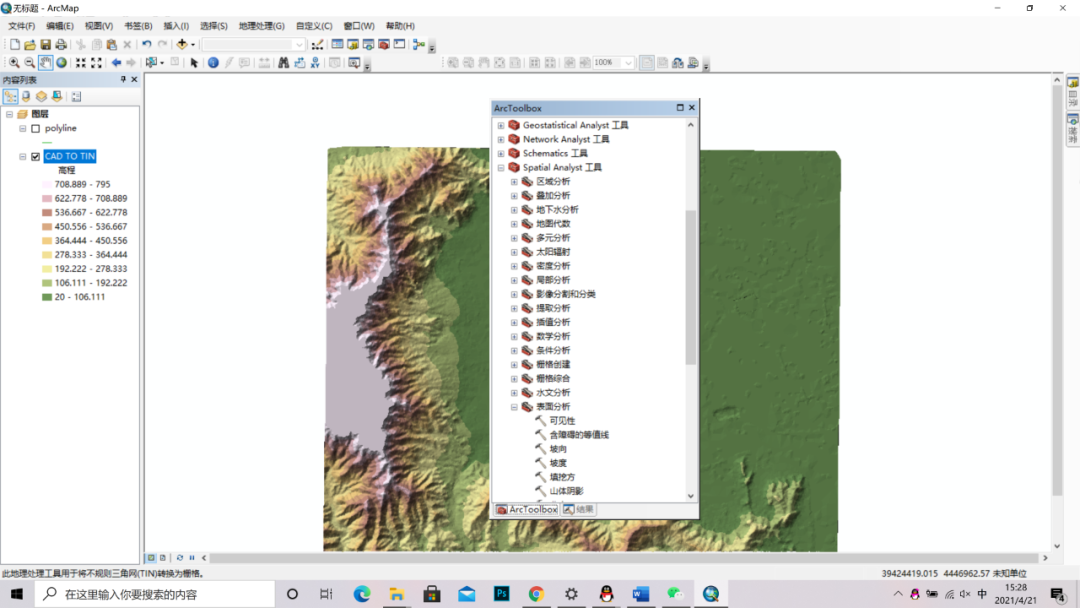

16.下一步：选择空间分析工具——表面分析——坡度/坡向

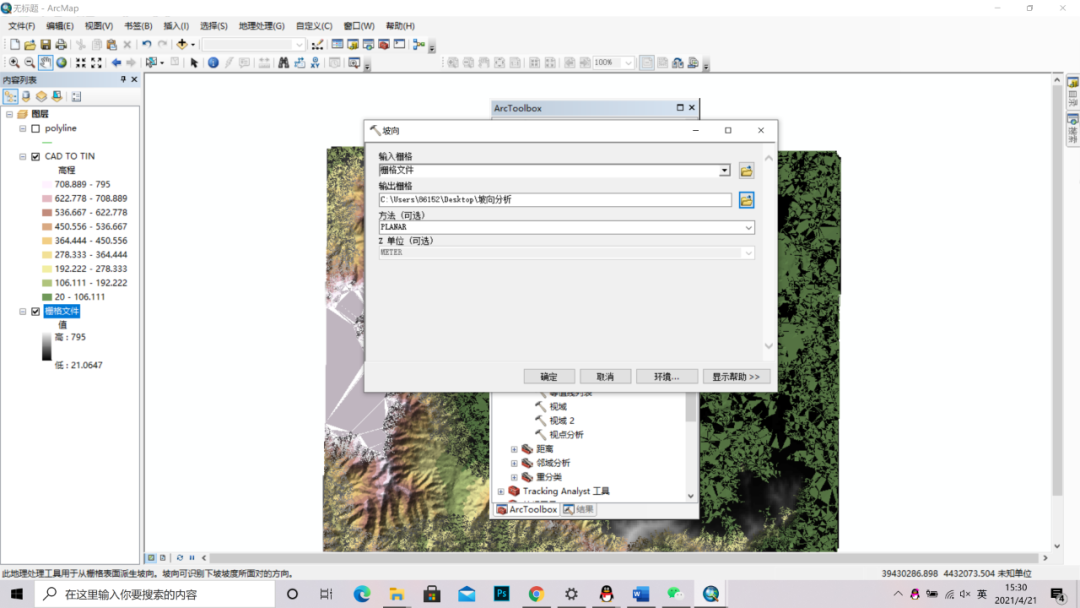

17.输入之前转化好的栅格文件，在输出一栏命名为坡向，点击确定

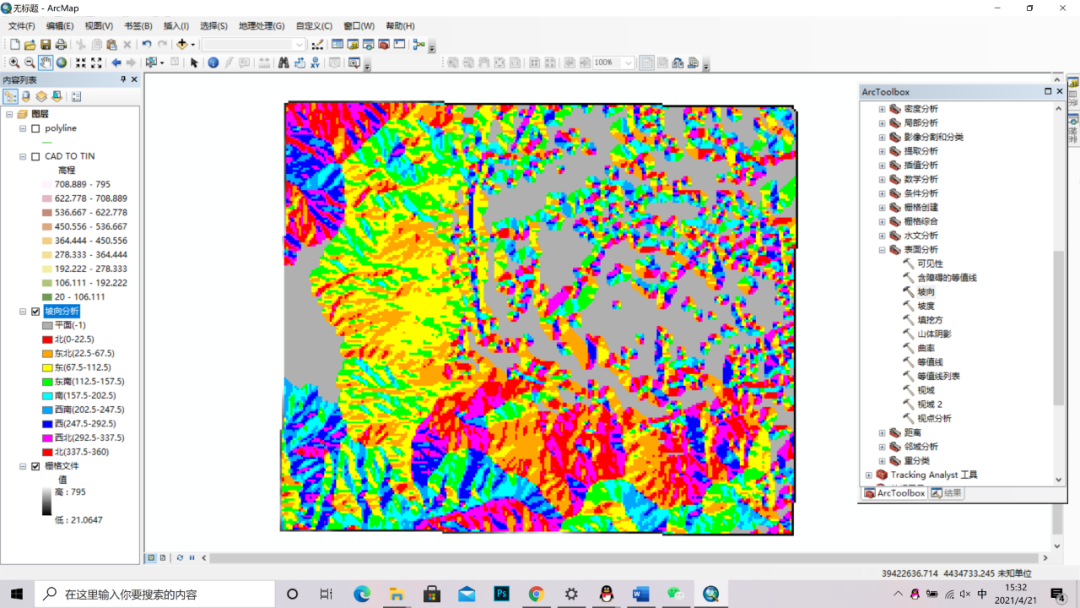

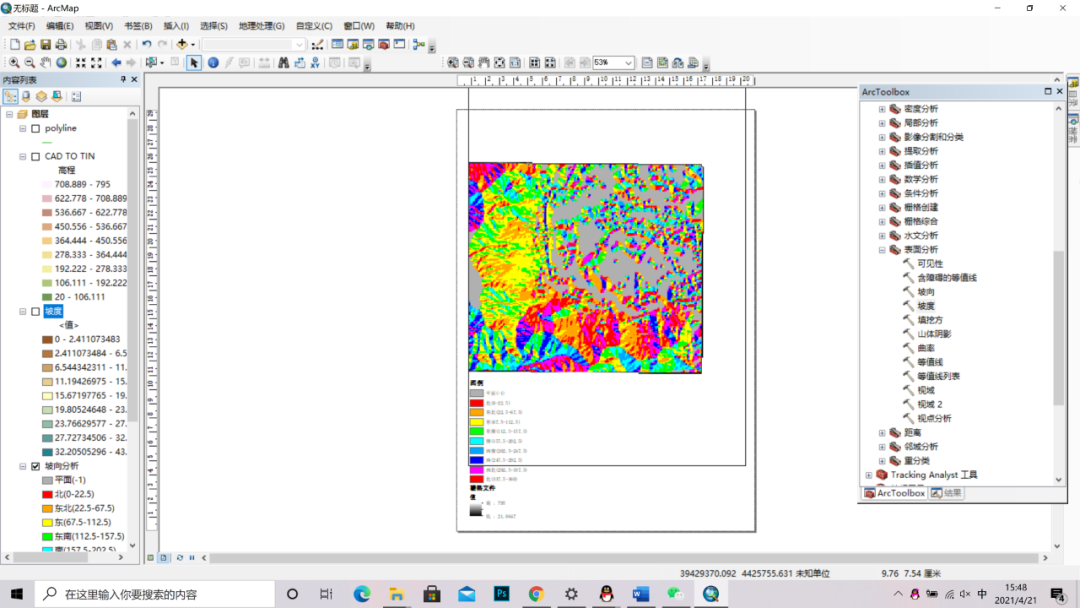

18.得到了坡向分析数据图，同理可以双击图层修改颜色等属性

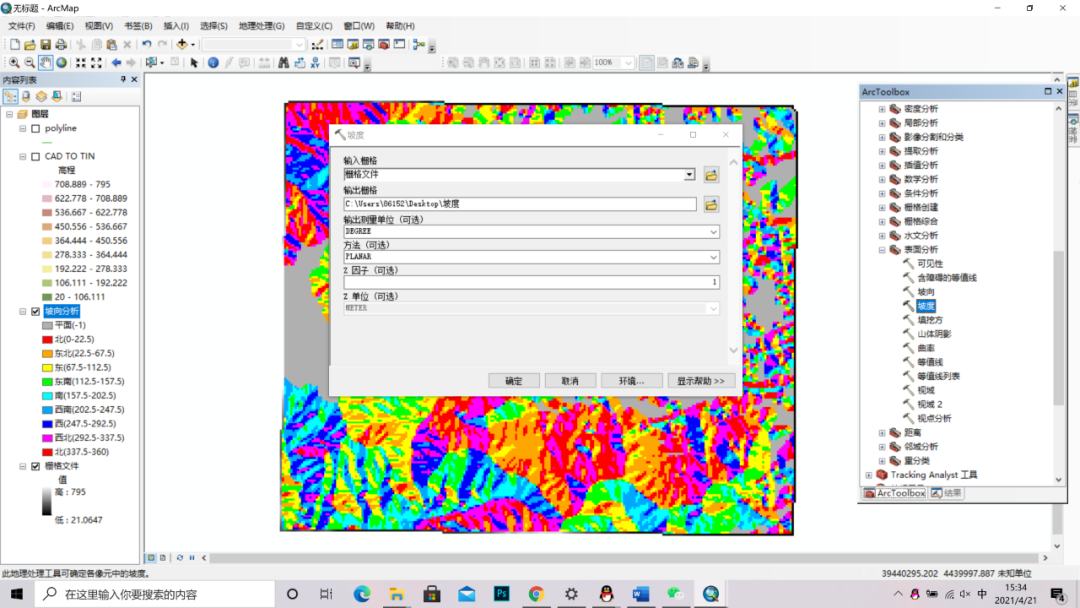

19.下面进行坡度分析：

双击toolbox中的坡度选项，输入栅格文件，输出文件命名为坡度。

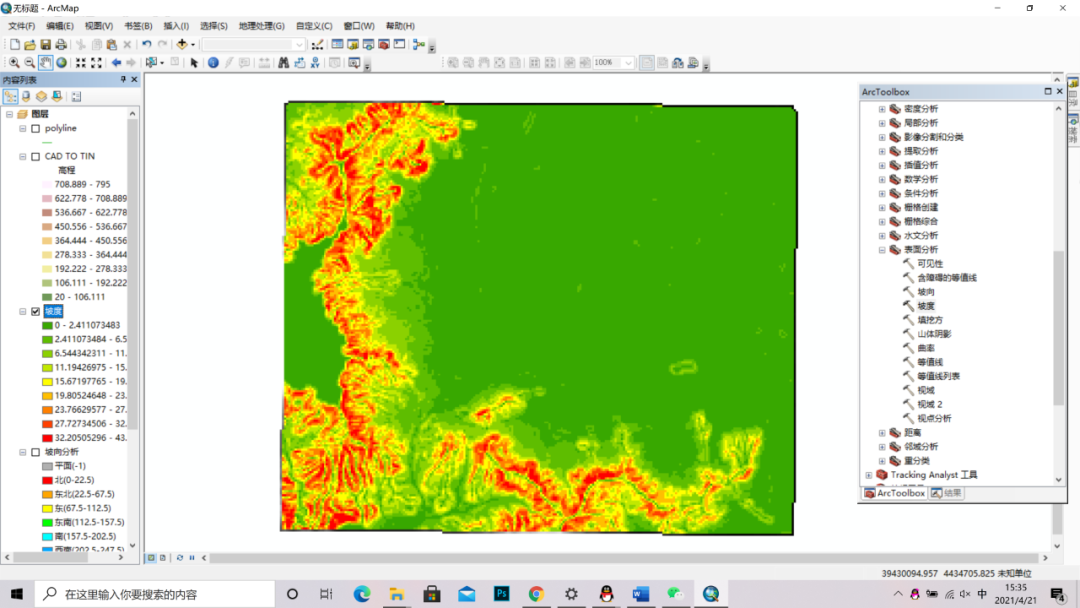

点击确定，得到坡度数据

导出图片：

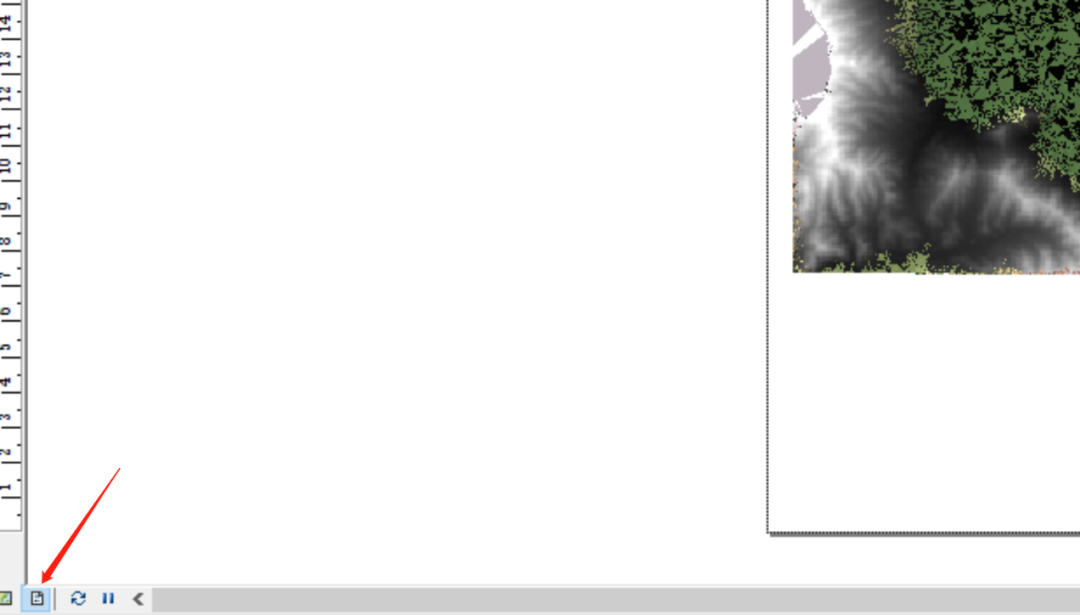

20.点击最下方工具栏的布局视图，将图片放在中央

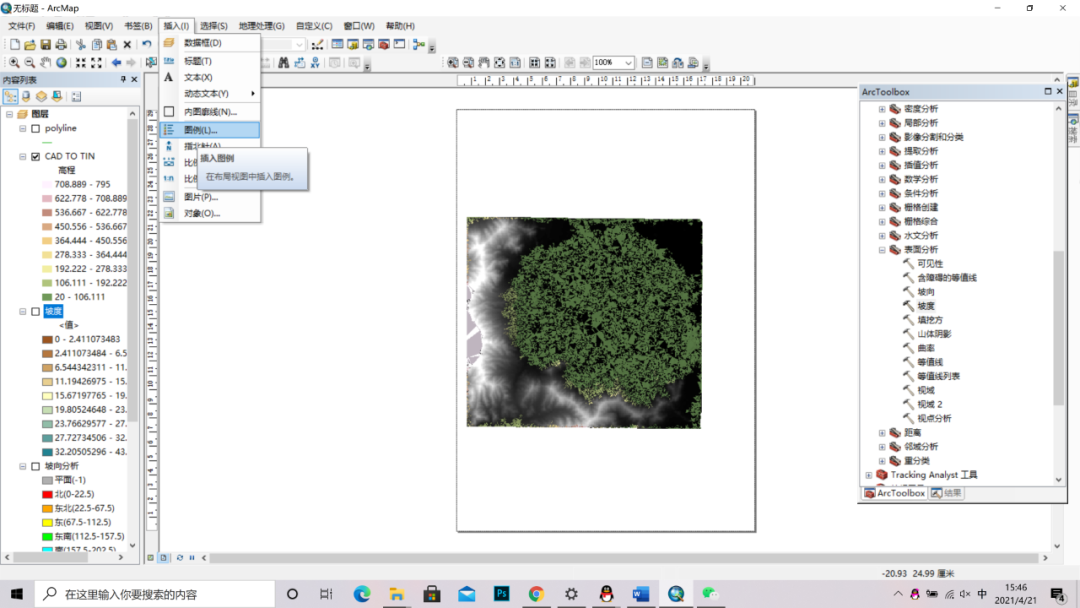

21.点击上方工具栏“插入”，选择插入图例

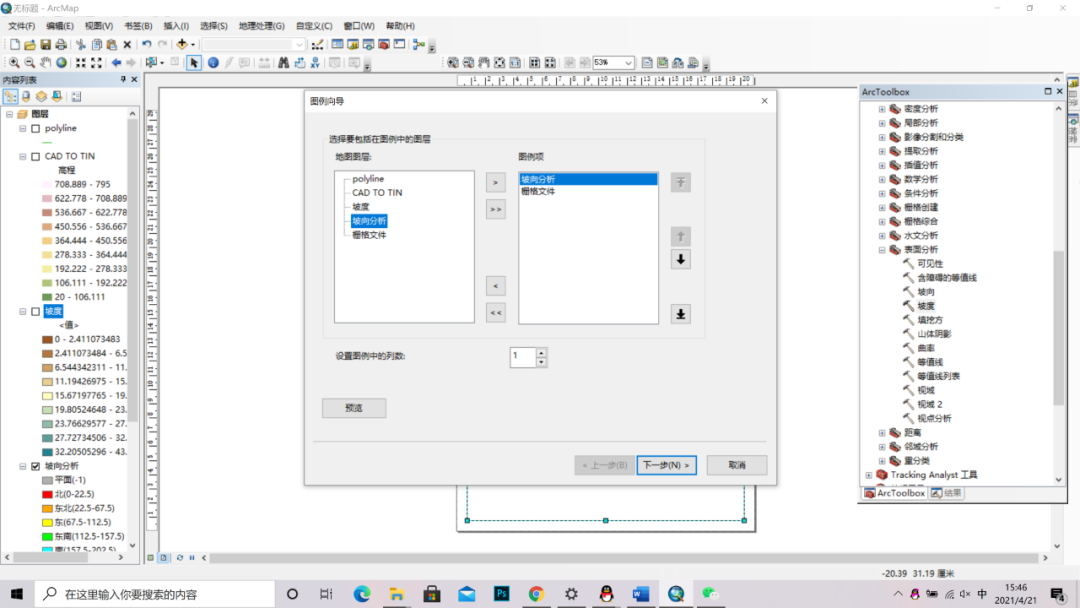

22.选择需要的图例，点击下一步（这里会很卡）

继续点击下一步，得到图例。

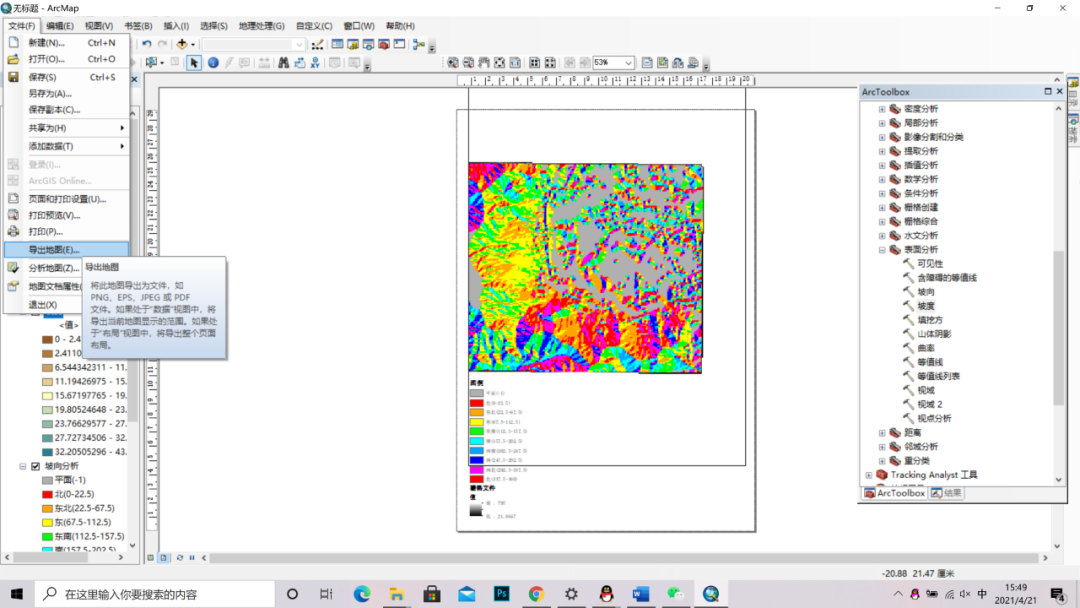

23.出图：文件——导出地图

得到最终图片。本期画图教室到这里就结束啦~别忘了随时补充知识储备哦我们下期再见！
