在做大尺度的项目时，很重要的一个步骤是尽可能的将场地内所有的信息都搜集到，然后根据所收集的场地信息进行mapping，找寻场地需要解决的一些问题，由此来推进设计。所以在一开始，就需要将大尺度场地的基本信息呈现出来，如果当目标已经明确时，则可以只表达出与设计相关的基础信息即可。

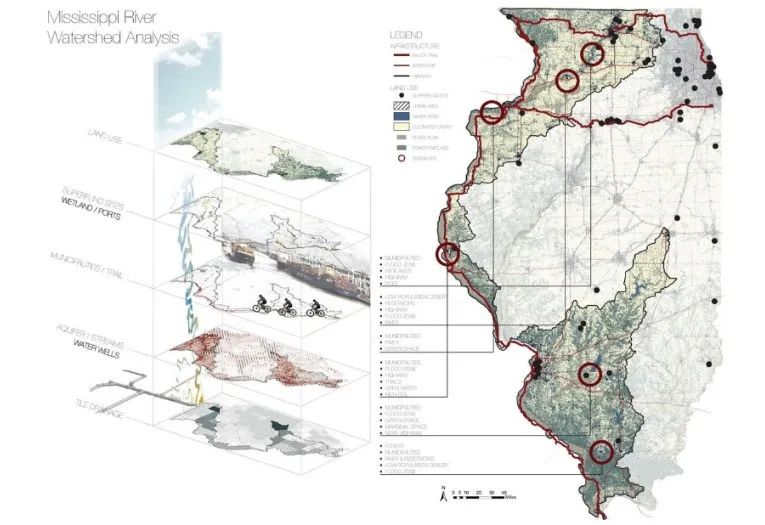

（Reference Pinterest）

今天会向你展示如何从网站获取信息，导入gis，并最终用AI实现图面表达。既保证图面信息，也兼顾了图面的表达。

 丨具体操作丨

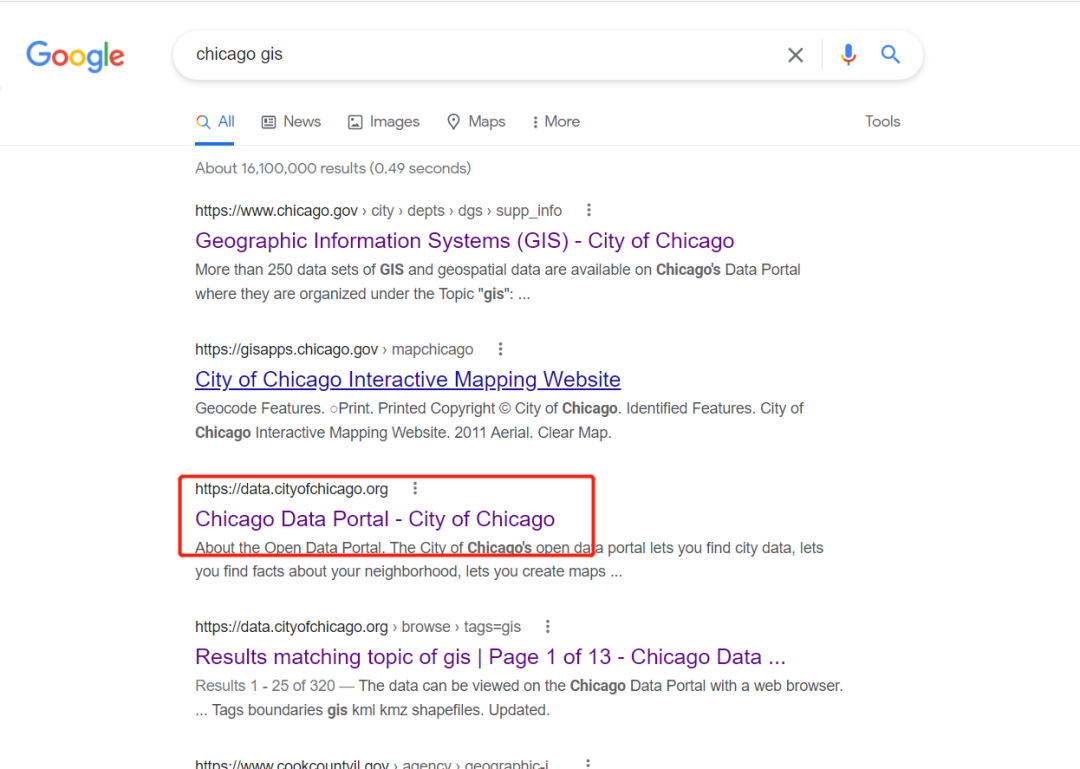

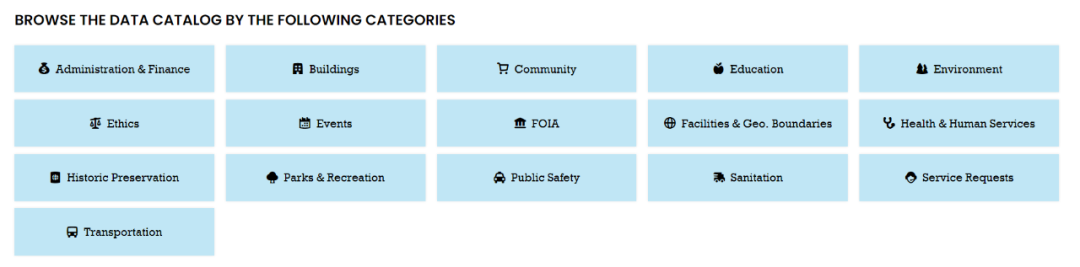

1.在不知道任何获取信息网站的情况下，同学们可以在google中搜索，地名+gis。比如：chicago gis。一般情况下，搜索国外的地方都能较快的找到所需要的地方的gis文件。

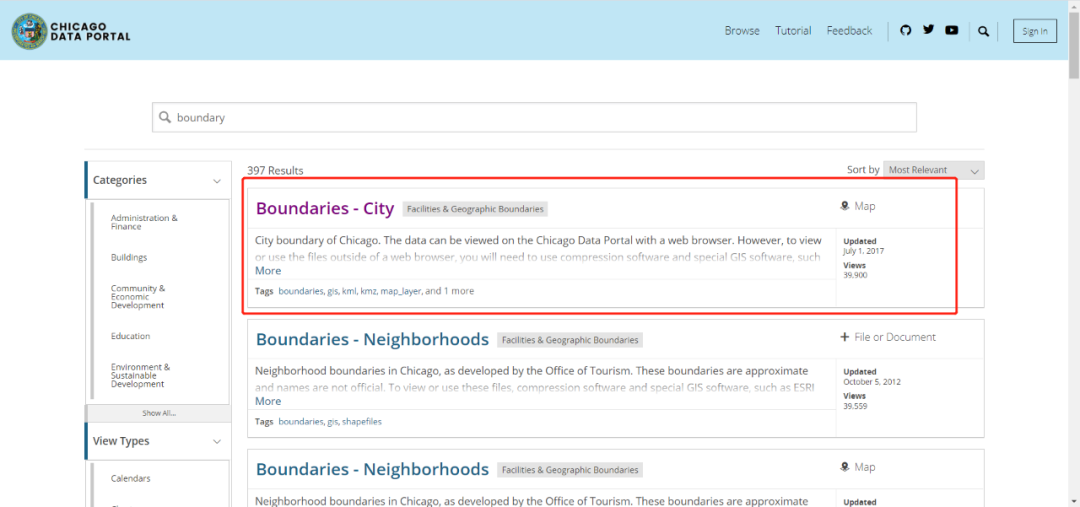

根据自己的需求点进去查找，比如我们先把最基本的城市轮廓信息找到。在搜索栏中搜索boundary，出现的第一个就是了。

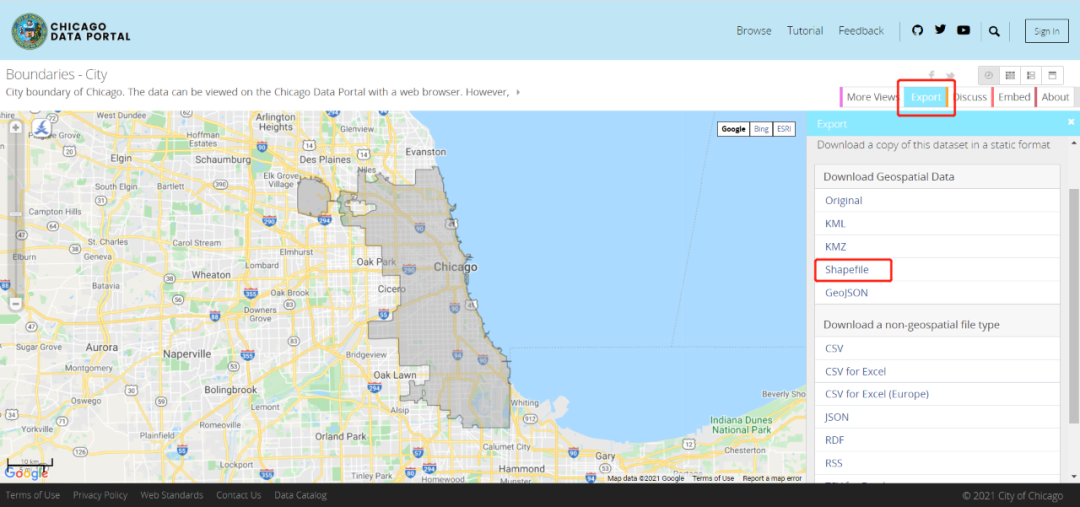

点进去后，点击export，选择shapefile格式下载。

同样的步骤，再搜索一些交通的信息，输入major streets/metro line等等。这样搜索下来后，则拥有了一系列压缩包文件。

3.将这些压缩包都解压。

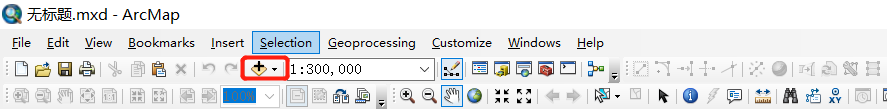

然后打开ArcGis，在顶部add data，将刚刚下载的信息都导入到gis中。

如果找不到刚刚那个文件夹，可以在右侧catalog里选择connect to folder。

在同一个政府网站中下载文件的好处就是，可以无需设置坐标系统，将数据直接导入即可。将这些shp格式的文件一个个拖入左侧栏中即可。

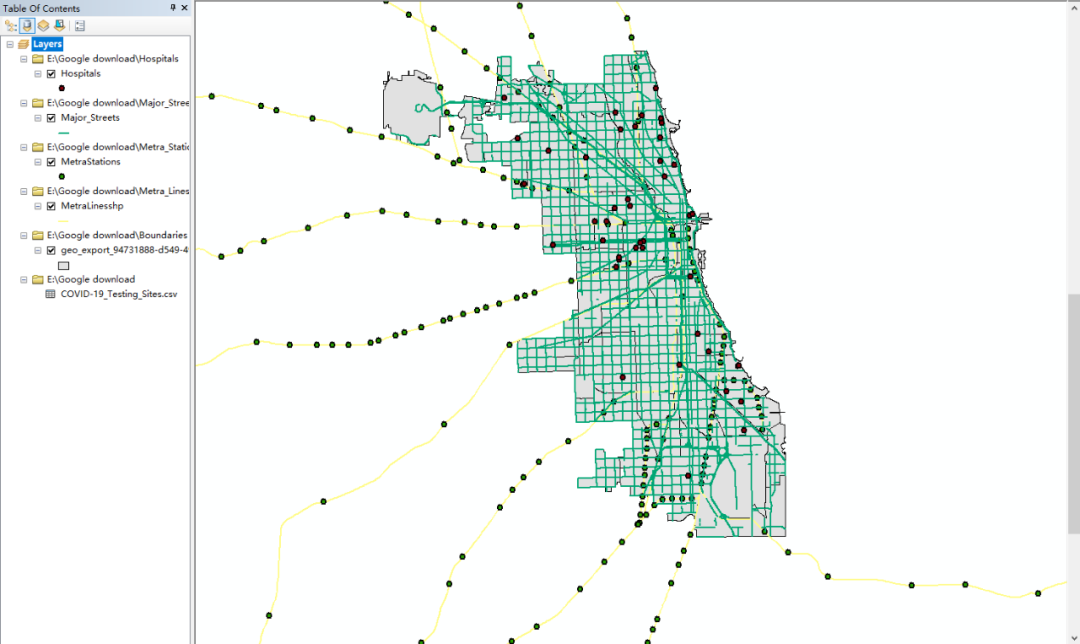

4.将信息全部拖入后，在gis中呈现是这样子的。

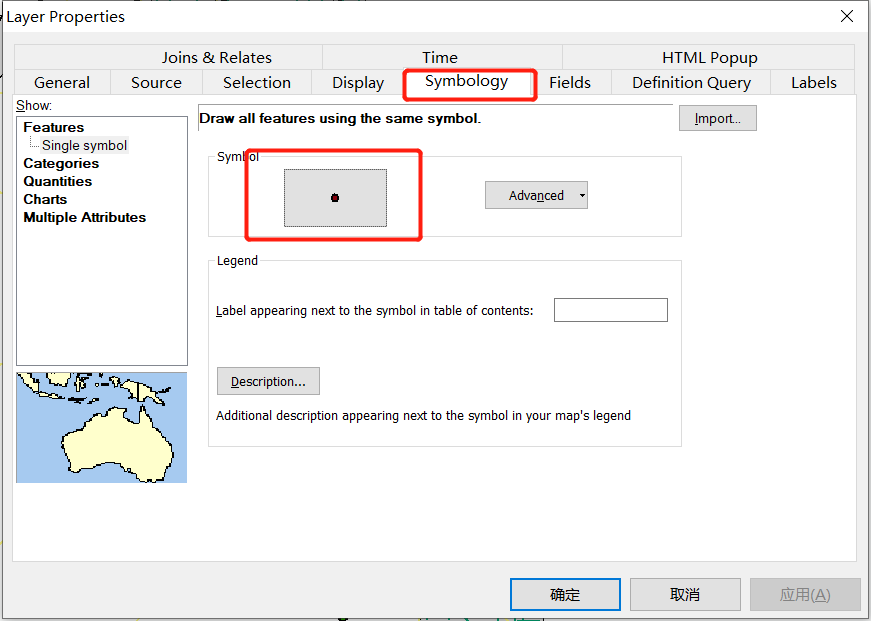

6.这个时候，也可以导入一张tiff格式的卫星图当做底图，然后在gis中调整这些信息的表达。比如你想调整这个hospital的点的样式，右键图层选择properties，再点击symbology，改变这个点的样式。

7.但是我更加喜欢将这些信息堆叠到ps或者ai中进行一些操作，gis可以导出ai文件，并且这种文件在ai中是可以编辑的。左上角点击File-Export Map-Ai文件。

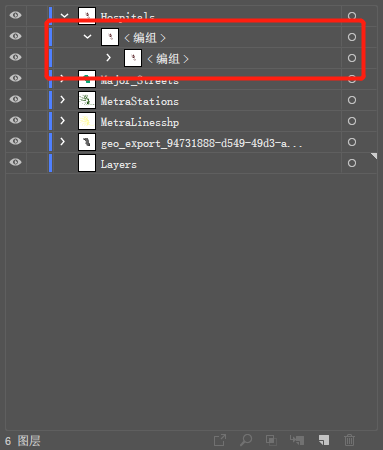

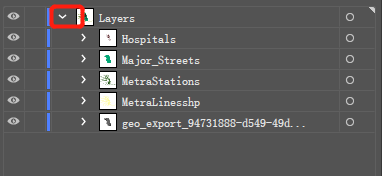

打开AI文件，看到图层只有一个，这个时候可以点开这个小箭头，gis中的图层仍然是保留着的。

将所有的东西都右边取消编组并释放剪切蒙版，将其一个个分好图层。

在取消分组前，先把这些文件都拖出layers这个一级图层，因为他这些图层是一层包一层的，有时候他有一些限制。

拉出来之后，就把这个编组给取消掉，需要多次取消编组，因为他可能有蛮多个编组的。

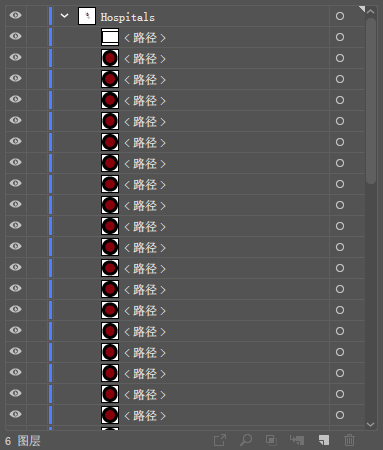

释放完剪切蒙版后，可以看到此时子图层是这样的。

这个时候只需要将第一个方框的图层删除掉，hospitals这个图层里就都只有圈圈了，这个时候就可以批量的去调整描边或者是填色等一系列操作了，这样就会快速且方便。

8.然后可以到Mapbox上下载一个高清的卫星底图。https://www.mapbox.com/ 也可以到google earth去下载高清图片，但是有时候我感觉mapbox上的图会更好看点。

这个网站可以下载一百张底图，不仅有卫星图的，也可以自己设置矢量的，都还挺好看的。

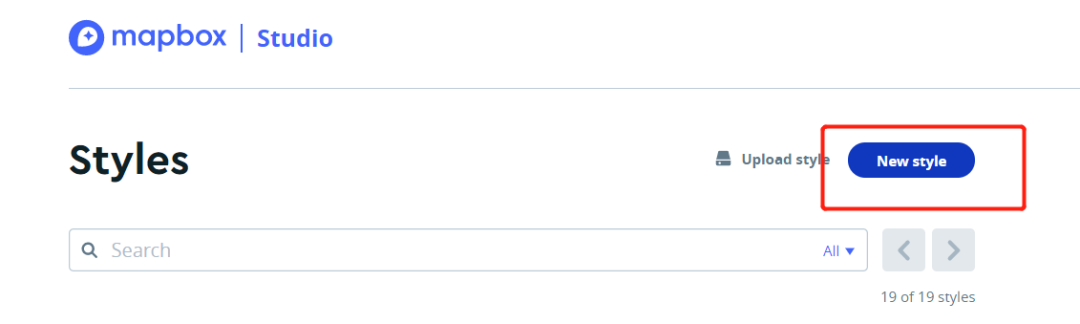

9.网站点进去后，选择new style，选择satellite，再搜索场地。

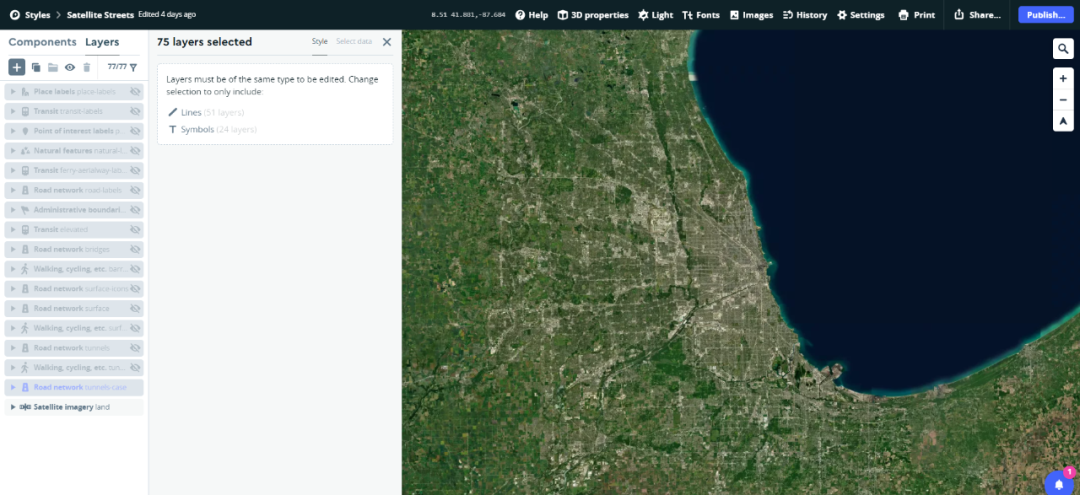

在左侧图层这里，因为我们仅仅需要一张干净的无信息的卫星底图，所以点击第一个，再按住shift点击倒数第二个图层，再点击那个眼睛，将左侧的layers都关掉。然后点击右上的print将底图导出。

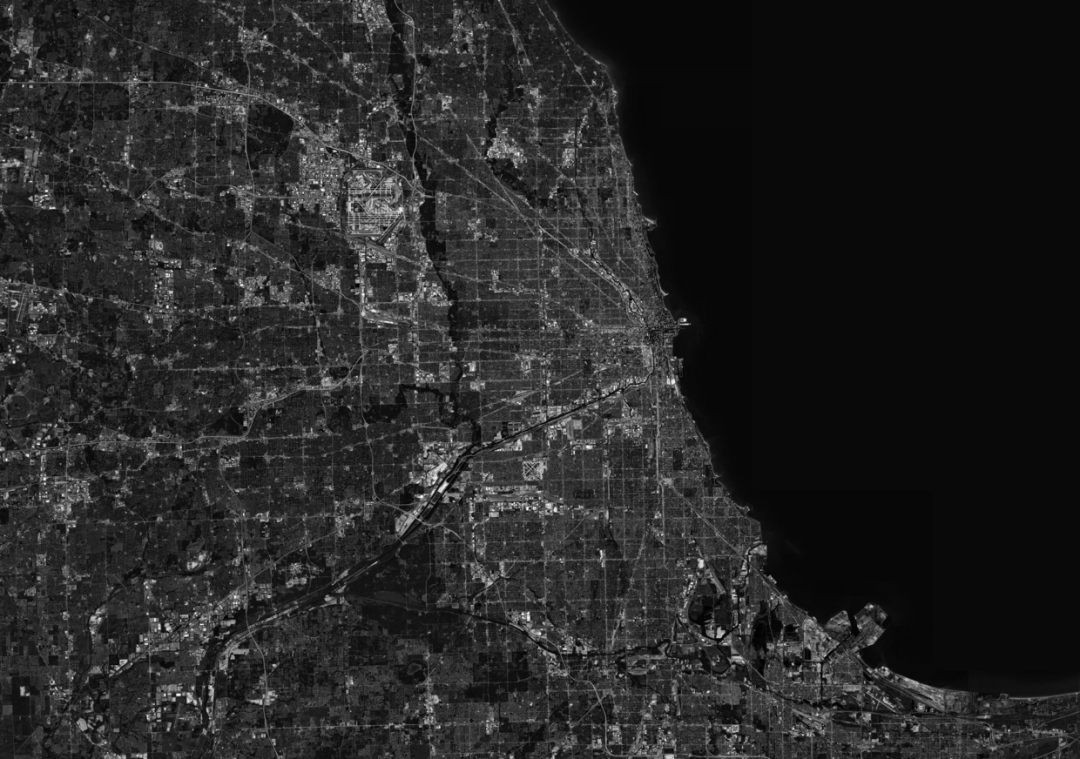

10.获取到底图后，我会用ps调整一下底图，将其变为黑色，再调整一下亮度和对比度，让他没那么抢眼但又不影响美感。

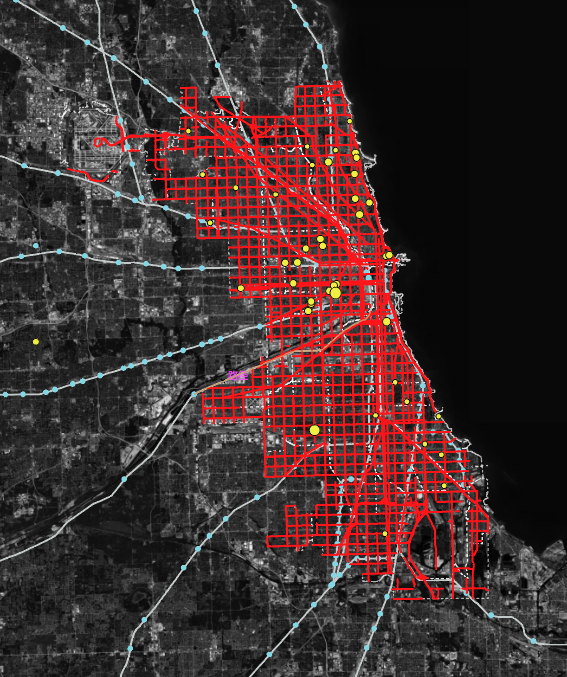

11.将底图拖进AI，再将刚刚从gis中导出的数据叠加上去，可以看到现在的图面非常的杂乱。

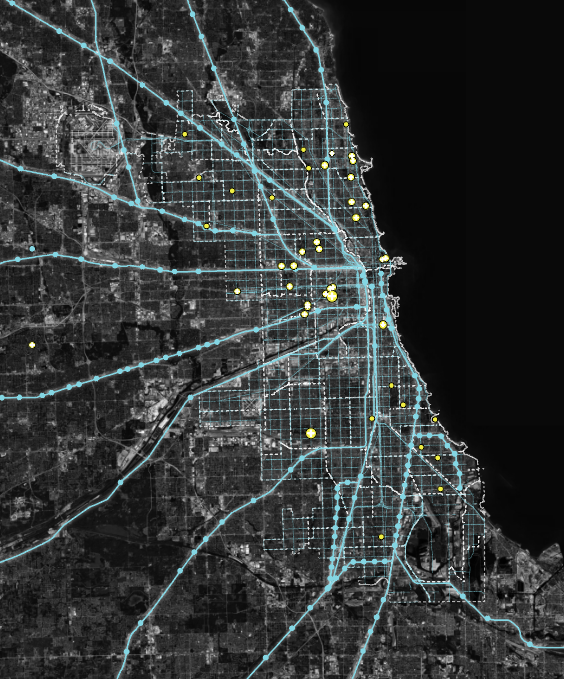

所以此时需要调整一下线性线宽以及配色，可以吸一些参考图的色板，也可以找到一些自己觉得适合的色板。重要的信息放大清晰一点，不重要的信息则要么降低透明度要么减少线宽，调整后的图面是这样的。

这里我是将路网设置为蓝色，并把铁路网加了外发光。将主要道路变成很细的线，有就好。因为这些只是一些很基础的路网信息，后续还要叠加居民疫苗的信息。

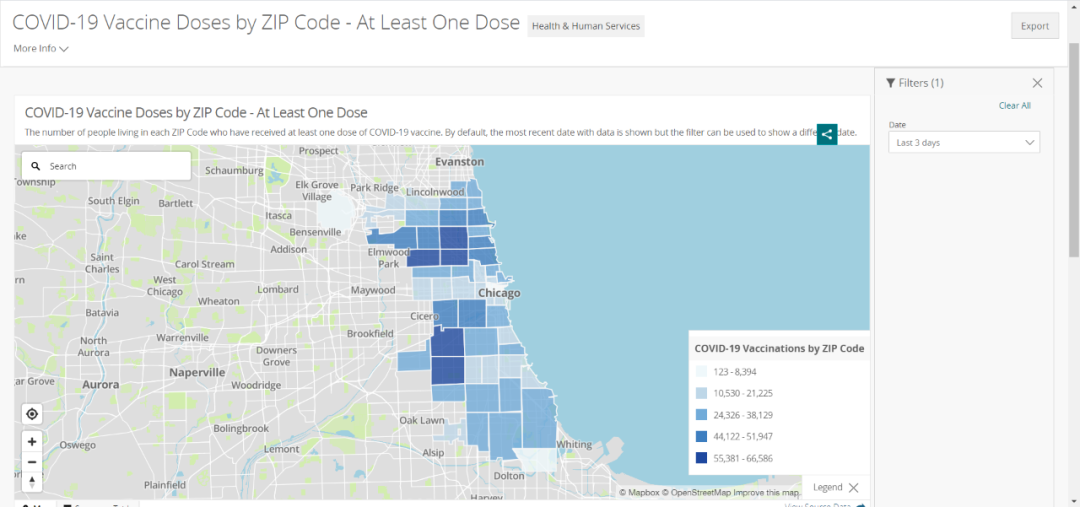

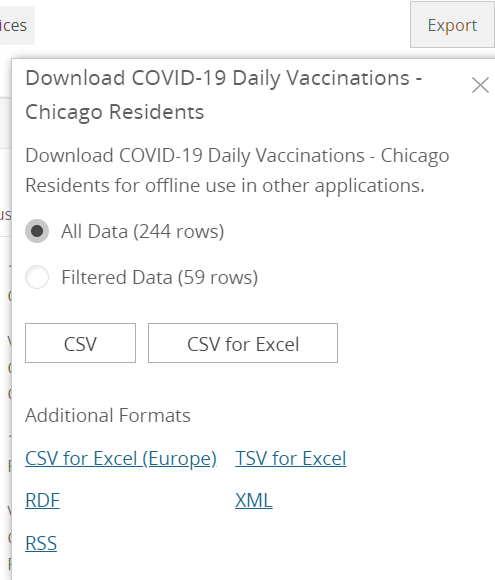

12.这个时候，可以再到刚刚的那个网站去查找疫情相关的数据，这里我看到了一个打疫苗居民数量分布的很直观的图，但是在export时我发现他没有shp格式，虽然也有excel格式，但我觉得转换来转换去其实稍微有点麻烦，有时候自己手动操作一下会更快一点。

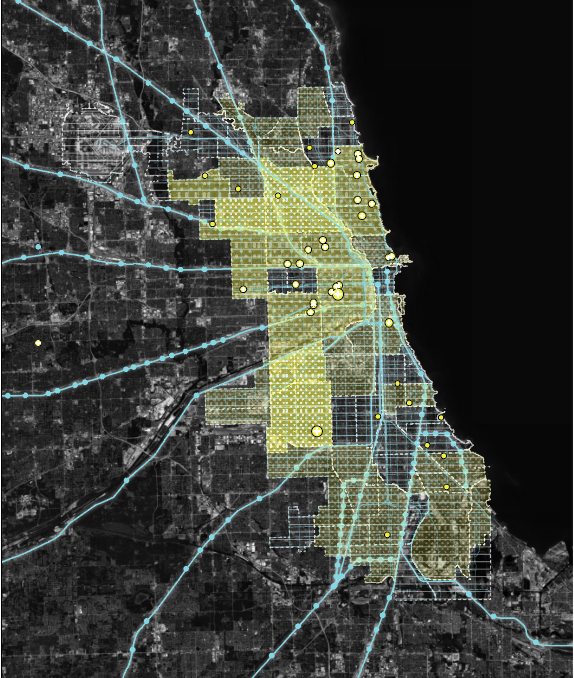

于是我就按照图中的分区来到AI中，找到community area的boundary，进行颜色深浅的区分。于是进一步的图纸是这样的。

在这里我除了颜色深浅进行了区分外，还叠加了一些横线和点点的hatch，丰富一下信息。

13.到这一步，基本的信息已经有了，可能后续还会叠加一些其他的信息。

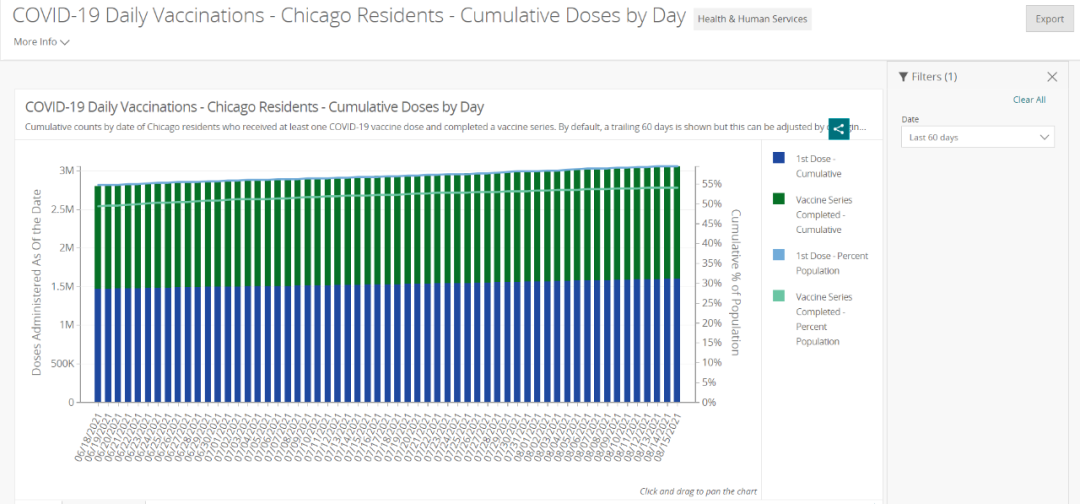

再整体的观察一下图面，会发现左下的部分其实有点空了，可以再次丰富一下图面信息，所以我又回到刚刚那个网站，查找一些更加直观的图，于是我就找到了下面这张柱状图。

以这个内容为例，他展示的是柱状图，但是在右侧export部分也仍然可以导出excel的格式。

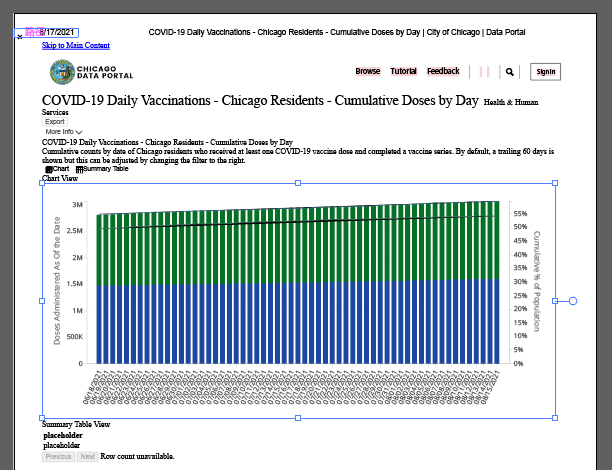

14.但是在这里我们只需要柱状图，所以在网页空白处右键鼠标（ctrl+P），打印当前页面。打印出来的文件是pdf格式，这个格式拖到AI里，是可以编辑的文件，也就是说你可以编辑柱状图内的内容，无论是颜色还是字体之类的，这个非常方便。

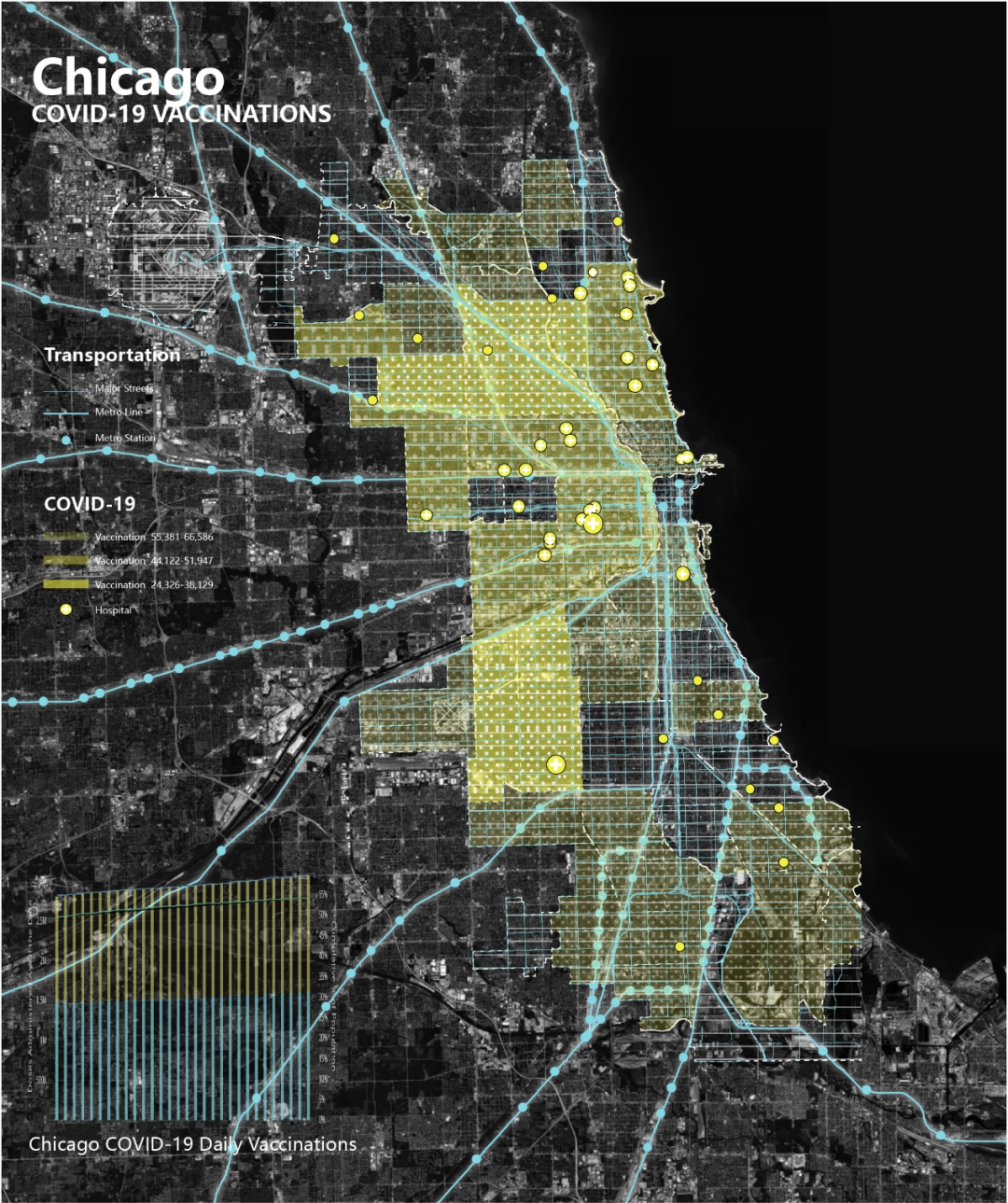

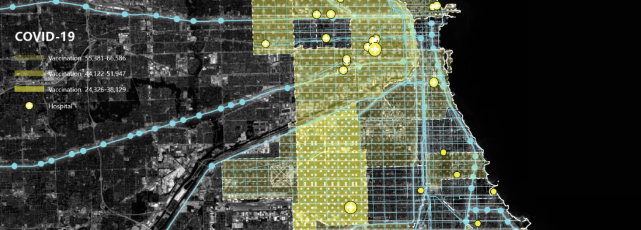

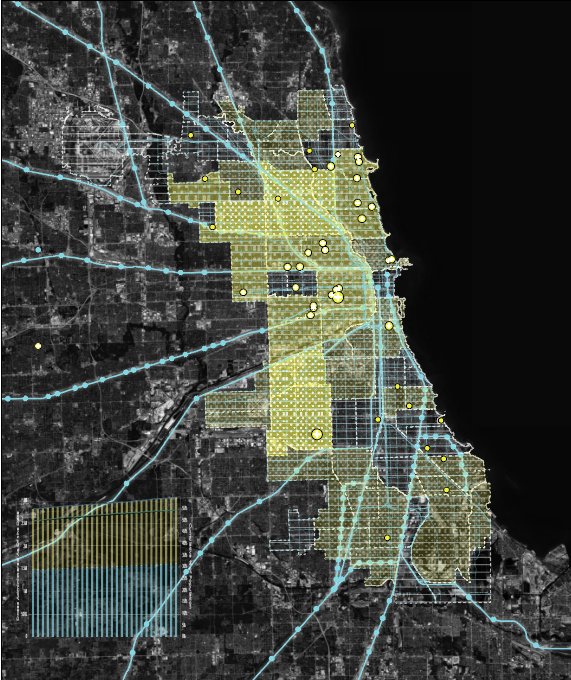

15.同样的，也需要将这些内容取消编组并释放剪切蒙版。然后把这个图标拖入图面左下角，进行颜色透明度等一系列操作。图面呈现是这样的。

最后只需要再加上一些文字说明即可。

OK今天的画图教室就是这样啦，后续还会更新更多关于图纸教程，请持续关注哦！
