本期画图教室，我们邀请小伙伴以妹岛和世设计的大阪艺术大学文理学院为案例，介绍Rhino建模技巧。10歩快速出图不在话下,开始之前先跟我一起看看这个项目吧！



 丨项目概述丨

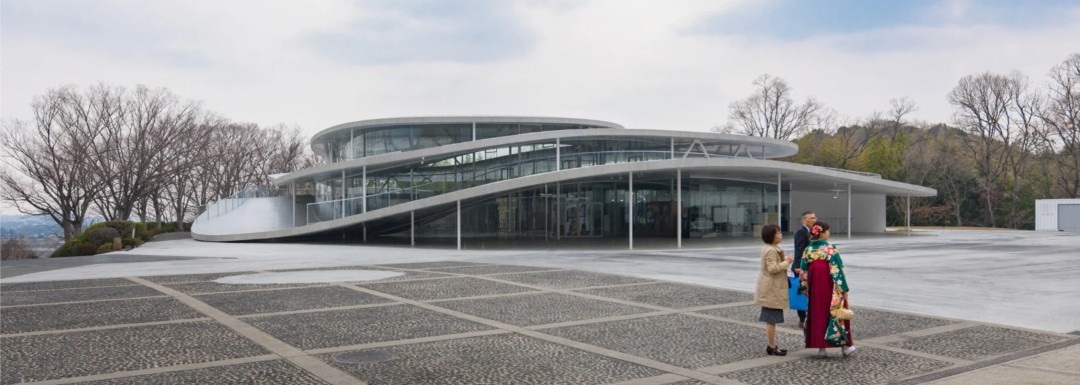

由妹岛和世设计的大阪艺术大学文理学院的教职工办公大楼位于坡地的顶端，整体造型好似三层交叠的屋顶。项目旨在营造一个融入周边场地的开放环境，建筑师因而采用了公园或广场类型的设计语言。

© vincent hecht

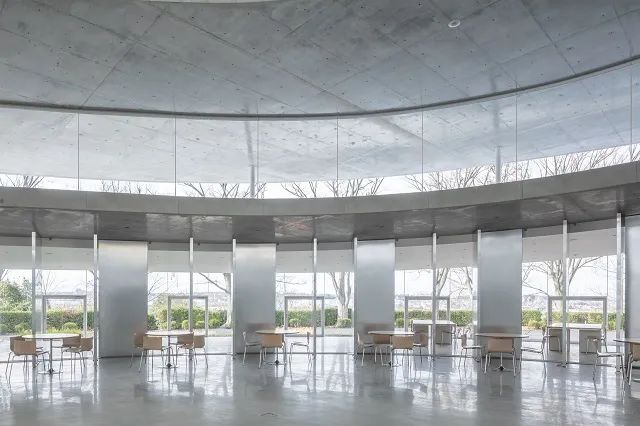

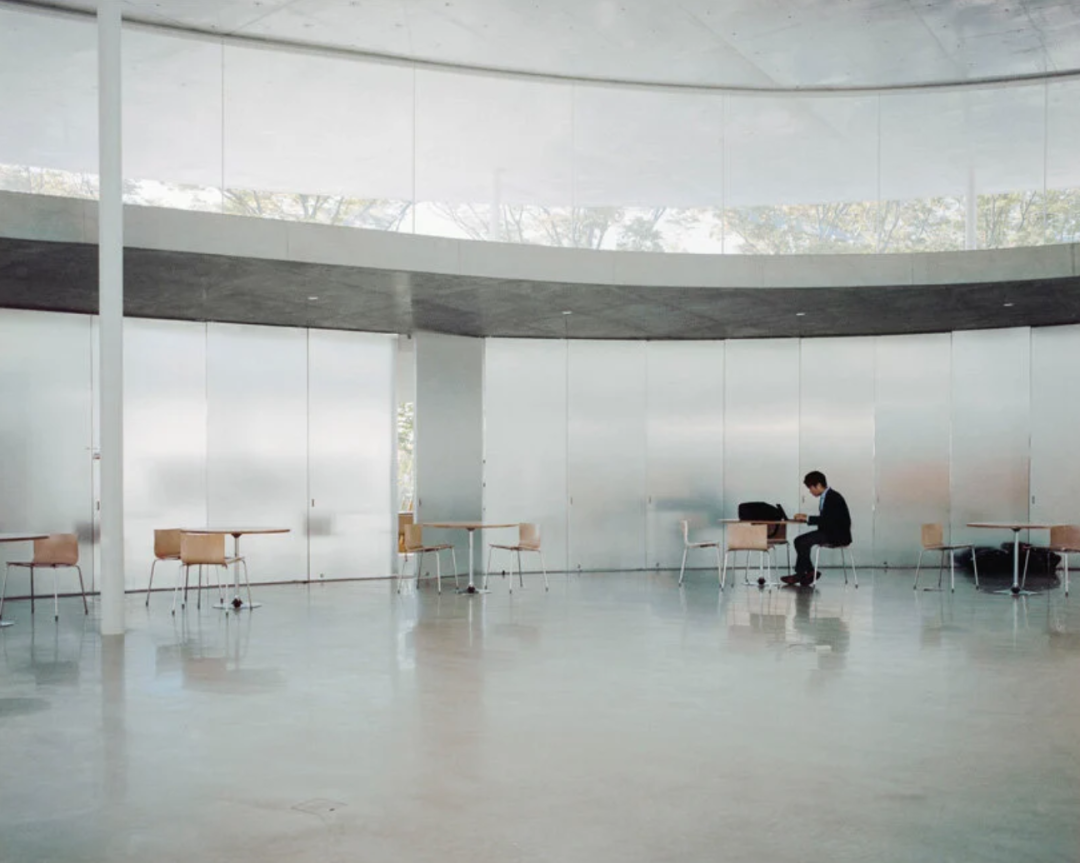

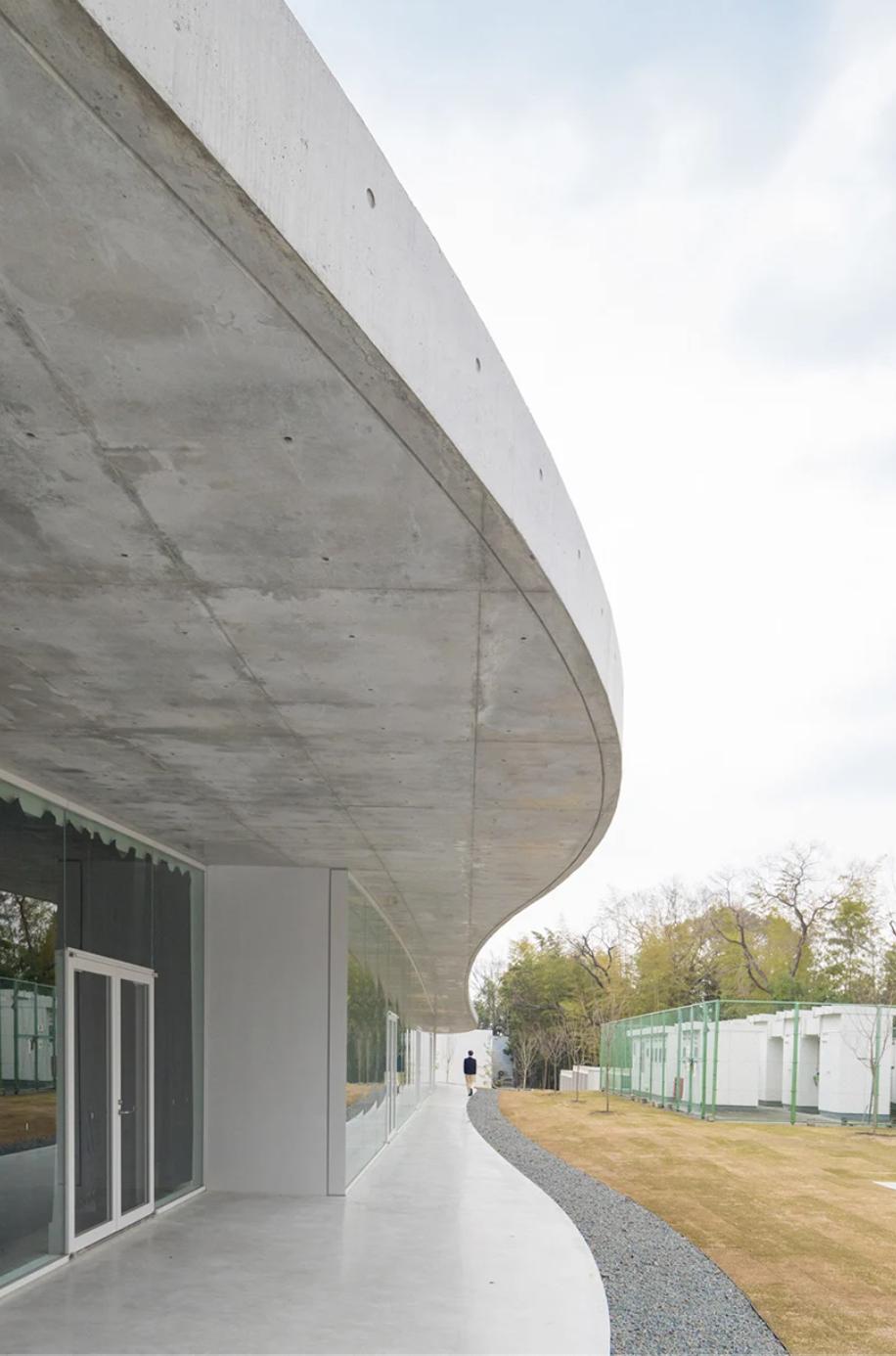

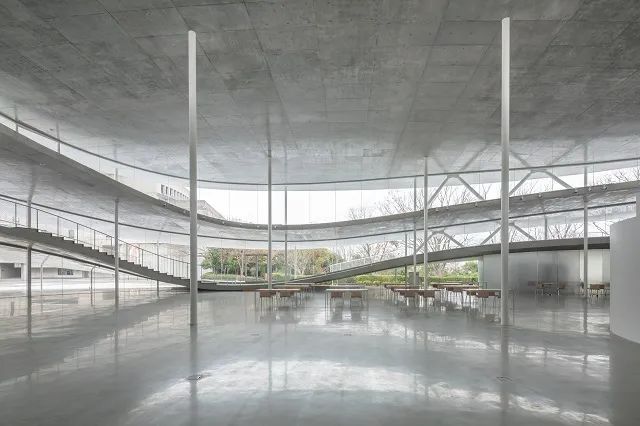

建筑结构采用了大量反光的混凝土，由三个轻柔起伏的混凝土顶篷组成内部不断延伸的楼梯及动线。四周的玻璃让建筑与周边环境密切互动的同时，为学生指明方向。开放式的平面设有灵活移动的桌椅，让学生可以自行选择其功能。
© 菊川工业株式会社
该项目中，菊川工业株式会社就提供了多种不同规格的铝制样品原型：材料涵盖A5110AP-H24亮铝到A1100P-H14纯铝；完成面处理方式则包含电抛光、光亮阳极氧化和银阳极氧化三种手段。这样一来，建筑师就可以根据这些样品原型的呈现效果和造价，远程选择心仪的建造材料。该项目最终在教室空间使用了光亮阳极氧化铝，在研究室和教职工办公室的实现上选择了电抛光的纯铝材质。
© 菊川工业株式会社

© mengzhu jiang

项目完美地体现了菊川工业株式会社在铝材加工建造方面的领先地位，尤其是在材料加工安装上的精准性和平整度，都是业内屈指可数的。也正是在建筑师和技术团队的紧密合作中，大阪艺术大学文理学院新大楼得以落成。
© vincent hecht

图文素材源于网络


 丨基础建模丨

PART 1

前期准备

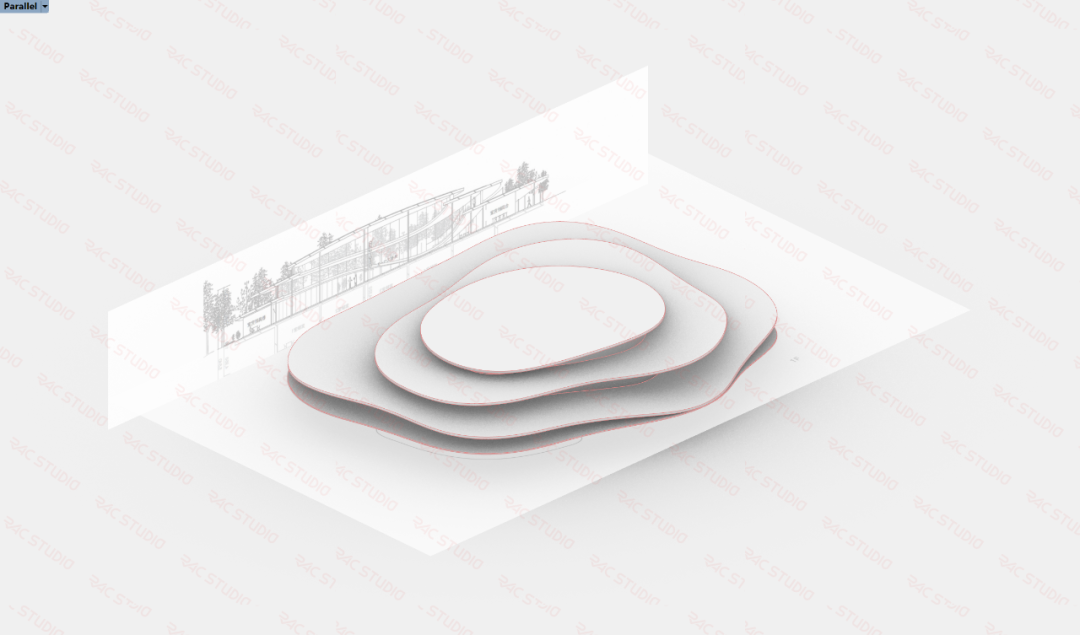

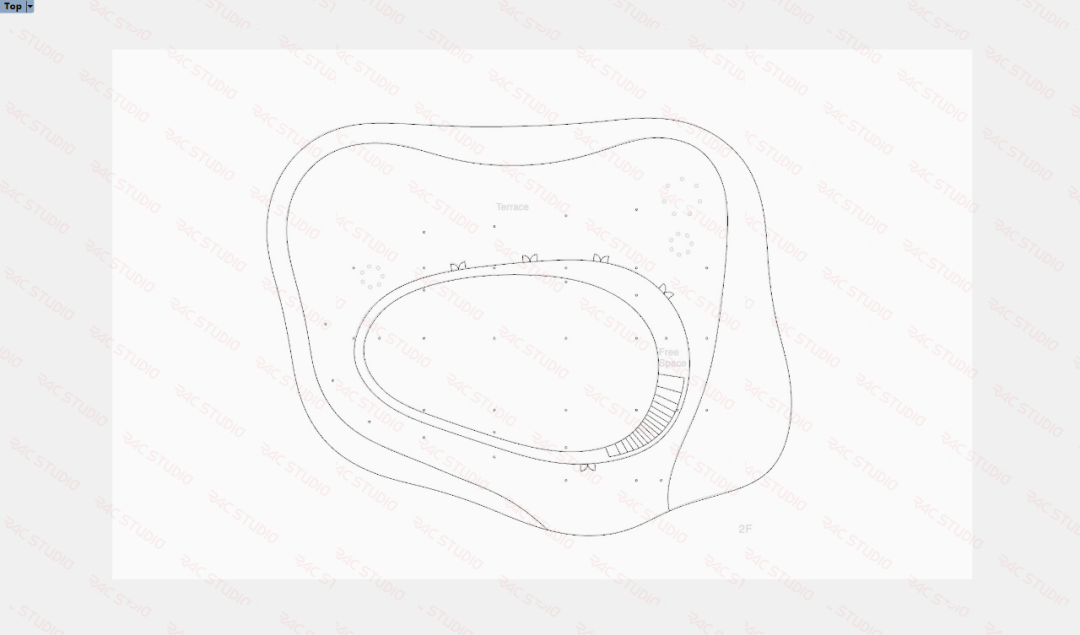

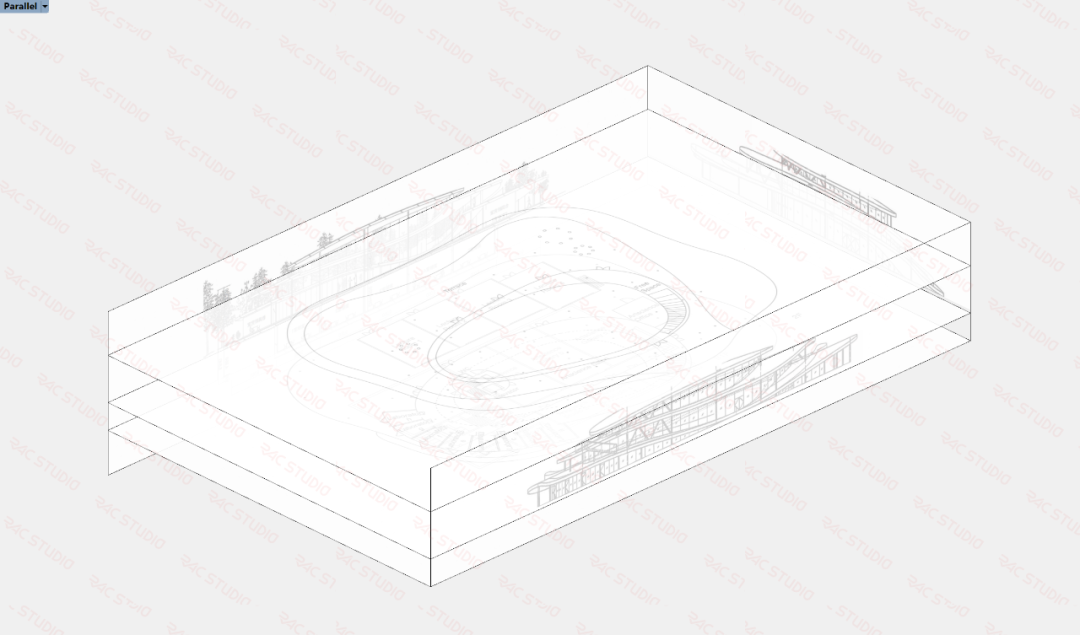

1. 导入项目图纸，对位，调整高度和透明度，便于下一步描图。

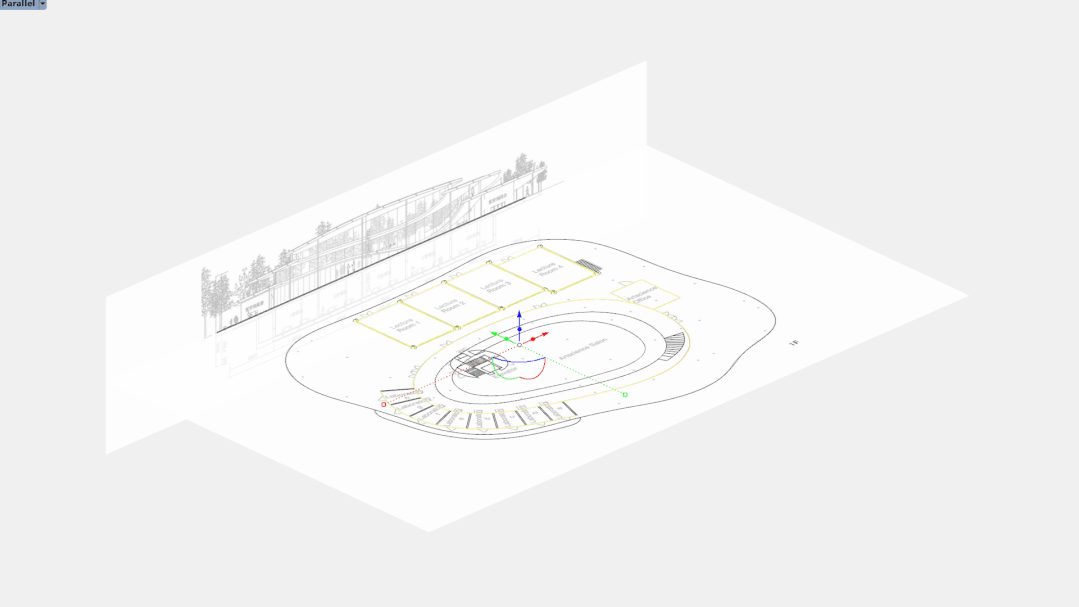

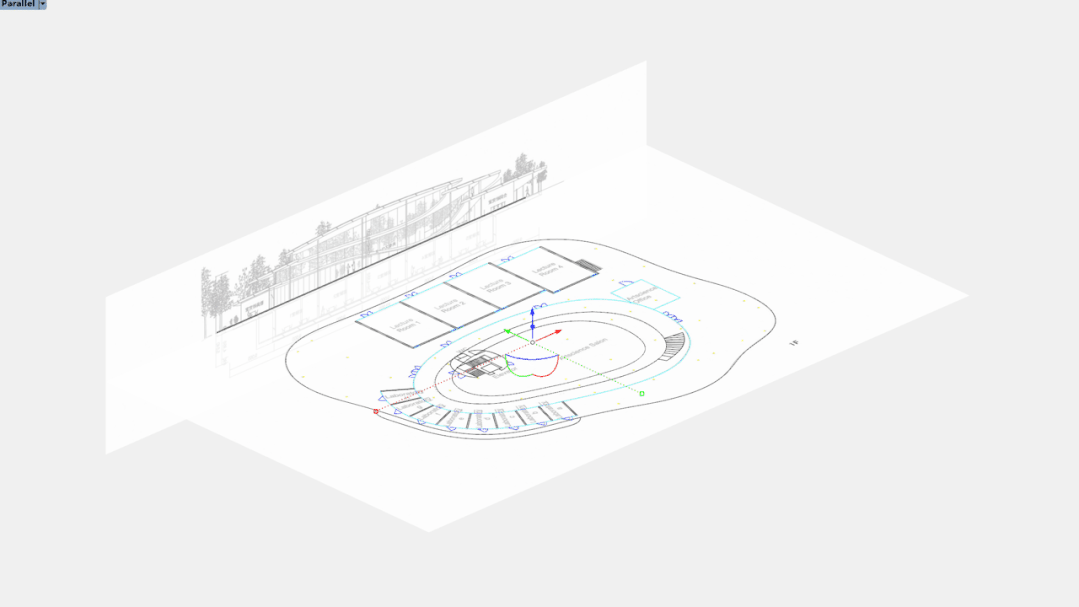

2. 描图。提取关键轮廓线。为建模做准备。



PART 2

Rhino 建模

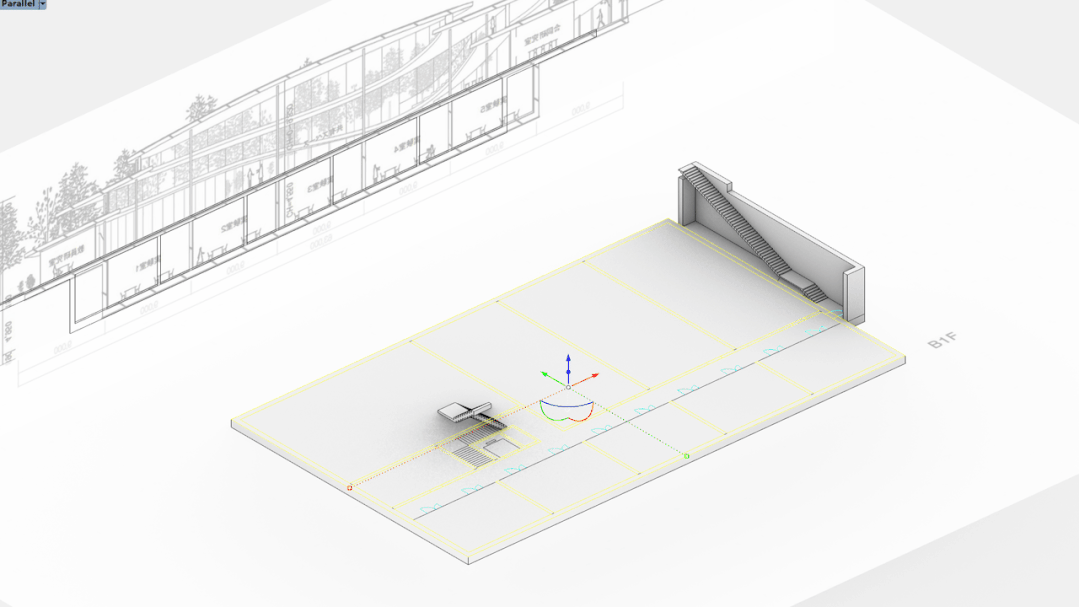

Step 1. 挤出墙体和门洞体积，用布尔运算差集（BooleanDifference）对门洞进行开洞。

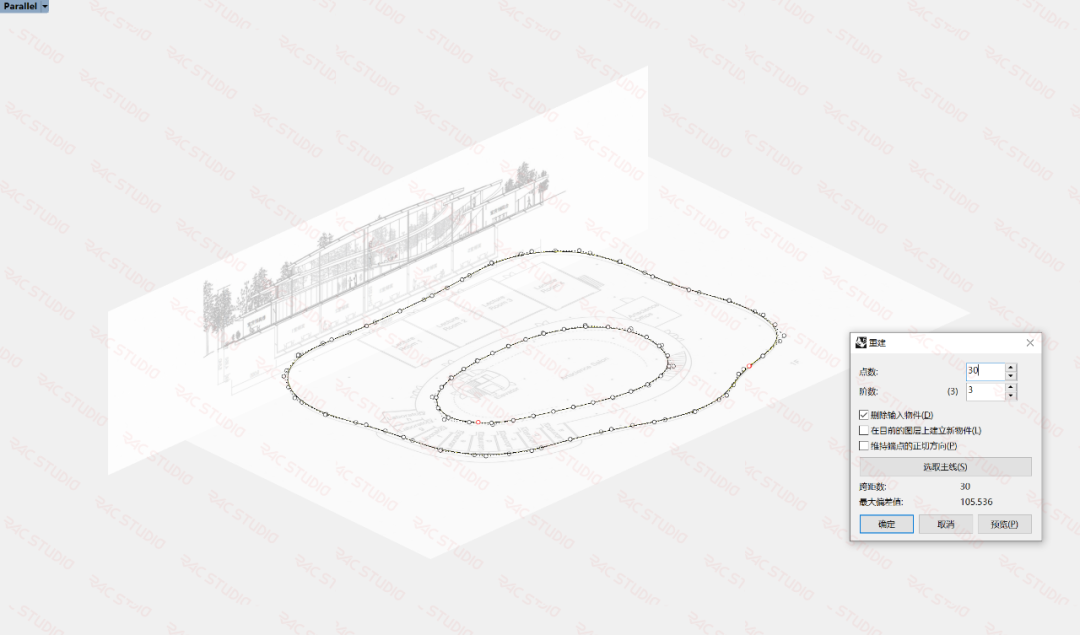

Step 2. 重建曲线，统一曲线控制点点数。

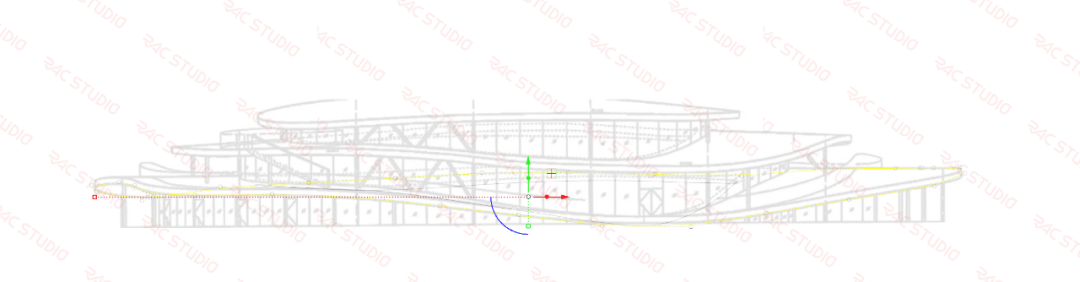

Step 3. 打开控制点，在前视图调整曲线弧度。

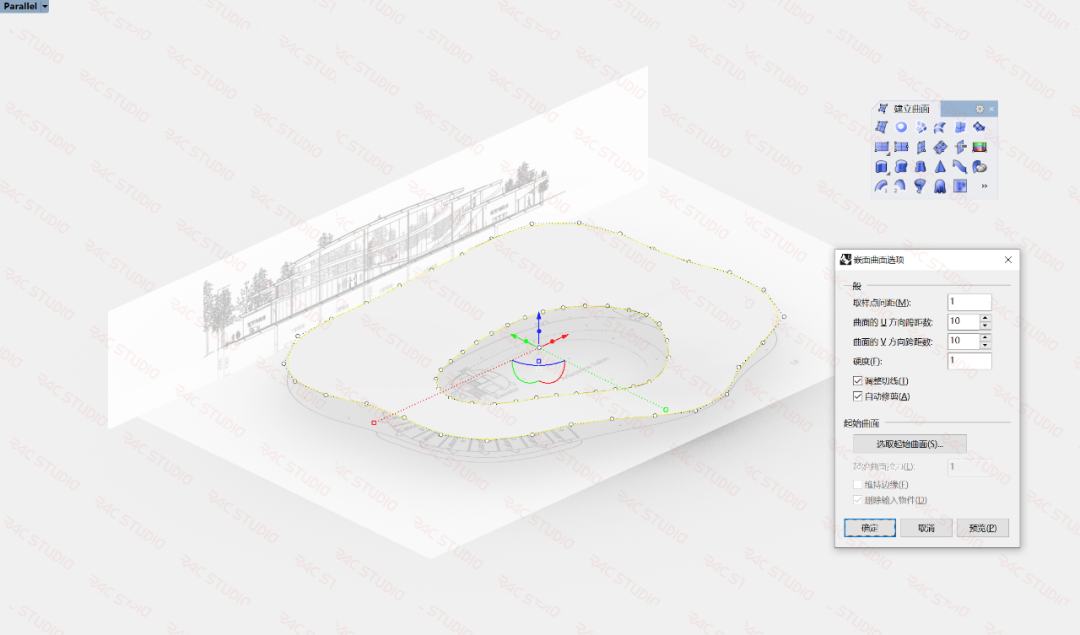

Step 4. 嵌面（Patch）工具生成曲面，挤出楼板厚度。

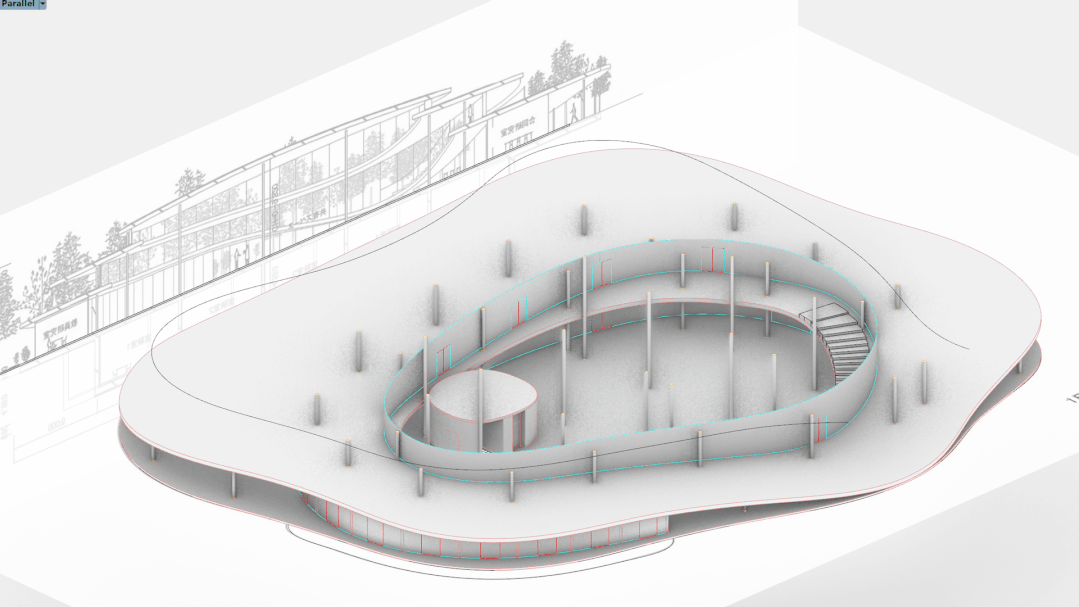

Step 5. 同理，通过控制点调整其他各层曲线弧度，嵌面后挤出厚度，得到各层楼板和屋顶。



Step 6.挤出柱子高度，将柱子和楼板做布尔运算差集（BooleanDifference），同时删掉顶部多余的部位。



Step 7.挤出墙体和玻璃幕墙的高度，用楼板修建多余的部分。

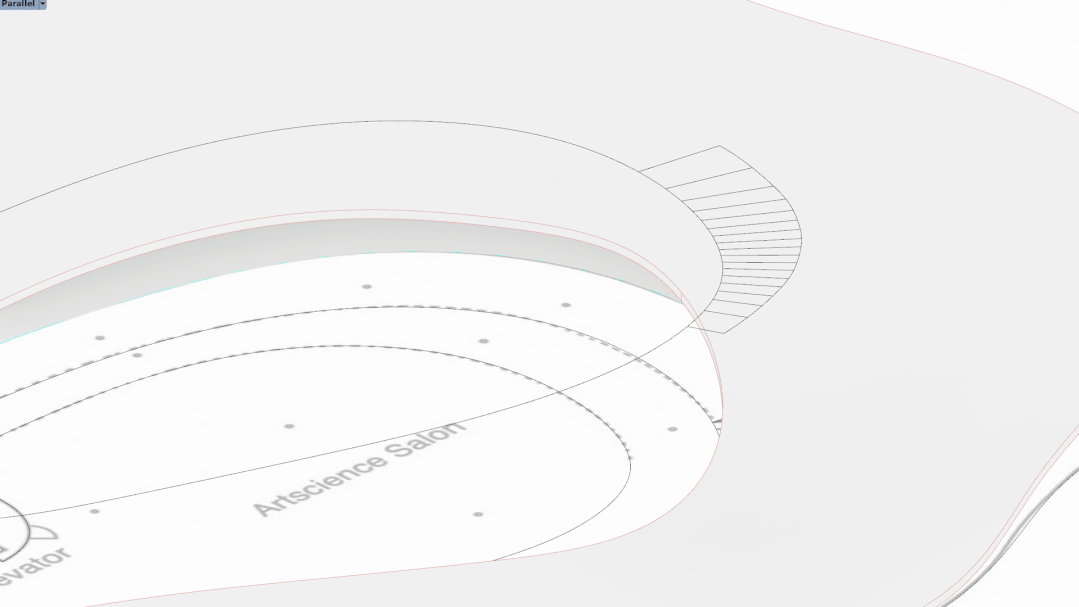

Step 8.画出楼梯的起止直线，调整起止线的高度，在两条直线间建立均分曲线（TweenCurves），根据踏步数量，设置均分曲线的数量。挤出楼梯踏步的高度并且偏移曲面设置踏步宽度，同时挤出楼梯两侧的轮廓边缘线。将楼梯踏步与边缘轮廓面做布尔运算分割（BooleanSplit），最后删掉多余的部分。



Step 9. 将室外栏杆扶手线投影到楼板上，同时挤出玻璃高度，将投影后的曲线按长度等分，单独选择“点”物件并提取（ExtractPt）。将点挤出和玻璃一样的高度并成管（Pipe）得到栏杆。

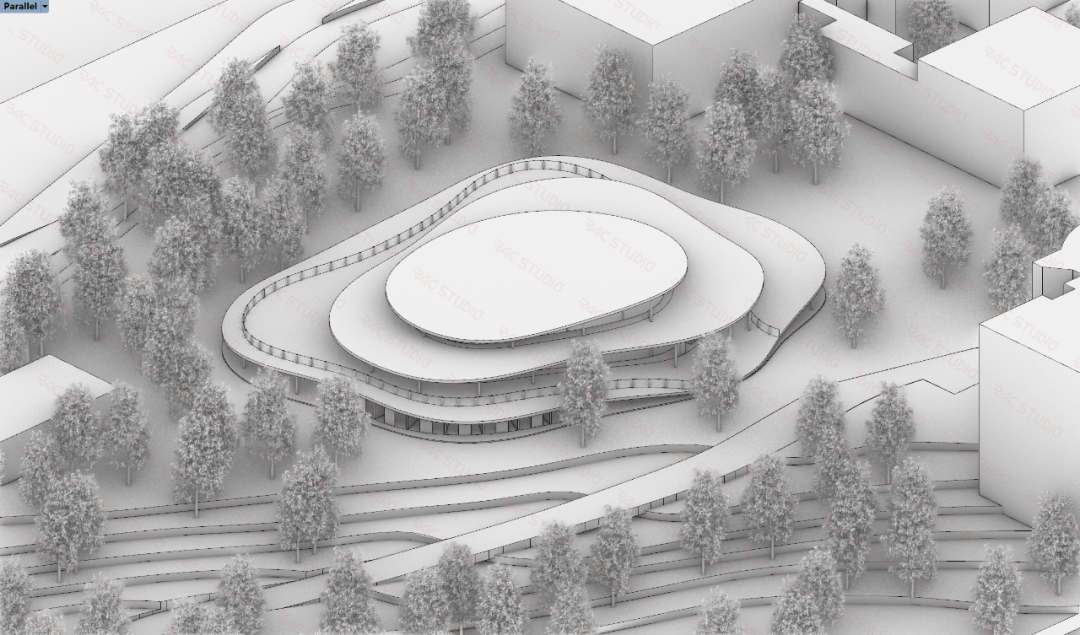

Step 10. 最后添加场地和周边环境。

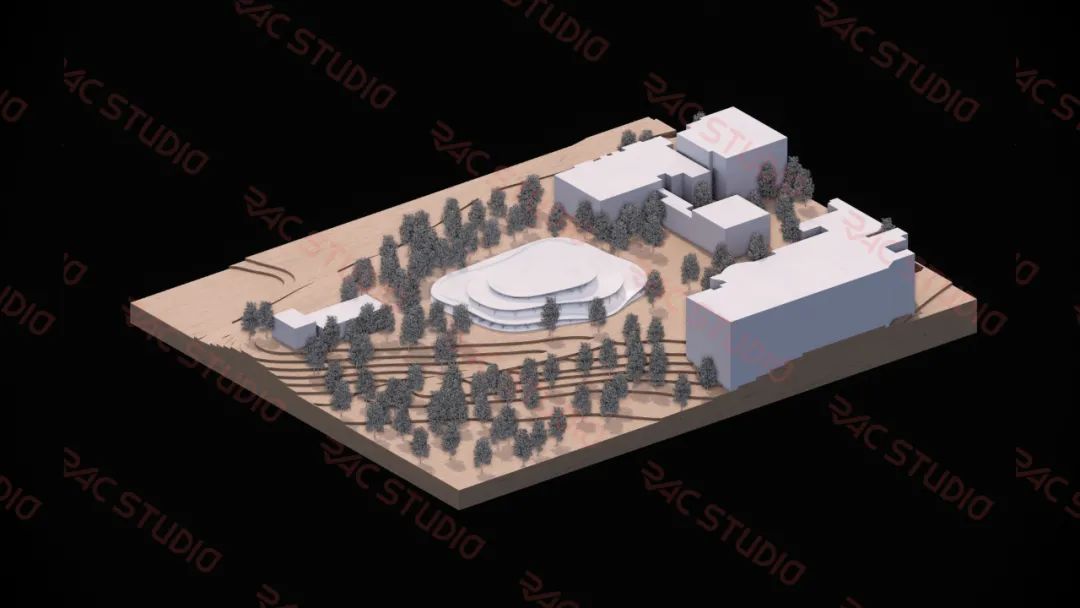

最终效果:


图文视频作者：Chen Ting
版权归作者所有

— 惊喜 —
本期建模的详细视频教程我们已经打包好了
扫描下方二维码添加【RAC干货圈圈】备注【Rhino建模】获得超详细视频全解

长按识别二维码添加


本期的案列分析和RHINO建模技巧就暂告一段落了，同学们有任何关于本次教程的疑问或者对Rhino建模有任何其他问题，都可以留言区互动，后续还有更多精彩内容等着大家，敬请期待~
