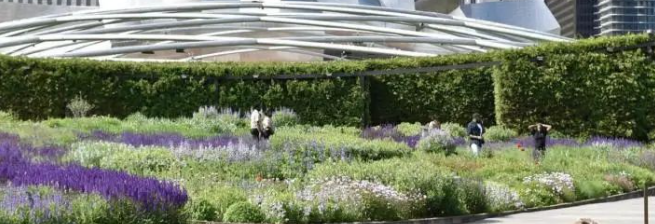

本期画图教室，我们邀请小伙伴以【芝加哥千禧公园里的代表花园-卢瑞花园】为案例，介绍Rhino建模和配合平面软件出拼贴效果图的技巧。10步快速出图不在话下,开始之前先跟我一起看看这个项目吧！




项目介绍

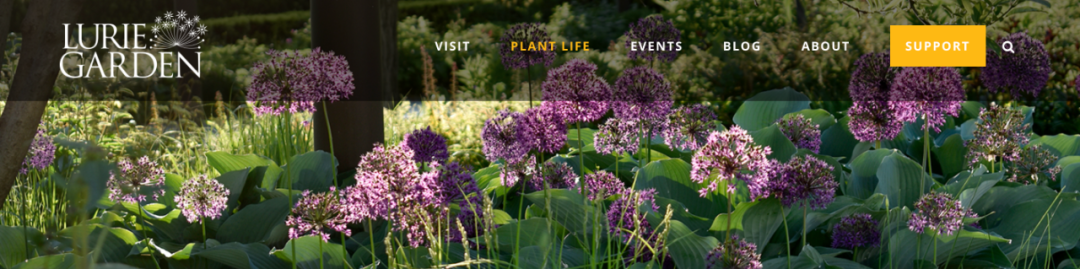

卢瑞花园 www.luriegarden.org/

地点：伊利诺伊州芝加哥千禧公园

面积：3.3英亩

完工日期：2004年

客户：千禧公园公司

项目团队:Gustafson Guthrie Nichol (GGN)/The team of Piet Oudolf, perennial planting design/Robert Israel, conceptual design collaborator



项目概述：项目位于芝加哥千禧公园中，这个地标性的城市花园给这座城市及市民一种归属感。与传统意义上的植物园不同，这座肩膀状的屋顶花园承载着芝加哥城的历史，城市又名city of big shoulder。位于芝加哥河三角洲周围广阔沼泽的海岸线上，深沉潮湿的土壤营造了一个动植物茂密的地方。最早的街道一片泥泞，多条铁轨分布在场地中。

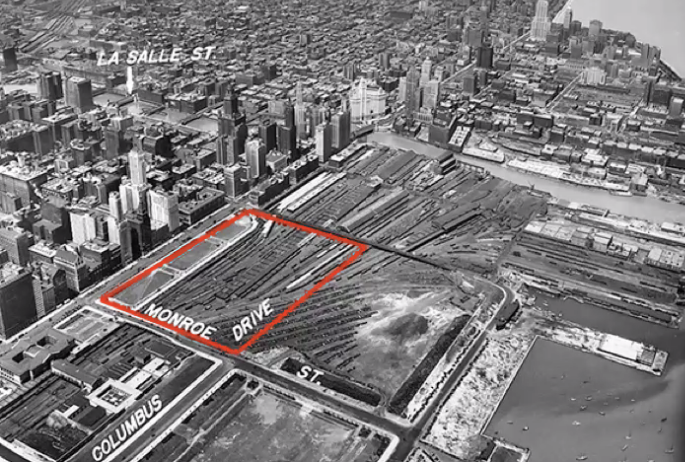

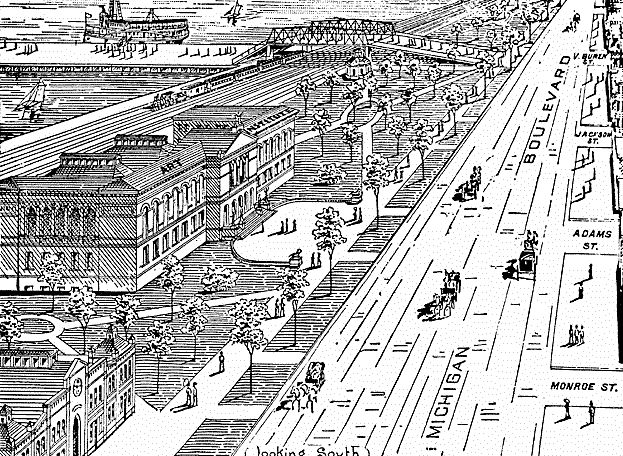

1893年坐落在Grant park的芝加哥艺术学院,左下角为千禧公园原场地， 右侧是伊利诺伊中心铁轨＠网络

＠网络

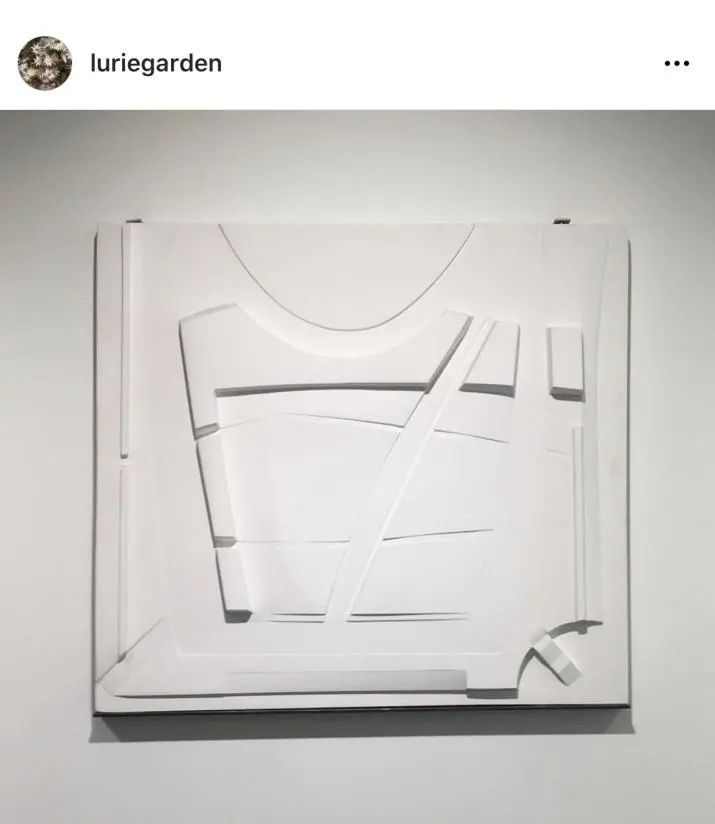

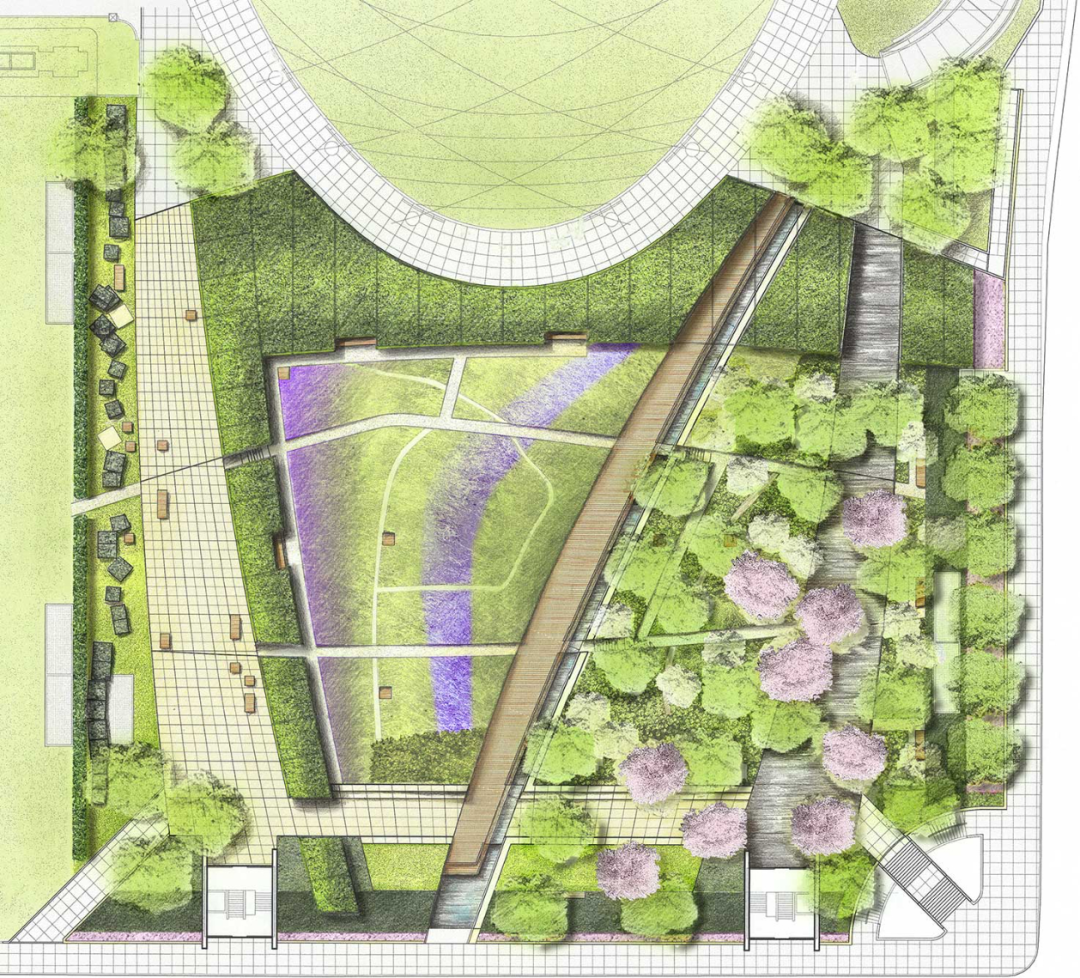

花园中心斜向的水渠和木平台将花园分成两部分，在平面分布上从右至左，由水向陆地过度，代表着通过抬高的木平台摆脱场地原始分布的盐沼并向现代城市的过渡。此外，分割平台也作为左右种植区的分界线；由右边耐阴乔木向左边喜光性植物的过度，利用植栽设计构建花园的色谱，代表着从过去深色的盐沼向城市光明的未来的迈进。横向两个碎石通道的切割和中心分割共同组成了花园的路网，也与旧芝加哥的道路组合相符，几乎没有两条道路是相互垂直的。中心的分割也代表着曾经的伊利诺伊中心铁轨，现在作为从千禧公园向中心城区的道路。在Z轴上从水渠到围合的灌木绿篱再到城市天际线和高耸的大厦，卢瑞花园的空间分布和平面分布超越了传统的植栽设计和花园设计。这座花园以自己的方式，讲述芝加哥城的故事。

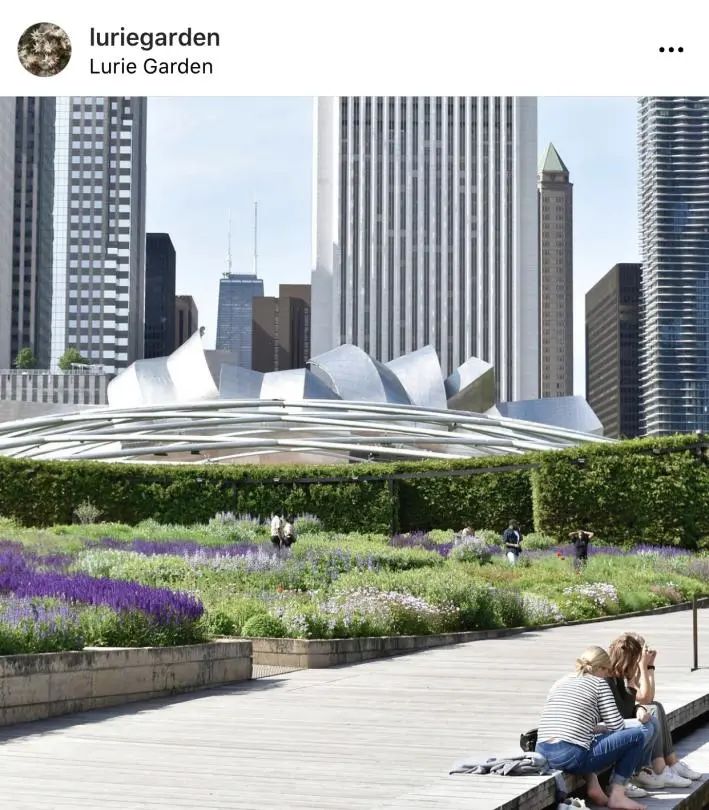

＠网络
＠网络

生态亮点：With plants, with everything•城市屋顶花园- 建在千禧停车场上; 位于24.5英亩的千禧公园中, 世界上最大的绿色屋顶之一。•多年生种植床上不使用合成农药-城市环境中可持续花园管理的典范。•栖息庇护所-包括鸟类,蝴蝶,兔子和蜜蜂。.在过去的五年中,在花园和公园中发现了95多种鸟类。•2011年安装了一个蜂箱, 2012年安装了第二个蜂箱。蜂蜜的收成每年都在变化。2018年,约80磅。两个蜂箱都收获了蜂蜜。冬季, 蜂箱上残留了大量蜂蜜来喂蜜蜂。

出图步骤分解


Step 1：构建地形轮廓rhino或cad，主要铺装分割线，结构线，轮廓,分图层。

Step 2：外轮廓线建立地形。

步骤2
Step 3：分割地形分割地形，构建路网分割地形，建立种植池及挡土墙，弄清楚道路走势和坡度。

步骤3

Step 4：中心下沉水渠及木平台上的台阶。

步骤4

Step 5：细节调整楼梯及扶手(画楼梯剖面线然后extrude along crv，楼梯扶手array along crv然后pipe)。

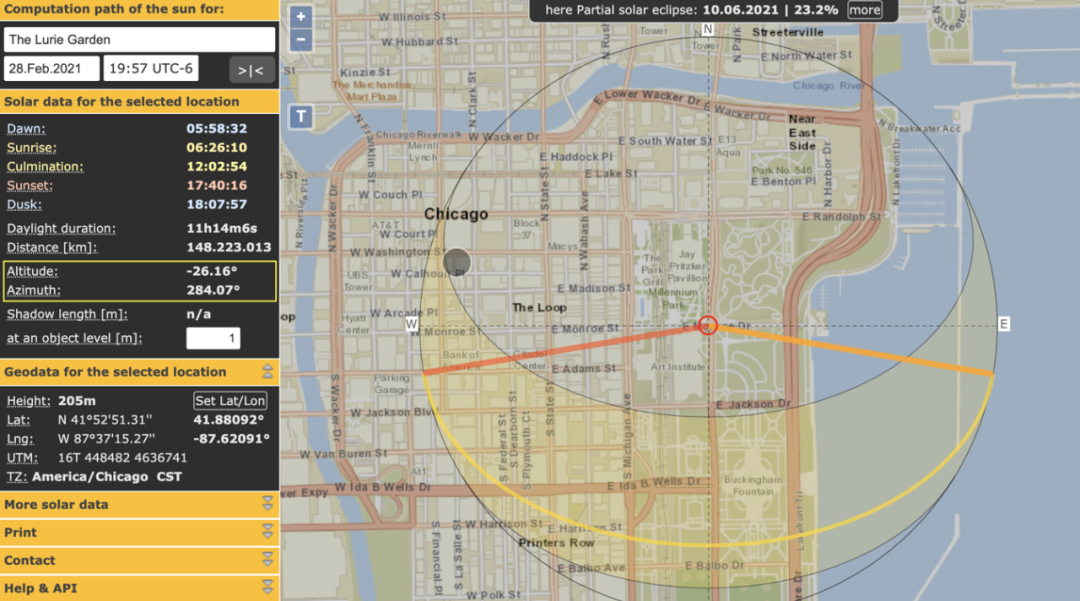

Step 6：调节参数调整太阳设定，打开影子或渲染模式，选择剖切部分(https://www.suncalc.org/),在rhino中根据网站信息设定太阳高度及所选时间（后续渲染出图/影子等）。


Step 7：调整视角用clipping plane命令隐藏剖面线前面的空间，还可选择在不同视图中的显示角度，之后根据自己的设计设定相机视角，存储视图。

Step 8：整理图层整理图层后用make-2D命令导出视图线稿，勾选外框及隐藏线选项，外框可用来对齐渲染影子图片。

步骤5-8

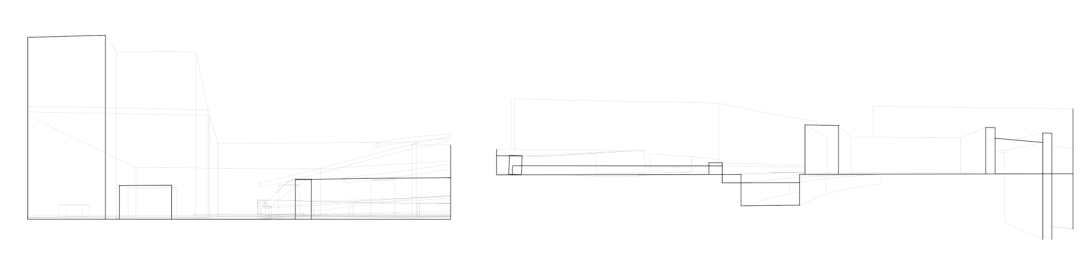

Step 9：导出线稿导出线稿为AI（会带图层）在adobe illustrator中调整线宽，由粗至细依次为剖面线，可见线（make 2d），隐藏线（可选）。

AI导出最终线稿

Step 10：完善细节贴图和材质如需要在线稿上叠加影子，可点存储视图，用view capture to file命令，选择合适的显示模式，在AI或PS中叠加。根据自己选择的拼贴视角 导出对应线稿进行叠加。拼贴素材来源：https://www.luriegarden.org/plant-life/

卢里花园调色板©color.adobe.com

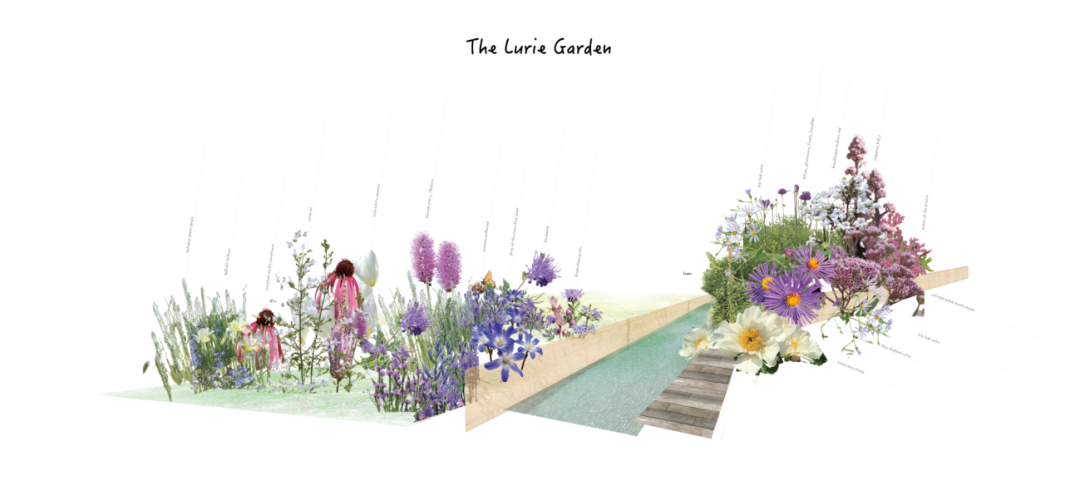

拼贴植物+透视线稿©抠图remove.bg

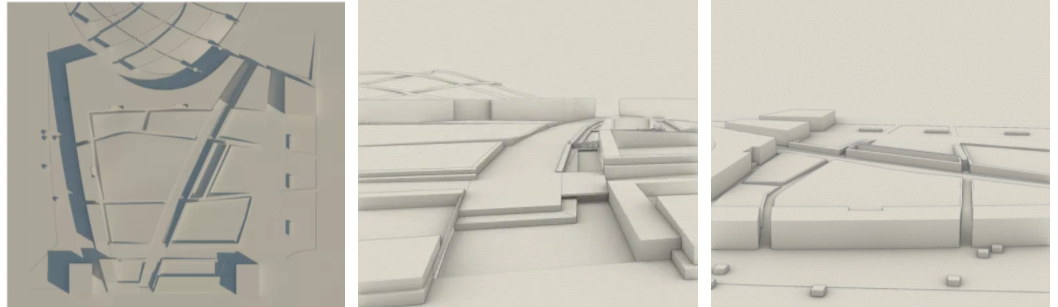

渲染模型效果图（可自定显示模式）
图文视频作者：Jia Yingfan
版权归作者所有


本期的案例分析和出图教学就暂告一段落了，同学们有任何关于本次教程的疑问或者有任何其他问题，都可以在留言区互动，后续还有更多精彩内容等着大家，敬请期待~
