在作品集中实体模型不仅有利于推敲方案、感受空间比例，同时也是表达方案概念、或是展现空间的重要手段之一。实体模型的制作材料可以是卡纸、木头、亚克力、石膏或者混凝土等，可以是小的概念模型，亦可是大的节点细部模型，需要根据想要表达的内容，选取合适的材料以及比例。

本次给大家分享一些实体模型的制作技法以及后期拍照技巧，以提升实体模型在作品集中的表达，还有海量图纸分享给大家供作参考。

· 分析型概念模型

（© ARX portugal + stefano riva - house in possanco - portugal - 2011）

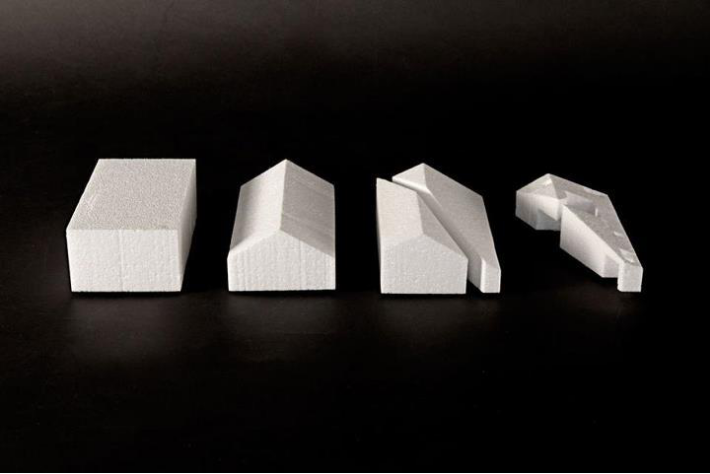

用泡沫材料制作一系列的体块模型，表现建筑形体的生成过程，比diagram更有立体感，也能很好地表现形体的比例。

（from tumblr）

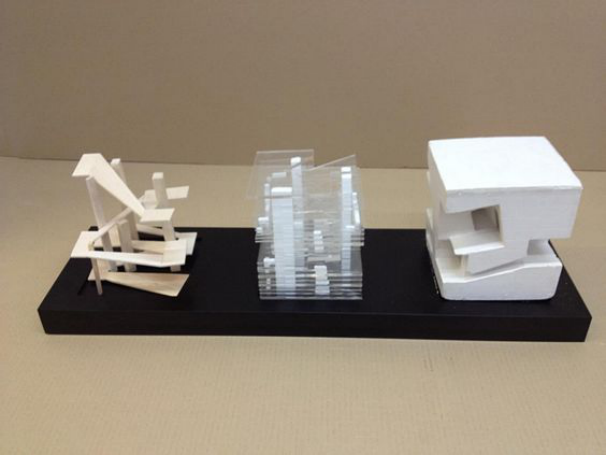

利用不同的材料简单明了地表现方案的流线、竖向交通、形体等方面，相同比例、相同角度摆在一起，比直接画分析图更加清楚易读。

（© Jennifer L Carvalho）

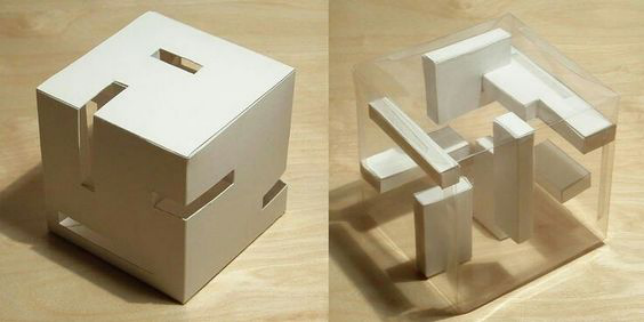

同样是利用不同的材料表现建筑的positive space 和negative space。

（from tumblr）

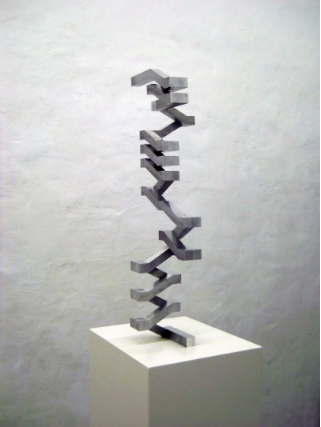

有时可以选择单独表现方案中最重要的部分，会比做整个模型更有冲击力，这个模型就将方案中的楼梯空间单独表现出来，会让模型有种艺术品的感觉。

（Nuno Campos Student Residence, Bustelo, Penafiel, Portugal, 2010）

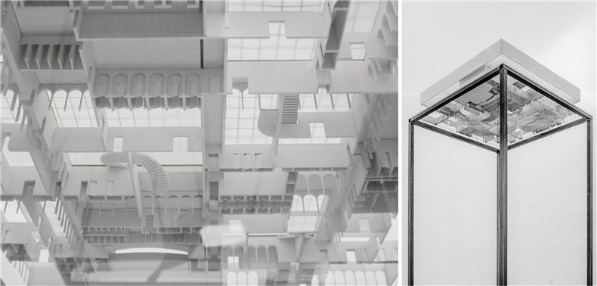

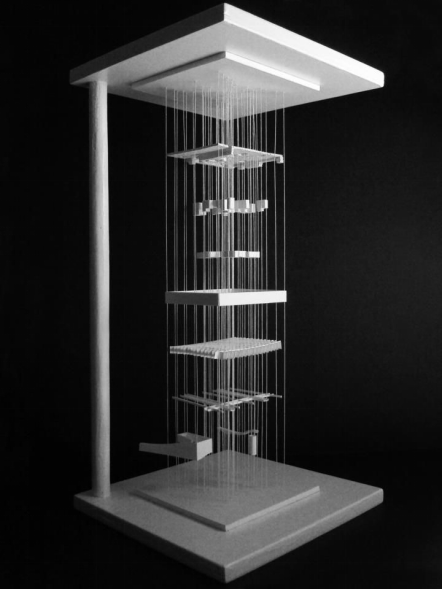

方案内部构成的分析，可以把方案的不同元素以分层的形式抽取出来，并且悬挂在支架上，更具视觉冲击力。

（© Xiaohu Yan, Matteo Ornato）

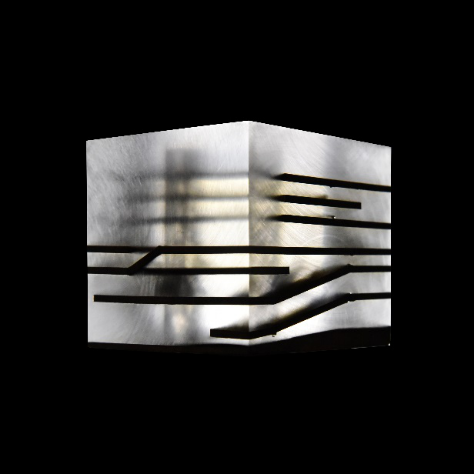

表达建筑不同层之间的联系以及创造出来的空间，用竖向交通核连接木板表达楼板，楼板之间创造的虚空空间则用透明树脂表达

 ● 场地模型

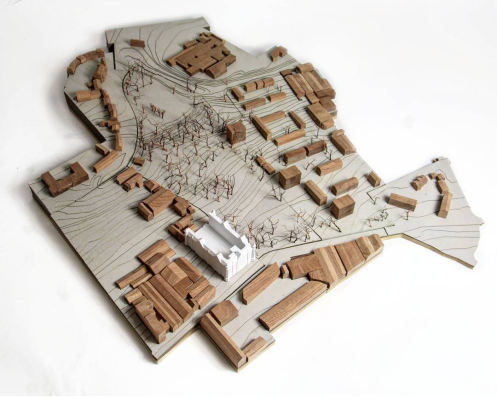

（© nexttoparchitects）

做大比例的场地模型时，最重要的就是区分好场地建筑和设计方案建筑以及和地形的关系，利用不同的材料处理好模型的图底关系。

（© let & tori）

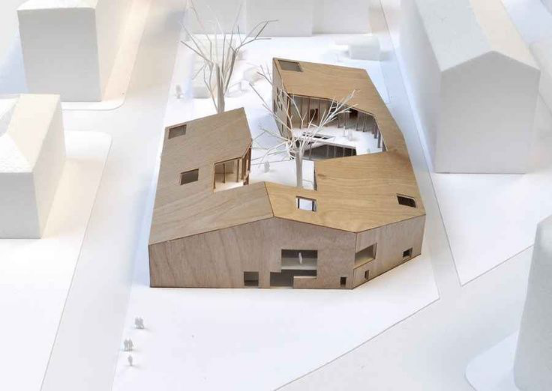

同样，建筑尺度的模型如果需要表达与周围场地的关系，也需注意方案与场地的材质区分，场地可以选择素雅的白色泡沫或者白卡，建筑选择纹理较好看的木片，当然几棵富有艺术感的树也可以提升模型的逼格。

 ●  细部、结构模型

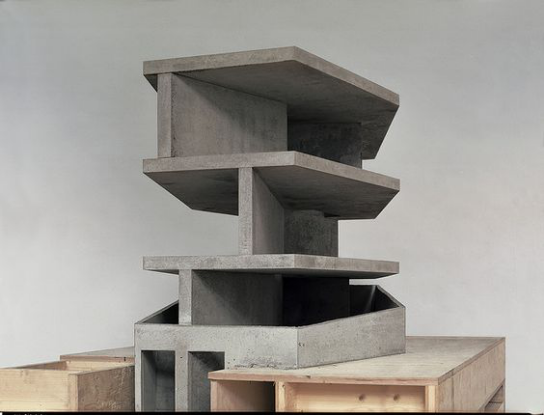

（House with one wall by Kerez）

如果方案的结构比较重要可以考虑做结构模型，如图是Kerez的五户住宅，混凝土的结构模型表现了建筑独特的结构与美感。

（from tumblr）

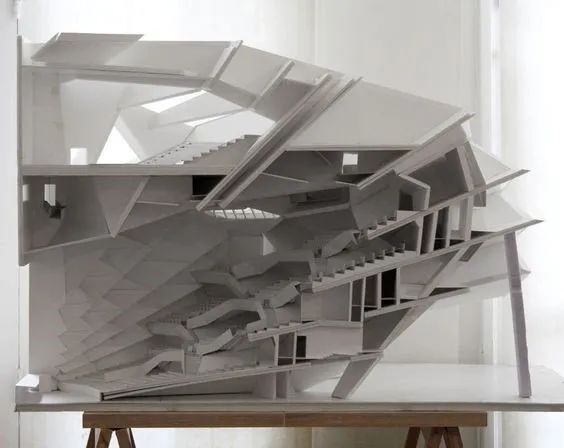

往往一个大的剖模型会比一张剖透视更加直观地表现空间的关系与氛围。

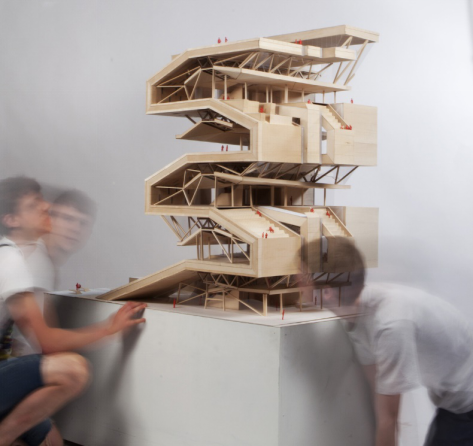

（© nexttoparchitects）

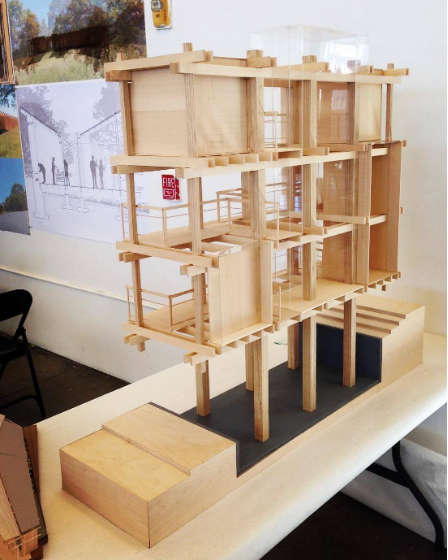

如果结构与构造有特殊考虑，可以制作局部剖面模型，表达结构以及结构创造出来的空间。

 （© OMA）

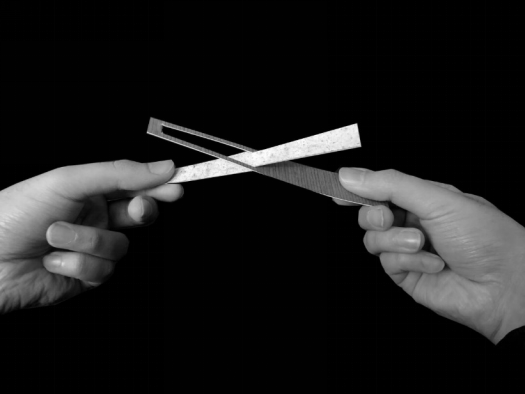

如果制作的是小的概念模型，可以拍摄时用手表现操作手法。

（© OMA）

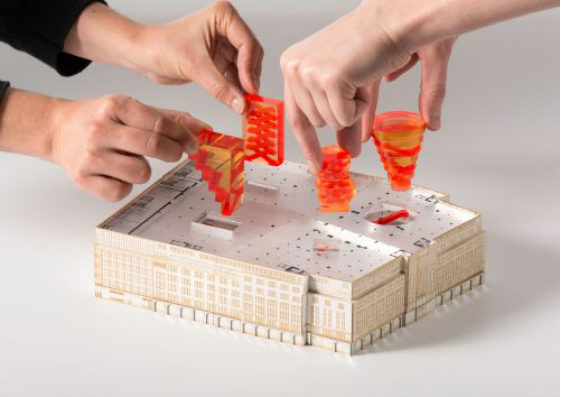

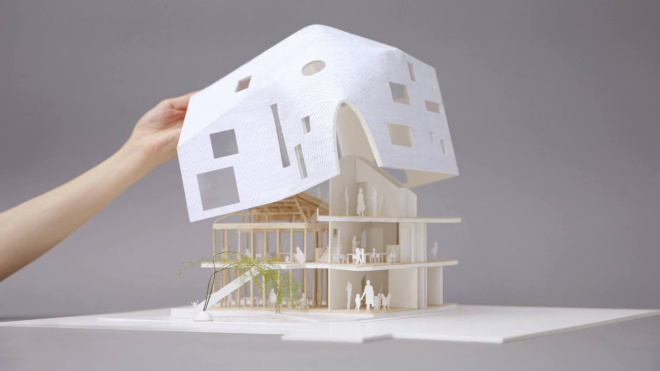

如果建筑方案中有比较重要的部分，可以考虑用比较亮眼的材料制作，并且可以用手从中取出，强调该部分在方案中的重要性。

（© MAD）

立面和内部空间模型分开制作，可以将立面模型剥离开来展示立面与内部空间的关系。

（© SOM）

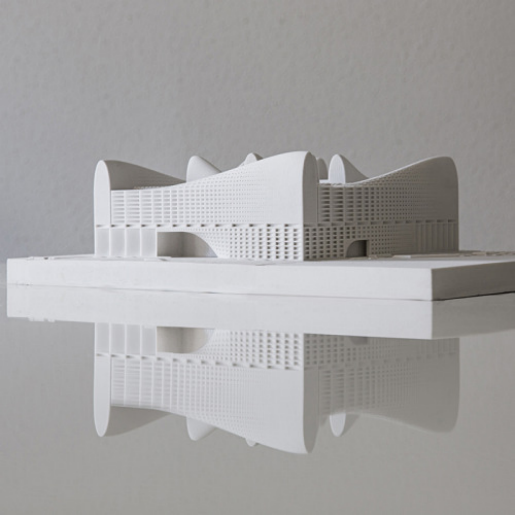

一般模型照片都会配整个纯黑背景，也可以像这张模型照片用白色背景，同时模型下方配一张亚克力板反射模型倒影，让画面更加饱满。

（© Yuan Jin）

模型底座用透明亚克力板支撑，从底部视角拍模型，可以将建筑的内部空间以一种类似于人眼视角的方式展示出来。

精选案例分享

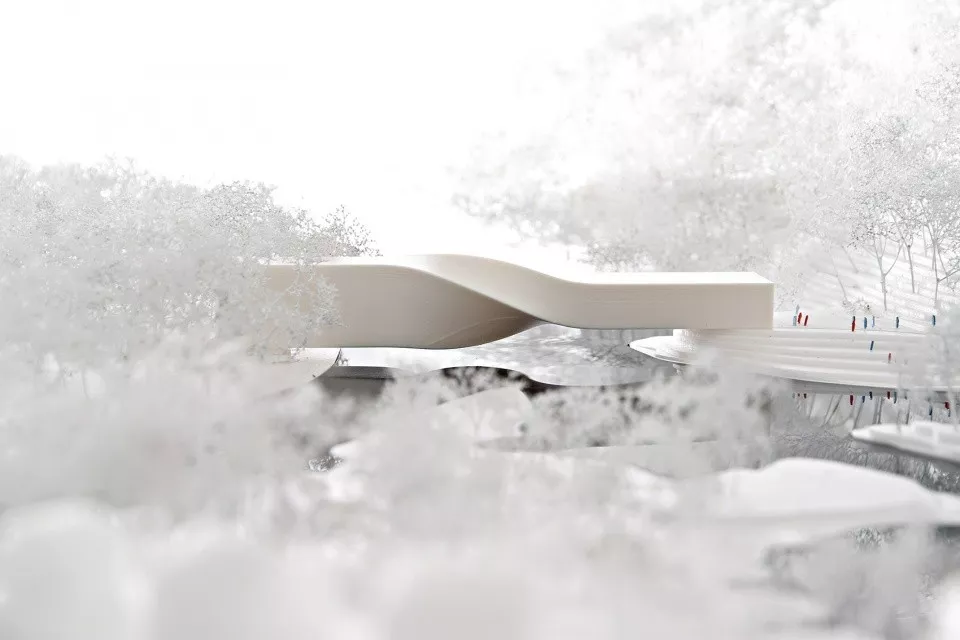

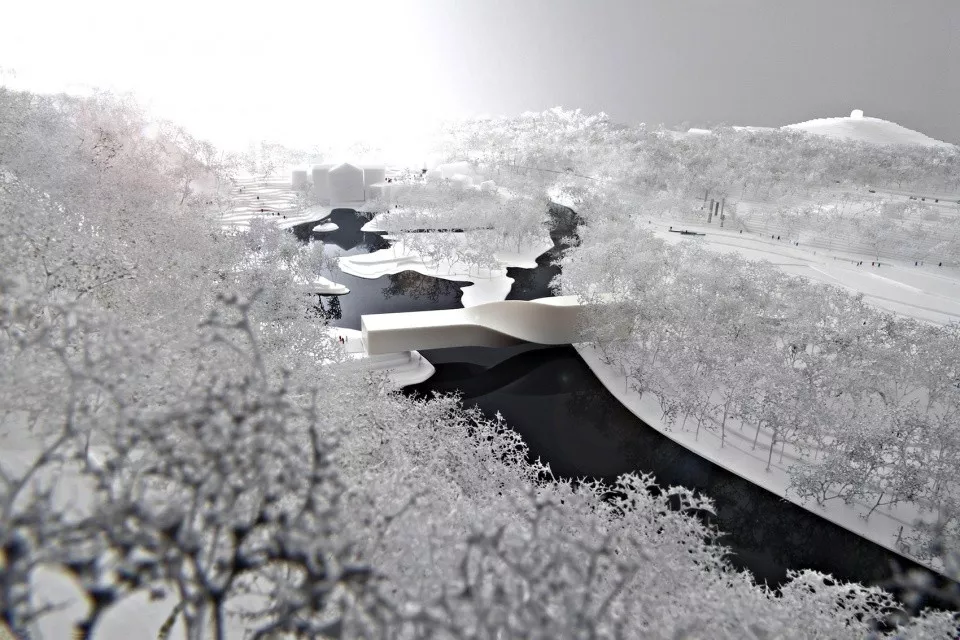

挪威扭体博物馆 © BIG事务所

Morpheus摩珀斯酒店 ©Zaha Hadid Architects

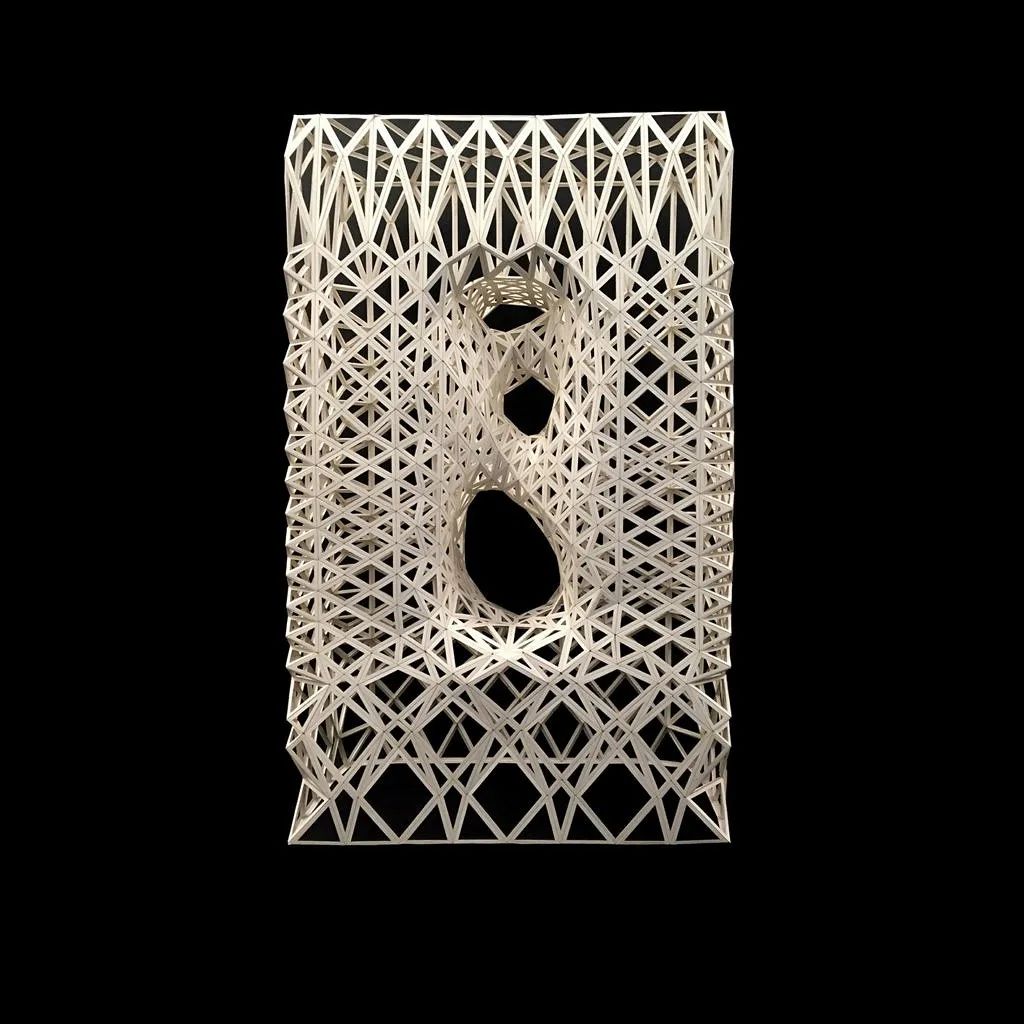

 A Doll's House ©Zaha Hadid Architects

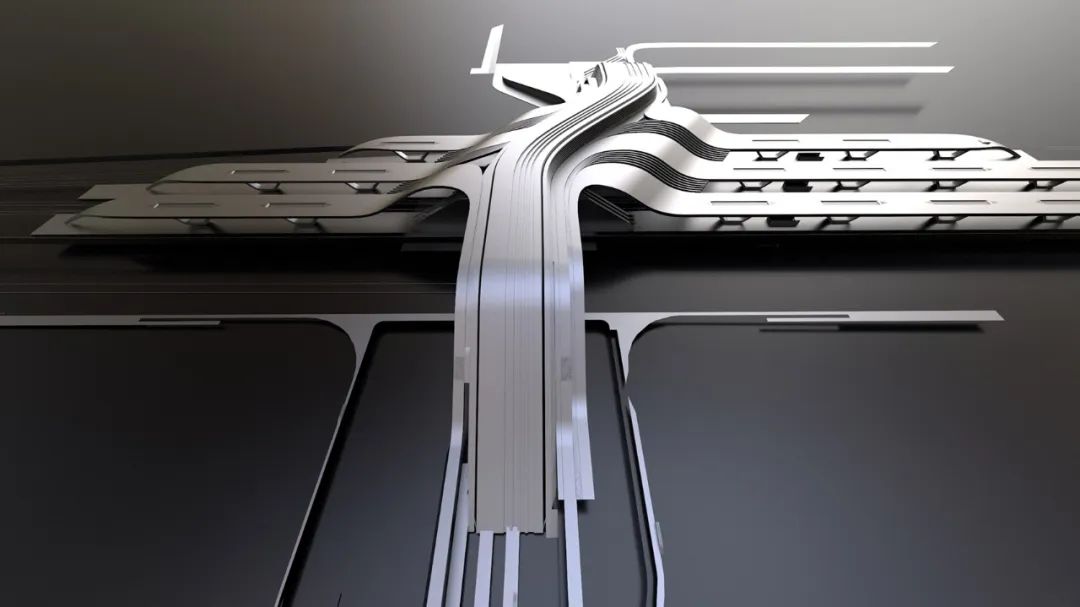

波罗的海铁路Ulemiste新站 ©Zaha Hadid Architects

△ FOLD-operation of form chance from pinterest

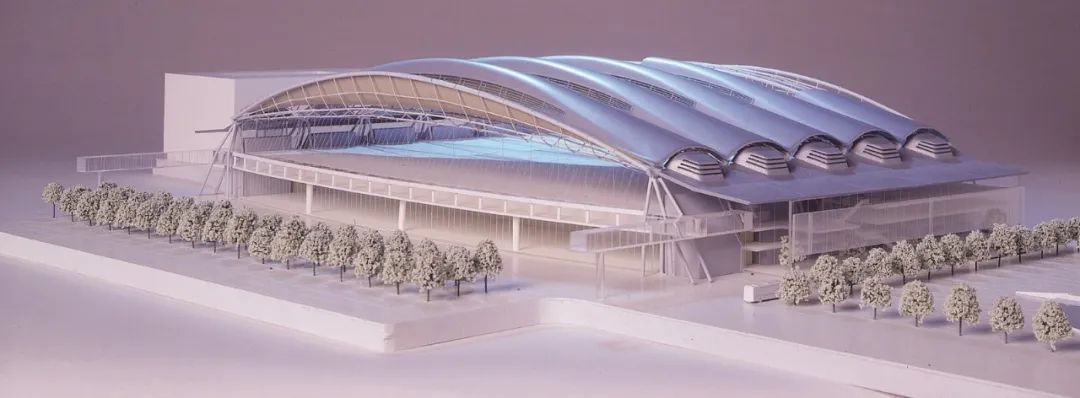

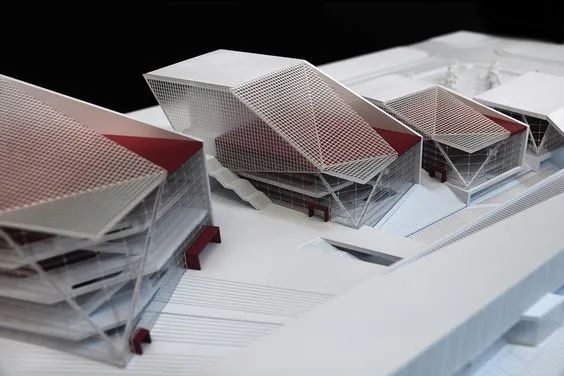

△ Frankfurt Trade Fair Hal

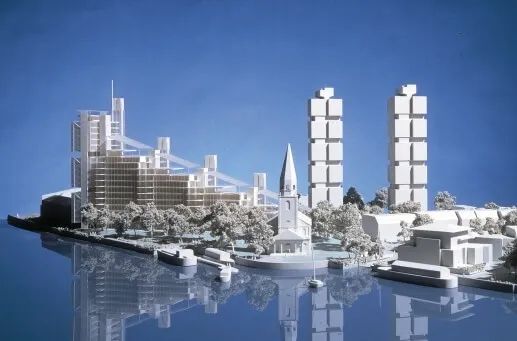

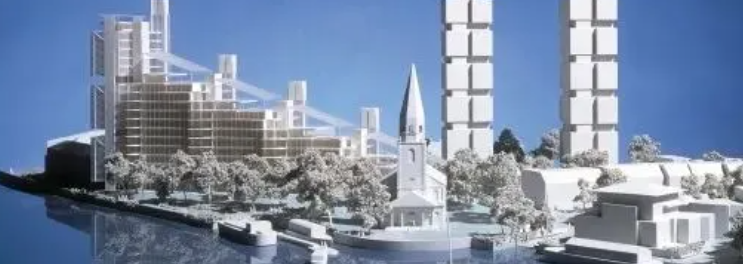

△ Montevetro

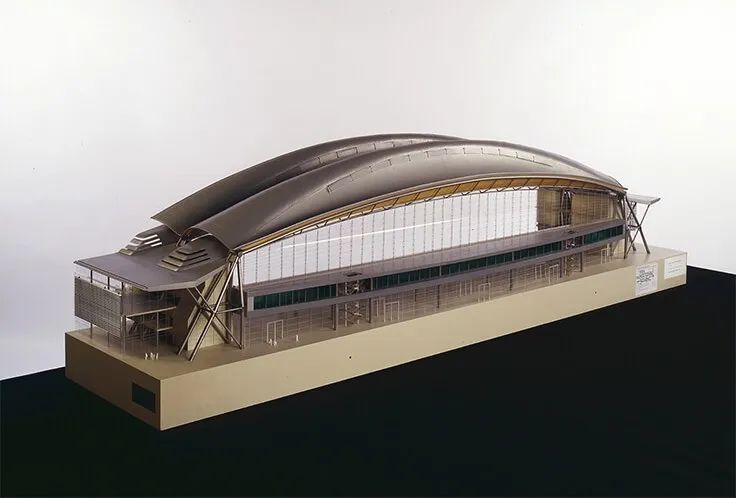

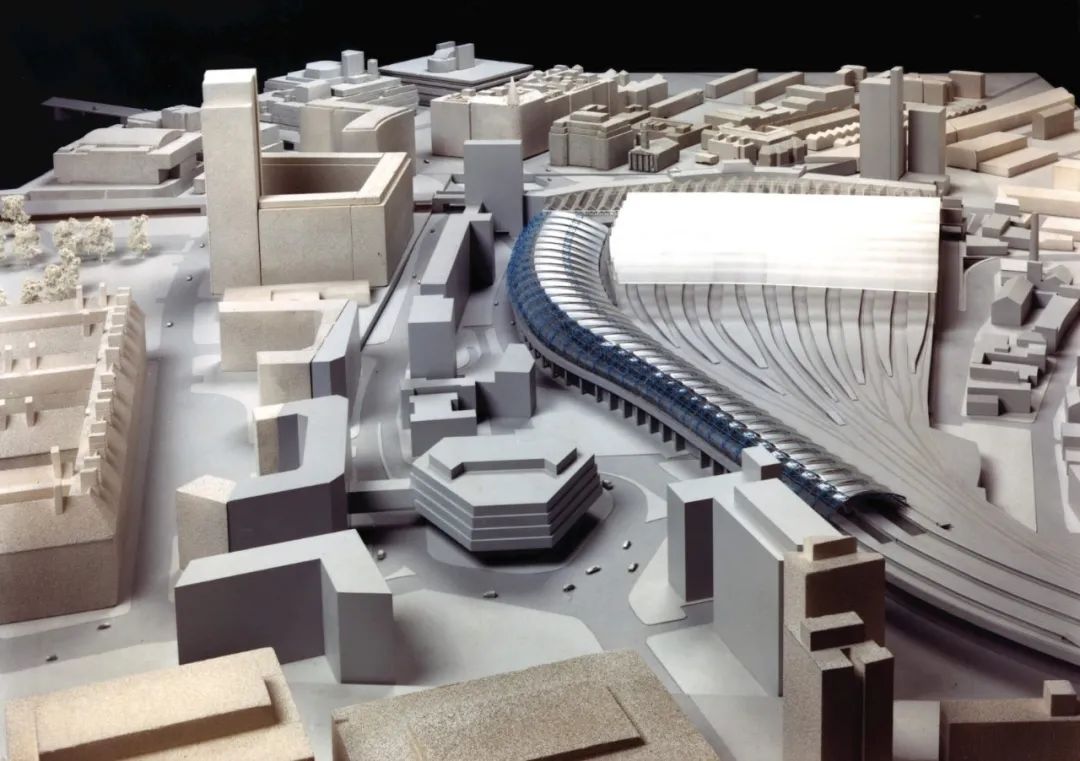

△ Waterloo International railway station

△ Mt Penang Gardens  ©JMD
