作为项目的前期分析图，我们需要出一张拼贴概念图表达现有公寓存在的问题，以及我们的设计策略和愿景。通过这张拼贴图快速吸引读者，让读者了解我们项目的契机，对于表达概念起到很好的作用！



在开始正式的教程之前让我们先来了解一下这个图纸的背景吧！


传统公寓总是存在这样的问题：停车场的照明和通风不良，走廊和楼梯空间单调，设备占用的屋顶空间利用率低。作为公寓中唯一的公共空间，人们过度关注其居住单元类型和条件，却忽视了这些空间的重要性，导致公共空间的规划和利用不合理。


我希望在一个越来越私人的社交环境中，人们可以有更多的空间与人互动和放松，而不是躲在自己的卧室里。因此，这些闲置空间应该变得有趣，获得人们的喜爱，增加他们的空间体验，提高他们的生活质量。那么，为何不用变化和体验丰富的走廊取代单调的逃生楼梯？


通过这条高度连续的走廊，重新连接不同的公共空间。成为公寓的主体。人们可以吃饭、喝茶、与人聊天、锻炼、游泳等等。这些空间将丰富人们的生活体验。我在共享公寓里创造了这样一条廊道，他们可以连通整个公寓里的共享公共空间，有屋顶花园，中庭花园，共享书吧，共享餐厅等等。


下面同学们快打开电脑，跟着我们的教程学习制作这期图纸吧！（文末有素材可领取跟练喔！）


Part 1

 构思拼贴图内容

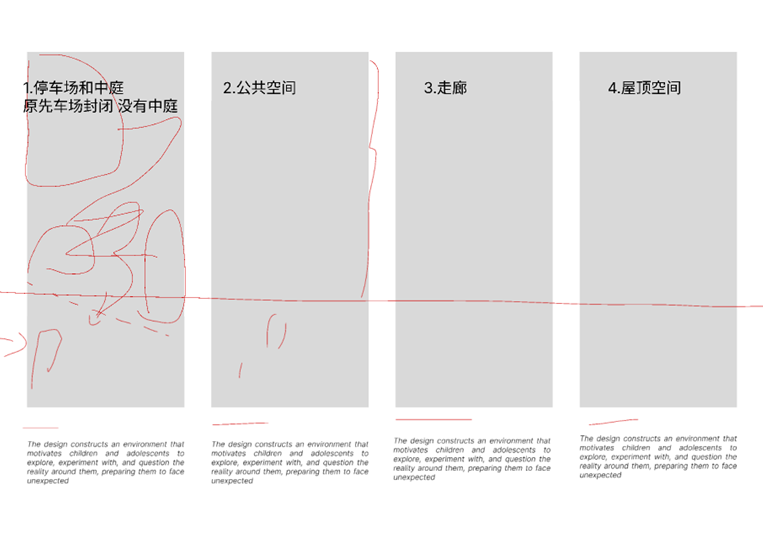

作为一张拼贴图，我们首先应该从需要表达的概念出发，设计好排版之后，我根据我的概念将版面分为四块，从左到右依次需要呈现停车场，楼梯，走廊，和屋顶空间。我希望拼贴图的底图可以用平面，线稿的形式呈现原有场地的问题，拼贴图上部的2.5D拼贴素材可以呈现我的设计概念和愿景。


我设想的问题有：原有的停车场较为封闭，缺乏采光中庭和供人群休息的空间，原有的楼梯功能单调，缺乏公共活动的空间，原有的走廊空间单调，缺乏采光，径直而单一，原有的屋顶层没有供人活动的区域，大部分是设备间。


而我希望呈现出的效果是通过一条连廊，在这些空间里创造供人公共活动的空间，并且这些空间是连续且有趣的，原有的单调交通功能现状变成了带有不同活动的漫步连廊。



要做好一张拼贴图一定不是一蹴而就的，其中会有反复的试错和调整，最后才能呈现出最和谐的效果。


Part 2

 背景绘制

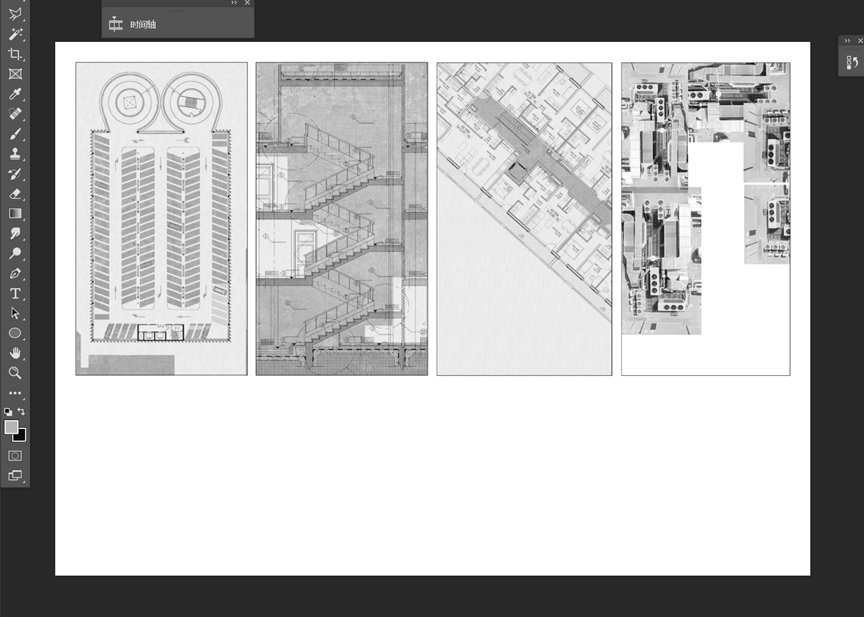

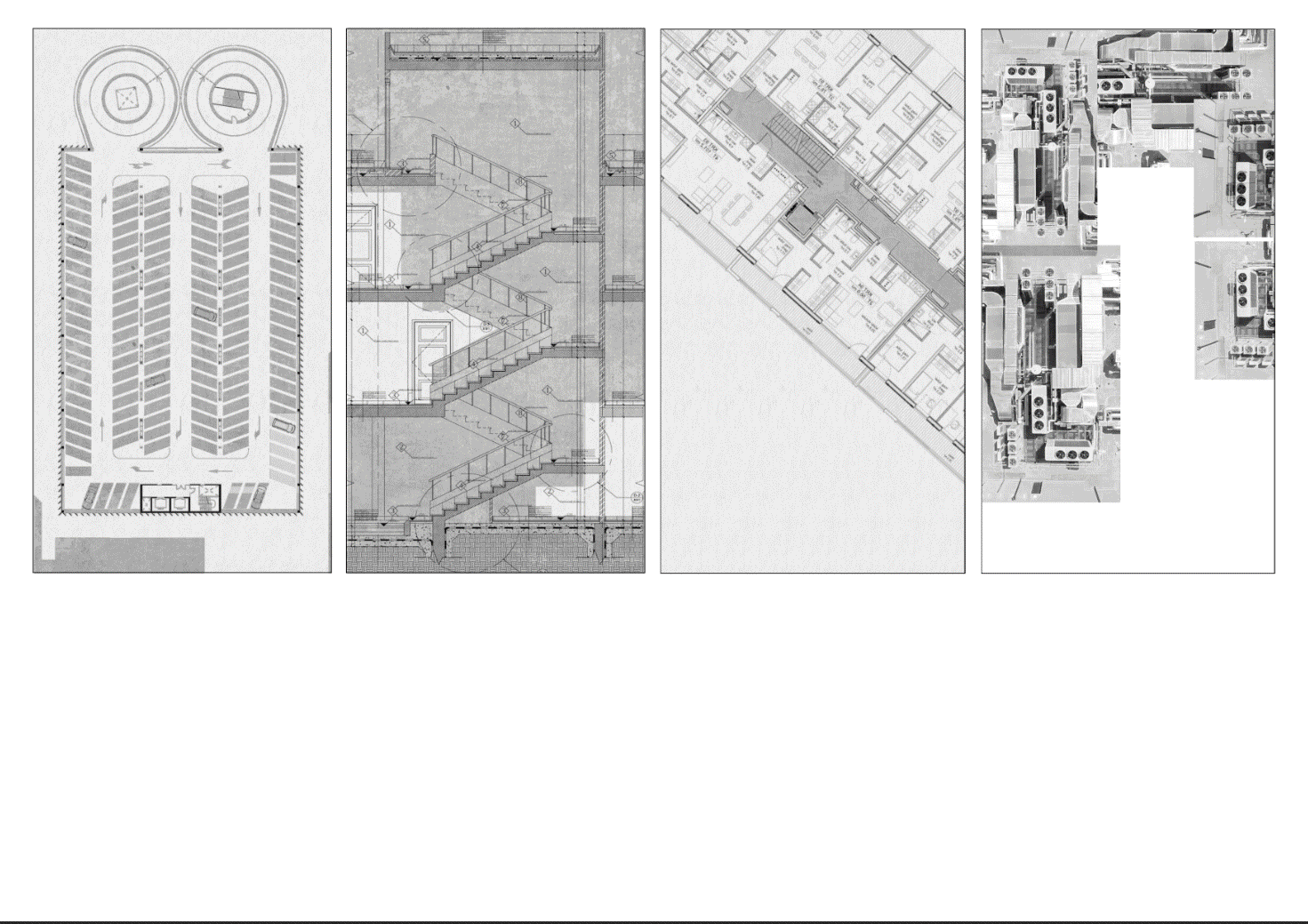

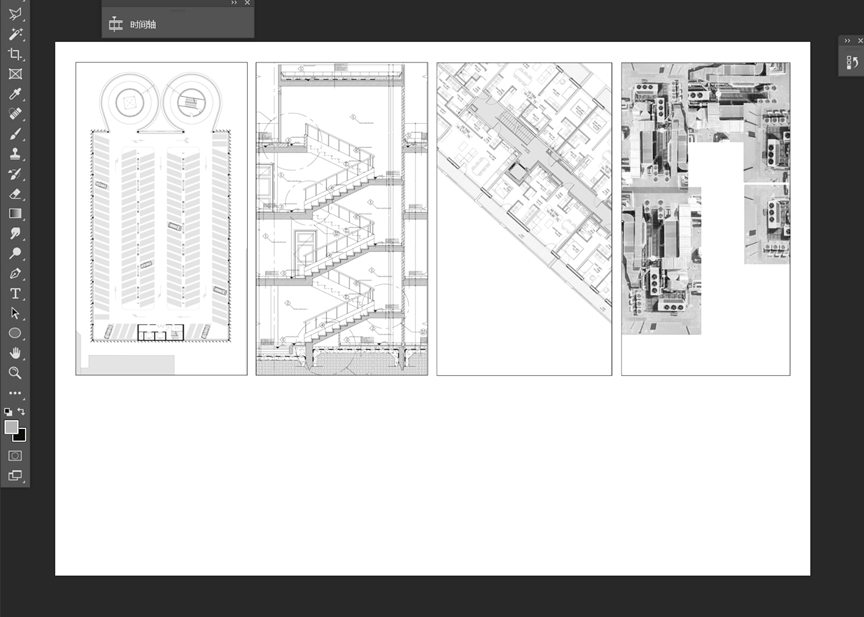

首先，我挑选了效果合适的线稿二维图作为背景，分别呈现停车场，楼梯，走廊和屋顶设备。

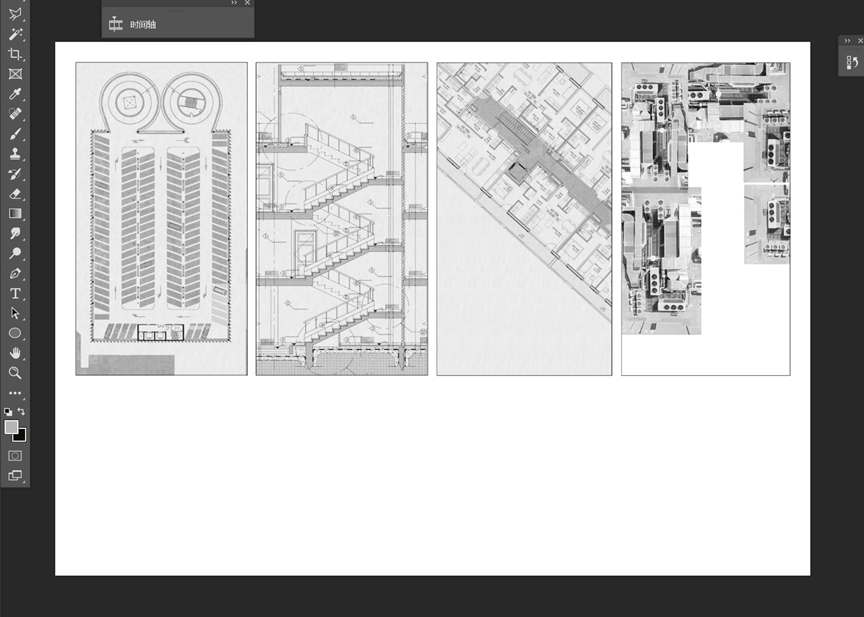

给他们附着材质，强调要突出的东西，增加细节感。



Part 3

 前景绘制

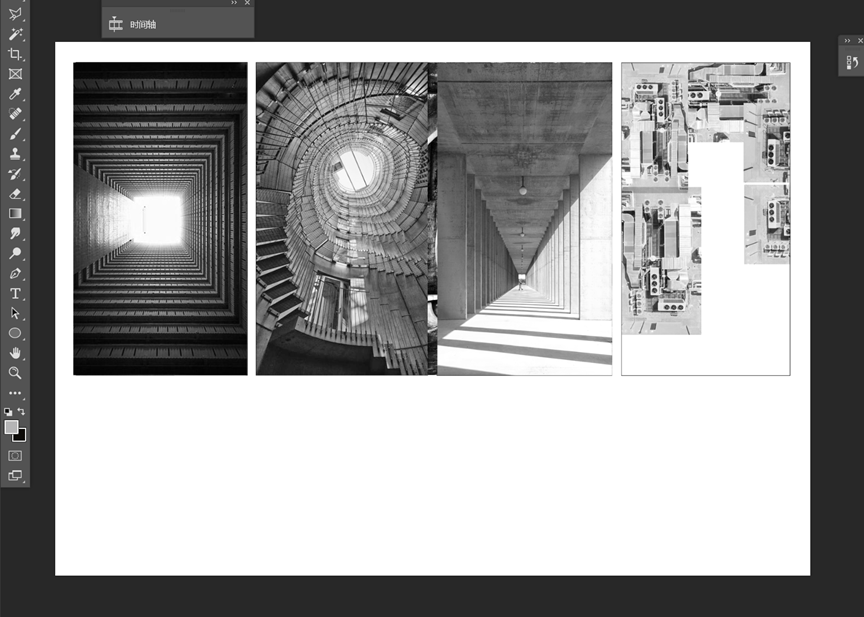

一开始我也有选择尝试用实景图片作为背景，但最后发现整个图面过于重，无法体现突出上面的内容，于是我把背景调淡，选择用淡淡的线稿。

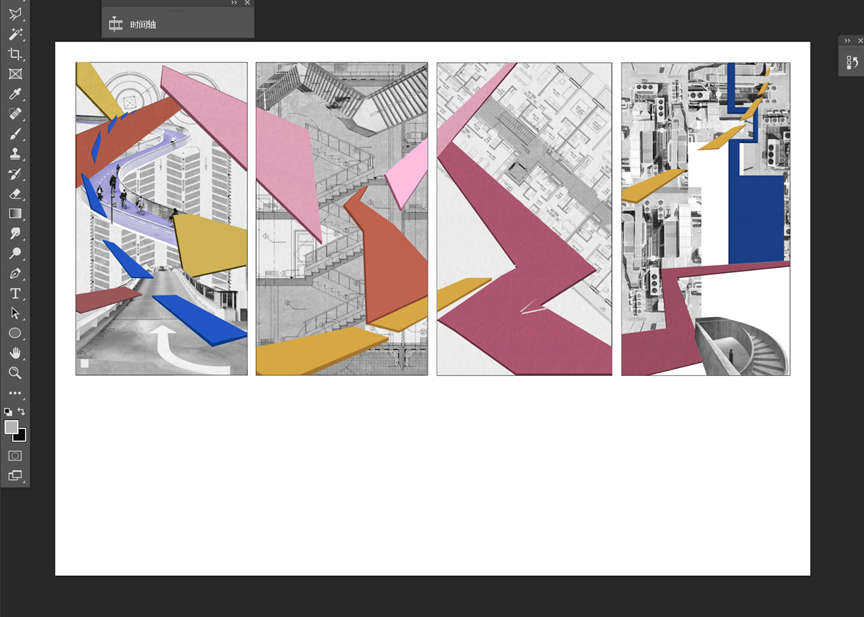

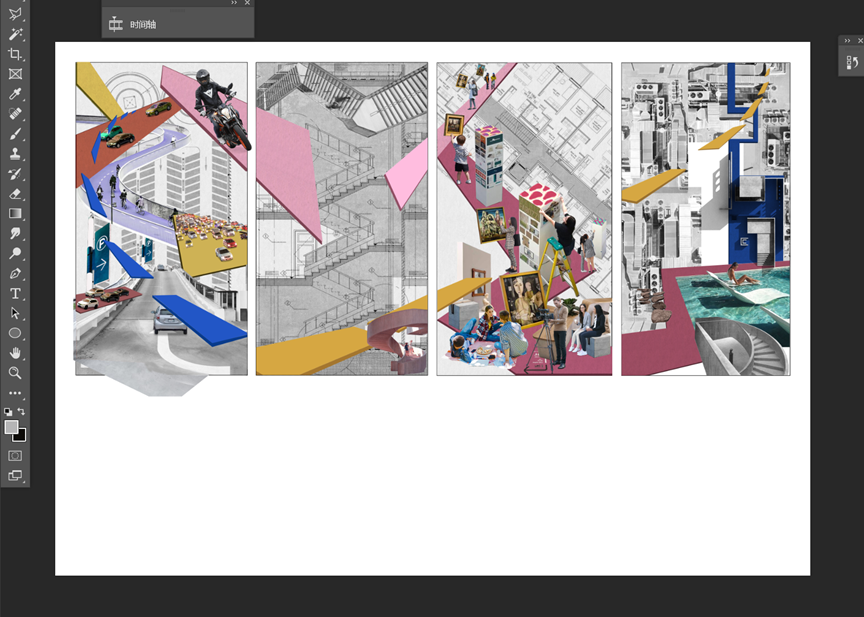

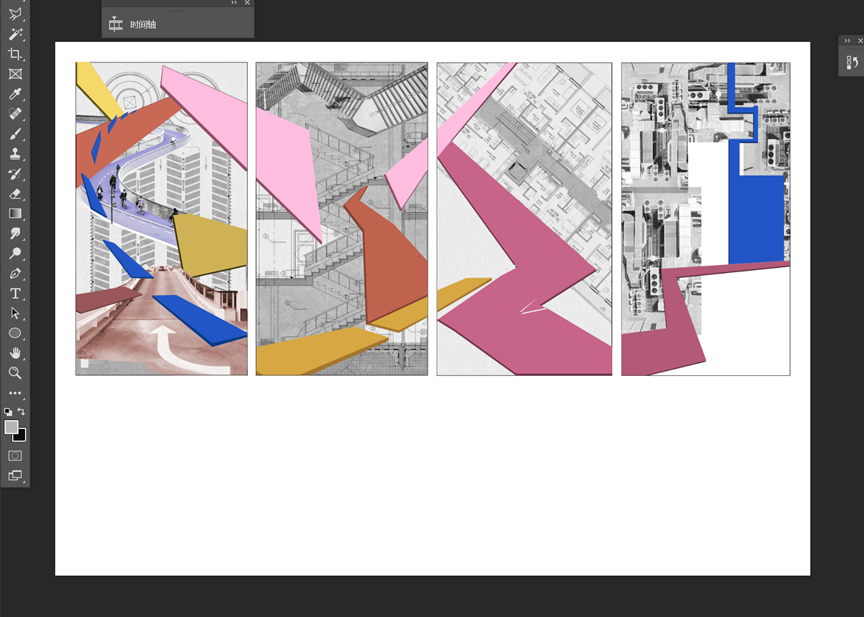

继续增加底图上需要突出的东西，我用ps选区工具画出了几条不同的路径，为了增强视觉效果，我用了不同的颜色和连续的笔法，体现出四个空间串联起来的感觉。



给每一个颜色都叠加一层纹理。

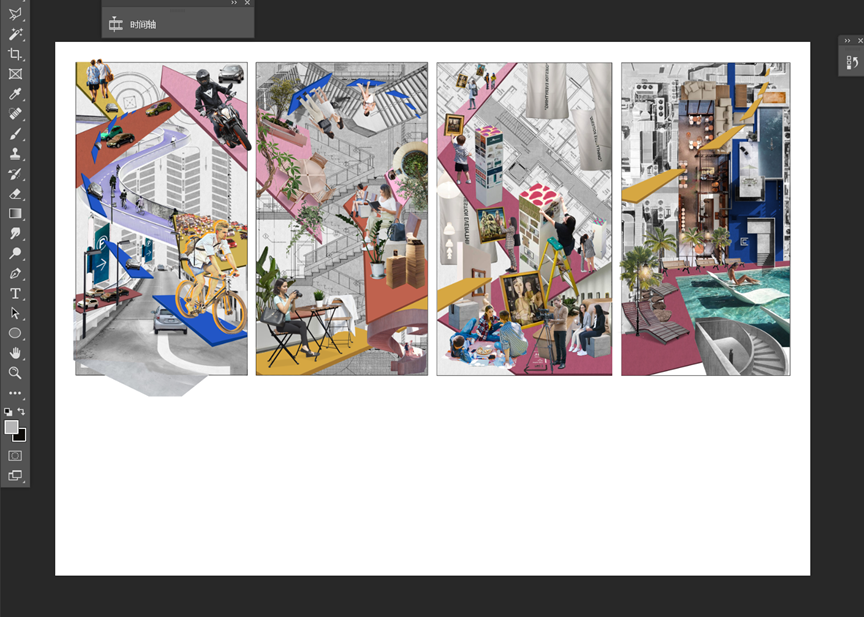

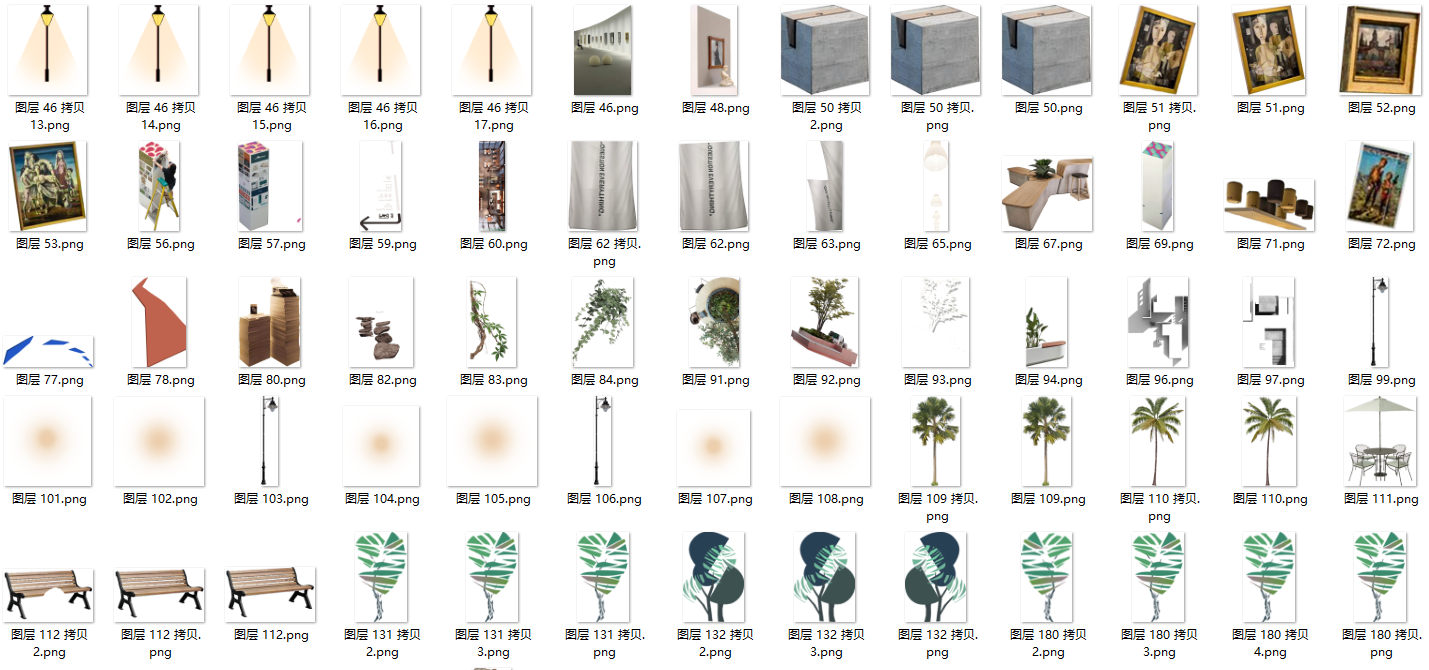

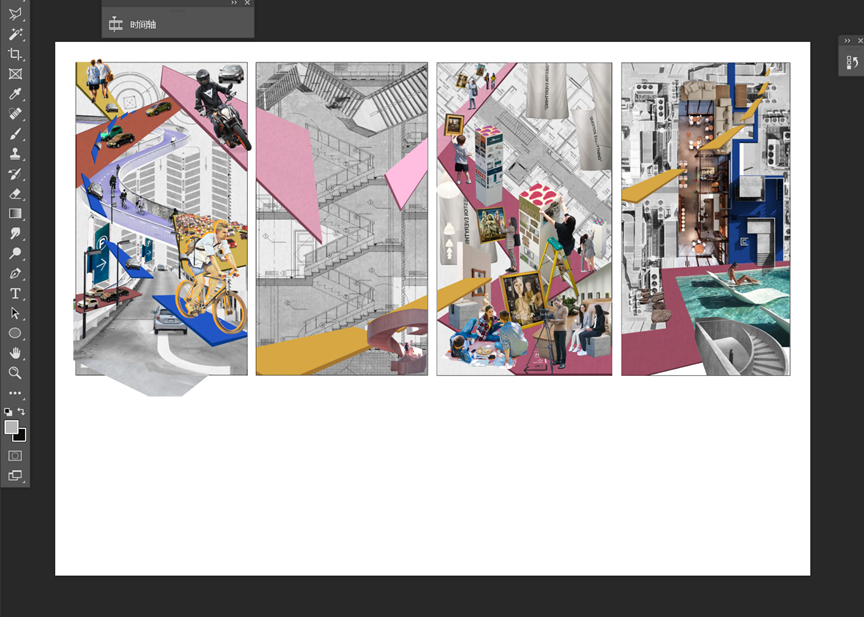

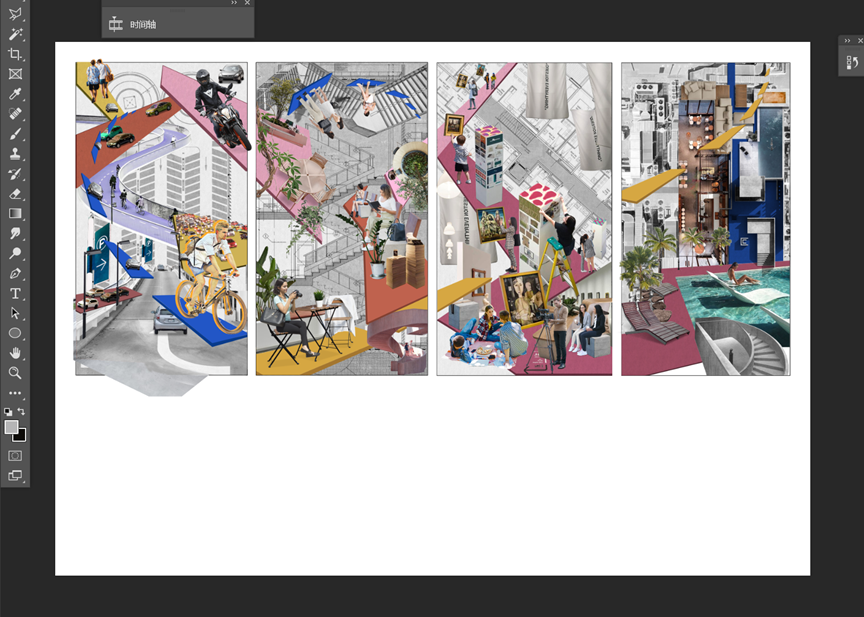

尝试增加每一个廊道上的细节，我在素材网上下载了很多不同透视角度的细节图片，根据场景需要填充。例如我想创造第一个空间是停车空间 ，我就更多放入了车辆，路灯，指示牌等素材。第三个空间是一个类似画廊的空间，我就放入了很多座椅，画廊等相关素材，最后一个空间是泳池，休息区，我找到一些相关素材，并进行裁剪。


Part 4

 主要内容置入

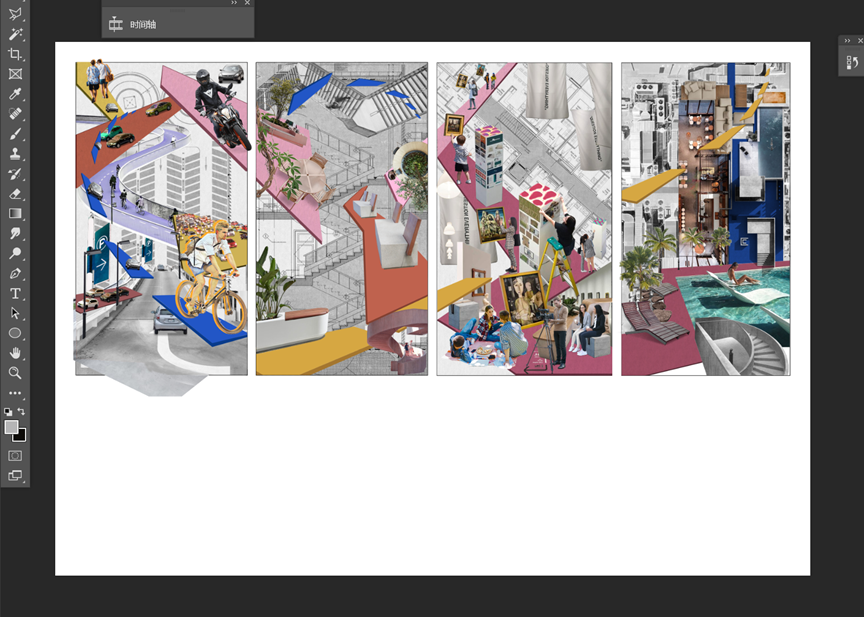

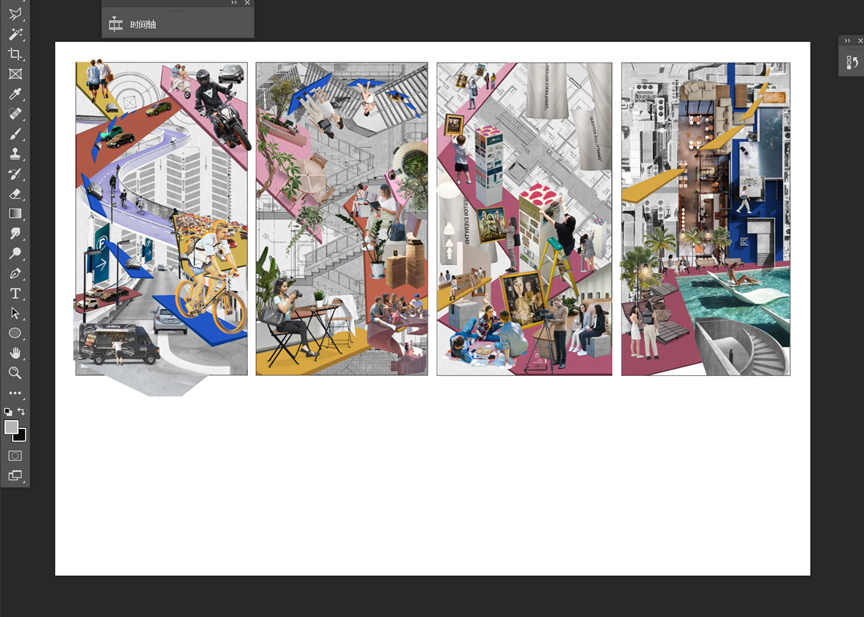

继续深化每一个拼贴图，给第二个空间增加了很多绿色植物，呈现出一种户外的感觉。



Part 5

 丰富素材

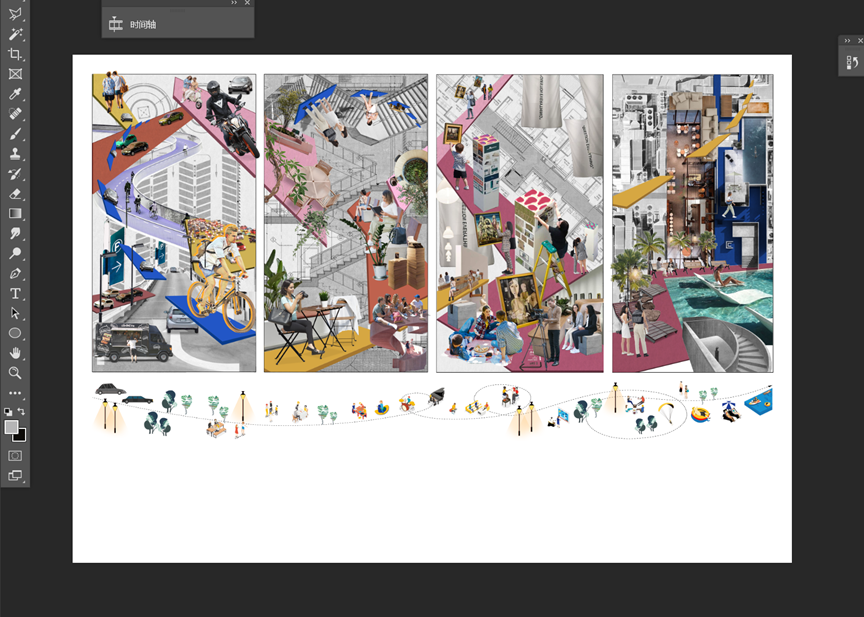

加入大量的细节素材，例如植物，行人，灯光，填充画面丰富度。



Part 6

 拼贴图搭配解释

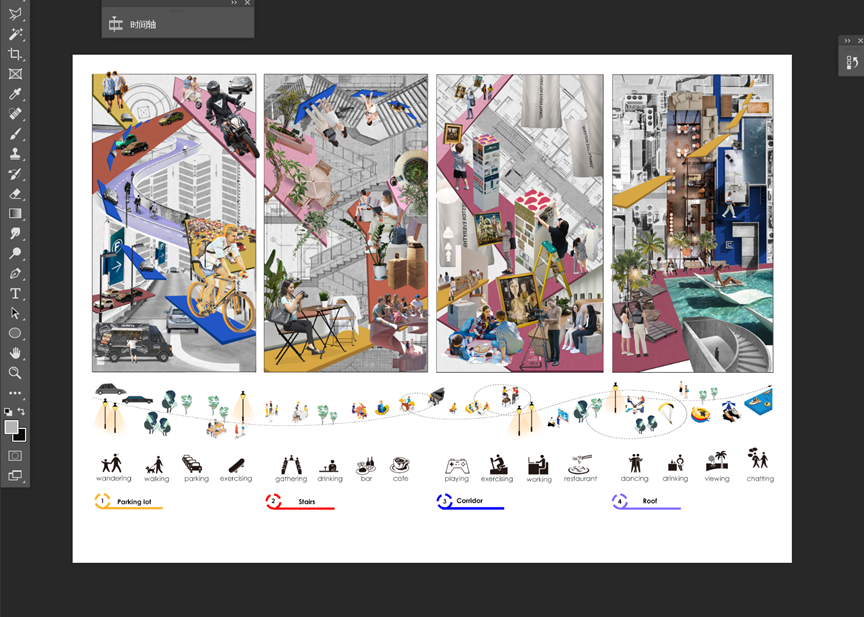

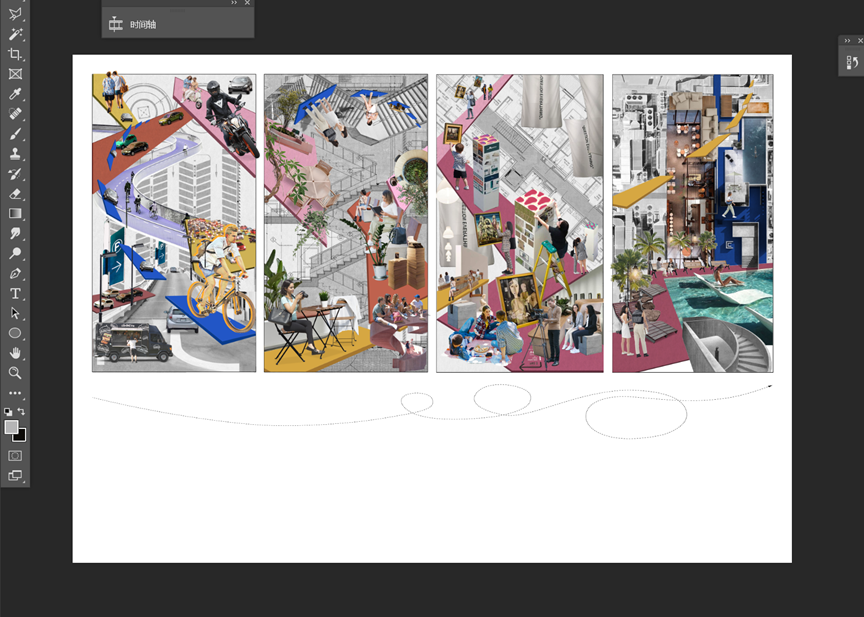

下方运用拼贴表达每一个空间的功能和人群行为。



在这之前，我也尝试过很多不同的搭配，最后反复调整效果，选择最好看的拼贴风格。

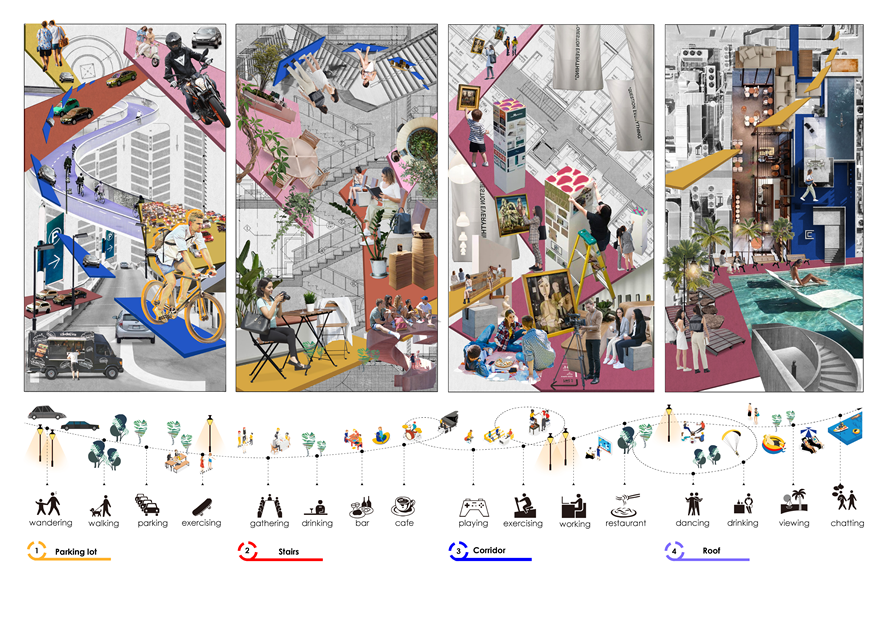

这样整张图面就大功告成！来看看最后的成图吧！



 福利领取

文末点赞在看，并转发至朋友圈，截图发送至后台，

回复关键词【20240111】，即可领取
