在开始正式的教程之前让我们先来了解一下这个图纸的背景吧！
传统公寓总是存在这样的问题：停车场的照明和通风不良，走廊和楼梯空间单调，设备占用的屋顶空间利用率低。作为公寓中唯一的公共空间，人们过度关注其居住单元类型和条件，却忽视了这些空间的重要性，导致公共空间的规划和利用不合理。
我希望在一个越来越私人的社交环境中，人们可以有更多的空间与人互动和放松，而不是躲在自己的卧室里。因此，这些闲置空间应该变得有趣，获得人们的喜爱，增加他们的空间体验，提高他们的生活质量。那么，为何不用变化和体验丰富的走廊取代单调的逃生楼梯？
通过这条高度连续的走廊，重新连接不同的公共空间。成为公寓的主体。人们可以吃饭、喝茶、与人聊天、锻炼、游泳等等。这些空间将丰富人们的生活体验。我在共享公寓里创造了这样一条廊道，他们可以连通整个公寓里的共享公共空间，有屋顶花园，中庭花园，共享书吧，共享餐厅等等。

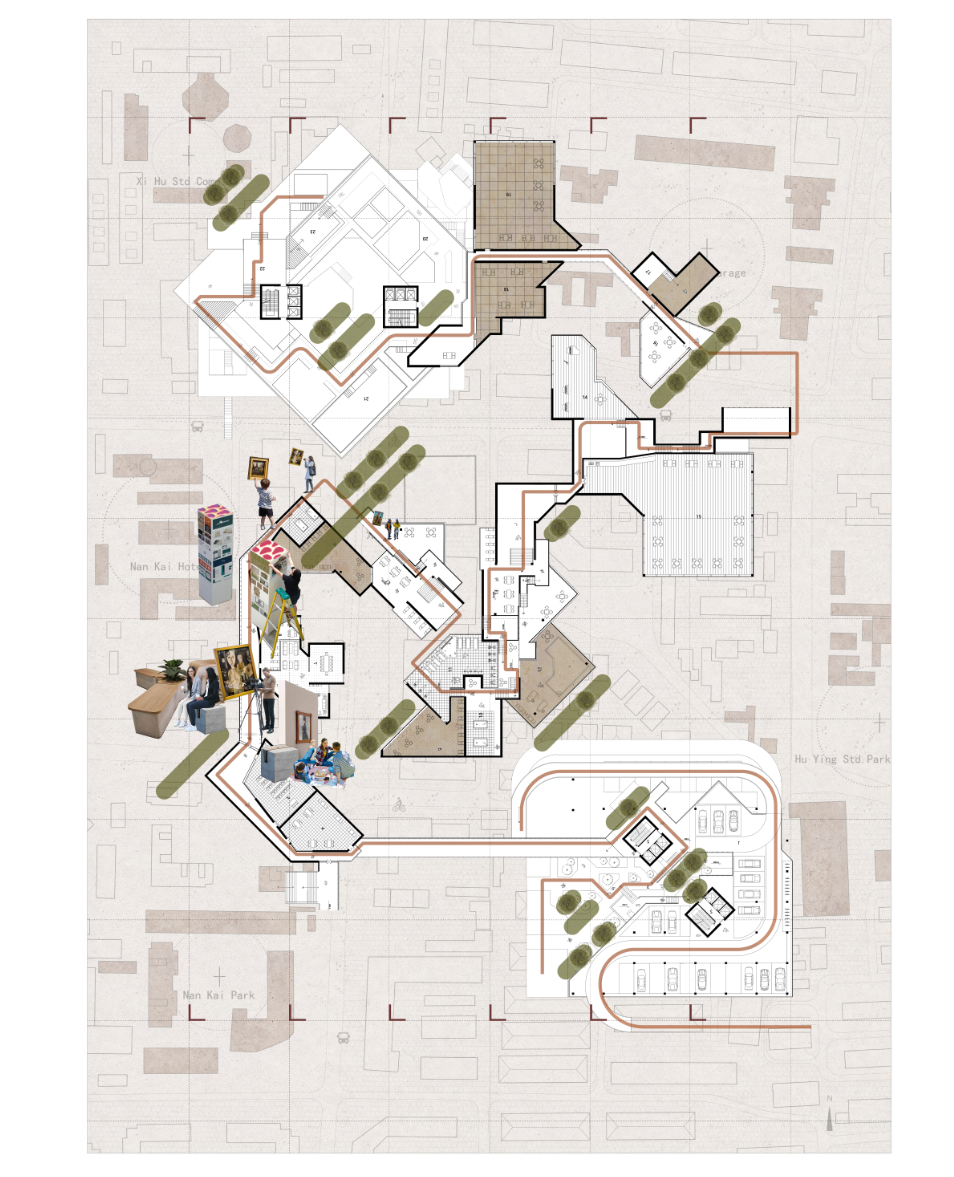

通过这张较为概念性表达的封面，我们可以更清楚直观地表达我们的主题：廊道，不管是前景的轴测交通分析，还是背景的平面概念图，都能引导人们快速地了解这个方案的想法。
下面同学们快打开电脑，跟着我们的教程学习制作这期图纸吧！（文末有素材可领取跟练喔！）
Part 1
案例搜索

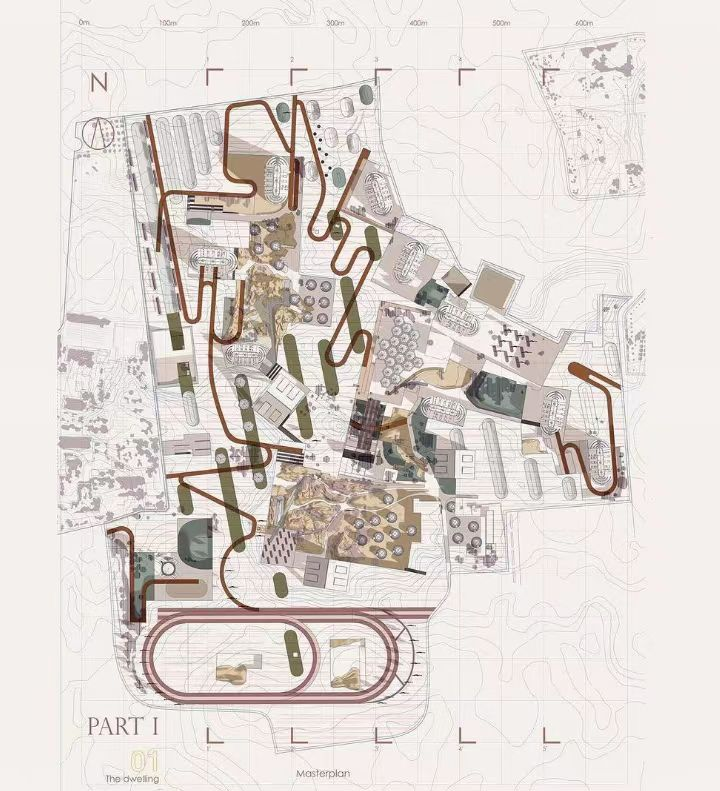

通过在pinterest上浏览案例，找到和自己表达方式比较契合又较为美观的图片，作为案例参考，在这里我找到了几张通过总平面+平面+拼贴的形式表达的图纸，觉得效果很合适，便于我后续的思考：
这些图纸鉴于拼贴和2.5D之间，能通过元素的提取和色彩的碰撞很好地表达概念，很适合作为一张概念封面。
Part 2
思路梳理

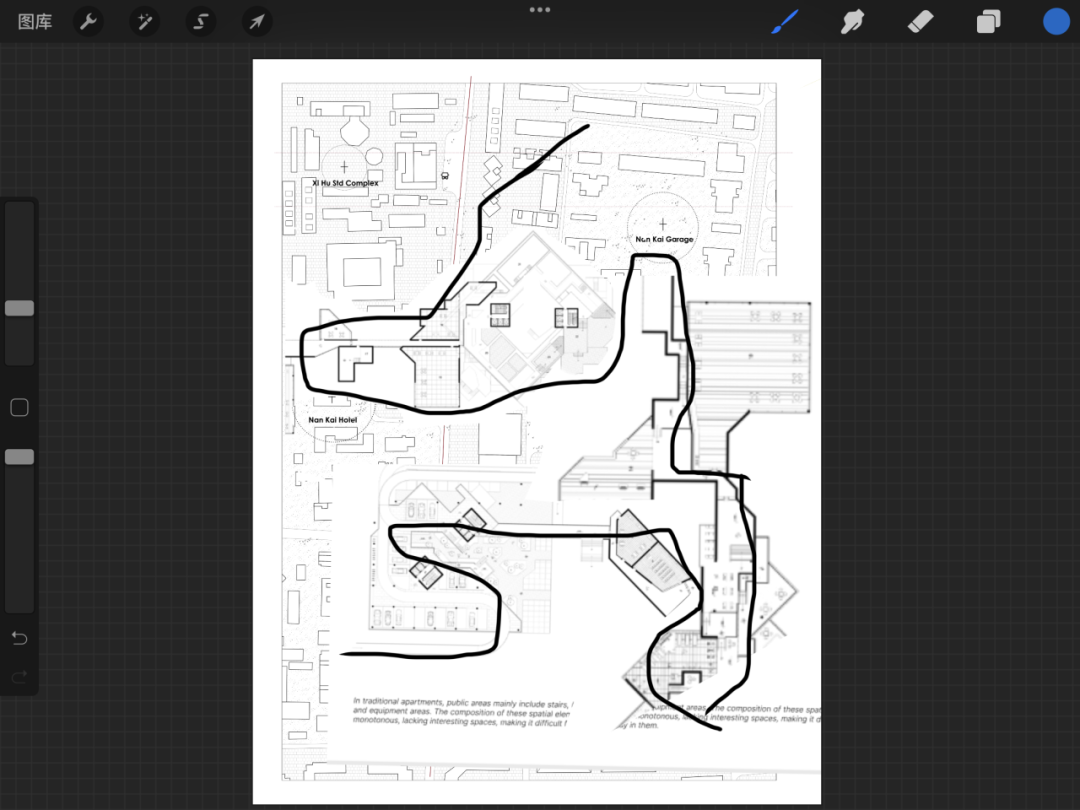

梳理思路我习惯在平板上用草图绘制，在这里我模仿找到的参考图思考整个图纸的层次：
首先是总平面底图，一张拼贴线稿的底图可以很好地表达场地：
其次是平面图向上的叠加，我通过将不同层的平面图旋转角度整合到一张图上，希望借此可以表达整个廊道的概念。
最后可能用一条显眼的流线来表示廊道，在平面图上会运用一些拼贴素材和色彩来强调廊道的功能和活动。
Part 3
总平面图背景导出

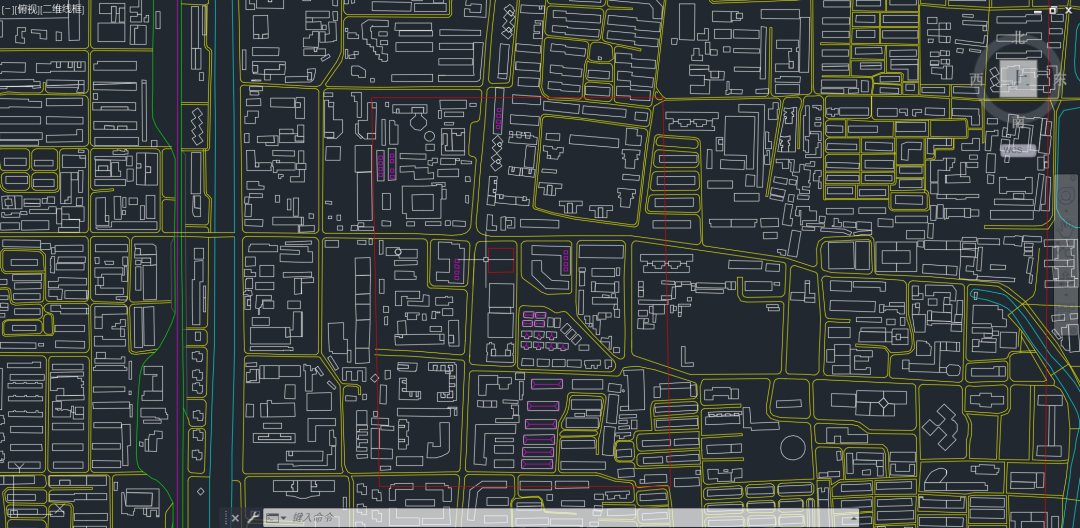

打开AutoCAD,调整好总平面内的街道和建筑等细节后，区分好线形导出pdf。

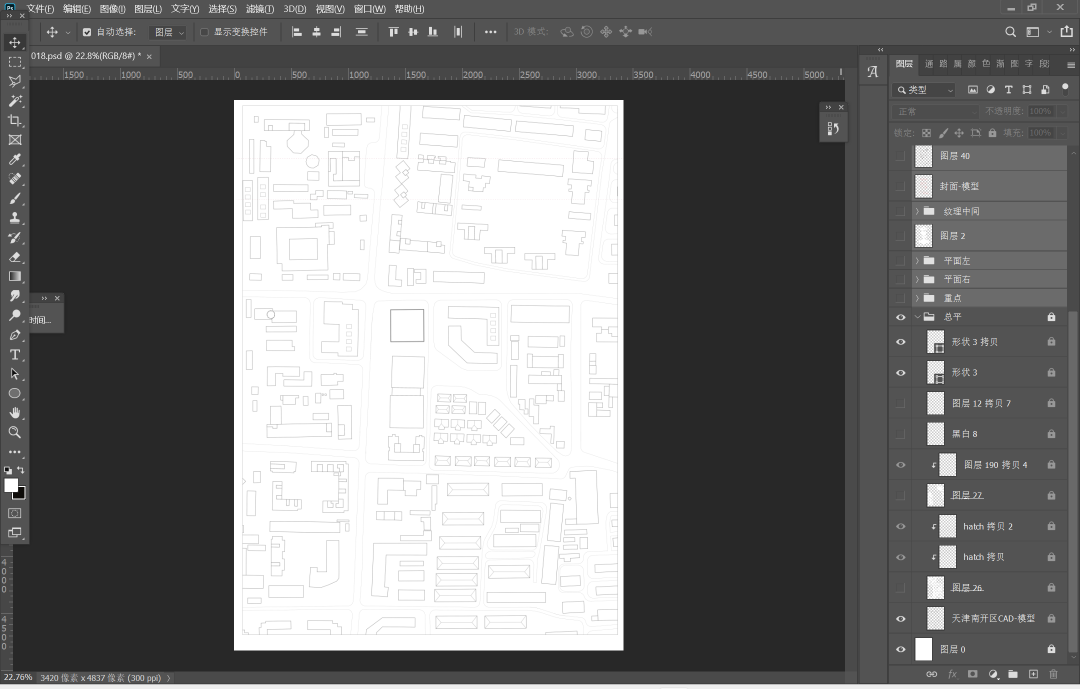

选择总平面图作为底图，丰富背景的同时，让整张图的层次从总平面——平面图——轴测爆炸图进行，逻辑更清晰。

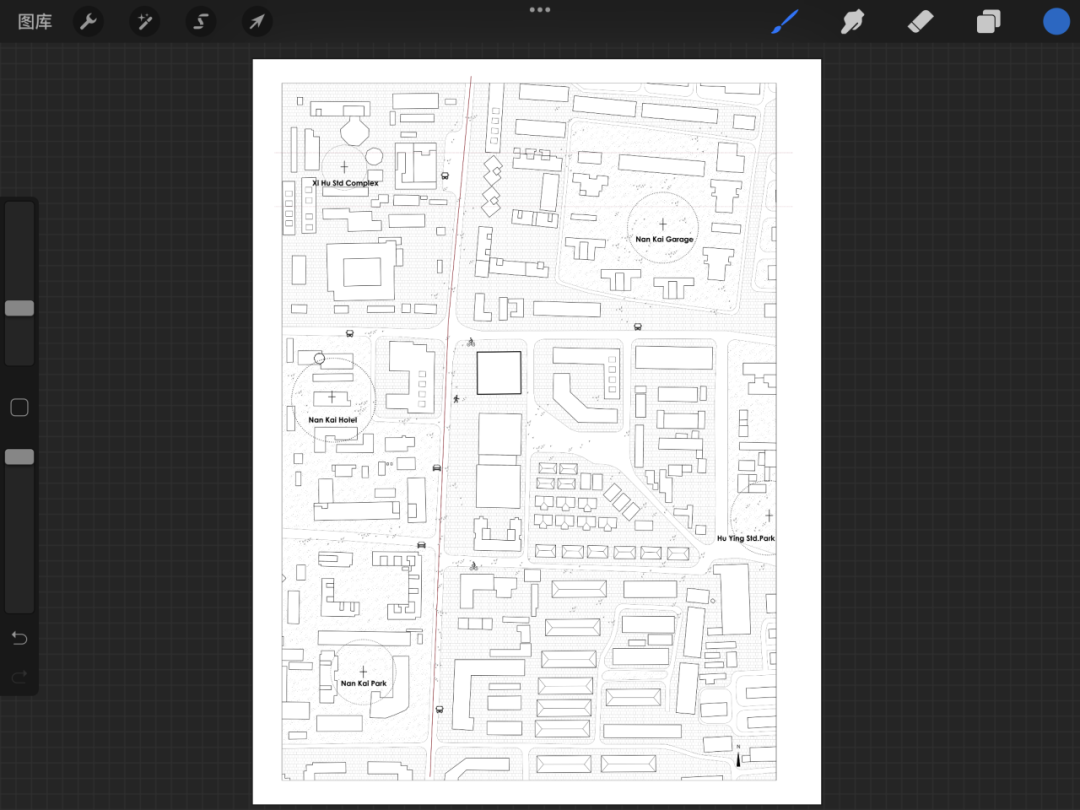

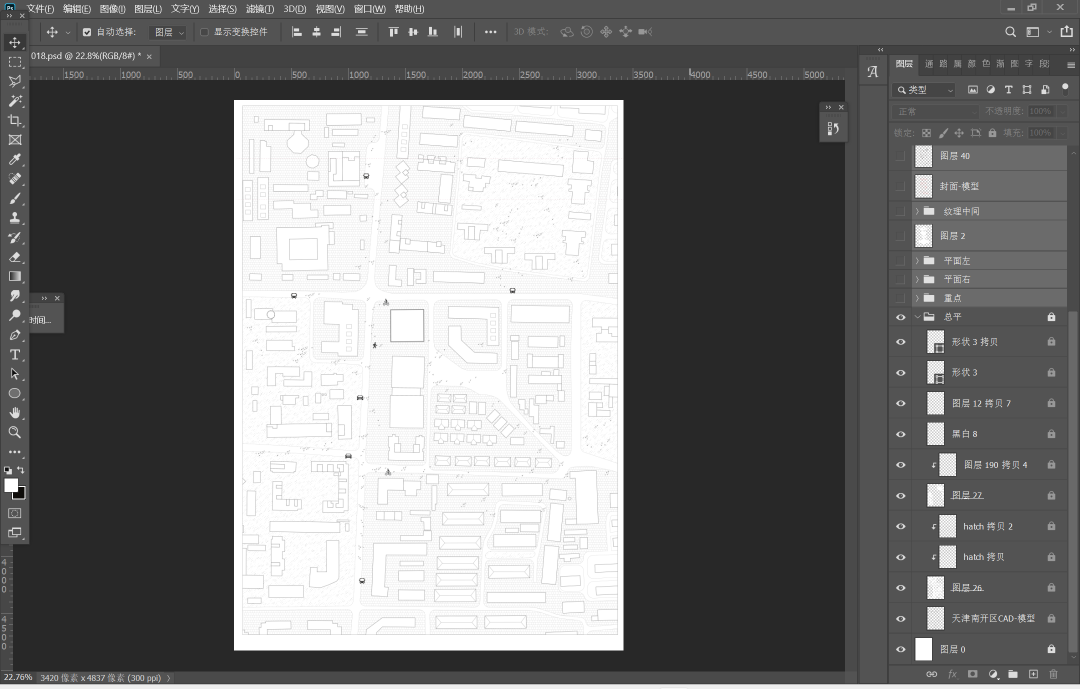

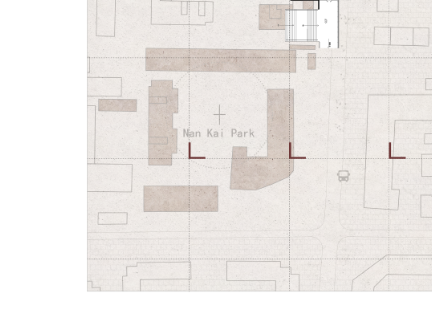

增加总平上的细节，用魔棒选区给不同的地块hatch不同的纹理，同时增加一些小logo表明场地周边的功能。
用椭圆工具圈出场地周边重要的强相关的公共空间。表达我们方案的调研中公共空间的重要性。
Part 4
平面图拼贴

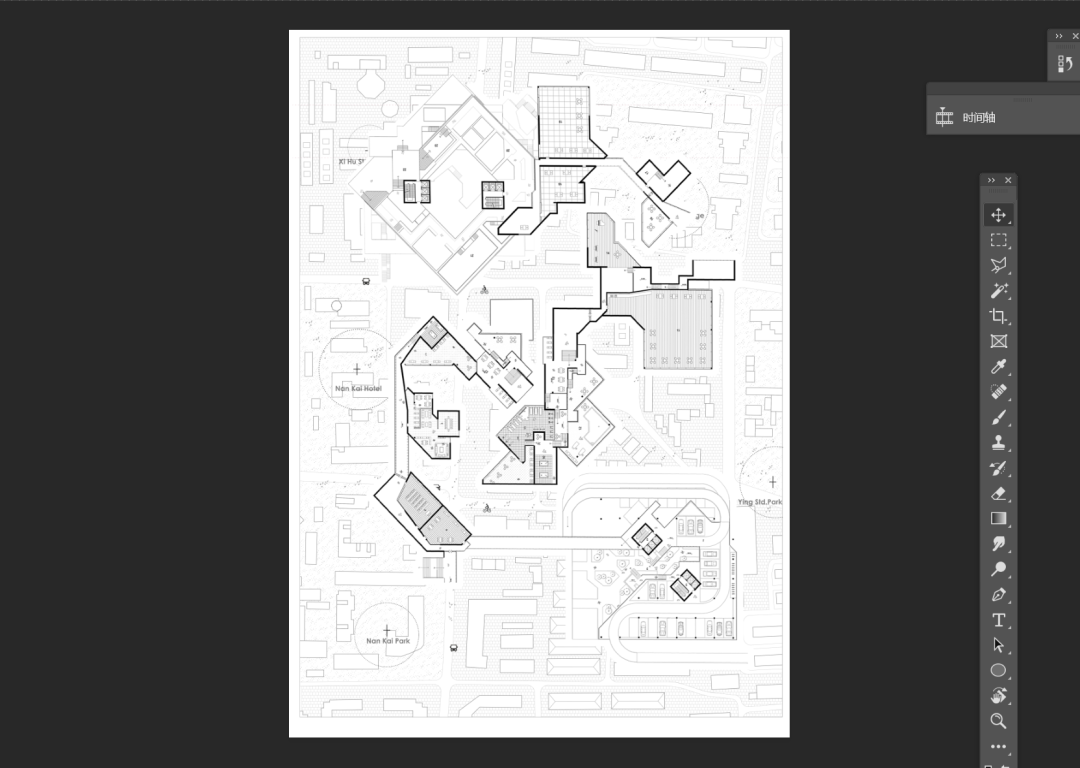

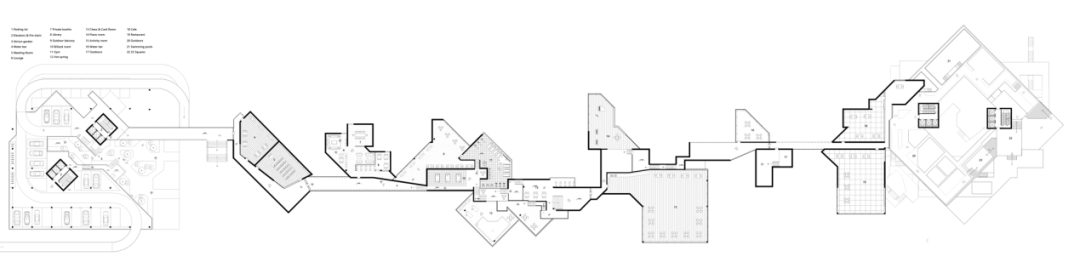

我们把项目的平面图提取出里面重要的几个部分，然后进行拼贴，在拼贴过程中进行角度的调整。

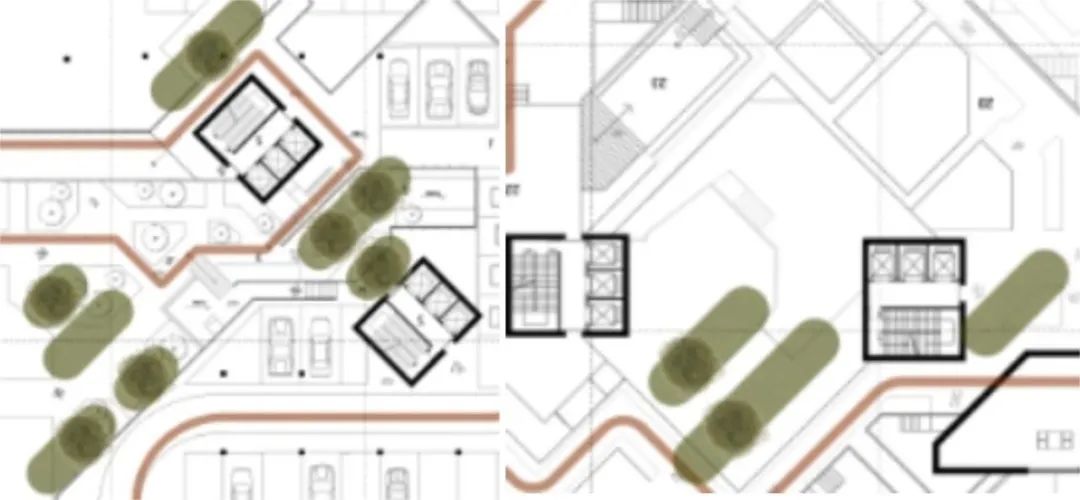

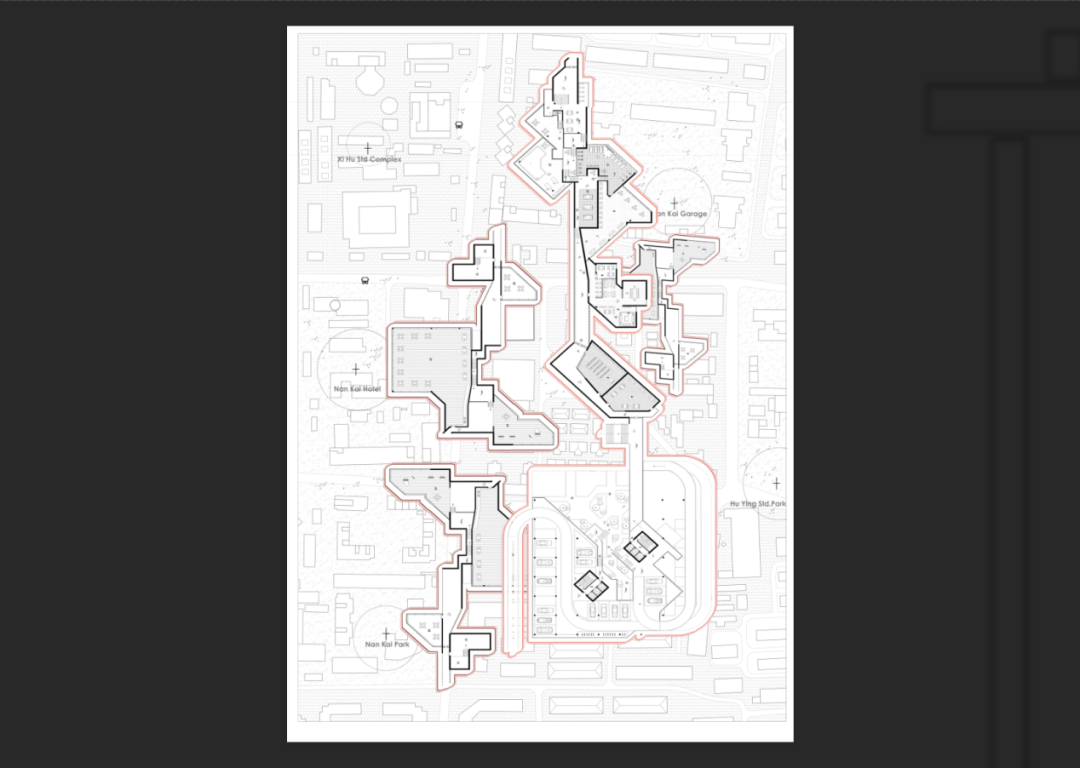

给调整好的图层描边。

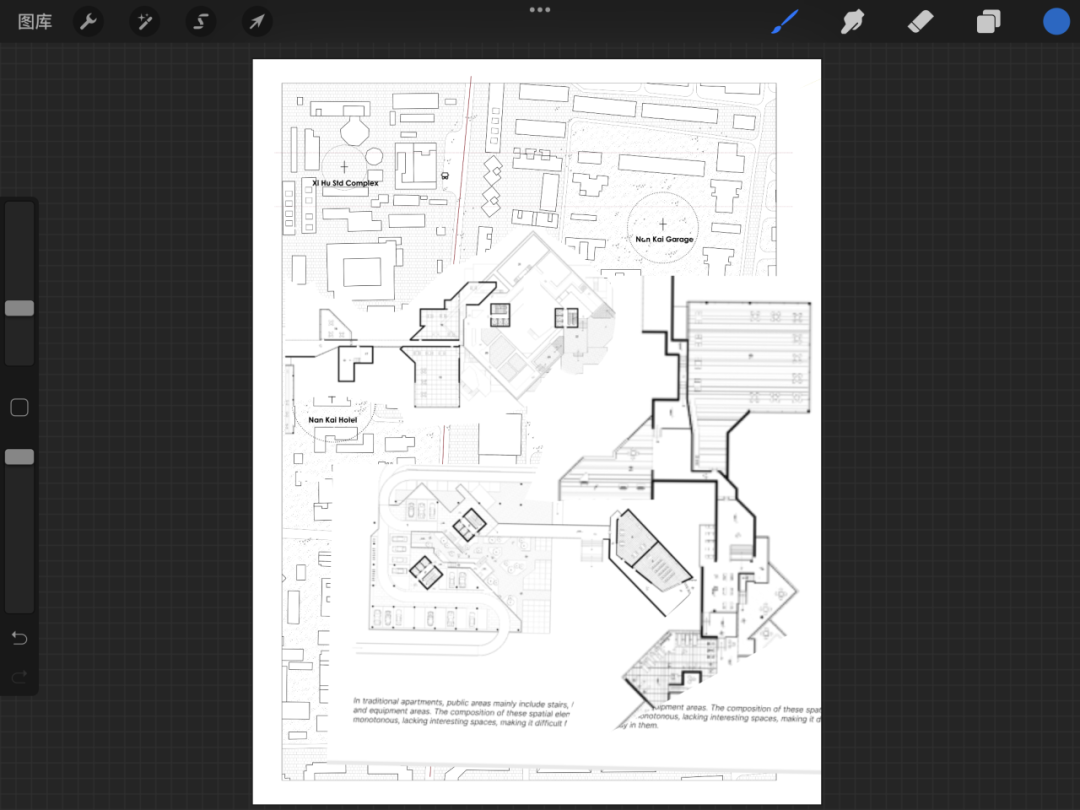

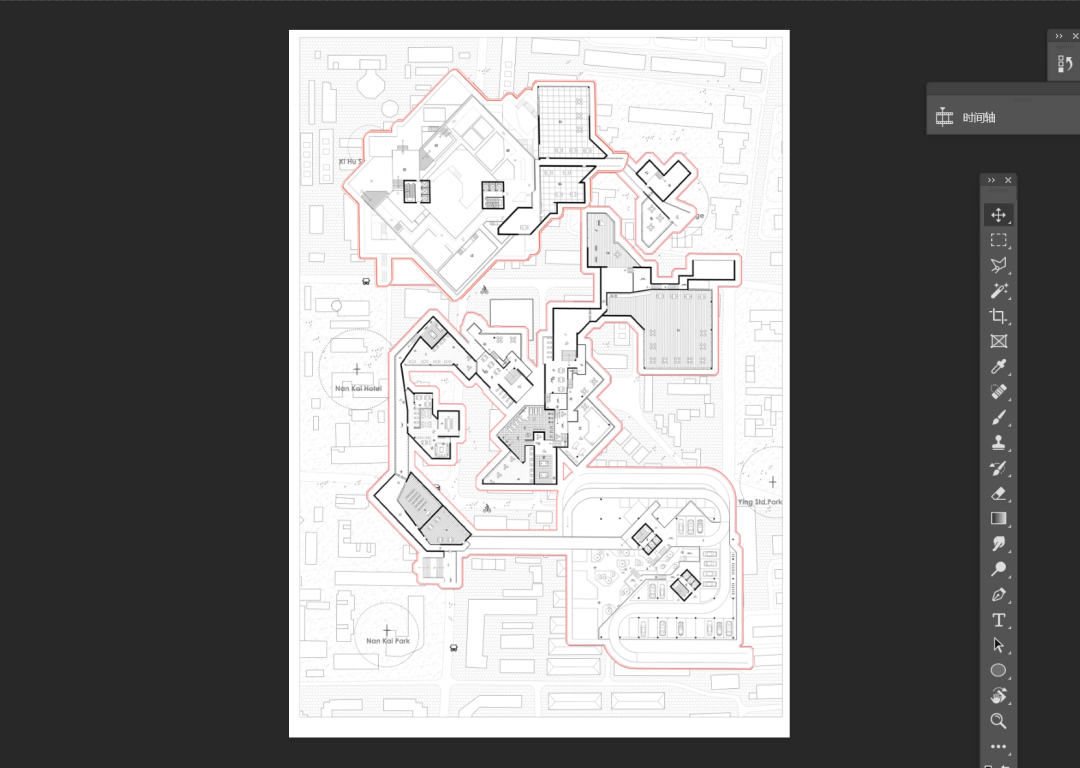

在这个过程中多尝试几种拼贴方式，选择最好看的拼贴。
增加一层纹理叠底，增加层次感。
在ai里画出网格线，增加层次感。同时，给重点的总平面建筑上色，叠加纹理。
Part 5
素材拼贴
模仿案例给他增加一层植物的素材，在Adobe Illustrator里用直线工具画一些绿色的线。并在上面叠出植物。
找到之前的公寓相关素材，尝试拼贴在廊道的周围。

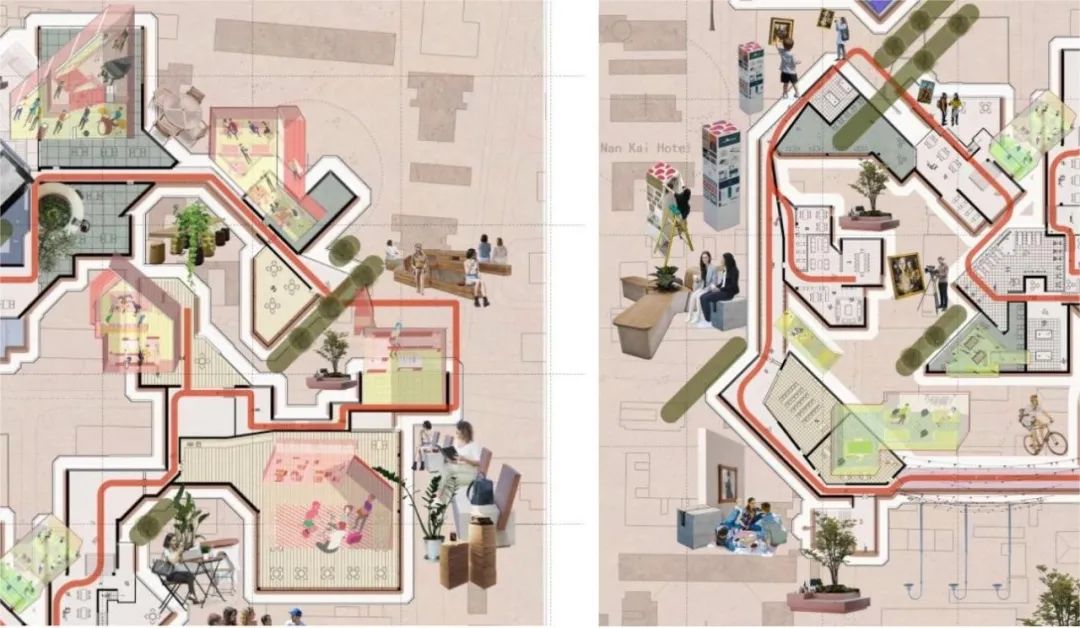

尝试用拼贴风将素材拼贴进来。同时，可以给不同功能的平面图上色和叠加纹理。
在拼贴的过程中，要注意层次的疏密，如果整个图面填充太满，就会失去视觉重心。于是，我再利用不同的素材对不同的区域进行了调整。

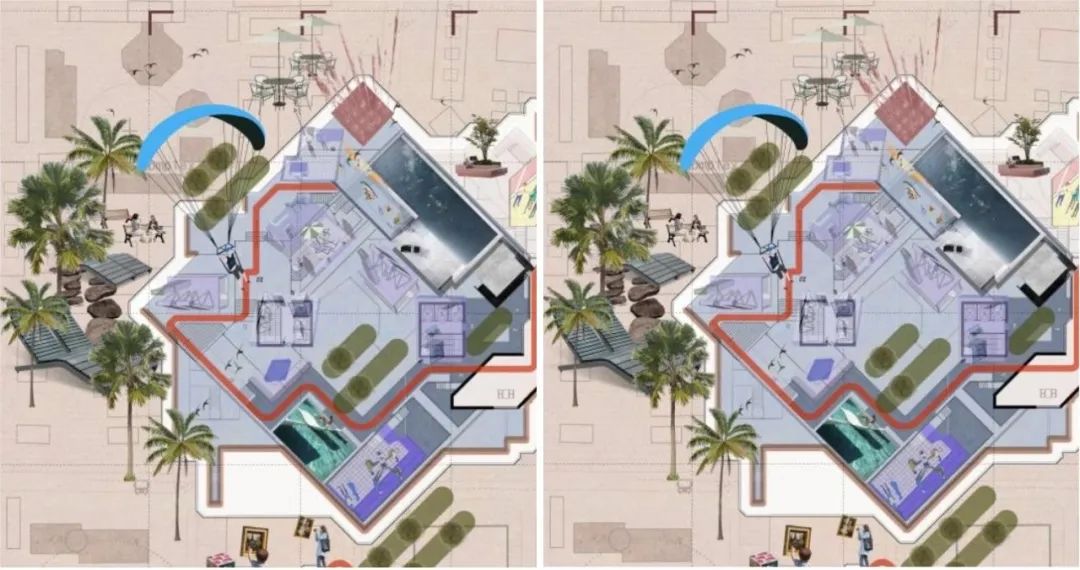

屋顶花园，我想呈现这种植物花园，泳池的感觉，我就拼贴了一些植物，泳池，色调主要为蓝紫色。
坡道走廊，主要是供人休息，交谈的区域，我布置了一些座椅和阅览室。色调主要为黄粉色。
这里，我用绿色布置了一些画廊。

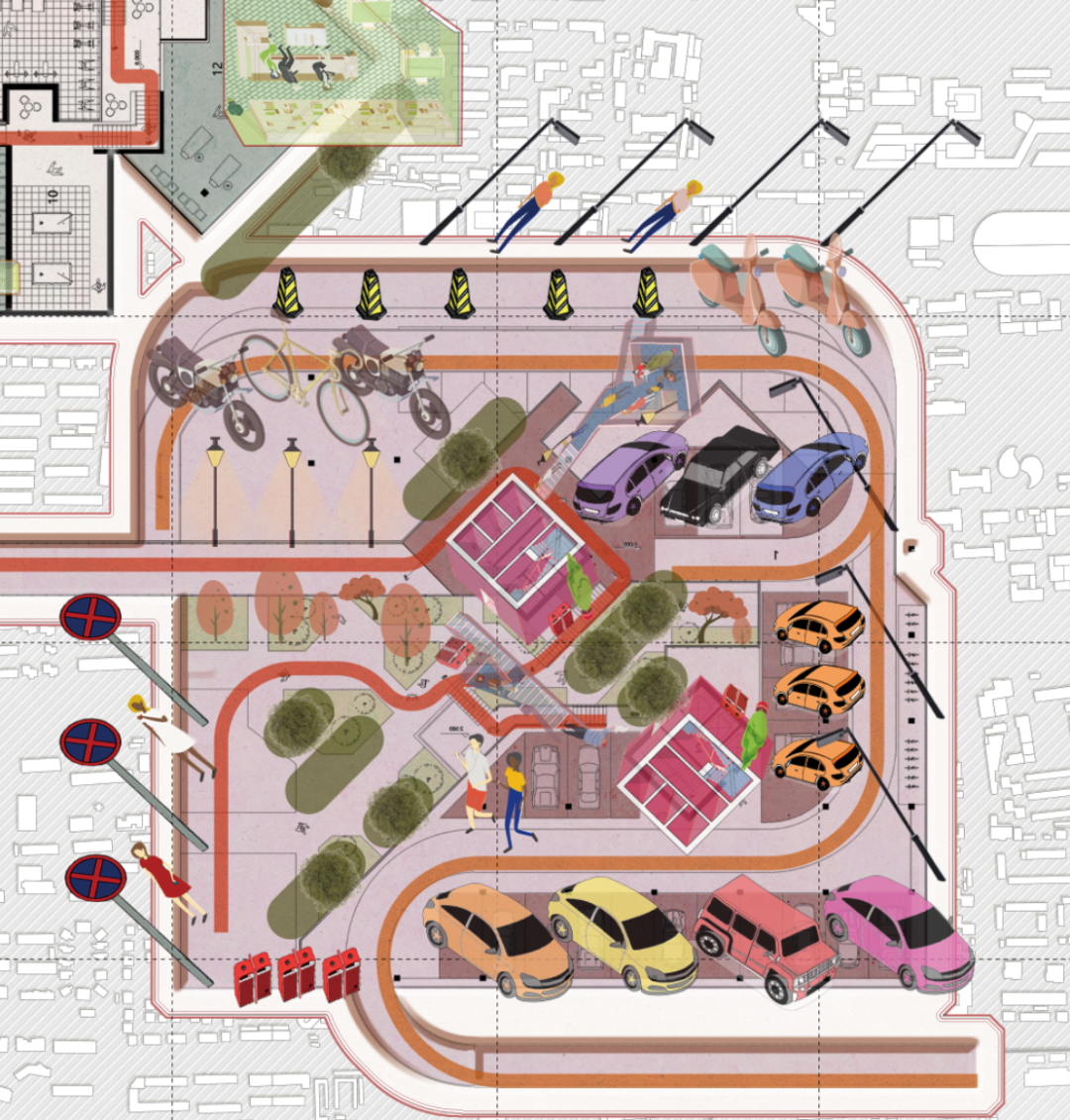

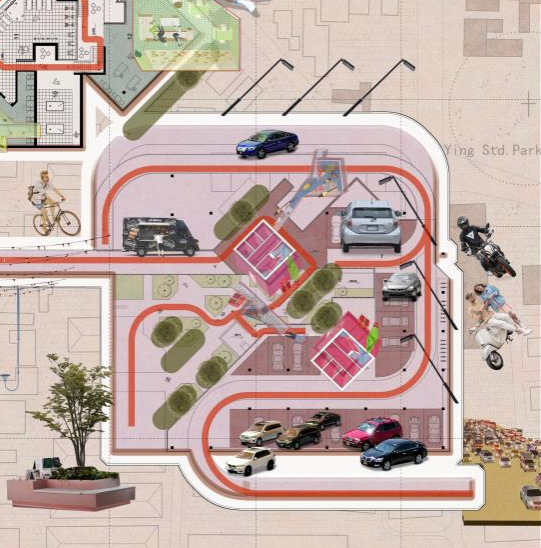

首层停车场中庭，我布置了停车空间和一些绿化空间，尽可能丰富空间。主要色调用了红紫色。

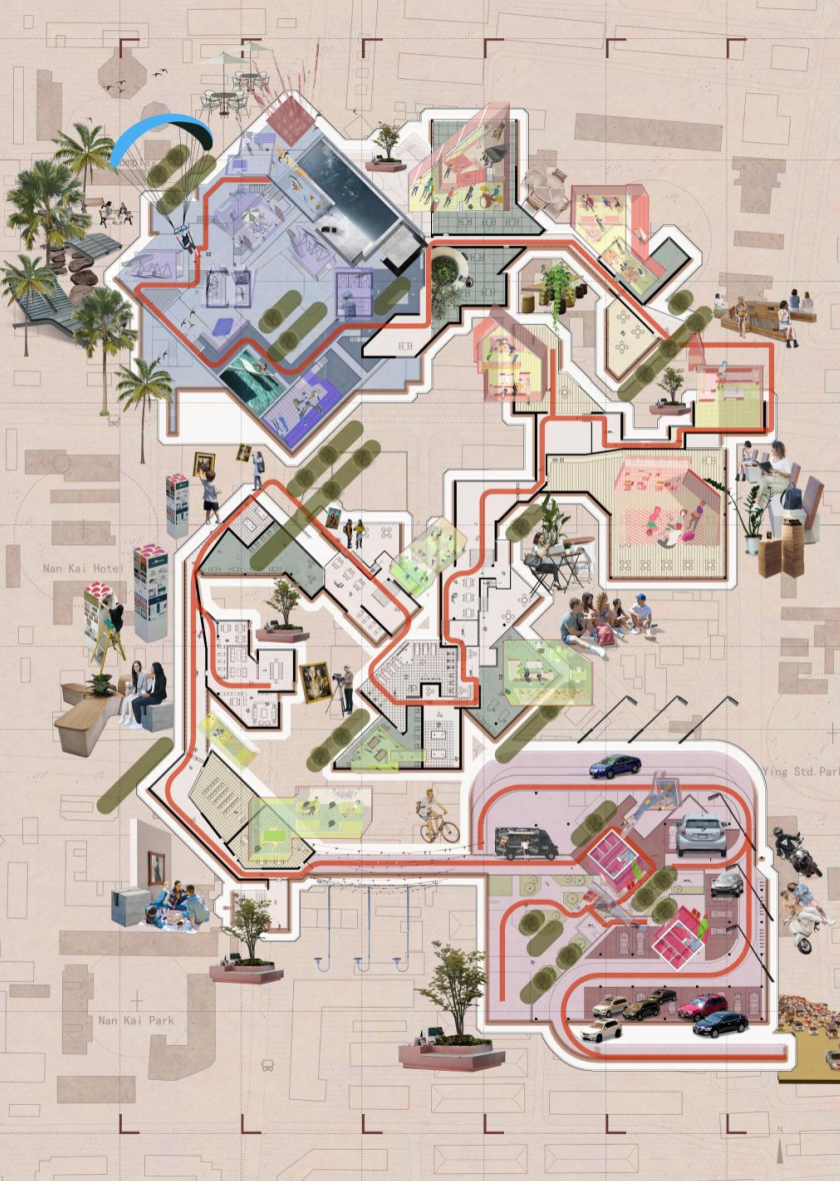

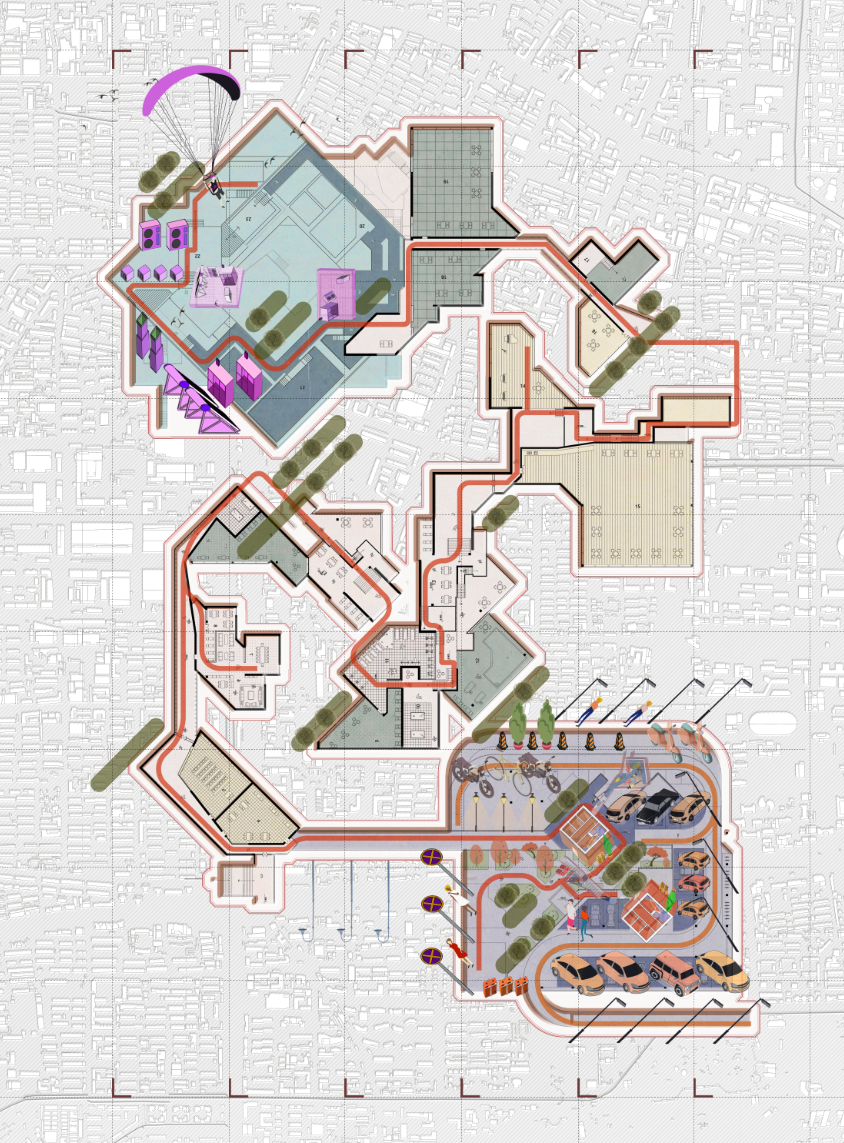

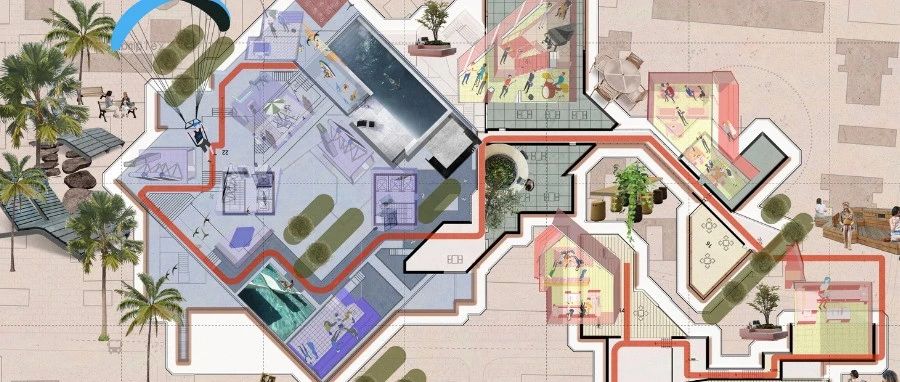

这样，一张拼贴风的概念表达封面就制作好啦！
在拼贴类型的制作过程中，不乏同学们需要不断调整，反复比较和上网搜索案例，寻找灵感的过程，所以一定要耐心试错，才能找到最合适的效果。
